前 言

本文主要介紹基于SBC-TL3562單板機的Modbus協議開發案例，為相關開發提供實用參考。

開發環境

Windows開發環境：Windows7 64bit、Windows10 64bit、

Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64bit

sysroot：rk3562-Tronlong-Desktop-20.04-sysroot-[版本號].tar.gz

系統版本：Tronlong-Desktop20.04（類Ubuntu）、Linux-5.10.209、U-Boot-2017.09

備注：本文基于2GByte LPDDR4X、16GByte eMMC配置單板機進行演示。

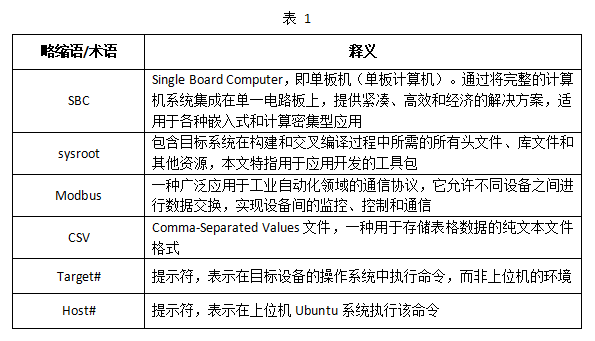

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

（1）無特殊說明情況下，本文默認從eMMC啟動系統，使用DEBUG作為調試串口。

（2）請先參考《應用開發手冊》“開發環境搭建說明”章節完成應用開發環境搭建。

1modbus_humiture_capture_save案例

1.1案例說明

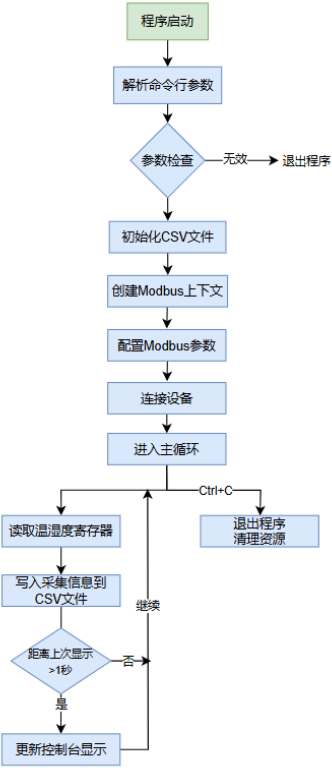

本案例演示基于Modbus RTU協議的溫濕度數據采集，并在串口終端打印溫濕度數據，同時支持將數據保存至CSV文件。程序的運行流程如下：

圖 1

案例相關資料位于產品資料“4-軟件資料Demoplatform-demosmodbus_humiture_capture_save”目錄下。案例bin目錄存放可執行文件，src目錄存放源碼。

1.2案例測試

本次操作基于SBC-TL3562-BU、溫濕度變送器（廠家：中盛科技，型號：ZS-SHT30-1T-1H-5-36V-RS485）進行演示。

請使用杜邦線將溫濕度變送器RS-485接口的A、B端子分別連接至單板機的RS-485串口的A1、B1端子，硬件連接如下圖所示。

備注：如需使用其他RS-485接口進行測試，硬件連接方法類似。

圖 2

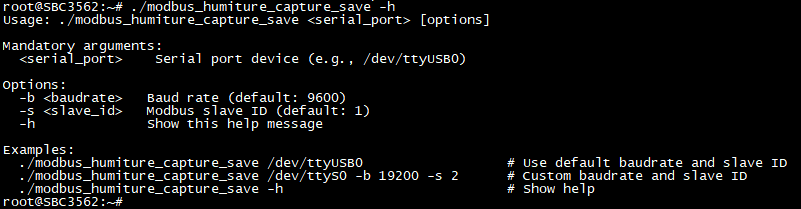

請將本案例bin目錄下的可執行程序modbus_humiture_capture_save拷貝至單板機系統，并在可執行程序所在目錄下，執行如下命令運行程序，查看程序參數說明。

Target# ./modbus_humiture_capture_save -h

圖 3

參數解析：

：表示RS485對應的串口。

-b：設置波特率（默認為9600）

-s：設置從站ID（默認為1）。

-h：查看幫助信息。

執行如下命令，采集溫濕度變送器的數據。

備注：本次操作單板機RS-485串口的設備節點為"/dev/ttyS3"。若使用其他RS-485串口，請參考《SBC-TL3562工業單板機使用說明書》修改為對應的設備節點。

Target# ./modbus_humiture_capture_save /dev/ttyS3-b 9600 -s 1

圖 4

由以上打印信息可知，當前環境溫度為29.1°C，濕度為59.7%。同時，可觀察到該溫濕度信息每秒刷新一次。

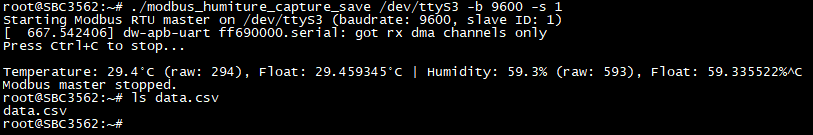

按下"Ctrl + C"即可停止程序運行，并且生成.csv文件。

圖 5

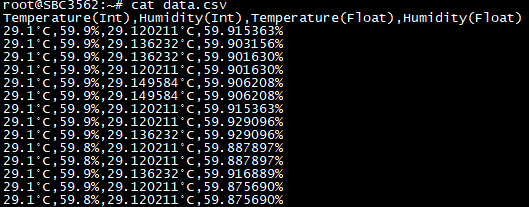

執行如下命令，查看.csv文件，可以看到程序每秒獲取到的溫濕度數據。

Target# catdata.csv

圖 6

圖 7

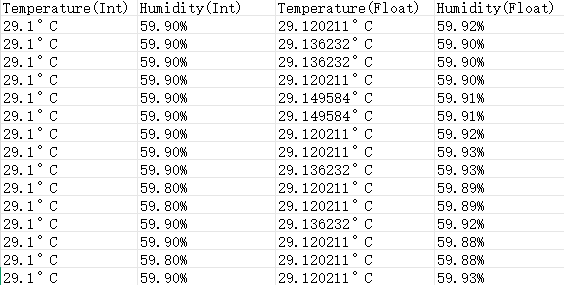

將.csv文件拷貝至PC機，可通過Excel表格查看獲取溫濕度數據。

圖 8

1.3案例編譯

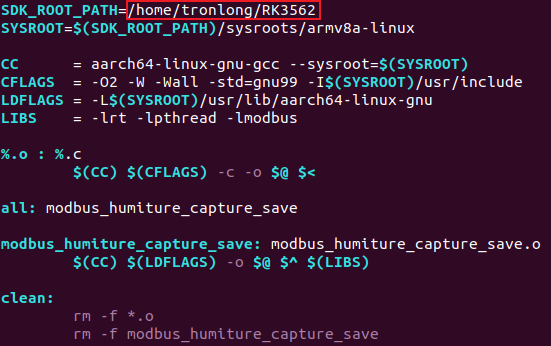

請將產品資料“4-軟件資料Demoplatform-demosmodbus_humiture_capture_save”案例源碼拷貝至Ubuntu工作目錄。進入案例源碼目錄，執行如下命令，修改Makefile文件，確保"SDK_PATH"為sysroot解壓路徑，用戶請根據實際情況修改。如下圖所示。

Host# vim Makefile

圖 9

圖 10

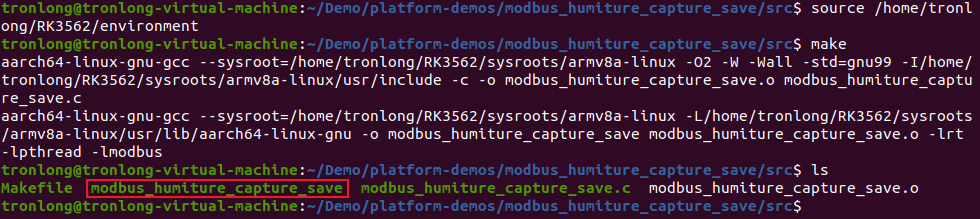

執行如下命令，配置交叉編譯工具鏈，并執行make命令進行案例編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host# source /home/tronlong/RK3562/environment

Host# make

圖 11

1.4關鍵代碼

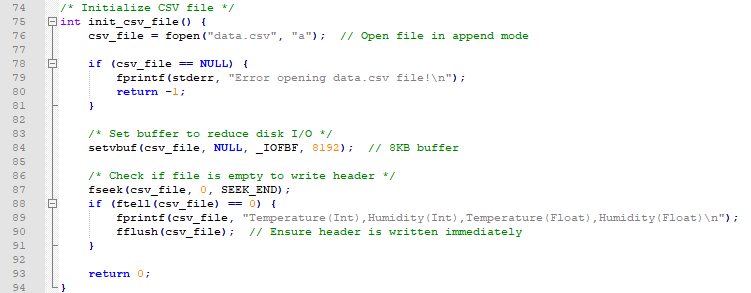

（1）初始化CSV文件。

圖 12

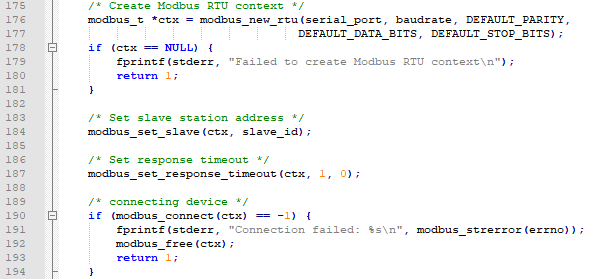

（2）初始化Modbus，創建Modbus RTU通信對象，保存串口和通信參數。

圖 13

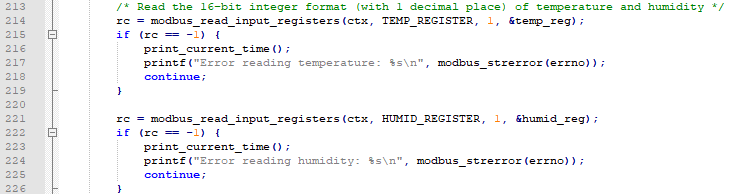

（3）讀取存放在溫濕度變送器的寄存器的溫濕度數據信息。

圖 14

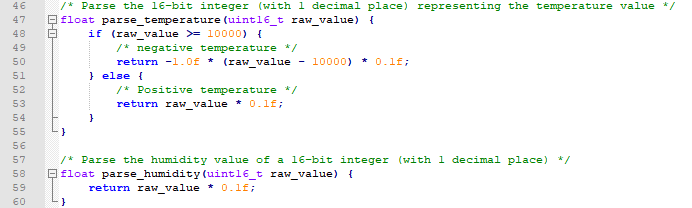

（4）解析溫濕度信息。

圖 15
