在旋轉機械故障診斷領域，如何從強噪聲干擾的振動信號中提取敏感特征始終是核心難題。經典的深度學習模型如卷積神經網絡(Convolutional Neural Networks, CNN)在實驗室干凈數據集上表現優異，但在面對復雜的工業實測數據時，冗余的噪聲特征可能會導致模型準確率有所下降。為了解決這一問題，論文“Deep Residual Shrinkage Networks for Fault Diagnosis”提出了一種創新的結構——深度殘差收縮網絡(Deep Residual Shrinkage Network, DRSN)。

DRSN的核心思想在于將“軟閾值化 (Soft Thresholding)”這一經典的信號處理降噪技術集成到殘差網絡中。通過引入注意力機制，模型能夠自適應地學習每一組特征圖的收縮閾值。在特征傳遞的過程中，那些接近于零的、被視為噪聲的特征會被自動置為零，而強特征則得以保留。這種結構有助于提高模型在強噪聲環境下的魯棒性（即抗干擾能力），還實現了端到端的自適應特征提取，無需依賴復雜的專家先驗知識。

1.從殘差塊到自適應收縮

DRSN的核心組件是“帶有通道級閾值的殘差收縮構建塊 (Residual Shrinkage Building Unit with Channel-wise thresholds, RSBU-CW)”。該模塊在傳統殘差學習的基礎上，并行了一個用于計算閾值的子網絡。

在RSBU-CW模塊中，輸入特征經過兩次卷積和批歸一化(Batch Normalization, BN)處理后，會進入一個注意力分支。首先，通過取絕對值和全局平均池化(Global Average Pooling, GAP)將空間維度的特征壓縮，計算出每個通道的絕對值平均值。接著，利用兩個全連接層和Sigmoid激活函數學習出一個縮放因子α，取值范圍在0到1之間。收縮閾值τ的計算公式為：τ = α * average(abs(x))。

得到閾值后，模型應用軟閾值化算子處理特征圖，公式為：y = sign(x) * max(abs(x) - τ, 0)。這種設計允許模型為每個特征通道獨立設置閾值。

圖1. 深度殘差收縮網絡

2. 實驗設置

為了驗證DRSN-CW的性能，選擇了軸承診斷領域的標準基準——西儲大學(CWRU)軸承數據集。實驗涵蓋了正常狀態以及內圈故障、外圈故障和滾珠故障10類標簽。每個樣本采用1024個采樣點的滑動窗口進行切分。

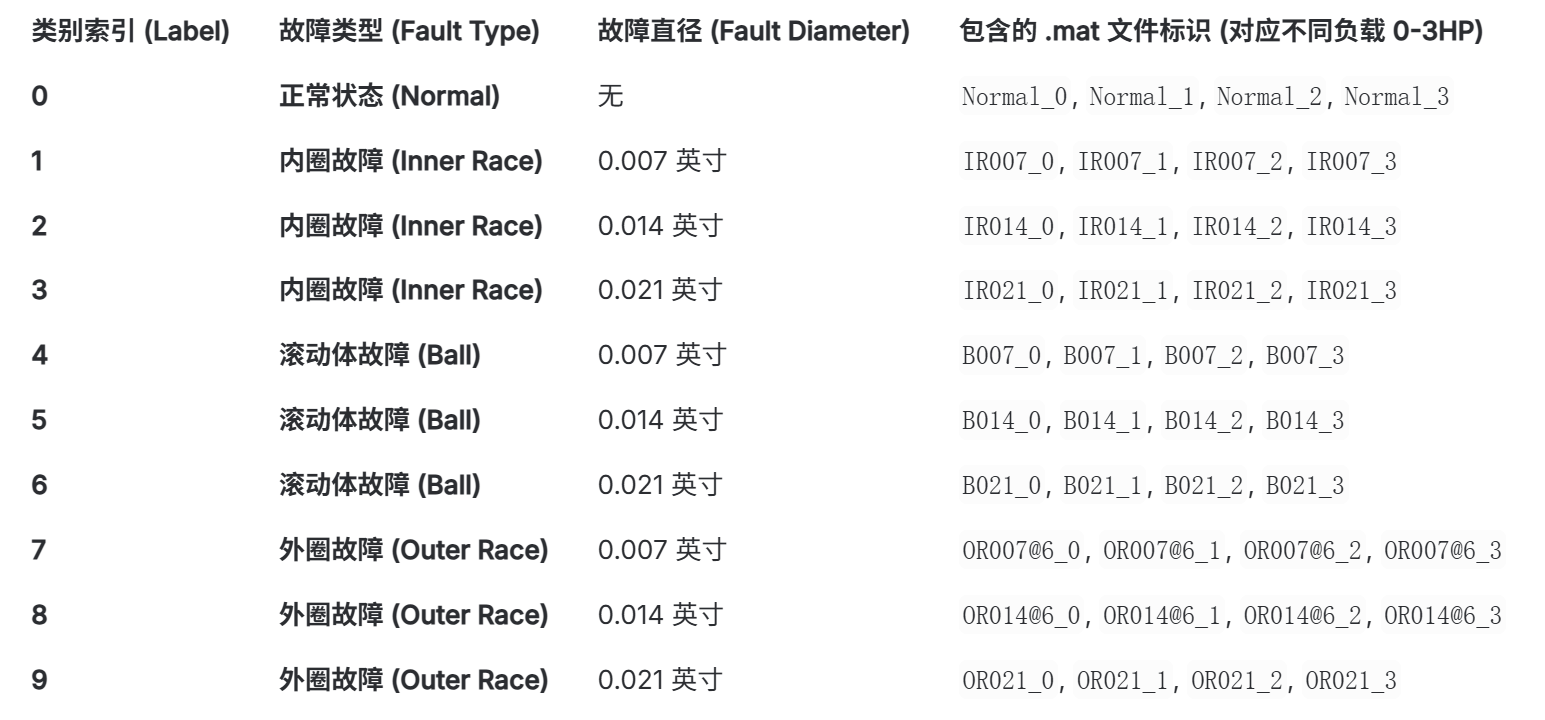

圖2. 類別劃分

在數據工程模塊，除了常規的標準化處理，還設計了一套“在線實時增強”流水線，以模擬極端的工業場景。這包括：

（1）環移位(Rolling Shift)：模擬傳感器采樣起始時刻的不確定性。

（2）瞬態沖擊注入：模擬機器偶爾出現的磕碰干擾。

（3）加性高斯白噪聲(Additive White Gaussian Noise, AWGN)：在訓練過程中動態混合不同信噪比(Signal-to-Noise Ratio, SNR)的噪聲，盡量讓模型在各種環境下保持特征一致性。特別地，構建了一個SNR為-8dB的測試環境，這在工業診斷中屬于較強的背景噪聲干擾。

具體的TensorFlow代碼如下：

"""
項目名稱：深度殘差收縮網絡 (DRSN-CW) - 旋轉機械故障診斷復現
論文參考：Zhao, M., et al. "Deep Residual Shrinkage Networks for Fault Diagnosis," IEEE TII, 2020.

算法核心邏輯：
1. 軟閾值化 (Soft Thresholding)：通過非線性映射，將接近于零的噪聲特征置為零，保留強特征。
2. 注意力機制 (Attention)：利用小型子網絡自動學習每個通道的收縮閾值，實現自適應去噪。
3. 殘差學習 (Residual Learning)：解決深層網絡梯度消失問題，確保特征傳遞的穩定性。
"""

import os
import sys
import logging
import numpy as np
import scipy.io as sio
import tensorflow as tf
from tensorflow.keras import layers, Model, regularizers
from sklearn.model_selection import train_test_split as split_data

# =============================================================================
# 1. 環境與資源配置模塊
# =============================================================================

logging.basicConfig(level=logging.INFO, format='[%(asctime)s] %(levelname)s: %(message)s')

class GPUConfig:
    """
    計算資源管理器：負責 TensorFlow 運行時環境的初始化與硬件加速配置。
    """

    @staticmethod
    def init_tf():
        """
        配置計算后端：
        - 抑制冗余日志：減少非關鍵性的系統警告。
        - 顯存按需分配：防止 TensorFlow 啟動時預占全部顯存，允許與其他進程共用 GPU。
        """
        os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'

        physical_gpu_list = tf.config.list_physical_devices('GPU')
        if physical_gpu_list:
            try:
                for gpu_device in physical_gpu_list:
                    # 開啟顯存動態增長模式
                    tf.config.experimental.set_memory_growth(gpu_device, True)
                logging.info("GPU 硬件加速就緒：檢測到 {0} 個計算單元，已啟用動態顯存模式。".format(len(physical_gpu_list)))
            except RuntimeError as hardware_error:
                logging.warning("GPU 后端配置失敗（可能已被占用）: %s", hardware_error)
        else:
            logging.info("未檢測到 GPU，系統將使用 CPU 進行計算（訓練速度可能受限）。")

# 執行全局初始化
GPUConfig.init_tf()

# =============================================================================
# 2. 數據工程模塊 (ETL - Extract, Transform, Load)
# =============================================================================

class CWRULoader:
    """
    CWRU 數據集解析器：負責原始 .mat 振動信號的讀取、分段與特征重構。
    """

    def __init__(self, dataset_root, window_size=1024):
        """
        :param dataset_root: 數據集存儲根目錄
        :param window_size: 樣本長度（窗口步長，通常設為 1024 或 2048）
        """
        self.base_directory = os.path.abspath(dataset_root)
        self.sample_length = window_size
        self.sampling_interval = window_size

    def _parse_mat_content(self, target_file):
        """
        從 MATLAB 容器中提取驅動端（DE）時間序列數據。
        """
        try:
            storage = sio.loadmat(target_file)
            for identifier in storage.keys():
                # 匹配驅動端加速度計信號鍵名
                if 'DE_time' in identifier:
                    return storage[identifier].flatten()
        except Exception as parse_error:
            logging.debug("讀取文件 %s 異常: %s", target_file, parse_error)
            return None
        return None

    def load_data(self, category_dictionary):
        """
        構建訓練數據集。
        :param category_dictionary: 標簽與文件名的映射關系字典。
        :return: (X_data, y_label) 的 Numpy 數組。
        """
        feature_collection, label_collection = [], []
        is_data_found = False

        for class_idx, name_list in category_dictionary.items():
            for filename in name_list:
                full_path = os.path.join(self.base_directory, "{0}.mat".format(filename))
                if not os.path.exists(full_path):
                    continue

                vibration_series = self._parse_mat_content(full_path)
                if vibration_series is None:
                    continue

                is_data_found = True
                # 非重疊滑動窗口采樣：將長序列切割為定長的樣本塊
                for pointer in range(0, len(vibration_series) - self.sample_length + 1, self.sampling_interval):
                    sub_sequence = vibration_series[pointer : pointer + self.sample_length]
                    feature_collection.append(sub_sequence)
                    label_collection.append(class_idx)

        if not is_data_found:
            raise FileNotFoundError("路徑下未找到 CWRU 相關 .mat 文件，請檢查路徑。")

        return np.array(feature_collection, dtype='float32'), np.array(label_collection, dtype='int32')

def add_awgn(signal_input, snr_value):
    """
    加性高斯白噪聲 (AWGN) 注入模塊。
    用于模擬真實工業場景下的背景噪聲，測試模型的魯棒性。
    計算公式：P_noise = P_signal / 10^(SNR/10)
    """
    signal_input = np.array(signal_input)
    random_engine = np.random.default_rng()

    # 支持固定 SNR 或 SNR 范圍隨機采樣
    target_snr = snr_value if not isinstance(snr_value, (list, tuple))
                 else random_engine.uniform(snr_value[0], snr_value[1])

    # 計算信號功率并推導噪聲標準差
    signal_power = np.mean(np.square(signal_input), axis=1, keepdims=True)
    noise_variance = signal_power / (10 ** (target_snr / 10.0))
    noise_component = random_engine.normal(0, np.sqrt(noise_variance), signal_input.shape)

    return (signal_input + noise_component).astype('float32')

# =============================================================================
# 3. 神經網絡組件定義 (DRSN Core)
# =============================================================================

class SoftThresholdOperator(layers.Layer):
    """
    軟閾值化算子 (Custom Layer)：
    DRSN 的非線性核心，通過閾值 tau 對特征映射進行收縮處理。
    公式：y = sign(x) * max(|x| - tau, 0)
    """
    def __init__(self, **kwargs):
        super(SoftThresholdOperator, self).__init__(**kwargs)

    def call(self, inputs):
        """
        x_conv: 輸入特征圖 (Batch, Steps, Channels)
        tau: 學習到的閾值 (Batch, Channels)
        """
        x_conv, tau = inputs
        # 將閾值擴展至與特征圖空間維度匹配
        expanded_tau = tf.expand_dims(tau, axis=1)
        return tf.sign(x_conv) * tf.maximum(tf.abs(x_conv) - expanded_tau, 0.0)

class RSBU_CW(layers.Layer):
    """
    殘差收縮構建塊 (Residual Shrinkage Building Unit with Channel-wise thresholds):
    集成了多通道注意力機制的殘差塊，能夠為每個通道獨立生成閾值。
    """
    def __init__(self, filters, kernel_size, strides=1, **kwargs):
        super(RSBU_CW, self).__init__(**kwargs)
        self.num_kernels = filters
        self.step_size = strides
        self.width = kernel_size
        self.weight_decay = regularizers.l2(1e-4)

        # 恒等映射路徑 (Residual Shortcut)
        self.shortcut = None

        # 主變換分支：采用經典的 BN-ReLU-Conv 結構
        self.bn_alpha = layers.BatchNormalization()
        self.relu_alpha = layers.Activation('relu')
        self.conv_alpha = layers.Conv1D(filters, kernel_size, strides=strides, padding='same',
                                       kernel_initializer='he_normal', kernel_regularizer=self.weight_decay)

        self.bn_beta = layers.BatchNormalization()
        self.relu_beta = layers.Activation('relu')
        self.conv_beta = layers.Conv1D(filters, kernel_size, strides=1, padding='same',
                                      kernel_initializer='he_normal', kernel_regularizer=self.weight_decay)

        # 注意力子網絡：計算通道級收縮閾值
        self.gap = layers.GlobalAveragePooling1D()
        self.fc1 = layers.Dense(filters, kernel_initializer='he_normal')
        self.bn_gamma = layers.BatchNormalization()
        self.relu_gamma = layers.Activation('relu')
        self.fc2 = layers.Dense(filters, activation='sigmoid') # 歸一化縮放因子
        self.threshold_op = SoftThresholdOperator()

    def build(self, input_dim):
        """
        動態調整 Shortcut：當步長不為 1 或通道數變化時，使用 1x1 卷積對齊殘差。
        """
        if self.step_size != 1 or input_dim[-1] != self.num_kernels:
            self.shortcut = tf.keras.Sequential([
                layers.Conv1D(self.num_kernels, 1, strides=self.step_size, padding='same', use_bias=False),
                layers.BatchNormalization()
            ])
        super(RSBU_CW, self).build(input_dim)

    def call(self, layer_inputs):
        """
        邏輯流：特征提取 -> 通道全局特征感知 -> 動態閾值計算 -> 軟閾值降噪 -> 殘差相加
        """
        identity = layer_inputs
        if self.shortcut:
            identity = self.shortcut(layer_inputs)

        # 兩次卷積處理得到中間特征圖 x_conv
        x_conv = self.bn_alpha(layer_inputs)
        x_conv = self.relu_alpha(x_conv)
        x_conv = self.conv_alpha(x_conv)
        x_conv = self.bn_beta(x_conv)
        x_conv = self.relu_beta(x_conv)
        x_conv = self.conv_beta(x_conv)

        # 計算特征圖各通道的絕對值均值作為全局統計量
        x_abs = tf.abs(x_conv)
        abs_mean = self.gap(x_abs)

        # 通過子網絡輸出 alpha (0,1)，閾值 tau = alpha * abs_mean
        z = self.fc1(abs_mean)
        z = self.bn_gamma(z)
        z = self.relu_gamma(z)
        alpha = self.fc2(z)

        tau = tf.multiply(alpha, abs_mean)

        # 應用軟閾值收縮并進行殘差融合
        denoised_output = self.threshold_op([x_conv, tau])
        return layers.Add()([denoised_output, identity])

class DRSN_CW(Model):
    """
    DRSN-CW 完整架構：
    將多個 RSBU 模塊順序堆疊，最后通過全連接層進行故障分類。
    """
    def __init__(self, num_classes):
        super(DRSN_CW, self).__init__(name="Bearing_Fault_DRSN")
        self.weight_decay = regularizers.l2(1e-4)

        # 輸入層：初步感知一維時序信號
        self.conv1 = layers.Conv1D(32, 15, strides=2, padding='same', kernel_initializer='he_normal', kernel_regularizer=self.weight_decay)
        self.bn1 = layers.BatchNormalization()
        self.relu1 = layers.Activation('relu')

        # 構建收縮殘差塊序列 (特征維度由 32 逐漸擴展至 128)
        self.rsbu_blocks = [
            RSBU_CW(32, 5, strides=2),
            RSBU_CW(32, 5, strides=1),
            RSBU_CW(64, 5, strides=2),
            RSBU_CW(64, 5, strides=1),
            RSBU_CW(128, 5, strides=2),
            RSBU_CW(128, 5, strides=1)
        ]

        # 輸出頭：降維后映射至分類空間
        self.post_norm = layers.BatchNormalization()
        self.post_relu = layers.Activation('relu')
        self.gap_layer = layers.GlobalAveragePooling1D()
        self.classifier = layers.Dense(num_classes, activation='softmax', kernel_regularizer=self.weight_decay)

    def call(self, network_input):
        """
        端到端正向推理流程。
        """
        x = self.conv1(network_input)
        x = self.bn1(x)
        x = self.relu1(x)

        for block in self.rsbu_blocks:
            x = block(x)

        x = self.post_norm(x)
        x = self.post_relu(x)
        x = self.gap_layer(x)
        return self.classifier(x)

# =============================================================================
# 4. 訓練、增強與性能評估流
# =============================================================================

def train_and_test(dataset_path, seq_len=1024):
    """
    全流程控制器：涵蓋數據預處理、在線增強、模型訓練及極端環境（-8dB）評估。
    """

    # 定義故障類別（基于 CWRU 文件命名規則）
    label_map = {
        0: ['Normal_0', 'Normal_1', 'Normal_2', 'Normal_3'],
        1: ['IR007_0', 'IR007_1', 'IR007_2', 'IR007_3'],
        2: ['IR014_0', 'IR014_1', 'IR014_2', 'IR014_3'],
        3: ['IR021_0', 'IR021_1', 'IR021_2', 'IR021_3'],
        4: ['B007_0', 'B007_1', 'B007_2', 'B007_3'],
        5: ['B014_0', 'B014_1', 'B014_2', 'B014_3'],
        6: ['B021_0', 'B021_1', 'B021_2', 'B021_3'],
        7: ['OR007@6_0', 'OR007@6_1', 'OR007@6_2', 'OR007@6_3'],
        8: ['OR014@6_0', 'OR014@6_1', 'OR014@6_2', 'OR014@6_3'],
        9: ['OR021@6_0', 'OR021@6_1', 'OR021@6_2', 'OR021@6_3']
    }

    data_engine = CWRULoader(dataset_root=dataset_path, window_size=seq_len)

    try:
        signals, labels = data_engine.load_data(label_map)
    except Exception as data_err:
        logging.error("數據加載失敗: %s", data_err)
        return

    # 隨機劃分：70% 訓練，15% 驗證，15% 測試
    train_x_pre, temp_x, train_y_pre, temp_y = split_data(
        signals, labels, test_size=0.3, random_state=42
    )
    val_x_pre, test_x_pre, val_y_pre, test_y_pre = split_data(
        temp_x, temp_y, test_size=0.5, random_state=42
    )

    # 標準化處理：使用訓練集均值和標準差，防止測試信息泄露
    mu, sigma = np.mean(train_x_pre), np.std(train_x_pre)

    def normalize(obs):
        return ((obs - mu) / sigma).reshape(-1, seq_len, 1)

    train_set_x = normalize(train_x_pre)
    val_set_x = normalize(val_x_pre)
    test_set_x = normalize(test_x_pre)

    # 標簽進行 One-hot 編碼
    num_classes = len(label_map)
    train_set_y = tf.keras.utils.to_categorical(train_y_pre, num_classes).astype('float32')
    val_set_y = tf.keras.utils.to_categorical(val_y_pre, num_classes).astype('float32')
    test_set_y = tf.keras.utils.to_categorical(test_y_pre, num_classes).astype('float32')

    # 測試環境：注入極強噪聲（-8dB）以驗證模型在極端工業背景下的表現
    val_x_awgn = add_awgn(val_set_x, snr_value=-8)
    test_x_awgn = add_awgn(test_set_x, snr_value=-8)

    def augment_batch(feat_batch, label_batch):
        """
        在線實時增強 (Online Data Augmentation):
        1. 循環移位：模擬采樣時刻的不確定性。
        2. 瞬態沖擊：模擬偶然出現的機器磕碰聲。
        3. 混合噪聲：提升模型的抗噪閾值。
        """
        rand_gen = np.random.default_rng()
        augmented_x = feat_batch.copy()
        batch_n, steps_n, _ = augmented_x.shape

        # 隨機相位平移
        for sample_idx in range(batch_n):
            offset = rand_gen.integers(0, steps_n)
            augmented_x[sample_idx, :, 0] = np.roll(augmented_x[sample_idx, :, 0], offset)

        # 脈沖沖擊噪聲注入 (10% 概率)
        if rand_gen.random() > 0.9:
            for sample_idx in range(batch_n):
                if rand_gen.random() > 0.5:
                    num_spikes = rand_gen.integers(1, 3)
                    positions = rand_gen.integers(0, steps_n, num_spikes)
                    spike_mag = np.std(augmented_x[sample_idx]) * rand_gen.uniform(1.5, 2.5)
                    augmented_x[sample_idx, positions, 0] += spike_mag * rand_gen.choice([-1, 1], size=num_spikes)

        # 動態 SNR 混合 (50% 概率)
        if rand_gen.random() > 0.5:
            augmented_x = add_awgn(augmented_x, snr_value=(-8, 8))

        return augmented_x.astype(np.float32), label_batch.astype(np.float32)

    def _tensor_spec_binding(f_tensor, l_tensor):
        """ 為 tf.data 顯式綁定形狀信息 """
        f_tensor.set_shape([None, seq_len, 1])
        l_tensor.set_shape([None, num_classes])
        return f_tensor, l_tensor

    # 利用 tf.data 構建高吞吐數據流水線
    training_pipeline = tf.data.Dataset.from_tensor_slices((train_set_x.astype('float32'), train_set_y))
    training_pipeline = training_pipeline.shuffle(len(train_set_x)).batch(64)
    training_pipeline = training_pipeline.map(
        lambda x, y: tf.numpy_function(augment_batch, [x, y], [tf.float32, tf.float32]),
        num_parallel_calls=tf.data.AUTOTUNE
    ).map(_tensor_spec_binding).prefetch(tf.data.AUTOTUNE)

    # 模型實例化與編譯
    model_instance = DRSN_CW(num_classes=num_classes)
    model_instance.compile(
        optimizer=tf.keras.optimizers.Adam(learning_rate=1e-3),
        loss=tf.keras.losses.CategoricalCrossentropy(label_smoothing=0.0), # 交叉熵損失
        metrics=['accuracy']
    )

    logging.info("診斷系統啟動：分類數=%d, 序列長度=%d", num_classes, seq_len)

    # 動態學習率調整與早停保護
    optimization_callbacks = [
        tf.keras.callbacks.ReduceLROnPlateau(monitor='val_loss', factor=0.5, patience=7, min_lr=1e-6, verbose=1),
        tf.keras.callbacks.EarlyStopping(monitor='val_loss', patience=20, restore_best_weights=True)
    ]

    # 模型擬合
    model_instance.fit(
        training_pipeline,
        epochs=100,
        validation_data=(val_x_awgn, val_set_y),
        callbacks=optimization_callbacks,
        verbose=2
    )

    # 在極低信噪比環境下最終驗證性能
    final_loss, final_acc = model_instance.evaluate(test_x_awgn, test_set_y, verbose=0)
    print("n" + "="*50)
    print("模型評估報告 (DRSN-CW)")
    print("評估背景：-8dB SNR (強噪聲干擾環境)")
    print("最終識別準確率: {0:.2f}%".format(final_acc * 100))
    print("="*50)

# =============================================================================
# 程序入口
# =============================================================================

if __name__ == "__main__":
    # 配置默認的數據搜索目錄
    DATA_PATH = os.path.join(os.getcwd(), 'data_path')

    if not os.path.exists(DATA_PATH):
        logging.warning("未找到默認數據目錄: %s", DATA_PATH)
        user_input_path = input("請輸入 CWRU 原始數據集 (.mat) 所在的完整路徑: ").strip()
        if user_input_path:
            DATA_PATH = user_input_path
        else:
            logging.critical("未提供有效路徑，程序退出。")
            sys.exit(0)

    # 啟動訓練與測試
    train_and_test(DATA_PATH, seq_len=1024)

3.強噪聲環境下的診斷性能分析與復現總結

在復現實驗中，使用了Adam優化器進行訓練，并結合了學習率動態調整 (ReduceLROnPlateau) 策略。在注入了-8dB的高斯噪聲后，DRSN-CW依然保持了90%以上的測試準確率。

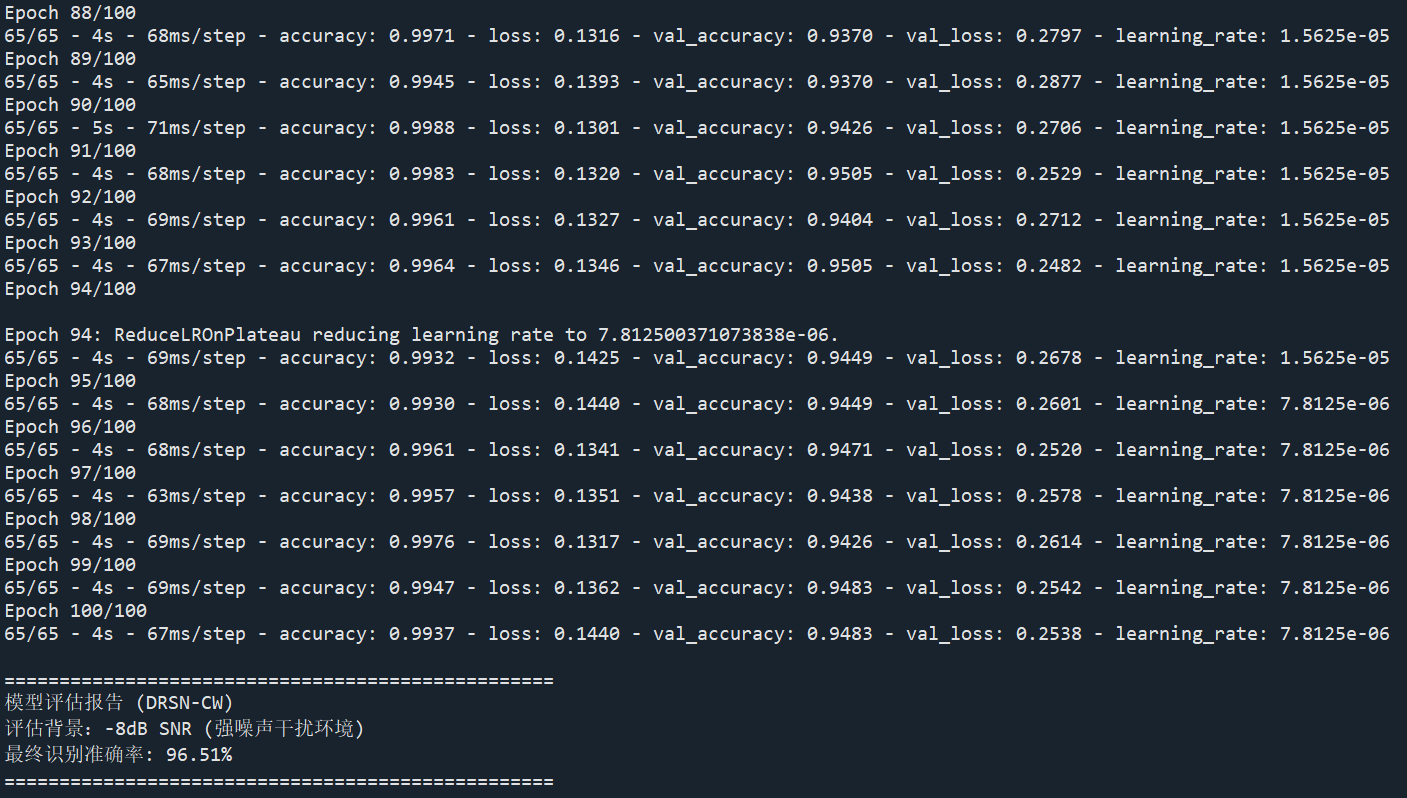

圖3. 實驗結果

論文原文：

論文標題: Deep residual shrinkage networks for fault diagnosis

出版期刊: IEEE Transactions on Industrial Informatics. 2020, 16(7): 4681-4690.

DOI: 10.1109/TII.2019.2943898

https://ieeexplore.ieee.org/document/8850096

審核編輯 黃宇
