集成光子學的發展推動著信息處理與傳感技術的革新，但其廣泛應用受制于一個核心矛盾：不同應用場景需要工作在特定波長的光，而主流光子材料平臺難以在紫外至可見光全波段同時實現低損耗與CMOS工藝兼容。具體而言，硅材料在紫外波段損耗高、透明窗口有限；新興的氮化硅平臺在藍光與紫外區域的損耗也顯著上升。然而，量子信息處理（如離子阱量子比特操控）和高端傳感（如紫外拉曼光譜）等前沿領域恰恰依賴于紫外或藍光波段。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

本研究提出并驗證了一種基于Al?O?材料的解決方案。本研究報告了一種在200 mm CMOS中試線上實現的氧化鋁光子波導技術，該技術成功實現了從深紫外266 nm到可見光638 nm波段的低損耗光傳輸，在360–638 nm波段平均損耗低于0.6 dB/cm，并具備優異的相位穩定性（相干長度>2.2 mm）。這項工作為在標準半導體工藝上構建高性能紫外與可見光集成光子電路提供了一個可靠且富有前景的材料平臺。

1

波導設計與仿真

flexfilm

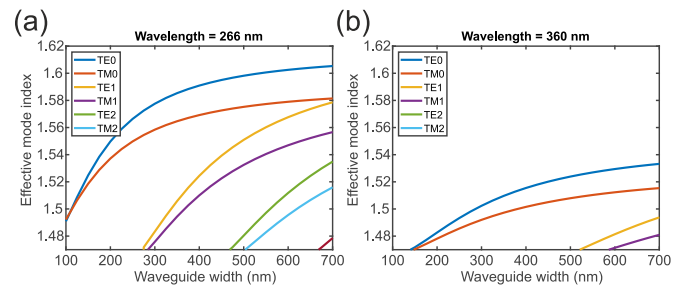

110 nm厚Al?O?波導的模式圖：（a）波長λ = 266 nm；（b）波長λ = 360 nm

多數集成光子應用需要在目標波長下單模操作的波導。采用Ansys Lumerical模式求解器計算模式折射率與場分布。為實現266 nm波長單模傳輸，Al?O?層厚需低于130 nm；

本研究選用110 nm厚度以預留更短波長測試空間。單模截止寬度分別為270 nm（266 nm）與520 nm（360 nm）。為遠離多模區，選定450 nm為標準波導寬度用于360 nm波段器件（如MMI耦合器與MZI）。由于制備時無266 nm激光源，相同寬度波導在266 nm下呈多模狀態。450 nm、532 nm與638 nm波長的單模波導寬度分別為650 nm、1000 nm與1400 nm。

光柵耦合器采用Ansys Lumerical FDTD設計，針對TE偏振優化周期、線寬與刻蝕深度。因Al?O?與SiO?包層折射率對比度較低，360 nm波長模擬耦合效率約為10%。上下包層厚度分別優化為1.06 μm與2 μm，以提升耦合效率、避免硅襯底吸收，并為后續熱相移器加工預留空間。邊緣耦合采用倒錐形設計，尖端寬度130 nm，360 nm波長模擬耦合損耗為2.6 dB。

2

波導制備與表征

flexfilm

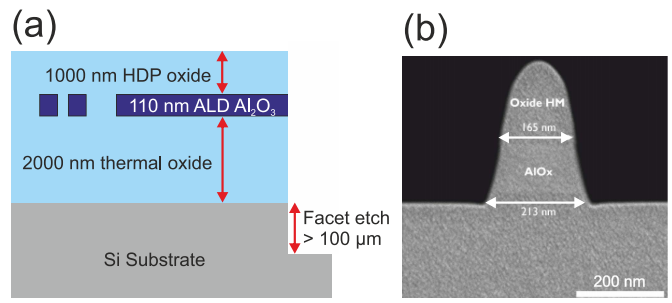

（a）Al?O?集成光子波導的示意截面圖（b）臨界尺寸（CD）為150 nm、厚度110 nm的Al?O?波導的截面SEM圖像

Al?O?光子波導集成工藝在imec 200 mm CMOS中試線開發。流程包括：在裸硅片上生長2000 nm熱氧化硅下包層；通過原子層沉積制備110 nm Al?O?波導層；采用193 nm光刻與反應離子刻蝕圖形化波導，過程中使用SiO?硬掩模以避免刻蝕選擇性低導致的損傷，硬掩模保留作為上包層一部分；經高密度等離子體氧化物沉積與化學機械拋光實現平坦化，上包層厚度為1.06 μm；最后通過兩步刻蝕（深氧化物刻蝕與深硅刻蝕）制備邊緣耦合端面。

波導層表征采用橢圓偏振儀測量折射率與厚度，原子力顯微鏡評估表面粗糙度。平板模式傳輸損耗通過棱鏡耦合裝置在406 nm、443 nm與635 nm波長測量，但因缺乏紫外棱鏡，未能擴展至紫外波段。360 nm及以上波長的圖案化波導采用晶圓級自動光纖切斷法測量；266 nm波導則通過自由空間邊緣耦合與芯片級成像測量。

3

Al?O?薄膜表征

flexfilm

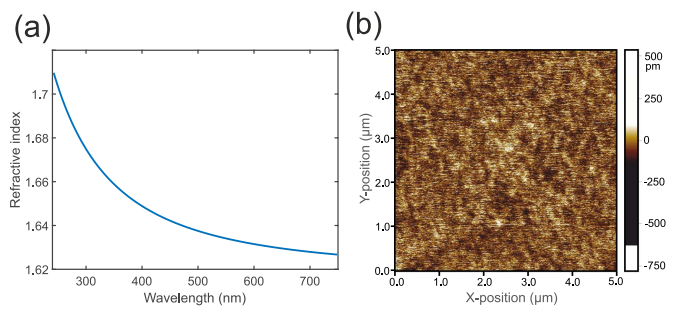

（a）橢圓偏振儀測量的Al?O?波導層光學特性（b）Al?O?波導層頂面的1μm×1μm原子力顯微鏡掃描圖

橢圓偏振儀測量顯示，波導層折射率隨波長變化，Al?O? 薄膜表面RMS粗糙度約為0.29 nm。

4

平板模式傳輸損耗

flexfilm

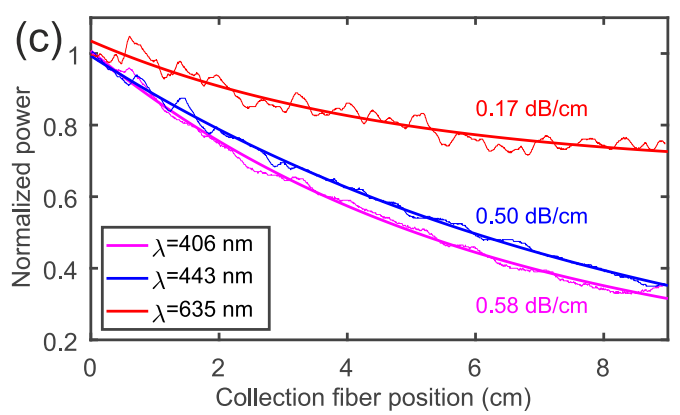

移動光纖采集的散射光功率隨傳播距離變化曲線以及指數衰減擬合曲線

為快速評估材料本征損耗，采用250 nm厚Al?O?薄膜進行棱鏡耦合測試，測量波長包括406 nm、443 nm與638 nm。在406 nm與638 nm波長下傳播條紋圖像顯示，光功率隨距離衰減緩慢。為移動光纖采集的散射光功率隨傳播距離變化曲線，經指數衰減擬合得到傳輸損耗分別為0.58 dB/cm（406 nm）、0.50 dB/cm（443 nm）與0.17 dB/cm（638 nm）。

5

圖案化波導傳輸損耗

flexfilm

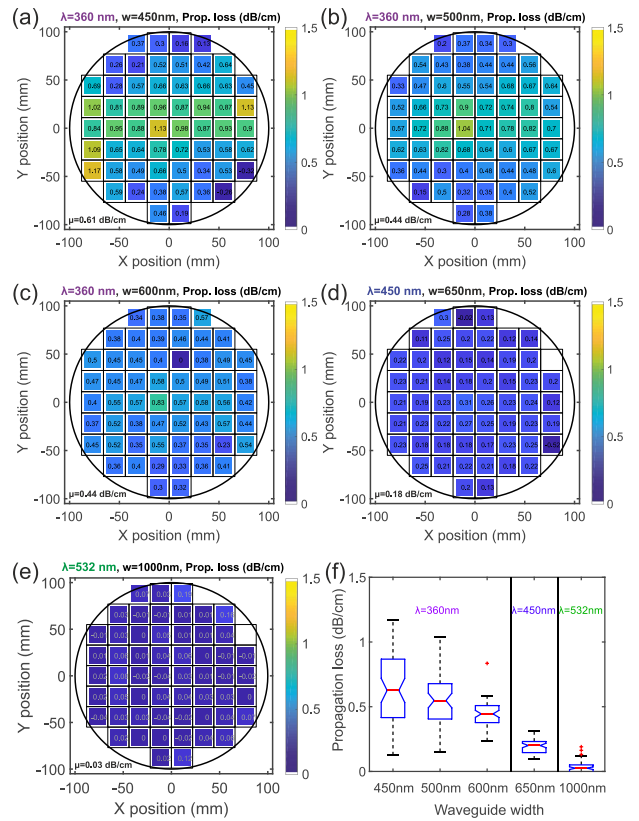

晶圓級傳輸損耗測量結果

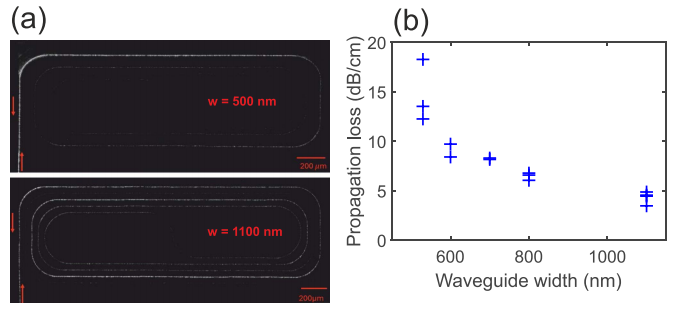

（a）266 nm波長光在500 nm寬（上圖）與1100 nm寬（下圖）螺旋波導中傳播的圖像。（b）266 nm波長下測量的傳輸損耗總覽

本研究對不同波長和寬度的螺旋波導進行了系統的傳輸損耗測量：

可見光與近紫外波段（360-638 nm）：在晶圓級測量中，360 nm波長的損耗約為0.5 dB/cm，450 nm和532 nm波長的損耗進一步降至0.2 dB/cm以下，638 nm波段的損耗則低于0.16 dB/cm。這些結果優于已報道的同類技術。

深紫外波段（266 nm）：本研究采用自由空間邊緣耦合與散射光成像法在芯片級進行測量。結果顯示，傳輸損耗隨波導寬度減小而增加，在500 nm至1100 nm寬度范圍內，損耗介于4.3至14.7 dB/cm之間。這主要歸因于更窄的波導中光模與刻蝕側壁的相互作用增強，導致散射損耗上升。即便如此，最低4.3 dB/cm的損耗值也表明該技術與目前最先進的紫外二氧化硅波導性能相當。

6

波導相干長度評估

flexfilm

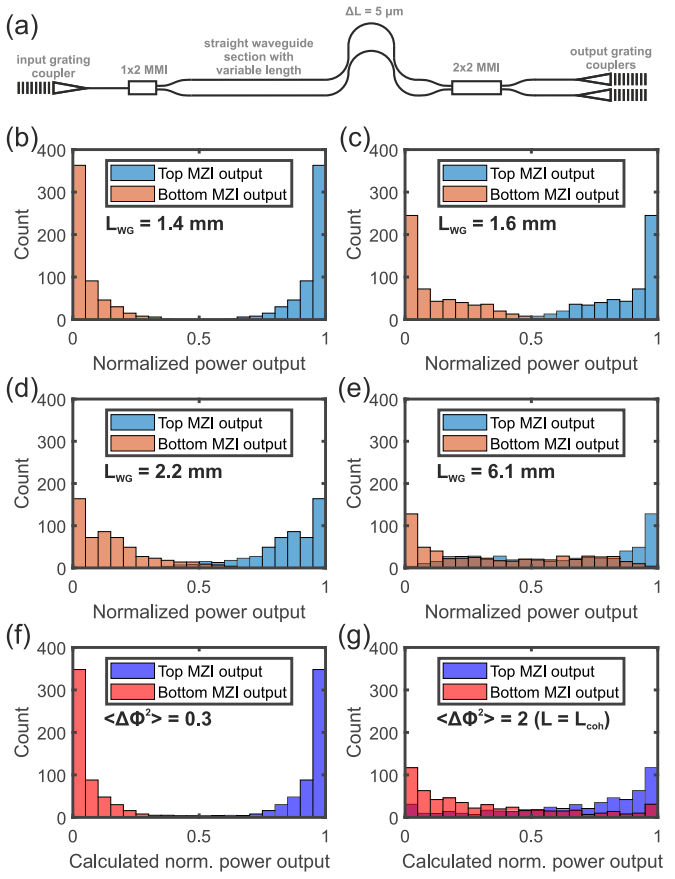

（a）用于波導相位相干性研究的馬赫-曾德爾干涉儀示意圖。（b?e）在整個200 mm晶圓上測量的MZI上下輸出端口歸一化功率的直方圖，對應MZI臂長分別為1.4 mm（b）、1.6 mm（c）、2.2 mm（d）和6.1 mm（e）。（f）相位差呈正態分布（方差0.3）時，計算得到的歸一化輸出功率分布。（g）相位差方差為2.0時，計算得到的歸一化輸出功率分布

對于干涉型光子器件，波導的相位穩定性（用相干長度表征）至關重要。本研究通過測量晶圓上2240個不同臂長的馬赫-曾德爾干涉儀的輸出功率，統計分析其相位波動。實驗數據與理論模型對比表明，標準450 nm × 110 nm Al?O?波導在360 nm波長下的相干長度大于2.2 mm。這一結果受到所用激光器自身相干長度（5.71 mm）的限制，實際波導相干長度可能更長，充分證明了該工藝平臺制造高性能干涉器件的潛力。

本研究成功開發并驗證了一種基于200 mm CMOS工藝平臺的Al?O?光子波導技術。該技術實現了從深紫外（266 nm）到可見光（638 nm）寬波段的低損耗光傳輸，其中可見光波段的損耗低于0.6 dB/cm，紫外波段的性能可與現有先進技術競爭。同時，波導展現了優異的相位穩定性，相干長度超過2.2 mm。這項工作表明，基于Al?O?的CMOS兼容光子平臺是實現高性能紫外與可見光集成光子器件（如量子信息處理器、高靈敏度生物傳感器等）的可行且可靠的解決方案，為其從實驗室走向規?；瘧玫於嘶A。
