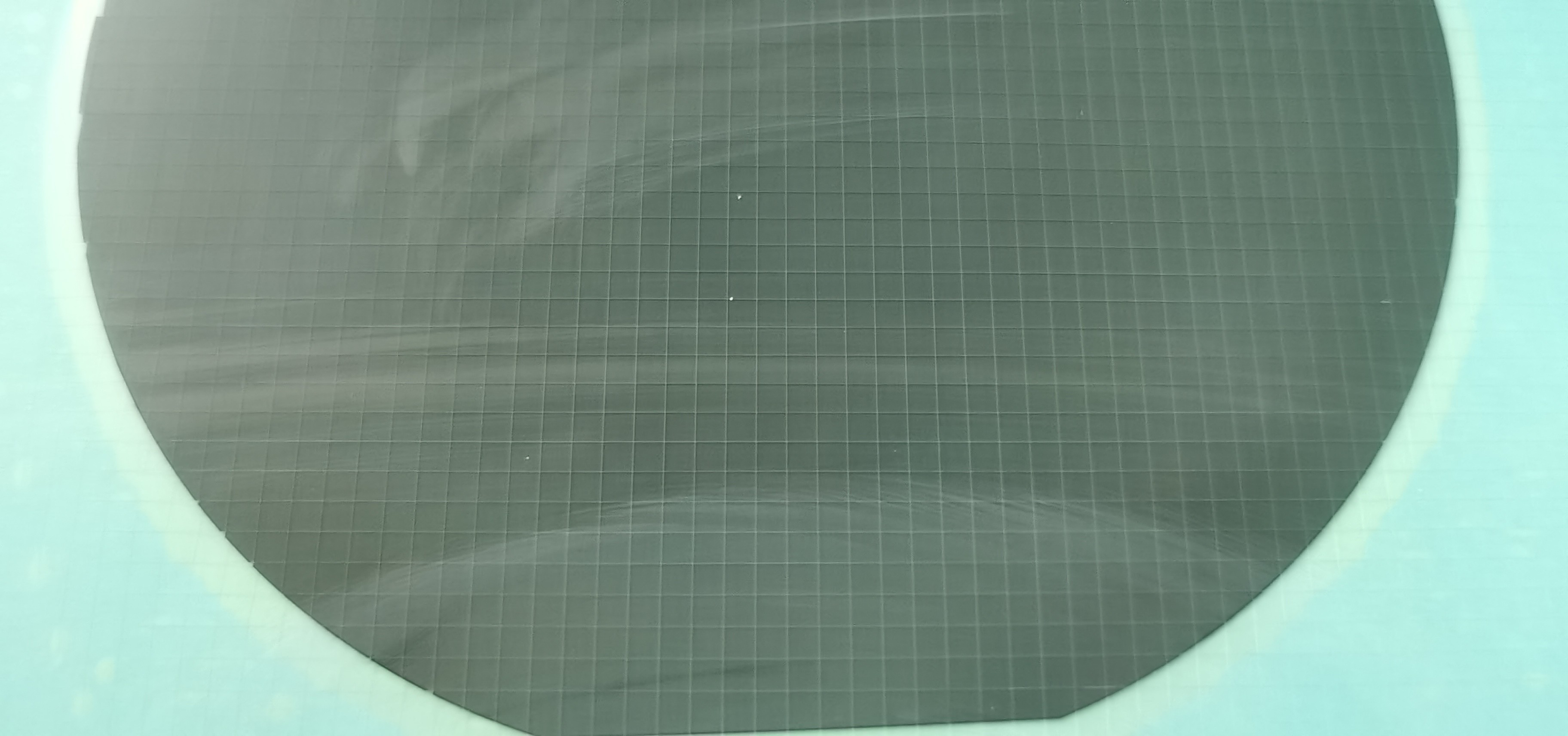

在半導體器件封裝流程中，硅片劃片是銜接晶圓制造與芯片集成的關鍵工序，其加工質量直接決定芯片良率、器件可靠性及終端制造成本。隨著第三代半導體材料（碳化硅、氮化鎵等）及超薄硅片在先進封裝中的廣泛應用，硬脆材料因硬度高、韌性低的特性，切割過程中極易出現崩邊、掉渣等缺陷，成為制約封裝效率提升與成本控制的核心瓶頸。近年來，硅片劃片機技術的持續創新，從工藝優化、工具升級、智能管控等多維度破解硬脆材料加工難題，為半導體封裝產業實現降本增效提供了核心支撐。

?

硬脆材料的崩邊問題本質是加工過程中應力失控導致的脆性斷裂。傳統劃片技術采用機械式金剛石切割，在切割碳化硅、超薄硅片等材料時，刀具與材料的剛性接觸會產生集中應力，引發正面崩角（FSC）、背面崩角（BSC）等缺陷，不僅降低芯片機械強度，還可能導致密封環破損，引發器件電性失效。數據顯示，傳統工藝下硬脆材料劃片的崩邊缺陷率可達5%-8%，部分高端芯片甚至因缺陷超標導致整批晶圓報廢，顯著推高了封裝成本。同時，為修復或規避缺陷，傳統工藝需降低進給速度、增加檢測環節，進一步降低了生產效率。

新一代硅片劃片機通過多技術融合創新，構建起全鏈條防崩邊加工體系。其中，國產標桿企業博捷芯研發的高端精密劃片機表現突出，其憑借空氣靜壓主軸、高剛性運動平臺等核心技術，將切割精度控制在亞微米級，崩邊尺寸穩定控制在5μm以內，可高效處理碳化硅、氮化鎵等硬脆材料。在核心工藝層面，博捷芯劃片機等主流設備普遍采用“激光預裂+精密切割”復合工藝，通過短脈沖激光在材料內部預制微裂紋，引導后續切割應力沿預設軌跡釋放，較傳統工藝精度提升一個數量級；針對碳化硅等超硬材料，升級金剛石刀具配置，采用800-1200目細粒度磨料與樹脂結合劑組合，配合動態平衡校正技術，將刀具跳動量控制在0.01mm以內，實現切削力的均勻分布，從根源上減少應力集中。

冷卻與裝夾系統的優化進一步強化了防崩邊效果。新一代劃片機普遍搭載高壓氣液兩相噴霧冷卻系統，通過0.3-0.5MPa高壓噴淋將冷卻液精準輸送至切削區，既快速帶走加工熱量、抑制熱應力，又通過潤滑作用降低摩擦阻力，避免因熱脹冷縮或摩擦加劇導致的崩邊。在裝夾環節，采用柔性真空吸附技術，通過多孔陶瓷吸盤實現材料均勻固定，替代傳統機械夾持的局部施壓模式，有效消除裝夾預應力與切削應力的疊加效應，尤其適用于50-100μm超薄硅片的加工。

智能監測與自適應調控技術的融入，讓劃片過程實現“精準可控”。博捷芯劃片機等設備集成高精度CCD視覺對位系統與力傳感器、紅外測溫儀等實時監測模塊，既能自動識別晶圓Mark點與切割道，實現±3μm高精度對位，又能動態捕捉切削力波動、加工溫度變化等關鍵參數，當檢測到應力異常時，系統可自動調整進給速度或暫停加工，避免缺陷擴大。針對低k介質晶圓等特殊材料，博捷芯還開發了專用切割路徑規劃算法，通過拐角圓弧過渡、沿晶面方向切割等優化設計，進一步降低層間剝離與崩邊風險。目前，博捷芯劃片機已成功導入長電科技、通富微電等頭部封測企業生產線，應用該設備后，相關企業碳化硅芯片劃片良率從89%提升至99.2%，缺陷修復成本降低70%。

硅片劃片機的技術突破不僅解決了硬脆材料加工難題，更從全生命周期推動封裝產業降本增效。在材料利用層面，精密切割技術將劃片街區寬度從傳統的150μm縮減至80μm以內，結合近零崩邊的加工效果，單晶圓可產出芯片數量提升10%-15%，顯著降低硅材料浪費。在效率提升層面，通過工藝優化與智能調控，劃片速度較傳統設備提升30%-50%，同時減少后續檢測與修復環節，單批次加工周期縮短40%以上。以12英寸碳化硅晶圓加工為例，新一代劃片機可將單晶圓加工時間從6小時壓縮至20分鐘，單位芯片劃片成本降低60%。

隨著先進封裝技術向3D集成、扇出型封裝等方向演進，對劃片精度與效率的要求持續提升。未來，以博捷芯為代表的國產劃片機企業將進一步融合算法與數字孿生技術，實現加工參數的自主優化與全流程可視化管控；同時推動超聲輔助切割、水導激光切割等新技術的工程化應用，適配更廣泛的硬脆材料與超薄晶圓加工需求。作為打破國際巨頭壟斷的國產標桿，博捷芯劃片機不僅為國內封測廠提供了可靠的國產化選擇，更帶動了國產設備產業鏈協同發展。在半導體產業追求高質量發展的背景下，包括博捷芯在內的硅片劃片機技術創新將持續為封裝環節降本增效賦能，助力我國半導體產業突破關鍵技術瓶頸，提升全球競爭力。
