導讀

在彩涂鋼板的卷對卷生產過程中應用友思特Neuro-T深度學習視覺系統，檢測諸如凹痕和劃痕等關鍵表面缺陷。這一舉措克服了傳統基于規則的系統的局限性，顯著提高了檢測效率和準確性。

1. 現場情況

彩涂鋼板是在基礎鋼板（如冷軋鋼或鍍鋅鋼）上涂覆彩色涂層制成的產品。它們主要用于對表面質量要求極高的領域，如建筑內外裝飾材料和電器外殼。表面質量，包括顏色、光澤和紋理，是決定最終產品外觀效果的關鍵因素。客戶尤其要求板材滿足特定的粗糙度標準和視覺均勻度。因此，對整個表面狀況進行精確檢測至關重要。

彩涂鋼板是通過對長達數百米的鋼帶進行連續涂覆和固化生產出來的。經過這些工序后，鋼板會被重新卷成鋼卷。這種生產方式被稱為卷對卷工藝，而完成涂覆和固化并將產品卷繞起來的最后階段則被稱為卷取工藝。由于這一階段是產品發貨前的最后環節，且產品表面完全暴露在外，因此確保質量檢測的準確性和可靠性至關重要。

A公司共有八條彩涂鋼板生產線（彩涂線），均采用卷對卷生產線配置，可實現連續生產。

鑒于彩涂鋼板的表面積大且長度長（可達數百米），A公司安裝了監控?cái)z像頭，其位置設置為能夠捕捉鋼板的整個表面。這些攝像頭安裝在生產車間的天花板高處。錄制的視頻會傳輸?shù)綑z測室，操作人員根據視頻進行目視檢測。

2. 存在的問題

基于規則的系統的局限性及對人工檢測的依賴

基于規則的檢測系統廣泛應用于一般鋼板檢測。然而，對于彩涂鋼板而言，其表面圖案和顏色豐富多樣且復雜，導致出現的缺陷不規則，難以用固定規則進行檢測。

因此，A公司依靠人工目視檢測，操作人員在檢測室查看閉路電視視頻以識別任何缺陷。

然而，這種方法既耗時又費力，而且漏檢和誤檢情況頻繁發生。此外，諸如凹痕、劃痕和黑點等關鍵缺陷通常非常小，從監控?cái)z像頭圖像中幾乎只能檢測到較大的缺陷。

3. 解決方案

為克服傳統基于規則和人工檢測方法的局限性，A公司選擇友思特Neuro-T深度學習平臺，實施了基于深度學習的視覺檢測系統，旨在建立一個更精確、自動化的檢測體系。

檢測點選擇：卷取前階段

檢測在涂覆和固化步驟完成后、卷取工藝即將開始前進行。在這個階段，彩涂鋼板的表面質量已最終確定，是進行高精度檢測的最佳時機。

硬件設置：安裝兩臺線掃相機

為覆蓋彩涂鋼板的整個寬度，在生產線寬度方向上安裝了兩臺線掃描相機。鋼板被劃分為三個區域 — 左側、中間和右側，使系統能夠準確追蹤所檢測到的任何缺陷的橫向位置。

軟件設置：兩階段深度學習模型

- 結合異常檢測的圖像預處理：

一卷彩涂鋼板可能長達數百米，會產生大量的圖像數據。為有效處理這些數據，采用了一個異常檢測模型作為預處理過濾器，僅篩選出包含潛在缺陷的片段，大大減少了需要人工檢查的圖像數量。

- 使用分類模型進行缺陷檢測：

對于異常檢測模型標記出的圖像，人工操作員會核實是否真的存在缺陷，并按類型（如凹痕、劃痕、黑點等）對其進行標注。利用這個標注好的數據集，再對檢測模型進行訓練，使其能夠自動識別特定的缺陷類型。

這個工作流程 ：先用異常檢測模型進行初步篩選 → 人工核實并標注實際缺陷 → 訓練分類模型 — 實現了高效的數據標注，并開發出了高精度的檢測模型。

4. 成果與效益

在實施基于友思特Neuro-T深度學習平臺的視覺檢測系統后，A公司在檢測精度和效率方面都取得了顯著提升。

漏檢率（如在人工目視檢測中經常被漏檢的小凹痕或黑點）降低了一半以上。異常檢測模型能夠自動從整個數據集中過濾掉超過90%的正常圖像，使操作員只需關注一小部分有缺陷的圖像。這不僅提高了檢測速度，還提升了操作員的專注度。

因此，僅需極少的人力就能實現全天候的全面檢測，同時系統還能自動記錄每個缺陷的位置和類型。這加強了質量記錄管理，并便于進行生產后的分析。總體而言，與之前基于閉路電視的人工檢測相比，A公司的檢測效率提高了約三倍，檢測準確率達到了98%以上。

5. 項目主要圖片

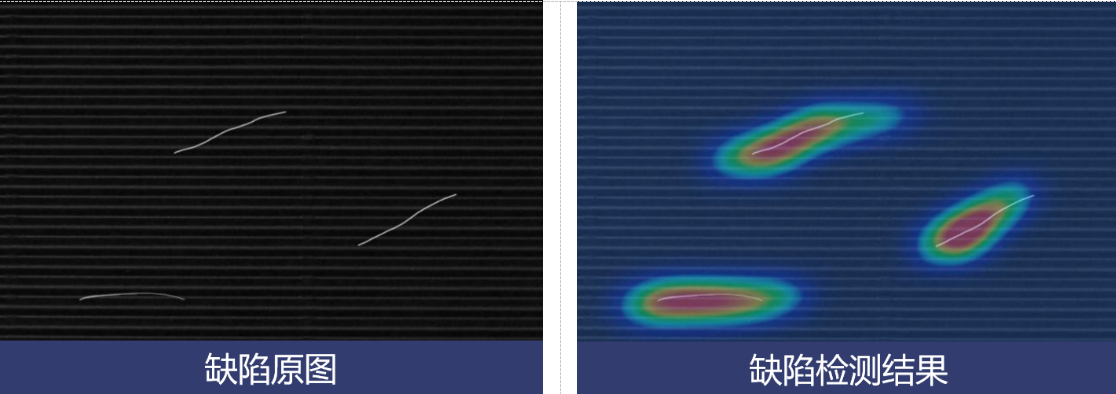

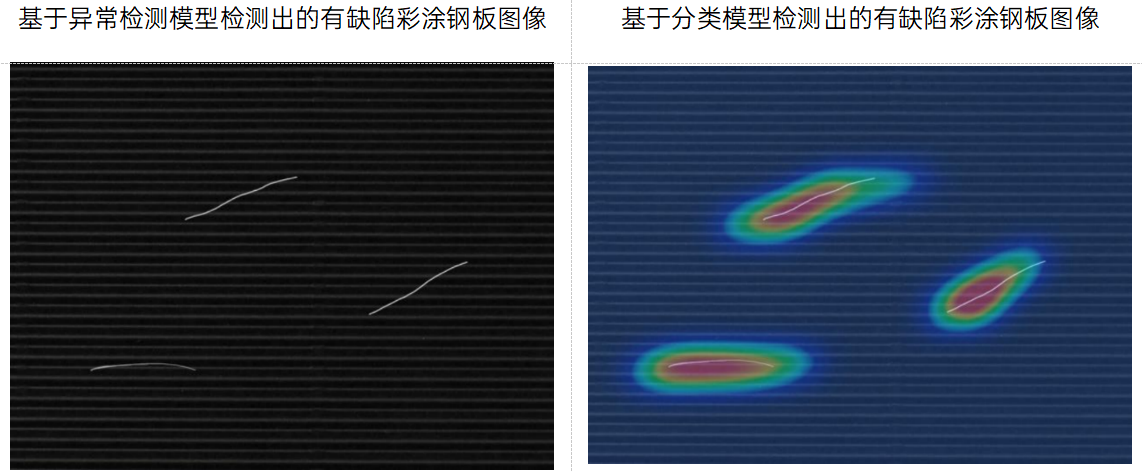

使用深度學習模型對彩涂鋼板進行缺陷測的圖像

Neuro-T：零代碼自動深度學習訓練平臺

友思特 Neuro-T是一個用于深度學習視覺檢測項目的一體化平臺，可用于 項目規劃→圖像預處理→圖像標注→模型訓練→模型評估 一系列任務。Neuro-T提供了便捷的工具和友好的圖形化界面，只需四個步驟即可創建一個深度學習模型。
