測試設備：硬件設備：函數發生器、任意波形高壓放大器、功率放大器、空氣耦合發射/接收探頭（直徑28mm，中心頻率200kHz）、Q235鋼板試件（200mm×400mm）、前置放大器、示波器。

圖1：試驗平臺示意圖

實驗過程：實驗中探頭提離30mm、間距160mm，激勵為200kHz、5周期正弦波，頻率-厚度積1.6MHz·mm。步驟：函數發生器產生5串脈沖激勵信號，經高壓放大器放大后驅動發射探頭激發超聲波，超聲波在鋼板中傳播轉換后由接收探頭接收，信號經前置放大器放大，最終送入示波器采集顯示。

實驗結果：基于超聲波在空氣與鋼板中傳播的透射系數與入射角關系，理論推導得出頻率-厚度積1.6MHz·mm時，最佳入射角度為2.4°，此角度下超聲波透射能量與信號幅值最大，且經有限元仿真和實驗驗證。空氣耦合超聲波斜入射法可有效檢測鋼板缺陷，仿真與實驗均顯示，無缺陷時接收信號幅值最大，缺陷深度增加則幅值遞減。該方法檢測靈敏度和準確性較高，但目前僅適用于厚度≤10mm的鋼板，未來將拓展至厚度超10mm的鋼板及輸氣管道，以提升檢測精度。

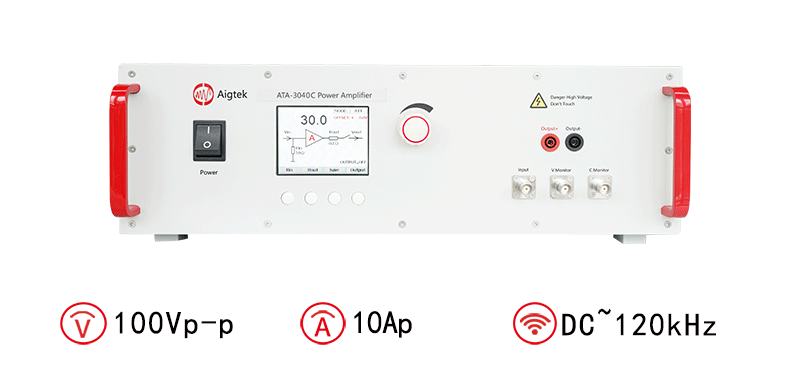

產品推薦：ATA-3040C

圖：ATA-3040C功率放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
