測試設備與參數

匯川PLC型號：H5U × 2臺

組態王7.5 SP6 × 1臺

達泰日系PLC無線通訊終端（網口版）——DTD419MB × 2塊

主從關系：1主2從

通訊接口：Rj45接口

供電：12-24VDC

通訊協議：ModbusTCP/IP

傳輸距離：100米，1KM

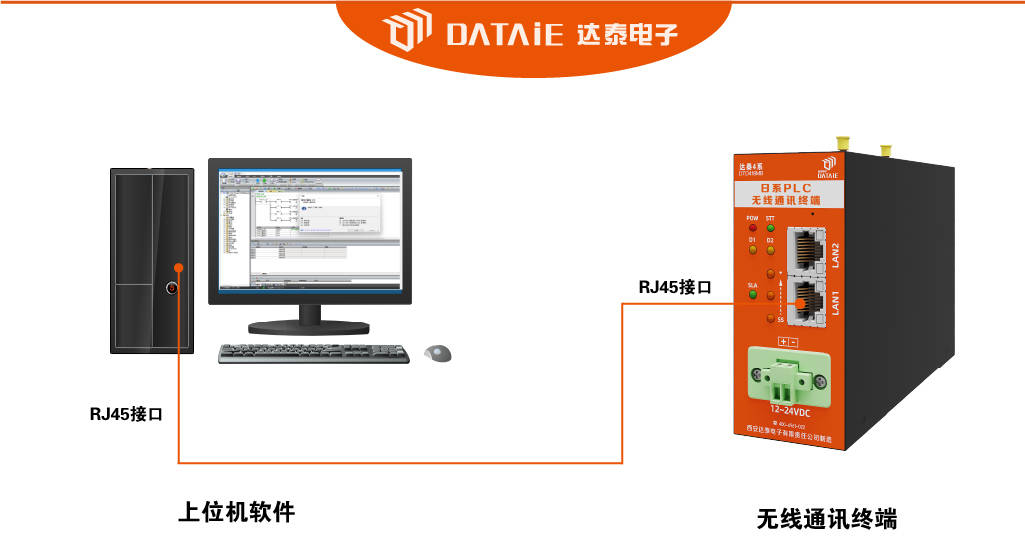

本方案以匯川H5U PLC為例，驗證測試組態王與匯川PLC之間在ModbusTCP/IP通訊協議下，快速實現自組網無線通訊的解決方案。在本方案中采用了達泰日系PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。無線方案示意圖 ▼

接線方式

1. 電腦與DTD418MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。

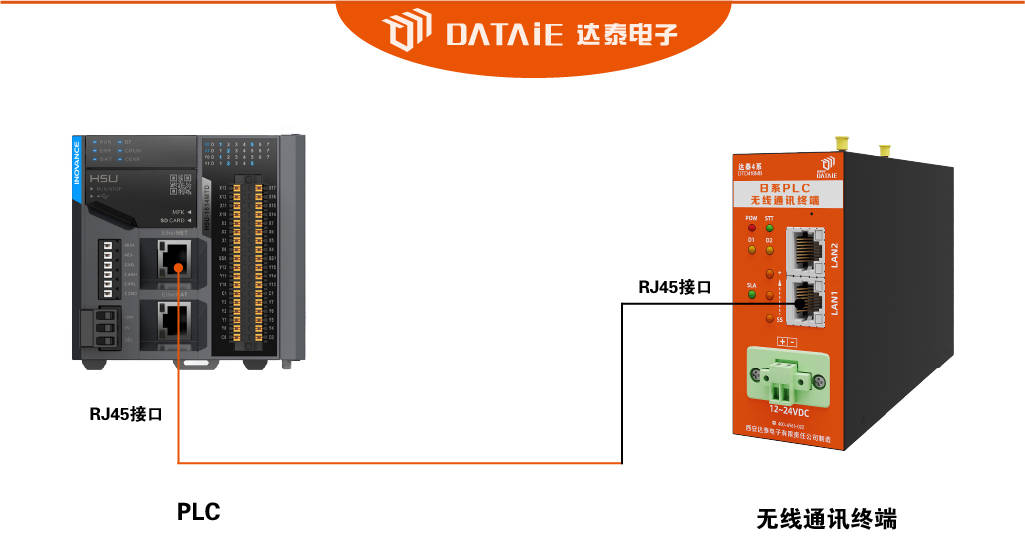

2. 匯川H5U PLC與達泰DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

四、組態王配置

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

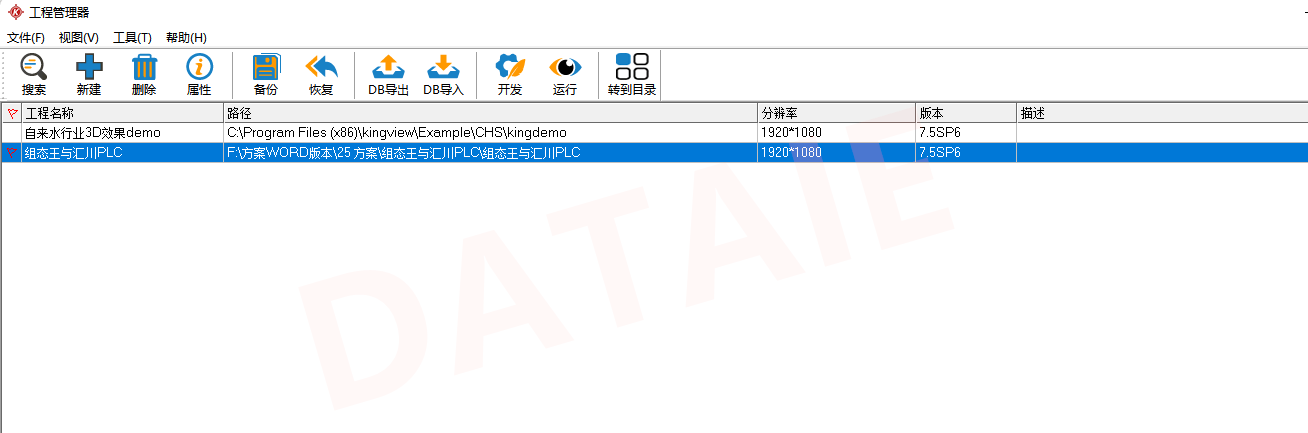

1.創建一個工程，輸入名稱，點擊是

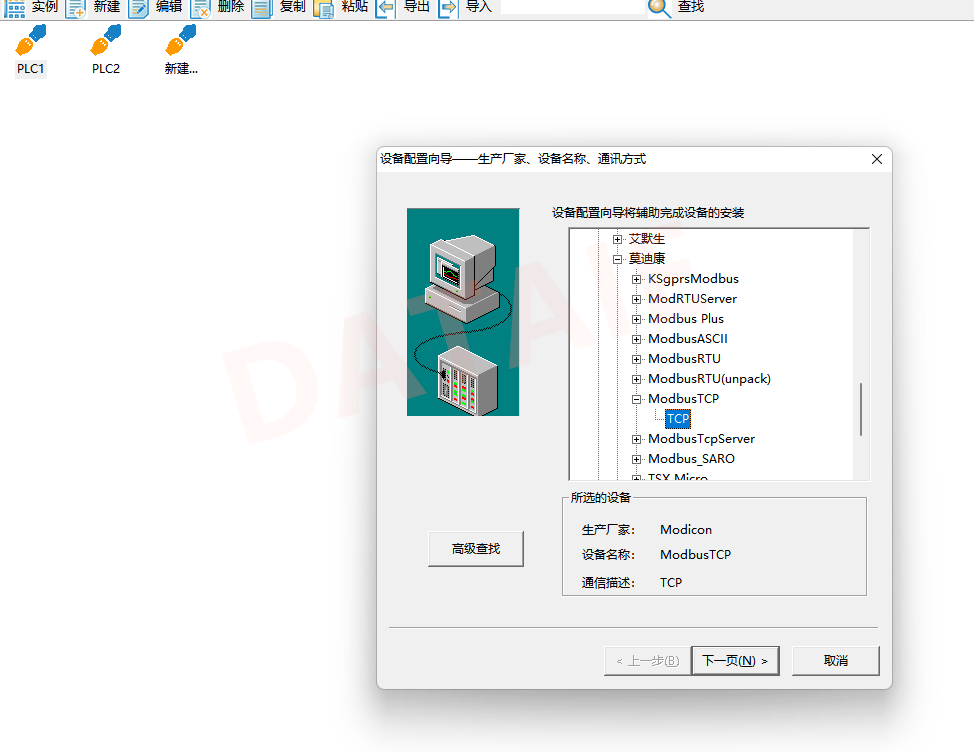

2. 添加1臺PLC，以及相關協議

3. 設置匯川5U的地址

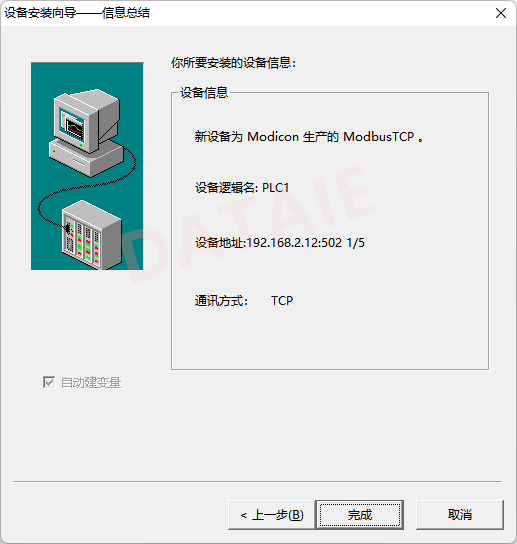

設備地址格式:192.168.2.12是PLC地址 502默認端口號 1是單位ID 5是超時時間

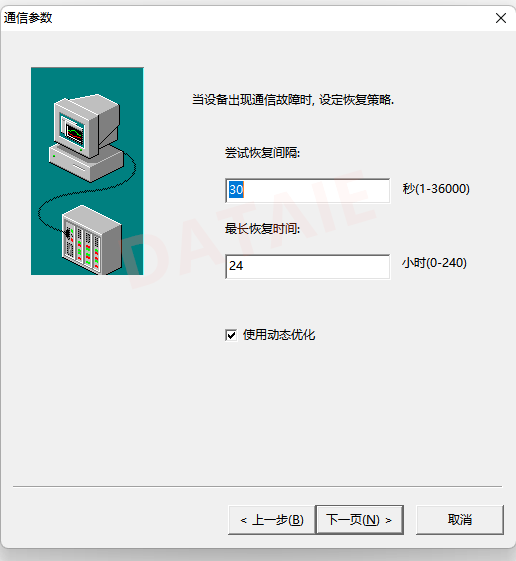

4. 通訊參數設置（默認即可）

另外一臺PLC（192.168.2.13）配置方式類似

五、組態畫面設計

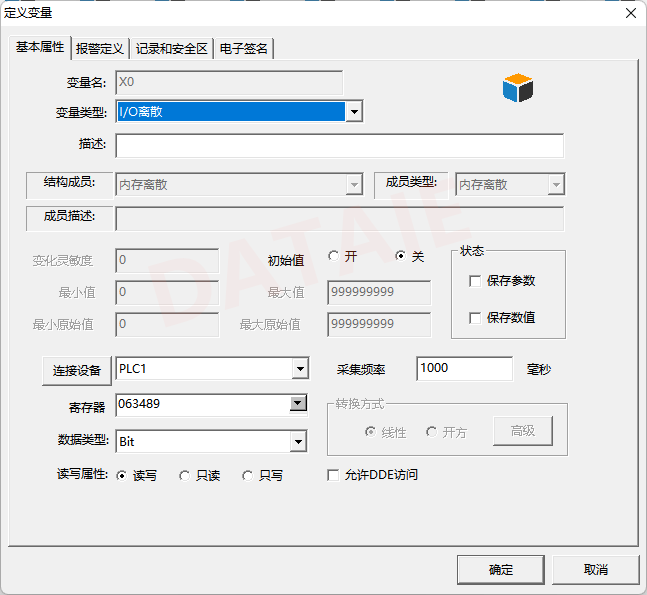

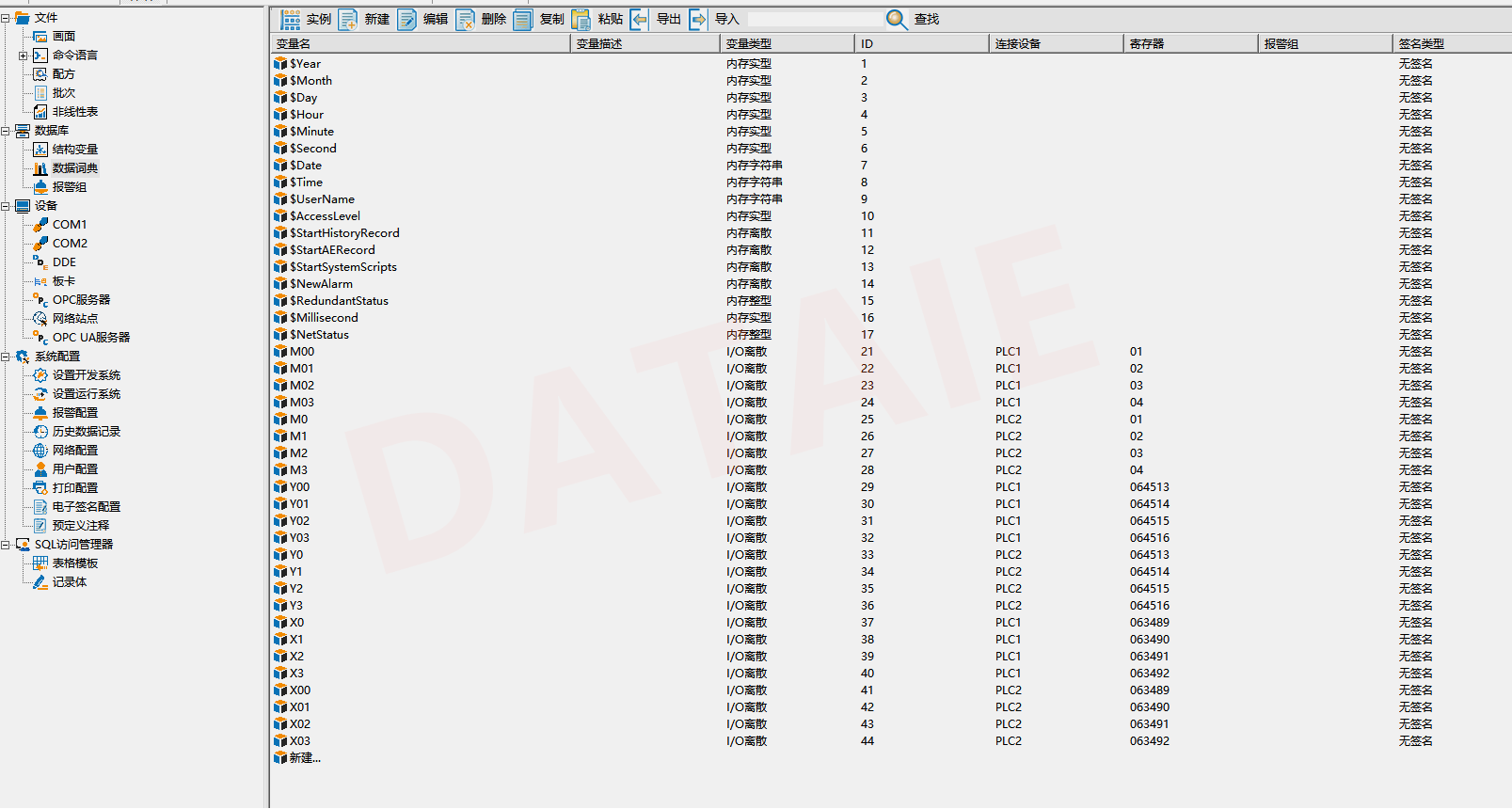

1. 數據詞典—定義變量

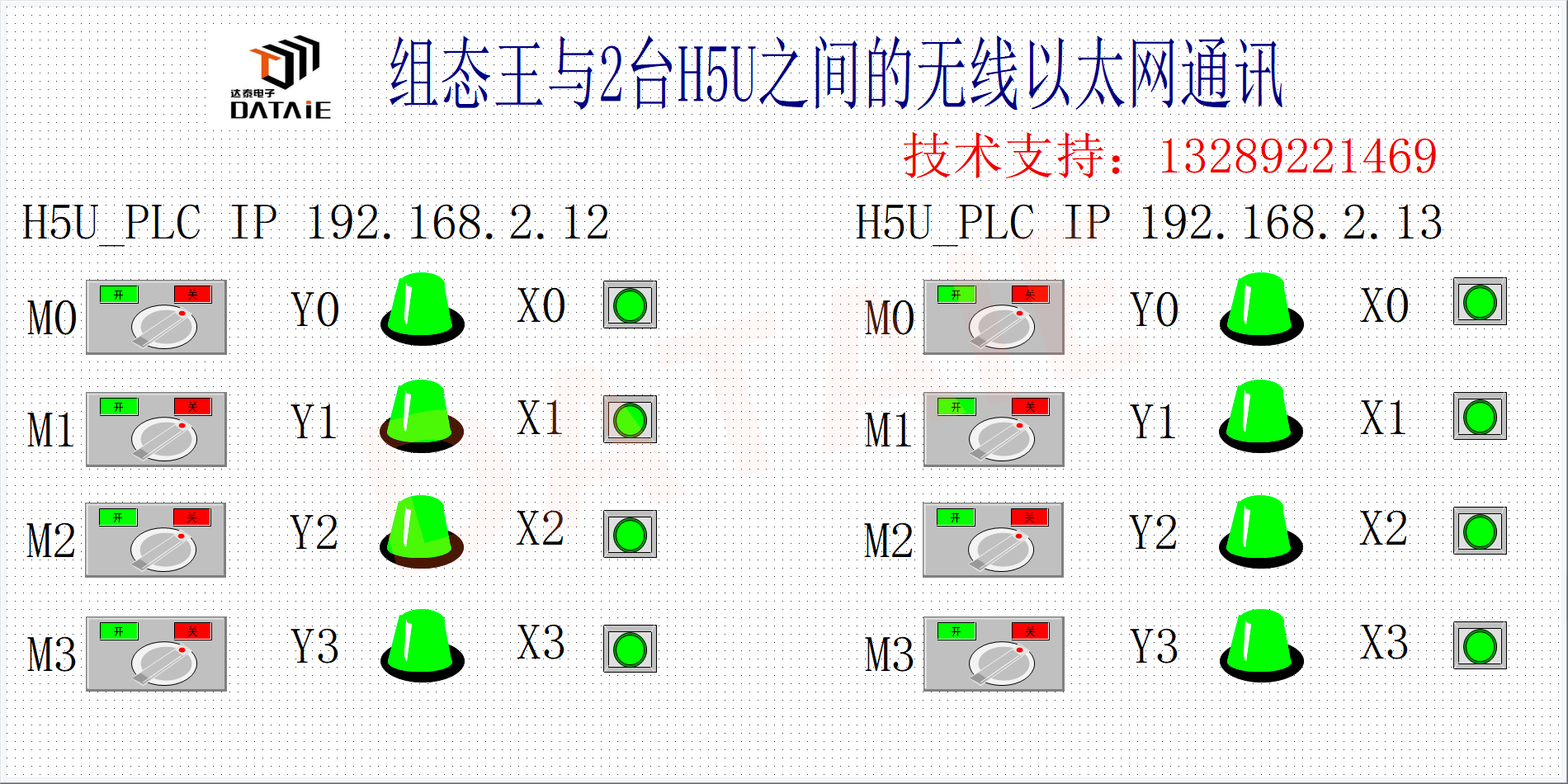

2. 畫面—創建一個新畫面

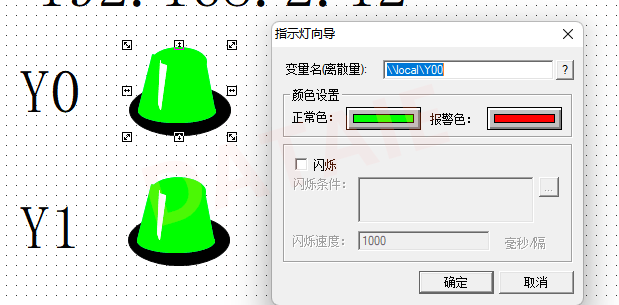

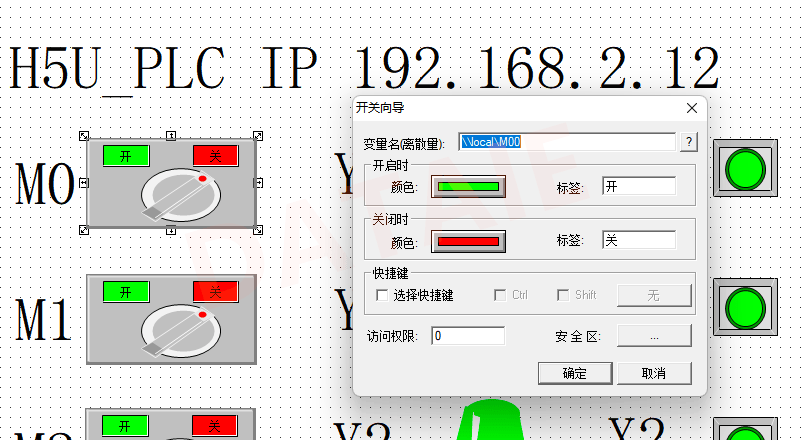

3. 關聯變量

六、PLC程序的下載

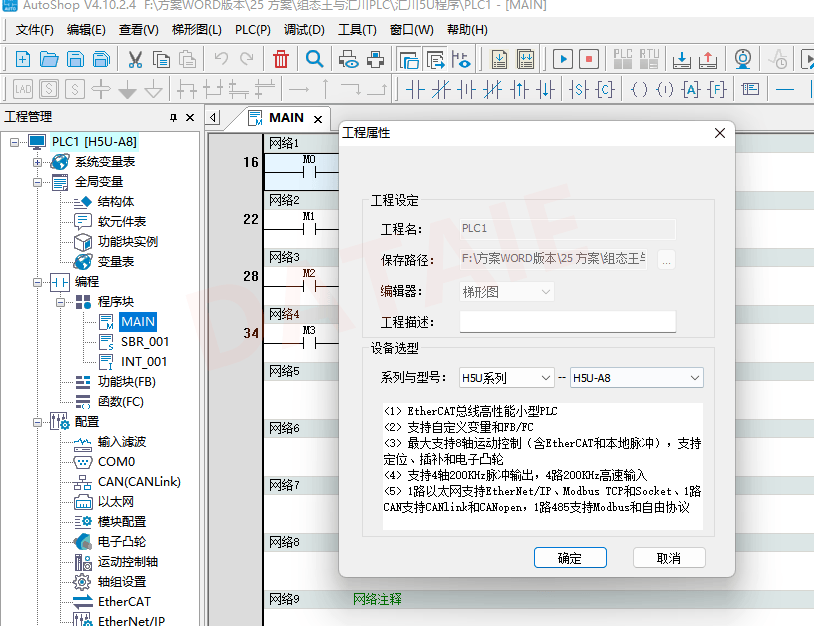

1. 簡單程序編寫

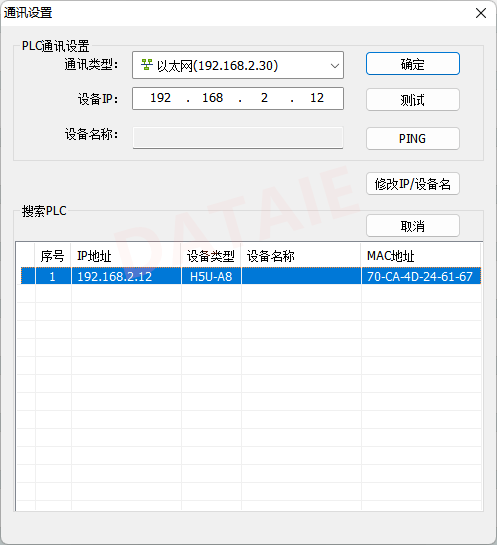

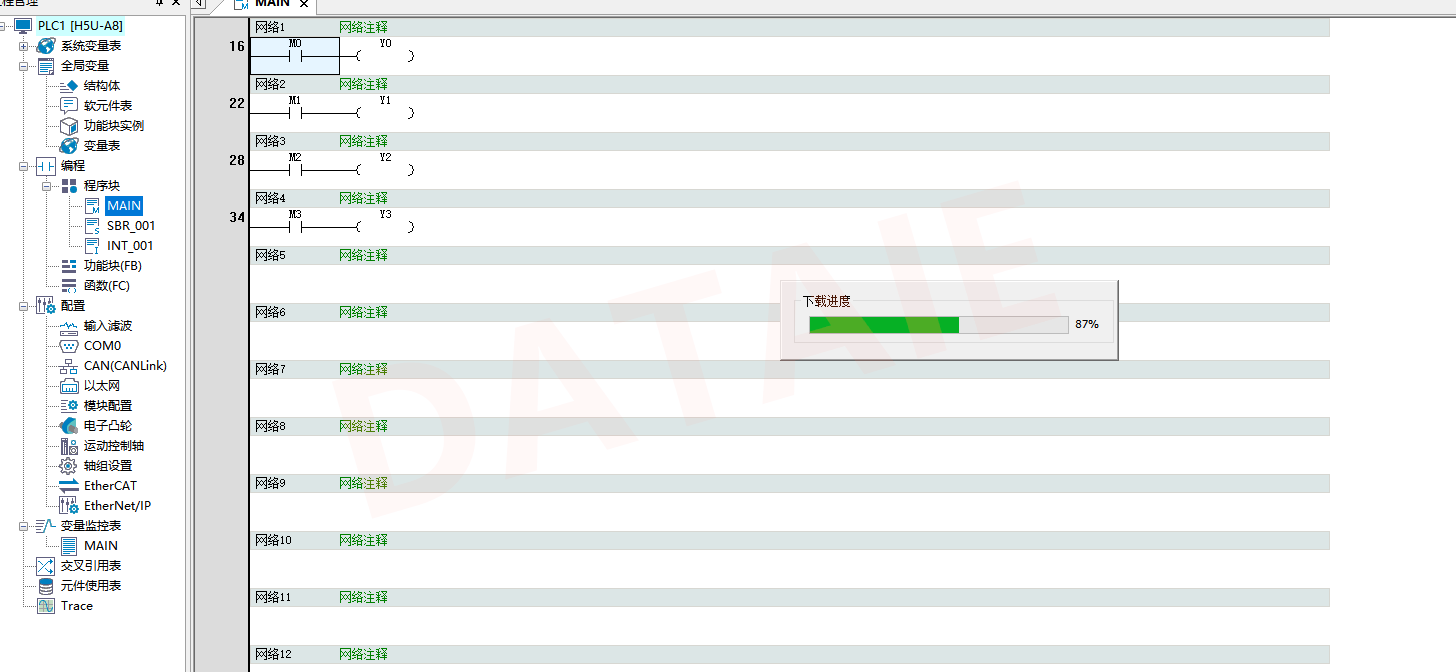

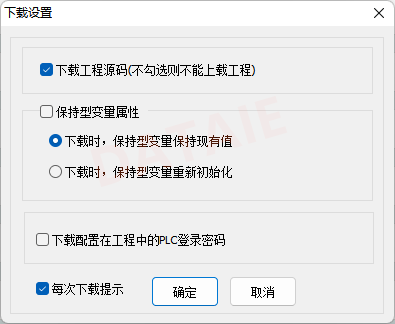

2. 下載程序到CPU

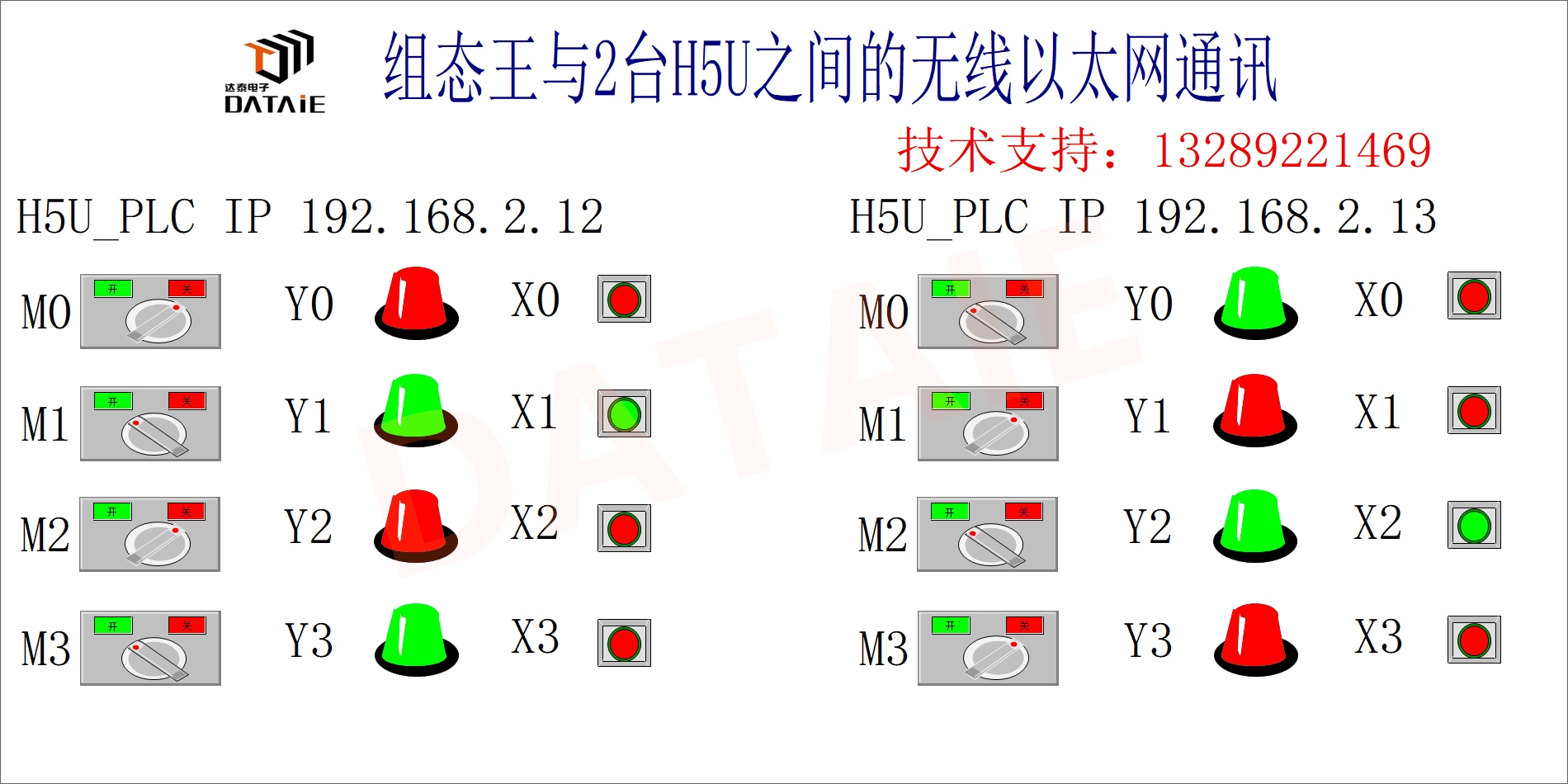

七、測試方法

測PLC的輸入點狀態；

組態王上按鈕可以控制PLC的輸出點。
