一、項目背景

華東沿海某 800萬噸/年煉化一體化裝置，在 2025年大檢修期間新增一條柔性聚合反應器生產線。然而，現場三臺閥門定位器（Siemens SITRANS PS2，訂貨號 6DR5110-0NN00-0AA0，固件 V5.3）出廠僅開放 ProfiNet接口，而裝置主控系統沿用 Rockwell EtherNet/IP架構。若更換定位器或追加西門子 PLC，不僅預算增加 90萬元，還需重新做 SIL評估。最終，業主選用“捷米特 JM-PNM-EIP工業級協議轉換網關，讓 EtherNet/IP主站（CompactLogix 5380-L450ER）直接“指揮” ProfiNet從站（定位器），實現兩種協議的無縫握手。

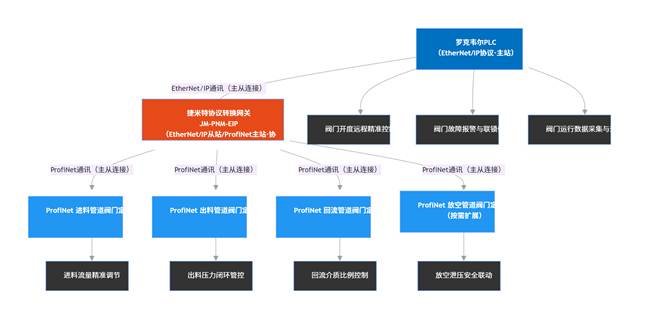

二、網絡拓撲與設備清單

主控層

Allen-Bradley CompactLogix 5380-L450ER，機架安裝 1756-EN4TR雙口 EtherNet/IP模塊，Studio 5000 V35.02編程。

網關層

捷米特 JM-PNM-EIP協議轉換網關

現場層

苯乙烯閥：Siemens 6DR5110-0NN00-0AA0，ProfiNet地址 192.168.2.21，循環周期 4 ms；

丁二烯閥：同上，地址 192.168.2.22；

溶劑閥：同上，地址 192.168.2.23；

蒸汽閥：Siemens 6DR5210-0NN00-0AA0（帶金屬波紋管，耐高溫 250 ℃），地址 192.168.2.24。

輔材

德國 Murrelektronik Cat.7屏蔽網線，M12-D編碼 IP67接頭；

Phoenix Contact QUINT-PS/1AC/24DC/10冗余電源；

倍加福 RS485-IS隔離柵（用于網關診斷口）。

三、網關角色與數據映射

JM-PNM-EIP工業級協議轉換網關在 ProfiNet側做主站，掃描 4臺定位器；在 EtherNet/IP側做從站，接受 CompactLogix 5380的“Real-Time Class 1”連接。

ProfiNet I/O映射（總計 256 Byte IN / 256 Byte OUT，實際用 128 Byte）：
IN：SV?、SV?、SV?、SV?的 Position Value（4×REAL）、Status Word（4×WORD）、Temperature（4×REAL）。
OUT：SV?、SV?、SV?、SV?的 Setpoint（4×REAL）、Command Word（4×WORD）、Safe Position（4×REAL）。

EtherNet/IP裝配體（Assemblies 100/150）：
100：128 Byte Input →對應 ProfiNet IN；
150：128 Byte Output →對應 ProfiNet OUT。
網關內部采用 “零拷貝”雙端口 RAM，實測轉發延時 800 μs，完全滿足反應器 10 ms控制周期要求。

四、硬件安裝與防爆考慮

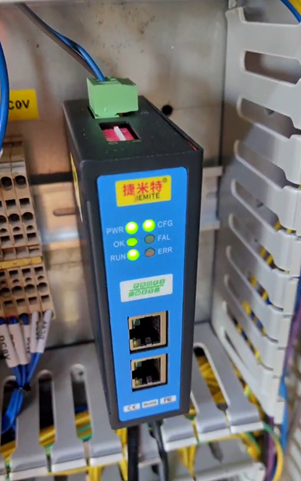

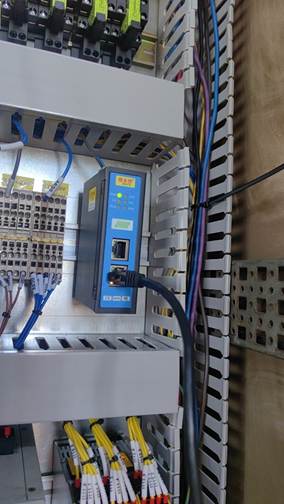

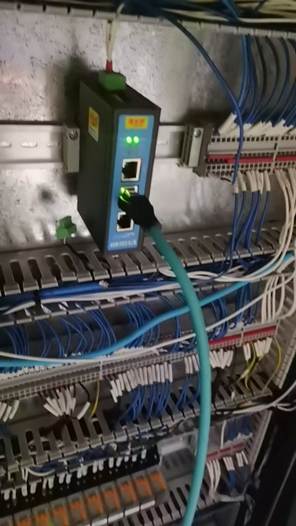

裝置區為 Zone 2 IIC T4，網關本體已取 NEPSI防爆合格證（GYB22.1187X）。現場采用 1″不銹鋼增安接線箱，網關 DIN導軌安裝，底部 M12雙口接地。ProfiNet側四路 RJ45經 Molex SST-DN4-PN隔離變壓器引出，每段電纜 ≤ 60 m，避免分支反射。EtherNet/IP側通過 1756-EN4TR的 Port 2星型接入，冗余環網（DLR）自愈時間 < 3 ms，確保單點斷纖不影響聯鎖。

五、軟件組態步驟

Studio 5000側
a.安裝 JM-PNM-EIP.eds文件，拖入“Generic EtherNet/IP Adapter”，設 128/128 Byte，RPI 4 ms；
b.創建 Controller Tags：SV1_Setpoint、SV1_Position、SV1_Status…共計 32個 REAL/WORD；
c.在 Task “ReactCtrl”內編寫比例-積分-微分（PID）功能塊，周期 8 ms，采用獨立指令 PID_PV_AUTOSPAN。

捷米特 Gateway Configuration Tool（V3.1）
a.選擇 PN-Master/EIP-Slave模式，導入 4份 PS2 GSDML（V2.35）；
b.配置站地址 192.168.2.21-24，設備名 “SV1~SV4”；
c.設定 SendClock 1 ms，Reduction Ratio 1:1，保證 4 ms等時同步；
d.啟用 “Fast Downlink”選項，使定位器在 SafePosition指令到達后 5 ms內進入安全位。

診斷與驗證
網關內置 Web Server（Port 8080），可在線查看 ProfiNet四站 Cyclic Counter、EtherNet/IP Connection Status； CompactLogix程序中調用 Get_Attribute_Single讀取 Assembly 101，可獲得網關溫度、電源電壓、雙口以太網包計數，方便預測性維護。

八、運行效果與收益

項目比原計劃提前 15天投運，一次性通過性能考核；

反應器進料比例偏差由改造前的 ±2.1 %降至 ±0.4 %，產品分子量分布指數 PDI下降 0.08，優品率提高 3.2 %；

蒸汽單耗降低 5.7 %，按年產 22萬噸計算，年節約 1.1萬噸 2.4 MPa蒸汽，折合人民幣 188萬元；

無需新增西門子 PLC及對應 SIL評估費用，節省直接投資 92萬元；

捷米特 JM-PNM-EIP網關體積小、功耗低（< 4 W），可直接替換原防爆箱內的老款 RS485?轉換器，為后續裝置智能化升級留出空間。

十、結論

借助捷米特JM-PNM-EIP工業級協議轉換網關，該企業無需改動原有 EtherNet/IP主控架構，即可把 ProfiNet閥門定位器納入統一控制平臺，實現反應器進料比例高精度調節與蒸汽流量串級控制。項目驗證了 JM-PNM-EIP工業級協議轉換網關在石油化工苛刻環境下的穩定性與實時性，也為后續更多跨協議設備（如 PROFIBUS PA分析儀、EtherCAT高速泵）接入提供了可復制、可推廣的模板
