在全球半導體技術飛速迭代的今天，芯片作為支撐現代科技運轉的 “核心引擎”，正朝著更輕薄、高性能的方向加速演進。而晶圓減薄技術，正是這場技術變革中不可或缺的關鍵環節，它如同為芯片量身定制的 “瘦身方案”，不僅是先進封裝流程里的必備步驟，更直接推動著半導體產業突破性能與體積的雙重限制。接下來，我們將從晶圓減薄的核心優勢、工藝特點、技術瓶頸等維度，全面拆解這項關鍵技術。

而晶圓薄化是實現集成電路小型化的主要工藝步驟，硅片背面磨至70微米的厚度被認為是非常關鍵的，因為它很脆弱。所以，晶圓減薄工藝也是半導體器件制造中的一項關鍵工藝，它的主要作用是在晶圓的背面進行研磨，將硅材料減薄，以便進行芯片的加工和封裝。

一、晶圓背部減薄技術的介紹

晶圓背部減薄，英文全稱為：Back Grinding，簡稱：BG，在半導體行業內通常被稱為：晶圓背面研磨，也可簡稱為：晶背減薄。它是指將已完成電路制造的晶圓背面通過機械研磨、化學拋光、濕法或干法蝕刻等方式，去除多余硅材料，使其達到目標厚度的工藝過程。

這一工藝發生在晶圓完成所有前道制造工序（包括光刻、蝕刻、沉積、離子注入等）之后，但在進入封裝環節之前。從技術演進的角度看，晶圓背部減薄（BG）經歷了三個發展階段：早期的手動研磨階段（精度低、損傷大）、自動化機械研磨階段（精度提升至±10微米）、如今的精密復合工藝階段（結合研磨、拋光、蝕刻，精度達±1微米以下）。

當前最先進的減薄工藝已經能夠將12英寸硅晶圓減薄至8-50微米的驚人厚度，且單片處理時間縮短至5-10分鐘。

二、晶圓背部減薄（BG）的目的

在后道制程階段，晶圓（正面已布好電路的硅片）在后續劃片、壓焊和封裝之前需要進行背面減薄（backthinning）加工以降低封裝貼裝高度，減小芯片封裝體積，改善芯片的熱擴散效率、電氣性能、機械性能及減小劃片的加工量。背面磨削加工具有高效率、低成本的優點，目前已經取代傳統的濕法刻蝕和離子刻蝕工藝成為最主要的晶圓背部減薄（BG）技術。

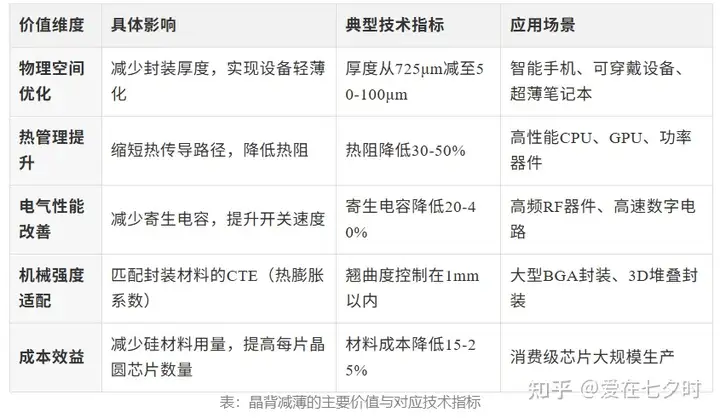

簡單來講，從物理原理層面分析，減薄帶來的性能提升主要源于三個效應：

1、熱傳導優化效應

根據傅里葉熱傳導定律，熱阻與材料厚度成正比。將晶圓厚度從700μm減至50μm，理論上熱阻可降低93%以上，這對于5G基站芯片、數據中心處理器等發熱量大的器件至關重要。

2、寄生參數降低效應

芯片背面的硅襯底與封裝基板之間會形成寄生電容，影響高頻信號完整性。減薄后，這一電容值顯著下降，使得射頻器件的工作頻率可提升15-30%。

3、機械應力協調效應

不同材料的熱膨脹系數差異會在溫度變化時產生應力，導致芯片開裂或界面分層。通過精確控制減薄后的厚度，可以使芯片與封裝材料之間的應力匹配度提升40-60%。

三、晶圓背部減薄（BG）的極限

晶圓背部減薄（BG）的極限厚度與晶圓的材質和尺寸有密切關系。較大的晶圓在減薄過程中更容易破裂。尺寸越大，減薄越困難。

而晶圓的材質多種多樣,一般有Si, GaAs, GaN, InP, LN,LT,玻璃，藍寶石，陶瓷等。LN,LT, GaAs, GaN等相對硅來說更脆,因此減薄的極限厚 度更大些。以硅為例,能夠將12寸硅片減薄到50um 左右。

四、晶圓背部減薄（BG）的工藝步驟

1、選取合適的晶圓

選擇晶圓時需要根據生產要求和成本考慮，一般選擇經過初步清洗和檢驗合格的單晶硅圓盤。

2、磨削

采用機械研磨、化學機械研磨等方法，將晶圓背面削薄，以提高晶圓在芯片制造過程中的加工性能和減少材料浪費。

3、清洗

研磨后需要對晶圓進行徹底的清洗，以去除研磨殘留物和污染物，以確保晶圓的質量和性能。

4、平坦度測量

對研磨后的晶圓進行平坦度測試，以確保后續加工過程中的精度。

5、檢驗

通過各種檢驗手段對晶圓再次進行檢驗，以確保晶圓完全符合制造標準和質量控制要求。減薄后的晶圓可用于芯片加工、封裝和測試等各個環節。晶圓背部減薄（BG）工藝的精度和穩定性對于保證半導體器件最終的品質和性能具有重要影響。

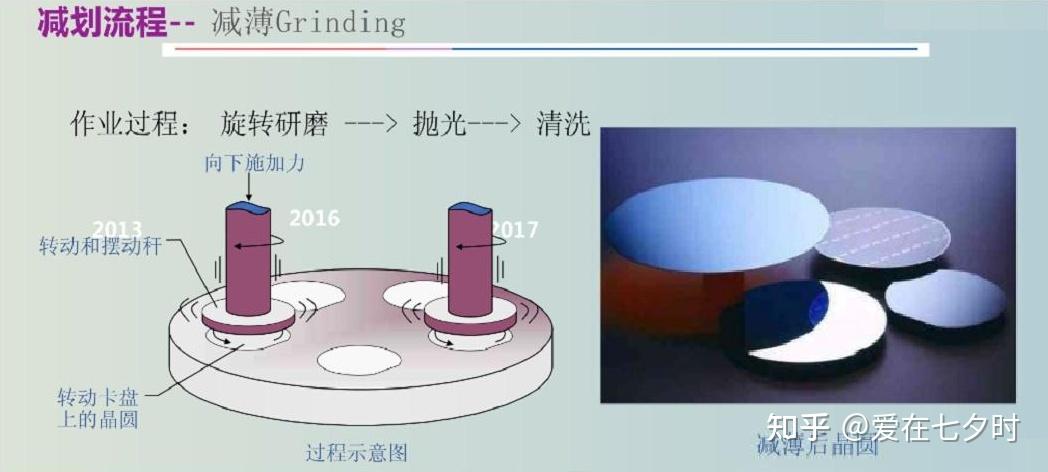

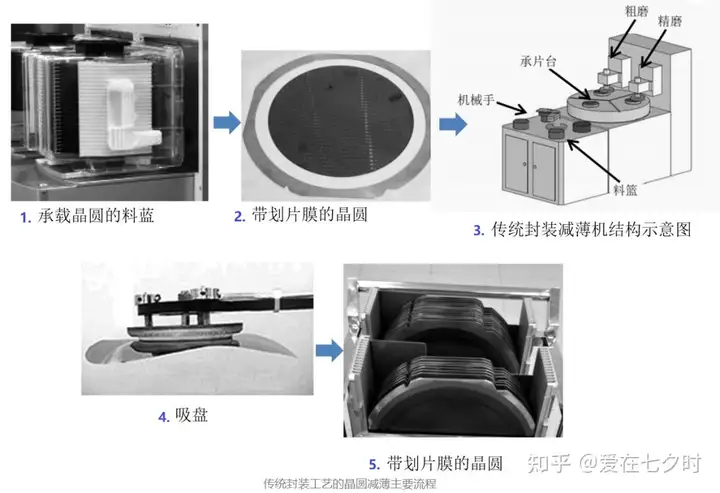

晶圓背部減薄（BG）的具體步驟是把所要加工的晶圓粘接到減薄膜上，然后把減薄膜及上面芯片利用真空吸附到多孔陶瓷承片臺上，杯形金剛石砂輪工作面的內外圓舟中線調整到硅片的中心位置，硅片和砂輪繞各自的軸線回轉，進行切進磨削。磨削包括粗磨、精磨和拋光三個階段。

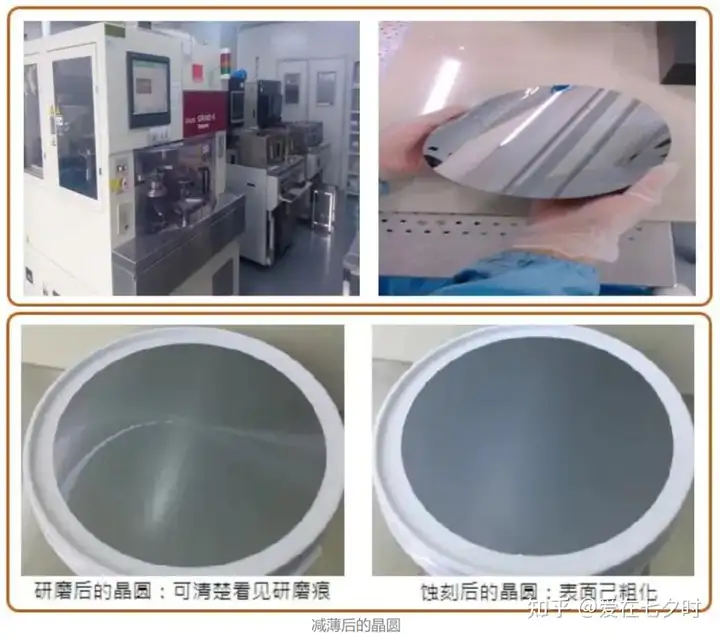

將從晶圓廠出來的Wafer進行背面研磨，來減薄晶圓達到封裝需要的厚度。磨片時，需要在正面（Active Area）貼膠帶保護電路區域，同時研磨背面。研磨之后，去除膠帶，測量厚度。

五、晶圓背部減薄（BG）工藝的類別

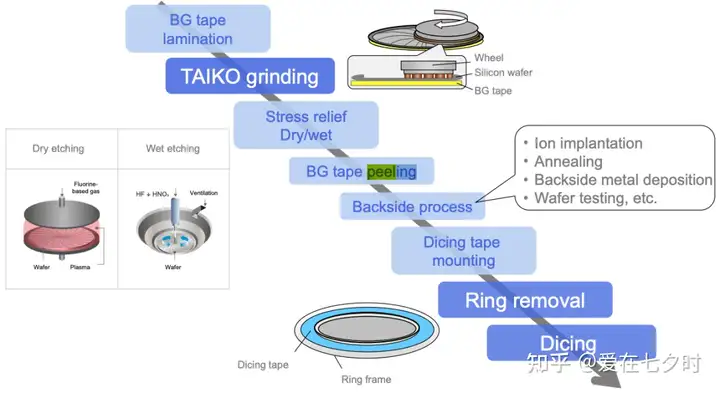

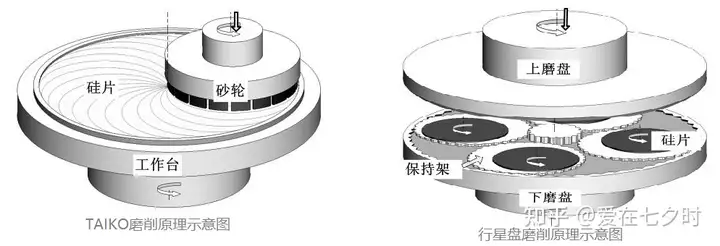

目前已經成功應用于硅片制備的磨削工藝有轉臺式磨削、硅片旋轉磨削、雙面磨削等。隨著單晶硅片表面質量需求的進一步提高，新的磨削技術也不斷提出，如TAIKO磨削、化學機械磨削、拋光磨削和行星盤磨削等。

1、轉臺式磨削

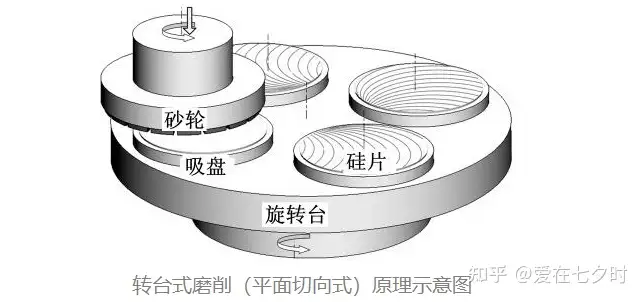

轉臺式磨削（rotarytablegrinding）是較早應用于硅片制備和背面減薄的磨削工藝，其原理如圖1所示。硅片分別固定于旋轉臺的吸盤上，在轉臺的帶動下同步旋轉，硅片本身并不繞其軸心轉動；砂輪高速旋轉的同時沿軸向進給，砂輪直徑大于硅片直徑。轉臺式磨削有整面切入式（faceplungegrinding）和平面切向式（facetangentialgrinding）兩種。整面切入式加工時，砂輪寬度大于硅片直徑，砂輪主軸沿其軸向連續進給直至余量加工完畢，然后硅片在旋轉臺的帶動下轉位；平面切向式磨削加工時，砂輪沿其軸向進給，硅片在旋轉盤帶動下連續轉位，通過往復進給方式（reciprocation）或緩進給方式（creepfeed）完成磨削。

減薄晶圓的機械背面研磨是常用的減薄方法之一，其基本流程包括以下幾個步驟：

a. 選取研磨機和研磨輪

選擇適用的研磨機和研磨輪是首要任務。一般選取剛性較好的研磨機，研磨輪的種類較多，如金剛石砂輪、綠碳化硅砂輪等，需要根據晶圓材料的不同而選擇不同的砂輪。

b. 研磨晶圓背面

將晶圓固定在研磨機的研磨盤上，并通過調整加載壓力、轉速、進給速度等參數，控制研磨量和表面粗糙度，使晶圓表面平整光滑。

c. 清洗晶圓背面

為了去除研磨過程中產生的余渣和污垢，需要用去離子水或其他適用的清洗溶液清洗晶圓背面。

d. 檢驗晶圓質量

對研磨過的晶圓進行質量檢驗，如檢查表面平整度、薄膜厚度等。機械背面研磨是減薄晶圓的一種可靠方法，通過控制研磨過程中的參數，可以獲得理想的減薄效果。

與研磨方法相比，轉臺式磨削具有去除率高、表面損傷小、容易實現自動化等優點。但磨削加工中實際磨削區（activegrinding）面積Ｂ和切入角θ（砂輪外圓與硅片外圓之間夾角）均隨著砂輪切入位置的變化而變化，導致磨削力不恒定，難以獲得理想的面型精度（TTV值較高），并容易產生塌邊、崩邊等缺陷。轉臺式磨削技術主要應用于200mm以下單晶硅片的加工。單晶硅片尺寸增大，對設備工作臺的面型精度和運動精度提出了更高的要求，因而轉臺式磨削不適合300mm以上單晶硅片的磨削加工。晶圓減薄中的機械背面研磨會造成晶圓表面的磨損，如果控制不好，就可能產生壓痕。常見的產生壓痕的原因如下：

a. 磨粒顆粒過大或過硬

如果研磨機使用的砂輪磨粒過大或硬度過高，容易對晶圓表面產生過高的切削力，形成壓痕。

b. 砂輪截面形狀和晶圓材料不匹配

砂輪截面形狀和晶圓材料不匹配，容易產生過高的切削力，切削力作用下的壓力不夠均勻，容易形成壓痕。

c. 研磨過程中的機械震動或機器不穩定

如果研磨機在運行過程中出現機械震動或者不穩定，會導致晶圓表面切削力不均勻，形成壓痕。

d. 研磨前準備不充分

如果晶圓表面有污垢或其他不良質量，很容易對研磨過程產生干擾，也可能產生壓痕。

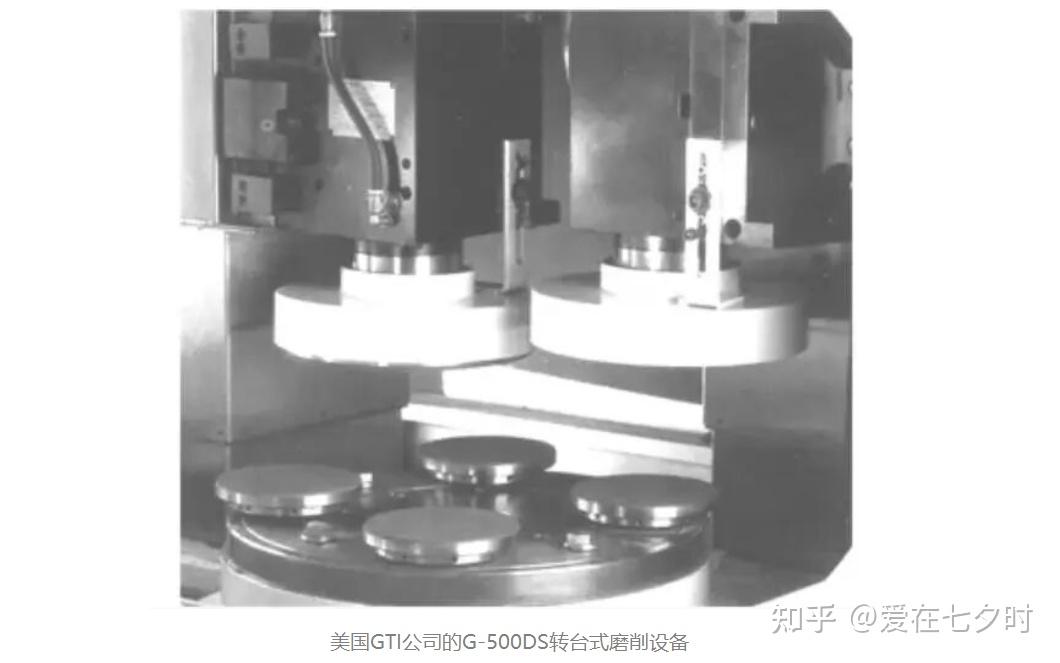

為提高磨削效率，商用平面切向式磨削設備通常采用多砂輪結構。例如在設備上裝備一套粗磨砂輪和一套精磨砂輪，旋轉臺旋轉一周依次完成粗磨和精磨加工，該形式設備有美國GTI公司的G-500DS（下圖）。

為了避免晶圓背部減薄（BG）中產生壓痕，可以采取以下的方法：

a. 選用匹配的砂輪和磨粒

根據晶圓材料的硬度、薄膜厚度等特征，選擇合適的砂輪和磨粒。磨粒尺寸應該逐漸減小，防止過大的磨粒造成損傷。

b. 控制研磨機參數

需要根據具體的晶圓材料、尺寸和研磨機選用的砂輪來調整研磨參數，包括加載壓力、轉速、進給速度等。

c. 維護研磨機器性能

研磨機需要保持正常的運行狀況，維修或更換老化部件和砂輪，避免機器不穩定或出現異常震動。

d. 根據需要進行清洗或其他前處理

在研磨之前要對晶圓進行適當的清洗或其他前處理，以避免研磨過程中出現干擾。

2、硅片旋轉磨削

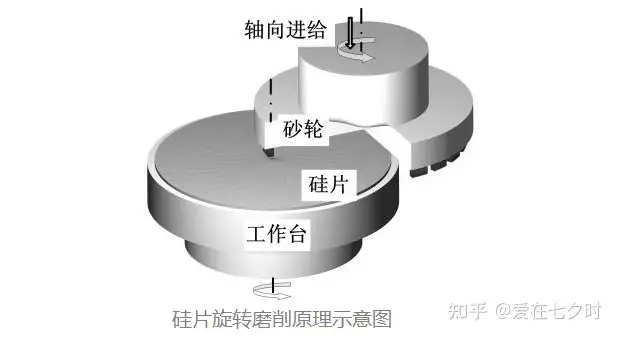

為了滿足大尺寸硅片制備和背面減薄加工的需要，獲得具有較好TTV值的面型精度。1988年日本學者Matsui提出了硅片旋轉磨削（in-feedgrinding）方法，其原理如圖3所示吸附在工作臺上的單晶硅片和杯型金剛石砂輪繞各自軸線旋轉，砂輪同時沿軸向連續進給。其中，砂輪直徑大于被加工硅片直徑，其圓周經過硅片中心。為了減小磨削力和減少磨削熱，通常把真空吸盤修整成中凸或中凹形狀或調整砂輪主軸與吸盤主軸軸線的夾角，保證砂輪和硅片之間實現半接觸磨削。

硅片旋轉磨削與轉臺式磨削相比具有以下優點：

a. 單次單片磨削，可加工300mm以上的大尺寸硅片；

b. 實際磨削區面積Ｂ和切入角θ恒定，磨削力相對穩定；

c. 通過調整砂輪轉軸和硅片轉軸之間的傾角可實現單晶硅片面型的主動控制，獲得較好的面型精度。

另外硅片旋轉磨削的磨削區和切入角θ還具有可實現大余量磨削、易于實現在線厚度與表面質量的檢測與控制、設備結構緊湊、容易實現多工位集成磨削、磨削效率高等優點。

為了提高生產效率，滿足半導體生產線需求，基于硅片旋轉磨削原理的商用磨削設備采用多主軸多工位結構，一次裝卸即可完成粗磨和精磨加工，結合其他輔助設施，可實現單晶硅片“干進干出（dry-in/dry-out）”和“片盒到片盒（cassettetocassette）”的全自動磨削。

3、雙面磨削

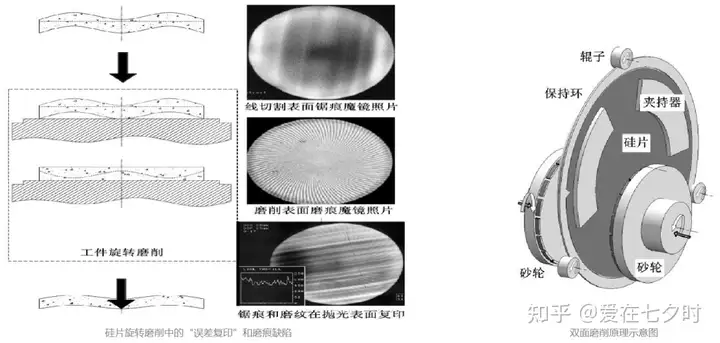

硅片旋轉磨削加工硅片上下表面時需要將工件翻轉分步進行，限制了效率。同時硅片旋轉磨削存在面型誤差復印（copied）和磨痕（grindingmark），無法有效去除線切割（multi-saw）后單晶硅片表面的波紋度（waviness）和錐度等缺陷，如圖4所示。為克服以上缺陷，在20世紀90年代出現了雙面磨削技術（doublesidegrinding），其原理如圖5所示。兩側面對稱分布的夾持器將單晶硅片夾持在保持環中，在輥子的帶動下緩慢旋轉，一對杯型金剛石砂輪相對位于單晶硅片的兩側，在空氣軸承電主軸驅動下沿相反的方向旋轉并沿軸向進給實現單晶硅片的雙面同時磨削。從圖中可看出，雙面磨削可有效去除去除線切割后單晶硅片表面的波紋度和錐度。按照砂輪軸線布置方向，雙面磨削有臥式和立式兩種，其中臥式雙面磨削能有效降低硅片自重導致的硅片變形對磨削質量的影響，容易保證單晶硅片兩面的磨削工藝條件相同，且磨粒和磨屑不易停留在單晶硅片的表面，是比較理想的磨削方式。

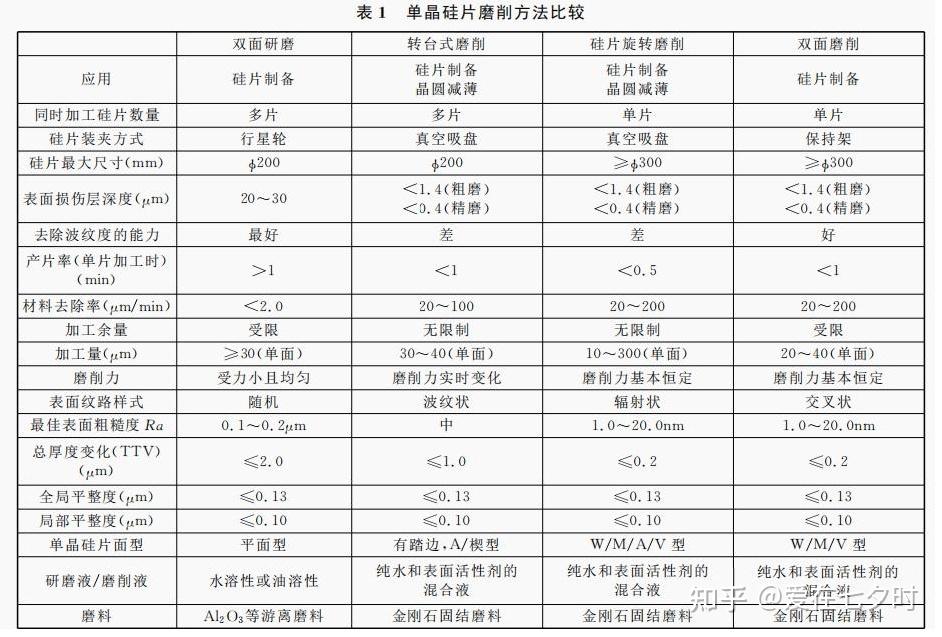

下表1所示為上述三種單晶硅片的磨削與雙面研磨的對比。雙面研磨主要應用于200mm以下硅片加工，具有較高的出片率。由于采用固結磨料砂輪，單晶硅片的磨削加工能夠獲得遠高于雙面研磨后的硅片表面質量，因此硅片旋轉磨削和雙面磨削都能夠滿足主流300mm硅片的加工質量要求，是目前最主要的平整化加工方法。選擇硅片平整化加工方法時，需要綜合考慮單晶硅片直徑大小、表面質量以及拋光片加工工藝等要求。晶圓的背面減薄加工只能選擇單面加工方法，如硅片旋轉磨削方法。

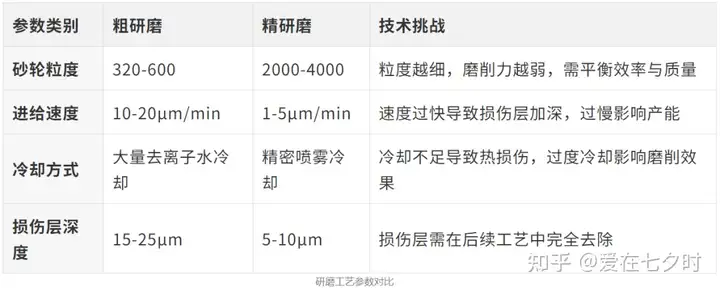

硅片磨削加工中除了選擇磨削方法，還要確定選擇合理的工藝參數如正向壓力、砂輪粒度、砂輪結合劑、砂輪轉速、硅片轉速、磨削液黏度及流量等，確定合理的工藝路線。通常采用包括粗磨削、半精磨削、精磨削、無火花磨削和緩退刀等磨削階段的分段磨削工藝獲得高加工效率、高表面平整度、低表面損傷的單晶硅片。

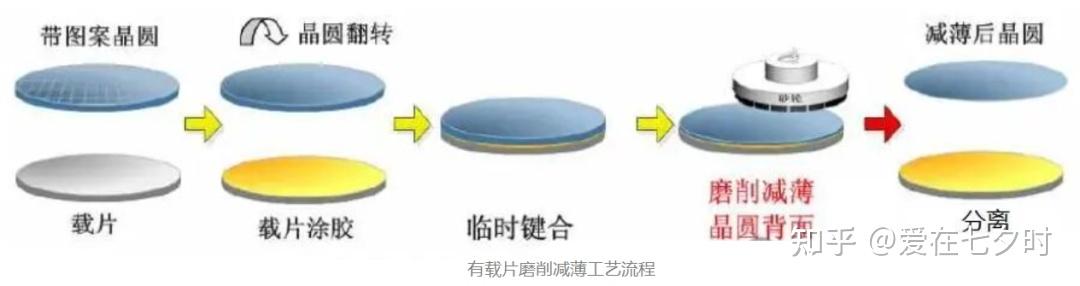

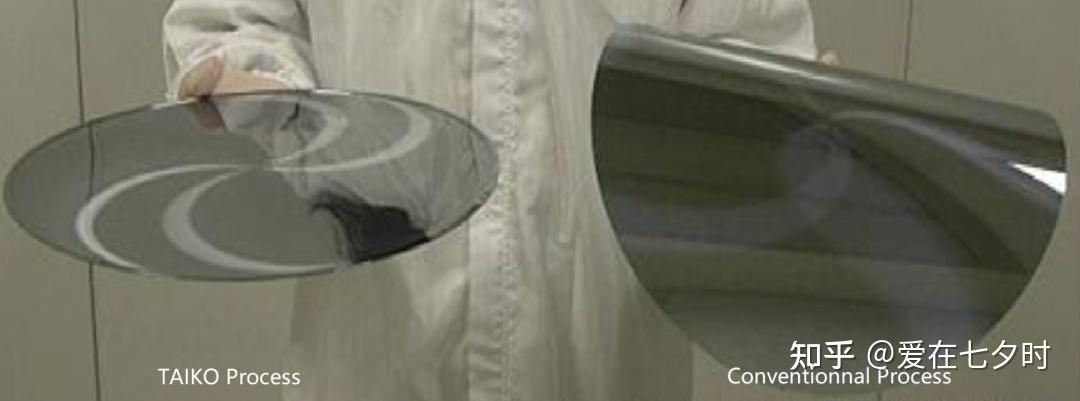

有載片磨削減薄技術和留邊磨削技術，如下圖：

六、晶圓背部減薄（BG）研磨工序介紹

常見的用于晶圓背部減薄（BG）用的機械背面研磨設備有以下幾種：

1、行星式研磨機（Planetary Polisher）

行星式研磨機是一種典型的機械背面研磨設備，適用于減薄硅晶圓。晶圓通過真空吸盤懸掛在研磨盤上，盤面帶有4-6個支架，上面鎖定著晶圓。研磨機研磨盤高速旋轉，在控制好壓力的情況下，研磨盤與晶圓之間的空氣縫隙壓縮，以達到研磨作用。該研磨機結構緊湊、研磨效果好。

2、旋盤式研磨機

旋盤式研磨機采用多個研磨盤旋轉和旋轉運動的方式對晶圓進行研磨。晶圓通過吸盤吸附，盤面由多個小盤組成。在控制好研磨參數，如壓力、轉速、砂輪選用等參數的情況下，可以控制研磨過程中產生的量和表面粗糙度，同樣適用于多種材料晶圓減薄。

3、輪盤式研磨機

輪盤式研磨機是一種大盤直徑的平面研磨機，適用于大型硅晶圓的研磨。盤面上具有多個研磨輪，磨盤磨槽上帶有一定的斜角，可以研磨出很好的表面均勻度。并且，晶圓和研磨輪之間的壓力可以通過氣浮體和液壓進行控制，以達到最佳研磨效果。

4、旋轉碟式研磨機

旋轉碟式研磨機基于碟式研磨，具有高效、高精度和高均勻度的特點，適用于硅晶圓、藍寶石晶圓、氮化硅晶圓等多種材料晶圓減薄。旋轉碟式研磨機通過改變加工參數如磨輪、磨粒、壓力等實現研磨硅片表面的平整化。

總之，不同的機械背面研磨設備適用于不同的晶圓減薄材料和精度要求，選擇合適的設備可以提高減薄效率和質量。

七、晶圓背部減薄（BG）拋光工序介紹

晶圓背部減薄（BG）的另一種方法是通過拋光來完成。拋光是一種磨削表面的機械加工方法，常見于超精密加工領域。拋光過程需要使用特殊的拋光機器和拋光布或砂紙等工具。

1、拋光常見步驟a. 選取拋光機和拋光布

與研磨類似，拋光也需要選取合適的拋光機器和拋光布。拋光機器通常是高精度控制的機器，拋光布的材料和尺寸需與晶圓材料和大小匹配。

b. 拋光晶圓背面

將晶圓裝載到拋光機上，并逐步調整拋光壓力、轉速等參數，使晶圓表面達到理想的粗糙度。

c. 清洗晶圓背面

清洗過程類似于研磨過程中的清洗步驟，也需要用去離子水等適當的清洗液清洗晶圓背面，以去除拋光過程中產生的殘留。

d. 檢驗晶圓質量

與研磨過程相似，拋光完成后需要對晶圓進行質量檢驗，如檢查平整度、薄膜厚度等。

拋光是一種高效、精確的減薄方法，能夠在達到強制性減薄的同時保持晶圓表面的完整性和光潔度。但需要注意的是，拋光過程需要結合物理化學性質及工藝流程進行合理設計，以保證晶圓的質量安全。

晶圓背部減薄（BG）過程中通過拋光來達到厚度控制的目的，與機械背面研磨相比，拋光的減薄效果更為均勻，而且表面的光潔度也更高。拋光過程對于晶圓的材料性質選擇、表面情況、拋光機器和拋光布的選擇等因素都有著很高的要求，如果處理不當就可能對晶圓造成損傷。

2、拋光損傷原因

以下是拋光過程中，可能造成損傷的原因：

a. 拋光劑的選擇導致材料浸蝕

拋光劑能有效地去除表面材料，但如果選擇的拋光劑具有太強的溶解能力，就很容易將晶圓表面的材料浸蝕掉，造成晶圓表面凹凸不平。

b. 拋光參數設置不當

不恰當的參數設置，包括拋光時間、拋光扭力、磨料類型和性能、荷載、轉速以及絲網粗細等因素，可能會對晶圓表面造成不均勻的磨損和形狀變化。

c. 拋光布表面瑕疵

在晶圓拋光過程中，如果使用的拋光布表面存在瑕疵，例如微小的裂紋或顆粒雜質，就會在晶圓表面留下物理痕跡和拋光痕跡。

d. 機械振動或機器不穩定

如果拋光機在運行時出現機械振動或不穩定的情況，會導致拋光不均勻，在其表面產生形狀變化和痕跡損傷。因此，在進行晶圓厚度減薄的過程中，如需采用拋光技術，需要考慮多個因素，并且進行科學、規范的操作和參數設置，以盡可能避免對晶圓的損傷，保證晶圓的質量和穩定性。

3、拋光常用設備

晶圓背部減薄（BG）中常用的拋光設備有以下三種：

a. 垂直式拋光機

垂直式拋光機使用的拋光方法是以旋轉的拋光盤來研磨晶圓，通常使用氣流或真空吸附方式固定晶圓。該機型適用于小晶圓以及其他形狀非標準的晶圓。垂直式拋光機通過荷載磨料或懸浮的液態磨料來實現拋光，但由于拋光盤和鋼絲繩等的磨損，使用壽命相對較短。

b. 旋盤式拋光機

旋盤式拋光機也是一種常用的拋光設備，通常使用與普通研磨機相同的氣動或真空吸附方式來固定晶圓。旋盤式拋光機采用旋轉的研磨盤，較為適于晶圓邊緣的加工。它的優點是操作簡單，易于實現自動化生產。出現技術故障時，可自行更換研磨盤。

c. 行星式拋光機

行星式拋光機也是一種常用的拋光設備，通過4-6個波動式的支架鎖定晶圓并控制其擺動，制造出類似行星運行的狀態。這種拋光方式可以達到略高于旋轉盤式拋光機的拋光均勻度。行星式拋光機的拋光時間相對其他設備更短，每個晶圓的加工時間約為15-20分鐘，有效提高生產效率和加工質量。除了以上設備，還有其他基于平板和夾具等不同原理的拋光機種類。需要根據實際需求，結合晶圓尺寸、材質等選擇合適的拋光設備。

八、晶圓背部減薄（BG）工藝的難點

1、精確控制減薄厚度較難

晶圓的均勻厚度對于保證整批晶圓中的器件具有一致性至關重要。如果采用刻蝕的方法進行減薄，晶圓厚度的均勻性將得不到保障。

2、控制表面質量較難

減薄過程中經常會產生表面粗糙度過大、微裂紋，顆粒等其他表面缺陷。

3、應力控制較難

減薄過程中會引入熱應力和機械應力,這些應力會導致晶圓彎曲、變形或產生內部缺陷等。

九、晶圓背部減薄（BG）技術的挑戰和解決方案

晶圓減薄過程中，晶圓損傷、殘余應力等問題是技術上的主要挑戰。為了解決這些問題，行業內不斷探索更先進的減薄技術和改進現有技術。例如，通過優化機械磨削參數、開發更高效的CMP拋光劑、使用先進的干法蝕刻技術等方法來減少晶圓損傷和提高減薄精度。

1、翹曲問題的成因及解決方案

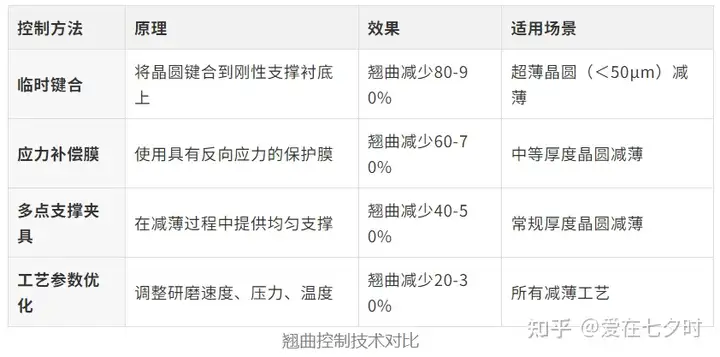

當前減薄過程中最棘手的問題之一是晶圓翹曲，當厚度從700μm減至50μm時，晶圓就像一張紙一樣容易變形。

同時，翹曲的產生源于多種因素的復合作用：

a. 殘余應力釋放：前道工藝中積累在硅片內的應力在減薄后失去約束而釋放。

b. 熱應力失配：保護膜、膠帶與硅片的熱膨脹系數不同，在溫度變化時產生應力。

c. 重力效應：超薄晶圓在自重作用下就會產生可觀的彎曲。

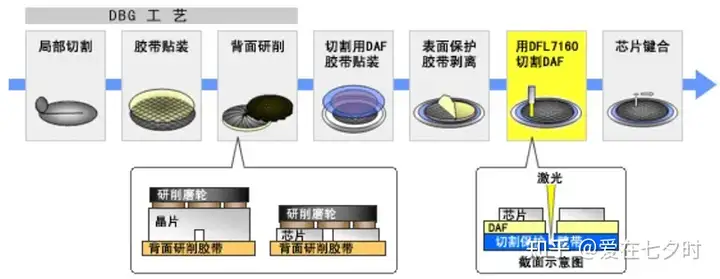

SDBG激光隱形切割技術，一種顛覆性的解決方案。即“先在比較厚的晶圓做切割，再去減薄”。這種先切割后減薄的逆向工藝路徑，徹底避開了薄晶圓切割時的翹曲難題。

技術原理如下：

a. 隱形切割：在晶圓內部（距離表面一定深度）聚焦激光，通過多光子吸收效應在硅內部產生改質層，而不損傷表面電路。

b. 預切割完成：沿芯片邊界在內部形成分離層，晶圓表面仍保持完整。

c. 后續減薄：進行背面減薄，當減薄至改質層時，芯片自動分離。

d. 機械擴展：通過拉伸使芯片完全分離。

這一技術的核心優勢在于：

a. 零翹曲切割：切割時晶圓仍保持原始厚度，剛性足，無翹曲。

b. 無碎屑污染：激光切割不產生硅粉塵，提高器件可靠性。

c. 窄街寬度：切割道寬度可縮小至20μm以下，提高晶圓利用率。

2、損傷層控制的成因和解決方案

研磨過程中產生的亞表面損傷層是影響器件性能的關鍵因素。其中，損傷層包含位錯、微裂紋、非晶化區域等缺陷，會充當載流子復合中心，降低少數載流子壽命，增加漏電流。

通常損傷層的典型結構分為三層：

a. 非晶化層：最表層，硅晶體結構完全破壞，厚度約10-50nm。

b. 嚴重損傷層：晶體結構嚴重變形，位錯密度高達101?/cm2，厚度約100-500nm。

c. 輕微損傷層：晶格畸變逐漸減輕，延伸至數微米深度。

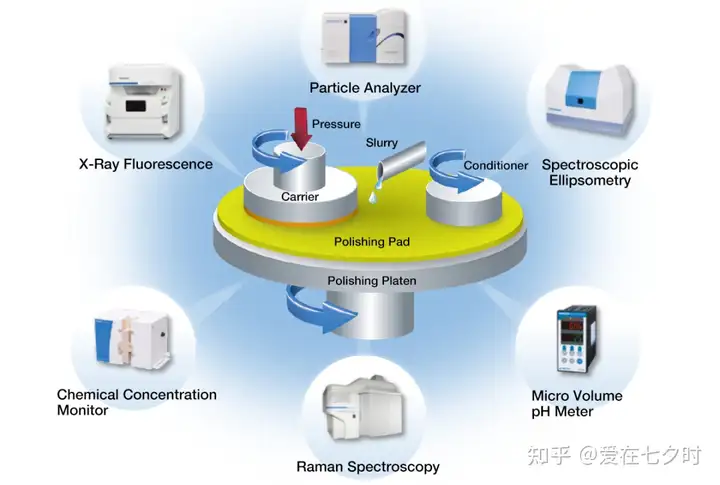

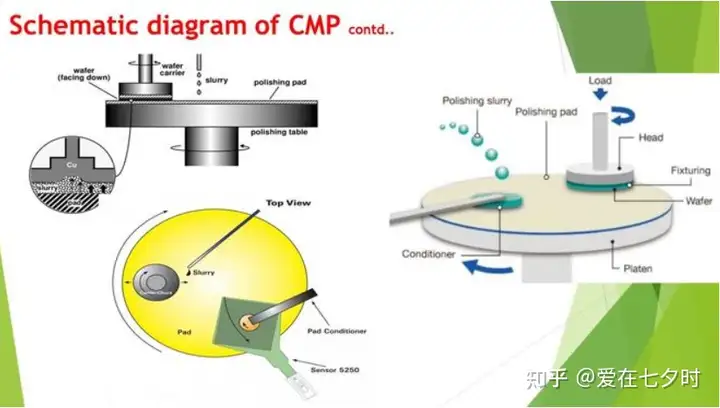

采用復合減薄工藝鏈，即：“研磨+CMP+蝕刻”復合工藝，將表面粗糙度從研磨后的1μm降低至CMP后的0.4nm以下。這一突破的關鍵在于：

a. HNA 預處理：在CMP前使用HF-HNO?-CH?COOH混合溶液進行預處理，選擇性去除非晶層和嚴重損傷層。

b. 兩步CMP工藝：第一步使用較硬的拋光墊和較大顆粒，快速去除損傷層；第二步使用軟墊和納米顆粒，獲得超光滑表面。

c. 終點檢測技術：通過激光干涉儀實時監測厚度，精度達±0.1μm，確保損傷層被完全去除而不過度減薄。

3、厚度均勻性的成因和解決方案

對于12英寸晶圓，將厚度均勻性控制在±1μm以內是一項極具挑戰的任務。厚度不均會導致多個問題：

a. 封裝應力集中：薄區域應力大，易開裂。

b. 電性能差異：不同厚度區域的器件參數漂移。

c. 后續工藝困難：不均勻的晶圓在鍵合、切割時成功率低。

可通過2024年市場上推出的一款減薄貼膜一體機的“智能減薄系統”，通過多項技術創新實現了卓越的均勻性控制：

a. 多區壓力控制：研磨頭分為多個獨立壓力區，根據實時厚度測量動態調整各區壓力。

b. 自適應進給算法：基于機器學習模型，預測不同區域的材料去除率，優化研磨路徑。

c. 在線厚度測量：集成紅外干涉厚度測量儀，每秒采樣1000次，實時反饋控制。

d. 溫度場均勻控制：通過多通道冷卻液分布系統，將晶圓溫度梯度控制在±0.5℃以內。

十、晶圓背部減薄（BG）技術未來展望

保守估計未來五年，晶圓背部減薄（BG）產業將呈現三大趨勢：

1、工藝鏈深度融合

減薄不再是一個獨立的工藝環節，而是與前道制造、封裝測試深度融合。TSMC的 3D Fabric平臺已經將減薄作為標準工藝模塊集成到代工服務中。這種整合可以減少晶圓周轉次數，降低污染風險，提高整體良率。

2、設備智能化升級

基于工業互聯網和數字孿生技術，下一代減薄設備將實現：

a. 預測性維護：通過振動、溫度、電流等多傳感器數據，提前預判設備故障。

b. 自適應工藝：根據每片晶圓的初始狀態（厚度、翹曲、應力）自動生成最優工藝參數。

c. 遠程協同：設備廠商可通過云端實時監控全球設備運行狀態，提供遠程技術支持。

3、新材料新工藝涌現

隨著二維材料（如石墨烯、二硫化鉬）、柔性半導體等新興材料的應用，減薄技術需要適應全新的物理特性和工藝要求。例如，柔性芯片的減薄需要在不破壞柔性的前提下實現超薄化，這對支撐和傳輸系統提出了全新挑戰。

從可持續發展的角度上來講，半導體制造業是高能耗、高水耗行業，減薄工藝也不例外。所以未來發展的綠色方向包括：

a. 水資源循環：研磨和清洗用的去離子水，回收率可從當前的70%提升至95%以上。

b. 化學品減量：通過工藝優化，將CMP拋光液用量減少30-50%。

c. 能源效率提升：采用變頻電機、高效泵組，設備能耗降低20-30%。

d. 硅屑回收：研磨產生的硅粉，經過提純后可用于太陽能電池原料，實現資源循環，薄如蟬翼，力扛千鈞。

從一塊厚度原始晶圓，到薄如蟬翼卻承載著數十億晶體管的芯片，晶圓背部減薄（BG）技術完成了半導體制造中最具“反差感”的蛻變。這項技術看似只是簡單的“削薄”，實則融合了材料科學、機械工程、流體力學、控制理論等多學科智慧，是精密制造領域的集大成者。

這一切都昭示著：中國半導體制造業正在從跟隨者向并行者、最終向領跑者轉變。晶圓背部減薄（BG）的故事，不僅是關于“薄”的技術故事，更是關于“厚”的產業積淀——深厚的研發投入、厚實的人才儲備、厚植的產業生態。當每一片晶圓都以微米級的精度被精心打磨，當每一個芯片都在極限厚度下穩定工作，我們看到的不僅是技術的進步，更是一個國家制造業由大變強的堅實步伐。

在半導體這個全球競爭最激烈的科技領域，晶圓背部減薄（BG）這樣看似“配角”的工藝，實則是決定最終產品競爭力的“關鍵先生”。它提醒我們：在追逐最先進制程、最復雜架構的同時，那些基礎工藝的持續精進，同樣是構建技術護城河不可或缺的基石。晶圓背部減薄（BG）技術將繼續在半導體產業的星辰大海中，扮演著連接現實與夢想的精密橋梁。

十一、總結一下

隨著半導體技術的不斷進步，超薄晶圓的普及對相關材料和設備的需求也在與日俱增。硅和玻璃作為載體晶圓的兩種主要材料，各自具有不可替代的優點。硅晶圓能與現有設備和工藝流程高度兼容，而玻璃則在熱膨脹控制方面表現出色，特別適用于高溫精密工藝。在選擇合適的材料與工藝時，制造商需要綜合考慮成本、粘接性能及解鍵能力等因素，以確保最終的生產效果。

從未來的發展趨勢看，超薄晶圓技術將不斷向更專業化的方向發展，尤其在高頻、高效能的電子設備中，其應用潛力依舊廣闊。制造商必須不斷改進工藝，采用最新的材料和工具，以適應市場對性能和可靠性的雙重需求。同時，隨著芯片尺寸的不斷縮小，晶圓的加工工藝也亟須更新，以滿足技術進步帶來的挑戰和機會。超薄晶圓技術不僅將再次深度改變半導體行業的格局，也為相關產業的創新與發展注入了新的活力。

另外，再加上晶圓背部減薄（BG）技術的持續發展，它作為加工超薄晶圓的一項重要工藝且不可或缺的環節，離不開經過精心減薄的晶圓所承載的復雜電路與性能。晶圓背部減薄（BG）作為半導體制造中的一項關鍵技術，對于提升芯片性能、優化封裝設計和增強散熱效率等方面具有重要意義。

同時，未來的研究方向可能包括開發更高效、更低損傷的減薄技術，以及探索新的材料和工藝，以適應日益嚴苛的性能和尺寸要求。除了環保和成本效益是推動技術創新的重要因素外，晶圓背部減薄（BG）也將繼續推動半導體行業向著更高精度和更小尺寸的方向發展。

參考資料：

1. 朱祥龍, 康仁科, 董志剛,等. 單晶硅片超精密磨削技術與設備[J]. 中國機械工程, 2010(18):9.

2. 衣忠波, 叢瑞, 常慶麒. 超薄晶圓減薄工藝研究[J]. 電子工業專用設備, 2020, 49(1):6.

3. 楊生榮, 王海明, 葉樂志. 晶圓減薄拋光工藝對芯片強度影響的研究[J]. 電子工業專用設備, 2020, 49(3):4;

4. 李彧. 晶圓留邊磨削減薄工藝基礎研究[D]. 大連理工大學.

5. https://www.bilibili.com/read/cv122

6. 芯片“瘦身”成熱點，灣芯展減薄機、切割機“各顯神通”，南方+，2025年10月16日

7. 大尺寸晶圓鍵合/減薄及其高性能器件應用，中國科學院上海硅酸鹽研究所，2024年12月18日

8. MOSFET 晶圓后端工藝 晶圓減薄 BGBM FSM │ iST宜特，宜特科技，2025年8月25日

9. 美迪凱“一種超薄晶圓BGBM減薄背金加工方法”專利公布，北京知識產權局，2025年5月6日

10. 機械系路新春教授帶領研發首臺12英寸超精密晶圓減薄機正式進入集成電路大生產線，清華大學機械工程系，未注明日期
