針對高效能電力電子系統的BMF540R12MZA3半橋SiC碳化硅ED3功率模塊構建ANPC拓?fù)洌簱Q流路徑解析與控制策略?xún)?yōu)化研究

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言：寬禁帶半導體與多電平拓?fù)涞娜诤戏妒?/p>

在當前全球能源結構轉型與電氣化浪潮的推動下，電力電子變換器正面臨著前所未有的性能挑戰。無論是吉瓦級的光伏電站、兆瓦級的風力發電系統，還是對功率密度要求極高的電動汽車（EV）超級充電站，提升能量轉換效率、降低系統成本并確保極高的可靠性已成為行業共識。傳統的兩電平電壓源逆變器（2L-VSI）受限于硅基器件（Si IGBT）的耐壓與開關損耗特性，在處理1500V及以上高壓直流母線時顯得力不從心，往往需要串聯器件或使用龐大的輸出濾波器，這直接增加了系統的體積與成本。在此背景下，三電平有源中點鉗位（3-Level Active Neutral Point Clamped, 3L-ANPC）拓?fù)鋺{借其優越的電壓輸出質量、靈活的損耗分布控制能力以及對高壓應用的出色適應性，成為了中高壓大功率變換器的首選方案 。

與此同時，碳化硅（SiC）作為第三代寬禁帶半導體的代表，憑借其高擊穿場強、高熱導率和極低的開關損耗，正在重塑電力電子系統的設計邊界。然而，SiC器件高昂的單體成本一直是阻礙其全面替代硅器件的主要障礙。為了在性能與成本之間取得最佳平衡，基于標準半橋模塊構建ANPC拓?fù)涑蔀榱艘环N極具吸引力的工程路徑。特別是采用BASIC Semiconductor（基本半導體）推出的BMF540R12MZA3型號1200V SiC MOSFET半橋模塊，結合其Pcore?2 ED3封裝的高可靠性，能夠以積木化的方式搭建出高性能的ANPC相位橋臂 。

傾佳電子探討利用三個BMF540R12MZA3半橋模塊構建3L-ANPC拓?fù)涞南到y(tǒng)工程問題。不同于采用定制化的單模塊ANPC封裝，多模塊分立構建方式雖然在供應鏈靈活性和成本控制上具有優勢，但也引入了更為復雜的換流回路和寄生電感挑戰。傾佳電子將從器件特性的微觀分析出發，延伸至拓?fù)錁?gòu)建的介觀布局，最終落腳于宏觀的控制策略?xún)?yōu)化，全方位解析如何通過精細化的換流路徑管理和主動熱平衡控制，最大化SiC模塊的性能潛力，實現電力電子系統的高效率與成本優化。

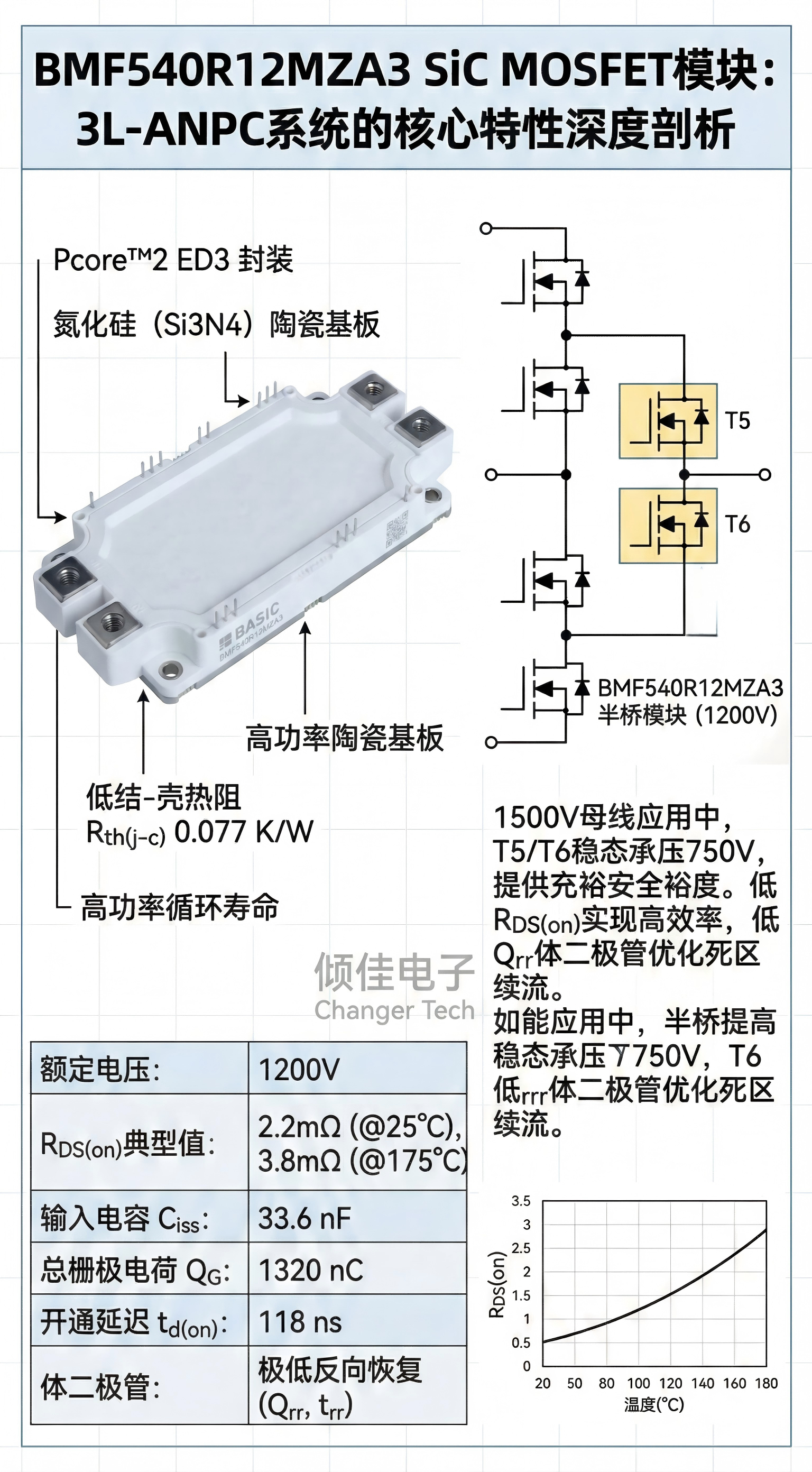

2. BMF540R12MZA3 SiC MOSFET模塊特性深度剖析

構建高效ANPC系統的基石在于對核心功率器件特性的深刻理解。BMF540R12MZA3作為一款專為高性能應用設計的1200V半橋模塊，其電氣與熱機械參數直接決定了系統設計的上限。

2.1 靜態電氣特性與導通損耗優勢

BMF540R12MZA3模塊集成了兩顆串聯的SiC MOSFET芯片，形成標準的半橋結構。其漏源極擊穿電壓（VDSS?）為1200V，這一電壓等級對于1500V直流母線系統至關重要 。在3L-ANPC拓?fù)渲?，每個開關管在穩態下僅承受一半的母線電壓（即750V），這意味著1200V的額定電壓提供了充裕的安全裕度，足以應對宇宙射線引起的單粒子翻轉（SEB）失效風險以及開關瞬態的電壓過沖，從而顯著提升系統的可靠性 。

該模塊最引人注目的靜態參數是其極低的導通電阻（RDS(on)?）。在結溫Tvj?=25°C、柵極電壓VGS?=18V的條件下，典型導通電阻僅為2.2 mΩ；即使在Tvj?=175°C的極端高溫下，電阻值也僅上升至3.8 mΩ 。這種正溫度系數特性雖然會導致高溫下?lián)p耗略微增加，但對于并聯均流非常有利。相比于同規格的Si IGBT，SiC MOSFET沒有拐點電壓（Knee Voltage），呈現出純電阻特性，這使得其在輕載和部分負載條件下的導通損耗極低，非常契合光伏逆變器等實際工況中長期處于非滿載運行的特點。

2.2 動態開關特性與體二極管優化

ANPC拓?fù)涞母咝н\(yùn)行高度依賴于器件的快速開關能力。BMF540R12MZA3的輸入電容（Ciss?）典型值為33.6 nF，總柵極電荷（QG?）為1320 nC 。這些參數表明，雖然驅動該模塊需要具備較高峰值電流能力的柵極驅動器，但相比于同電流等級的IGBT模塊，其開關速度有數量級的提升。模塊的開通延遲時間（td(on)?）僅為118 ns，上升時間（tr?）為60 ns ，這種納秒級的開關速度極大地降低了開關交疊損耗（Eon?和Eoff?），使得系統可以運行在數十千赫茲（如20kHz-60kHz）的開關頻率下，從而大幅減小輸出濾波電感和電容的體積與成本 。

更為關鍵的是，該模塊集成了性能優化的體二極管（Body Diode）。在傳統的Si-IGBT ANPC應用中，反并聯二極管的反向恢復電流是造成開通損耗和電磁干擾（EMI）的主要源頭。SiC MOSFET的體二極管雖然其正向壓降較高，但具有極低的反向恢復電荷（Qrr?）和反向恢復時間（trr?）。BMF540R12MZA3通過工藝優化進一步改善了體二極管的反向恢復行為，這對于ANPC拓?fù)渲猩婕八绤^(qū)時間的續流過程至關重要，能夠有效抑制“二極管反向恢復致死”效應，降低互補開關管的開通應力。

2.3 Pcore?2 ED3封裝的熱機械特性

在高功率密度應用中，熱管理是核心瓶頸。BMF540R12MZA3采用了先進的Pcore?2 ED3封裝，其核心在于使用了氮化硅（Si3?N4?）陶瓷基板3。相比傳統的氧化鋁（Al2?O3?）基板，Si3?N4?具有更高的機械強度和熱導率。

熱阻優化： 模塊的結到殼熱阻（Rth(j?c)?）低至0.077 K/W ，配合銅基板的高效熱擴散能力，使得芯片產生的熱量能迅速傳導至散熱器。

功率循環能力： ANPC拓?fù)湓趫?zhí)行主動熱平衡策略時，器件會經歷頻繁的溫度波動。Si3?N4?基板優異的熱膨脹系數匹配性顯著提升了模塊的功率循環（Power Cycling）壽命，使其能夠承受ANPC特有的復雜調制策略帶來的熱應力循環，這對于海上風電或高頻啟動的電機驅動應用尤為關鍵 。

3. 基于三模塊架構的ANPC拓?fù)錁?gòu)建方案

利用三個標準的半橋模塊來構建一個單相ANPC橋臂，是一種在工業界極具成本效益的“搭積木”式方案。這種方案避免了定制六合一（6-in-1）ANPC模塊的高昂開模成本和單一供應商風險，同時利用了標準半橋模塊大規模量產帶來的成本與供應鏈優勢 。本節將詳細闡述如何利用BMF540R12MZA3實現這一拓?fù)溥B接。

3.1 拓?fù)浣Y(jié)構與模塊功能分配

標準的3L-ANPC單相拓?fù)浒?個開關管：T1、T2、T3、T4、T5、T6。其中：

T1/T4 為外側開關管（Outer Switches），分別連接直流母線正極（DC+）和負極（DC-）。

T2/T3 為內側開關管（Inner Switches），串聯在中間，其中點連接負載（AC Output）。

T5/T6 為有源鉗位開關管（Clamping Switches），分別連接中性點（Neutral Point, NP）與T1/T2及T3/T4的連接點。

利用三個半橋模塊（記為Module 1, Module 2, Module 3）構建此拓?fù)涞淖罴盐锢磉B接方案如下 ：

表格 1：三模塊ANPC構建方案的器件映射關系

3.2 詳細接線路徑與電氣連接

基于BMF540R12MZA3的引腳定義（DC+端子9/10/11，中點端子5，DC-端子2/3），具體的物理接線邏輯如下：

高壓輸入側與上鉗位（Module 1）：

HB1的DC+端子連接系統DC+母線排。

HB1的DC-端子（源極）連接系統中性點（Neutral）母線排。

HB1的中點輸出端子（Phase Out）形成內部節點Node A。注意：這里利用了半橋模塊內部T1源極與T5漏極已相連的特性，非常巧妙地構成了T1與T5的公共點。

低壓輸入側與下鉗位（Module 2）：

HB2的DC+端子（漏極）連接系統中性點（Neutral）母線排。

HB2的DC-端子連接系統DC-母線排。

HB2的中點輸出端子形成內部節點Node B。此處利用了T6源極與T4漏極的內部連接，構成了T6與T4的公共點。

輸出級（Module 3）：

HB3的DC+端子連接至Node A（即HB1的中點）。這意味著需要一根低電感的母線排跨接HB1中點與HB3正極。

HB3的DC-端子連接至Node B（即HB2的中點）。同樣需要低電感連接。

HB3的中點輸出端子直接連接至系統的AC輸出濾波器。

這種配置方式被稱為“折疊式”或“非對稱”布局，其最大的優點是充分利用了標準半橋模塊內部的低感互連，將T1-T5和T6-T4這兩個關鍵的換流回路部分集成在模塊內部 。

3.3 電壓應力分布與1500V系統適配性

在上述配置下，所有開關管（T1-T6）在穩態關斷時，理論上承受的電壓均為VDC?/2。例如，當輸出為正電平（T1, T2導通）時，T5承受VDC?/2（T1導通將Node A拉至DC+，T5源極接NP），T3承受VDC?/2（Node A為DC+，AC Out為DC+，而Node B通過T6接NP，T3關斷承受Node A到Node B的電壓？不，T3關斷承受AC Out到Node B的壓差）。

對于1500V直流系統，半母線電壓為750V。BMF540R12MZA3的1200V耐壓提供了450V的電壓裕量，這對于應對由于長母線互連導致的關斷電壓尖峰（Voltage Overshoot）至關重要。相比于使用650V器件搭建ANPC（裕量極?。?，1200V SiC器件方案允許在雜散電感稍大的模塊化連接中安全運行，降低了對母線排疊層工藝的極端苛刻要求 。

4. 換流路徑分析與寄生電感影響

在模塊化構建的ANPC系統中，換流回路（Commutation Loop）的物理長度直接決定了系統的動態性能和電磁干擾水平。由于三個半橋模塊物理上是分離的，它們之間的連接母線引入了不可忽視的雜散電感（Stray Inductance, Lσ?）。深入分析不同工作模態下的換流路徑是優化設計的關鍵。

4.1 短換流回路（Short Commutation Loop）分析

短換流回路通常發生在輸出電壓在“有源電平”（+或-）與“零電平”（0）之間切換的過程中。

工況：P ? 0+ 切換

路徑： 假設電流流出（Iload?>0）。在P狀態下，電流路徑為 DC+ → T1 → T2 → Load。切換到0+狀態時，T1關斷，T5開通（或體二極管續流），電流路徑變?yōu)?NP → T5 → T2 → Load。

換流回路： 電流從T1轉移到T5。在我們的三模塊方案中，T1和T5位于**同一個模塊（HB1）**內。

優勢洞察： 這是一個極其有利的特性。換流過程主要發生在HB1模塊內部以及連接DC+和NP的局部電容之間。由于模塊內部電感極低（<15nH），且T1與T5共享散熱基板和內部母線，這個高頻換流回路的面積非常小。這意味在執行高頻PWM調制時（如果采用T1/T4高頻斬波的策略），電壓尖峰將得到極好的自然抑制 。

4.2 長換流回路（Long Commutation Loop）分析

長換流回路通常涉及跨模塊的電流轉移，這是模塊化ANPC設計的痛點。

工況：關斷內管 T2

在某些調制策略或死區時間內，T2可能需要關斷。如果此時電流正在通過 T5 → T2 續流（0狀態），T2關斷將迫使電流尋找新路徑，例如通過T3/T4的反并聯二極管流向DC-（取決于負載電感儲能方向）。

路徑風險： 此時換流回路涉及從HB1（包含T5）經由連接母線到HB3（包含T2），再跨越到HB2。這個回路涵蓋了幾乎所有的模塊間連接母線。

后果： 這里的寄生電感（Lσ,long?）可能高達幾十甚至上百納亨（nH）。根據公式 ΔV=Lσ?×di/dt，SiC器件極高的開關速度（di/dt>3A/ns）會在T2或T3兩端產生巨大的電壓尖峰，甚至可能導致器件擊穿 。

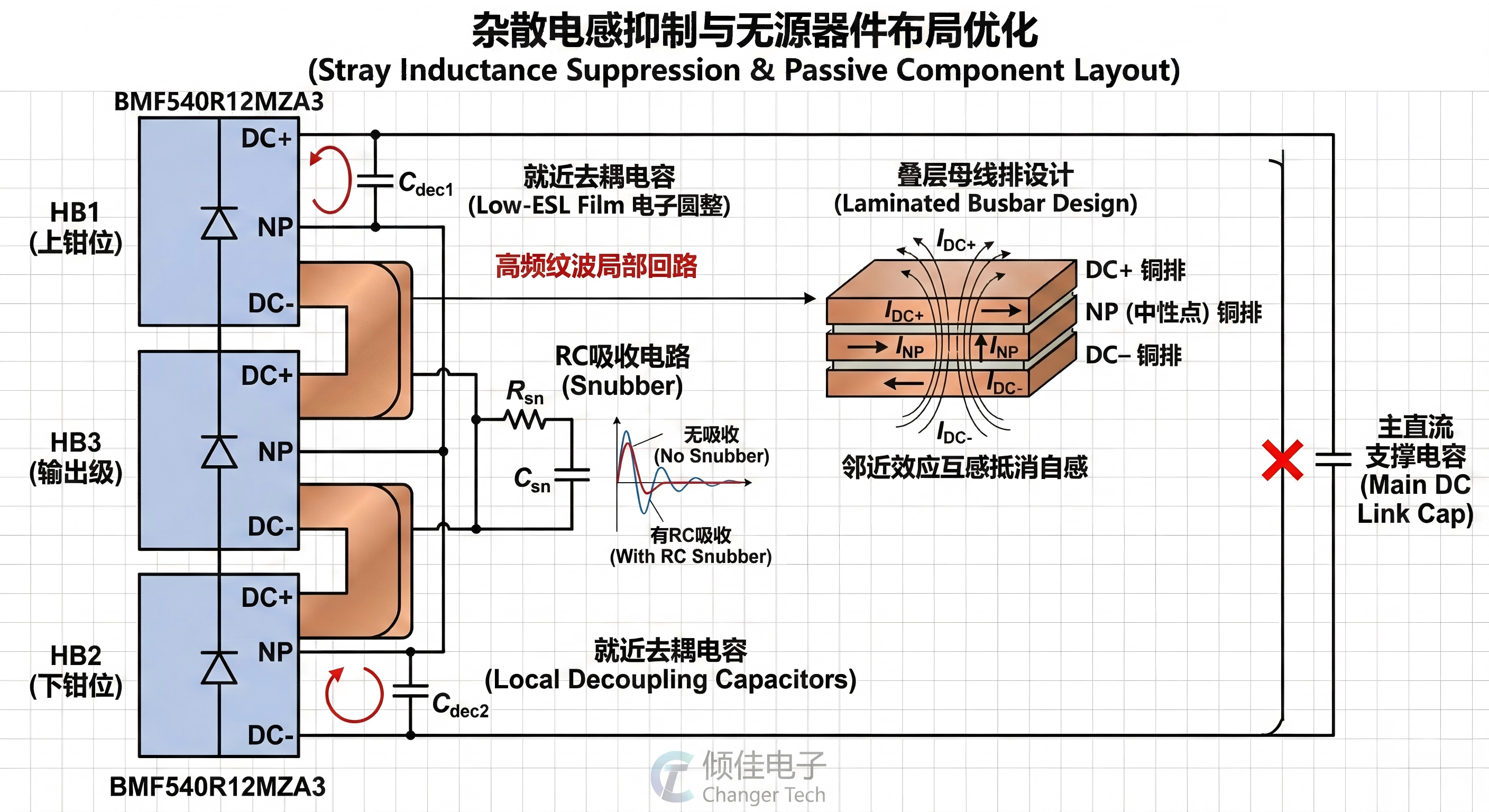

4.3 雜散電感抑制與無源器件布局

為了應對長換流回路帶來的挑戰，系統設計必須采取針對性的抑制措施：

疊層母線排設計（Laminated Busbar）： 必須設計復合疊層母線，將DC+、DC-和NP三層銅排緊密貼合，利用鄰近效應產生的互感抵消自感。對于連接HB1-Mid到HB3-P以及HB2-Mid到HB3-N的“橋接”母線，也應盡可能寬且短，并與回流路徑重疊。

就近去耦電容（Decoupling Capacitors）： 在HB1的DC+/NP端子之間，以及HB2的NP/DC-端子之間，必須直接安裝低ESL的薄膜電容或陶瓷電容。這可以將高頻紋波電流限制在模塊局部，切斷其流向遠端直流支撐電容的長路徑 。

RC吸收電路（Snubber）： 鑒于模塊間連接不可避免的電感，建議在HB3的輸入端（即跨接在HB3的DC+和DC-端子之間）增加一個小型的RC吸收電路。這可以阻尼由長回路電感與SiC輸出電容（Coss?）諧振引起的高頻振蕩，保護脆弱的內側開關管 。

5. 發揮模塊特性的控制策略?xún)?yōu)化

BMF540R12MZA3模塊的SiC特性——高速開關、耐高溫、反向恢復快——需要通過特定的控制策略才能轉化為系統層面的效率和成本優勢。

5.1 調制策略的選擇：混合PWM與損耗平衡

傳統的3L-ANPC調制策略主要有兩種：

策略一（PWM-1）： 外管（T1/T4）高頻開關，內管/鉗位管（T2/T3/T5/T6）工頻開關。這會導致外管損耗極大，而內管幾乎無開關損耗，熱分布極不均勻。

策略二（PWM-2）： 內管或鉗位管高頻開關，外管工頻開關。

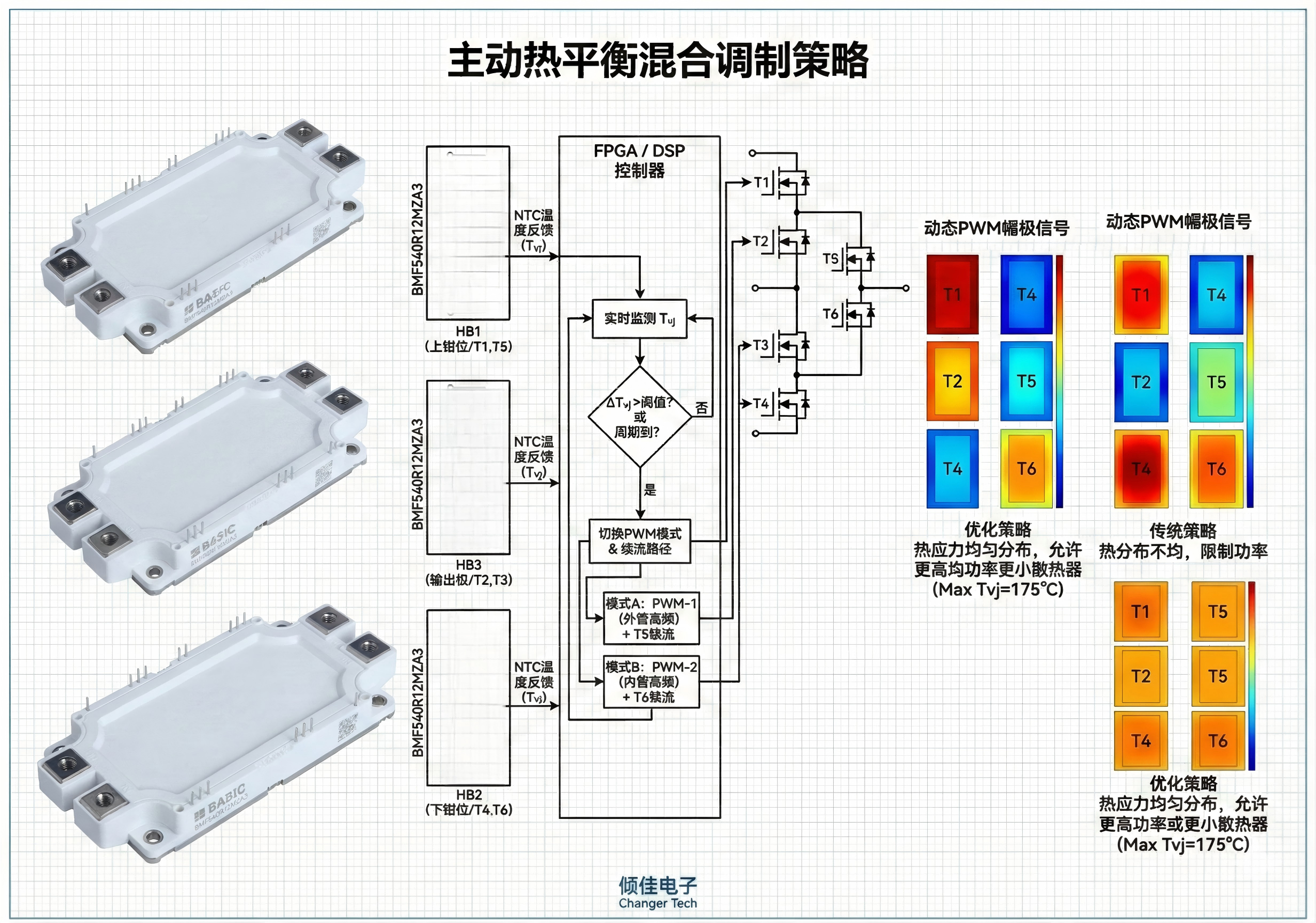

優化策略：主動熱平衡混合調制（Active Thermal Balancing Hybrid Modulation）

針對三個完全相同的BMF540R12MZA3模塊，最佳策略是動態輪換高頻開關任務。

機制： 利用模塊內部集成的NTC熱敏電阻實時監測三個模塊的結溫。

邏輯： 控制器（如FPGA或DSP）根據溫度反饋，每隔幾個基波周期或在溫度差超過閾值時，在PWM-1和PWM-2模式之間切換，或者改變零電平續流路徑的選擇（是走上鉗位T5還是下鉗位T6）。

效益： 這種策略能夠?qū)釕?yīng)力均勻分布到所有6個SiC MOSFET上。由于BMF540允許最高175°C的結溫，均勻的熱分布意味著變換器可以在相同散熱條件下輸出更大的總功率，或者在相同功率下使用更小、更廉價的散熱器 。

5.2 死區時間（Dead-Time）的自適應縮減

SiC MOSFET的開關速度極快（tr?≈60ns），傳統的為IGBT設計的微秒級死區時間（1-2 μs）對于SiC來說是巨大的浪費，會導致輸出波形畸變和低次諧波增加。

優化： 基于BMF540的極短延遲時間，可以將死區時間壓縮至200ns-500ns級別。

過零點控制： 在電流過零點，ANPC容易出現死區效應導致的電壓畸變。采用基于電流極性判斷的自適應換流策略，在過零區域提前動作或重疊驅動信號（利用SiC體二極管的魯棒性），可以顯著改善輸出電流的總諧波失真（THD），減少對交流濾波器的依賴 。

5.3 柵極驅動策略

為了充分發揮BMF540的性能并抑制dv/dt噪聲：

分段驅動： 采用具有獨立開通（Rg,on?）和關斷（Rg,off?）電阻的驅動電路。為了抑制關斷時的電壓尖峰（特別是在長換流回路工況下），可以適當增大關斷電阻；而為了減小開通損耗，可以減小開通電阻。

米勒串?dāng)_抑制： 由于SiC MOSFET閾值電壓較低（典型值2.7V），在半橋高速切換時容易發生米勒效應導致的誤導通。使用-5V的負壓關斷來確保安全 。

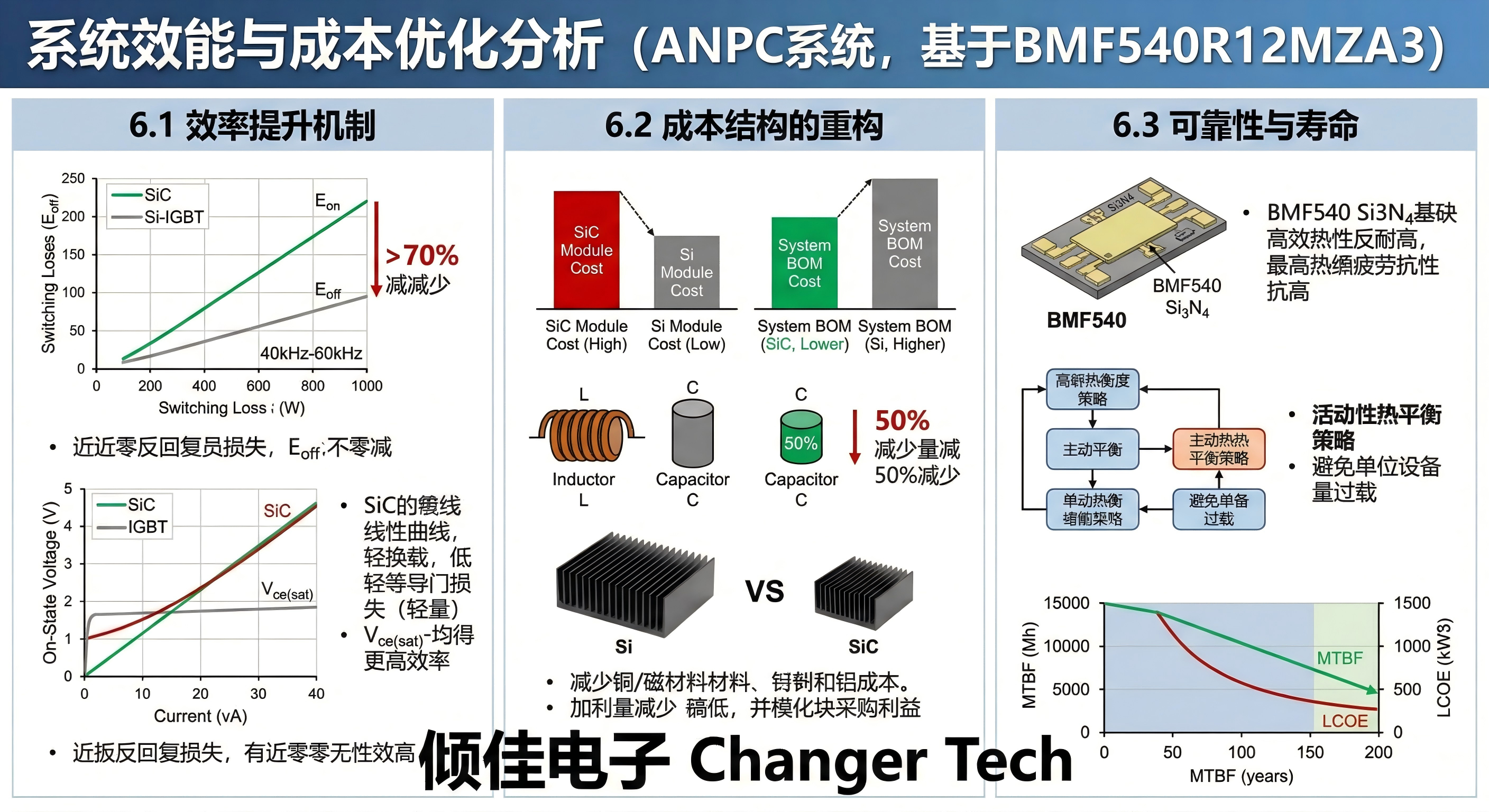

6. 系統效能與成本優化分析

通過上述拓?fù)錁?gòu)建與控制策略的實施，基于BMF540R12MZA3的ANPC系統將在多個維度實現優化。

6.1 效率提升機制

開關損耗降低： SiC材料特性使得Eon?和Eoff?相比同規格Si-IGBT降低了70%以上。配合優化的體二極管，反向恢復損耗幾乎可以忽略不計。這使得系統即使在40kHz-60kHz的頻率下運行，總開關損耗仍低于運行在8kHz的IGBT系統 。

導通損耗特性： 在輕載條件下，SiC MOSFET的線性導通壓降遠低于IGBT的固定Vce(sat)?壓降，提升了系統的加權效率（如歐洲效率或加州能源委員會CEC效率），這對于光伏應用意味著巨大的發電量收益 。

6.2 成本結構的重構

雖然SiC模塊的單價高于Si模塊，但系統級成本（BOM Cost）往往能夠持平甚至更低：

無源元件縮減： 高頻化使得輸出濾波電感（L）和電容（C）的體積減小50%以上。對于大功率系統，銅材和磁芯材料的節省是巨大的成本優勢 。

散熱系統瘦身： 高效率結合主動熱平衡策略，使得總散熱需求大幅降低。散熱器尺寸的減小不僅降低了鋁材成本，還減小了機柜體積和運輸重量。

模塊化采購優勢： 使用三個通用的BMF540半橋模塊替代定制的ANPC模塊，利用了標準品的規模效應，降低了采購門檻和長期維護成本。

6.3 可靠性與壽命

采用Si3?N4?基板的BMF540模塊本身就具有極高的抗熱疲勞能力。配合主動損耗平衡策略，避免了單一器件長期處于熱過載狀態，消除了系統的“短板效應”。這種軟硬件結合的設計顯著延長了變換器的平均無故障時間（MTBF），降低了全生命周期成本（LCOE） 。

7. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

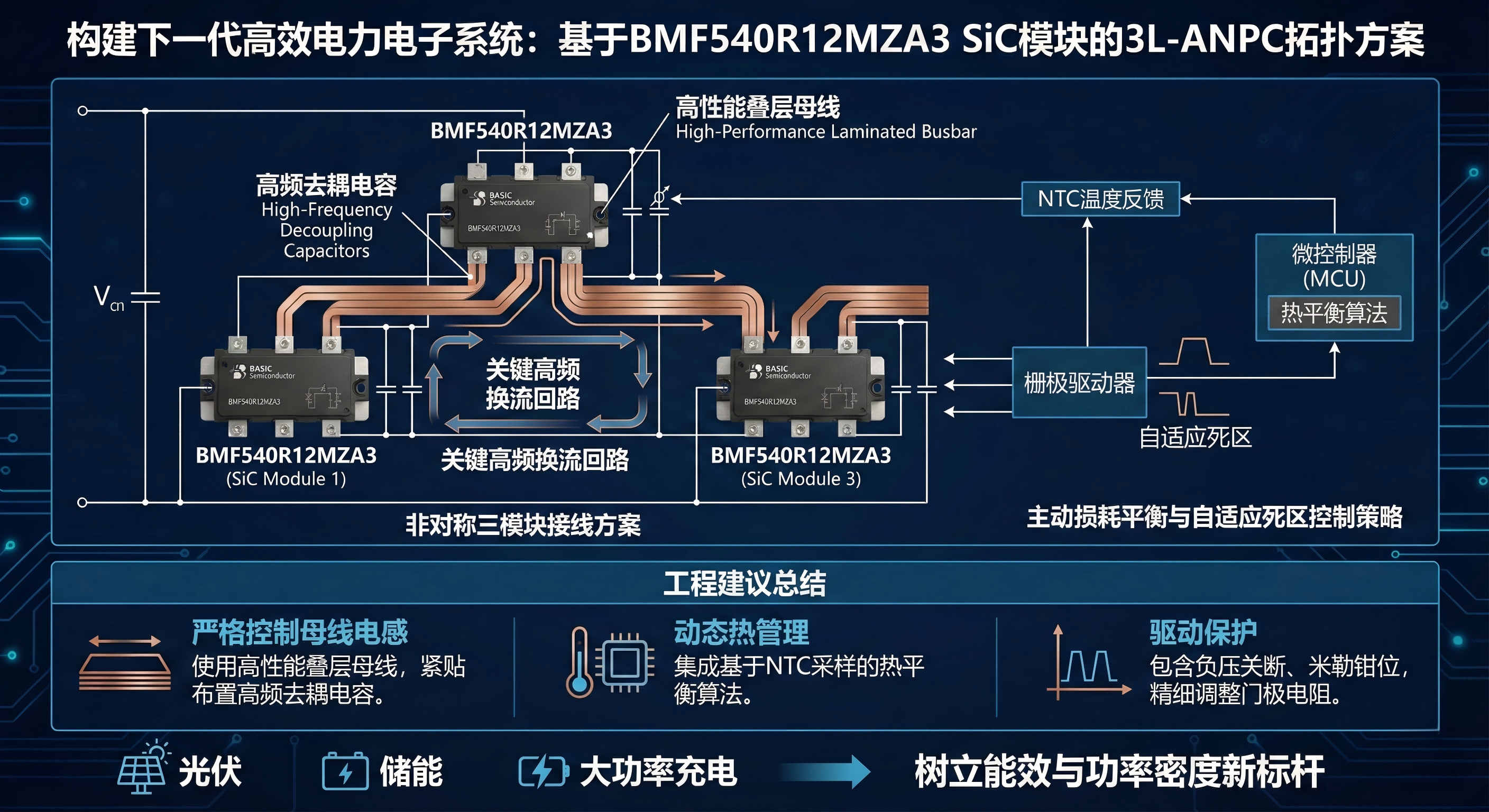

利用BASIC Semiconductor的BMF540R12MZA3碳化硅半橋模塊構建3L-ANPC拓?fù)洌且粭l通往下一代高效電力電子系統的可行且高效的路徑。通過采用“非對稱”三模塊接線方案，可以巧妙地將關鍵的高頻換流回路限制在模塊內部，最大程度降低寄生電感的影響。結合基于結溫反饋的主動損耗平衡控制策略和自適應死區控制，該方案不僅能夠充分釋放SiC器件的高頻、高壓性能，還能在系統層面通過減少無源器件和散熱投入來實現顯著的成本優化。

工程建議總結：

嚴格控制母線電感： 模塊間連接必須使用高性能疊層母線，并在模塊端口緊貼布置高頻去耦電容。

動態熱管理： 必須在控制軟件中集成基于NTC采樣的熱平衡算法，這是發揮多模塊架構優勢的關鍵。

驅動保護： 針對SiC的高dv/dt特性，驅動電路設計必須包含-5V負壓關斷，并精細調整門極電阻以平衡效率與EMI。

通過遵循上述設計準則，基于BMF540R12MZA3的ANPC逆變器將在光伏、儲能及大功率充電領域樹立新的能效與功率密度標桿。
