優勢和特點

• 1.2MHz/2.2MHz 固定頻率操作
• 非常低噪聲：1mV_P-P 輸出波紋
• 可由 5V 輸入產生 -5V/350mA 輸出
• 可由 5V 輸入產生 -12V/150mA 輸出
• 采用小型表面貼裝組件
• 寬輸入范圍：2.6V 至 16V
• 低停機電流：<1μA
• 低 V_CESAT 開關：400mV/1A
• 與 LT1611 引腳兼容
• 采用扁平 (高度僅 1mm) 的 ThinSOT^? 封裝

?

產品詳情

LT^?1931 / LT1931A 是業界功率最高的 SOT-23 封裝電流模式負輸出 DC/DC 轉換器。這兩種器件采用了允許在一個小占位面積內產生大電流輸出的 1A 集成開關。LT1931 的開關頻率為 1.2MHz，而 LT1931A 的開關頻率為 2.2MHz。這些高開關速度使得能夠采用高度僅 2mm 或以下的纖巧型低成本電容器和電感器。LT1931 能夠由一個 5V 電源產生 -5V/350mA 或 -12V/150mA 輸出；LT1931A 則可在采用小得多的電感器的情況下產生 -5V/300mA 輸出。這兩款器件均可容易地進行引腳對引腳的升級，以適合功率更高的 LT1611 應用。

LT1931 / LT1931A 的操作采用一種雙電感器負輸出拓?fù)浣Y(jié)構，該結構對輸入側和輸出側的電流均進行濾波處理。當采用陶瓷輸出電容器時，可獲得接近 1mV_P-P 的極低輸出電壓波紋。固定頻率開關確保能夠獲得一個沒有低頻噪聲的干凈輸出，而在采用充電泵解決方案時，低頻噪聲通常會出現。在大負載階躍期間，低阻抗輸出保持在標稱值的 1% 以內。36V 開關允許 V_IN 至 V_OUT 的差分電壓高達 34V。

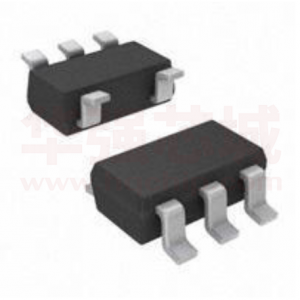

LT1931 / LT1931A 采用 5 引腳 ThinSOT 封裝。

應用

• 磁盤驅動器 MR 磁頭偏置
• 數碼相機 CCD 偏置
• LCD 偏置
• GaAs FET 偏置
• 本機低噪聲 / 低阻抗負電源


方框圖
