優勢和特點

• 在 1.2V 可執行有保證的操作
• 運放和基準內置于單顆芯片
• 微功率：130μA 電源電流
• 工業溫度范圍等級器件可提供 SO-8 封裝
• 軌至軌輸出
• 高輸出電流：20mA (最小值)
• 輸出可驅動 1000pF 負載電容
• 能夠執行浮動模式操作
• 規格在 5V 和 ±5V 電源
• 低的基準漂移：30ppm/°C
• 業界標準的 LM10 引出腳配置


產品詳情

LT^?1635 是一款新型模擬單元式部件，其內置一個軌至軌輸出運放、一個精準基準和基準緩沖器。該器件采用低至單 1.2V 或高達 ±5V 的電源工作，然而它僅消耗 130μA 的電源電流。

運放的輸入共模范圍包括地電位，并納入了相位倒置保護功能，以避免在輸入低于負電源時出現假值輸出。軌至軌輸出級能夠擺動至每個電源軌的 15mV 以內 (在無負載時)，和擺動至每個電源軌的 250mV 以內 (當提供 10mA 輸出電流時)。運放的增益帶寬為 175kHz，而且它在驅動高達 1000pF 的負載電容時具有穩定的單位增益。

0.2V 基準參考于 V^－，并且包括一個緩沖放大器以增強靈活性。基準和運放相結合，以實現 30ppm/°C 的漂移、20ppm/V 的電壓調整率和 150ppm/mA 的負載調整率。

LT1635 采用 8 引腳 PDIP 封裝和 SO 封裝，并具有業界標準的 LM10 引出腳配置。

應用

• 電池或太陽能供電型系統?????

  • 便攜式儀表
  • 傳感器調理
• 精準型電流調節器
• 精準型電壓調節器
• 電池電量指示器
• 熱電偶發送器

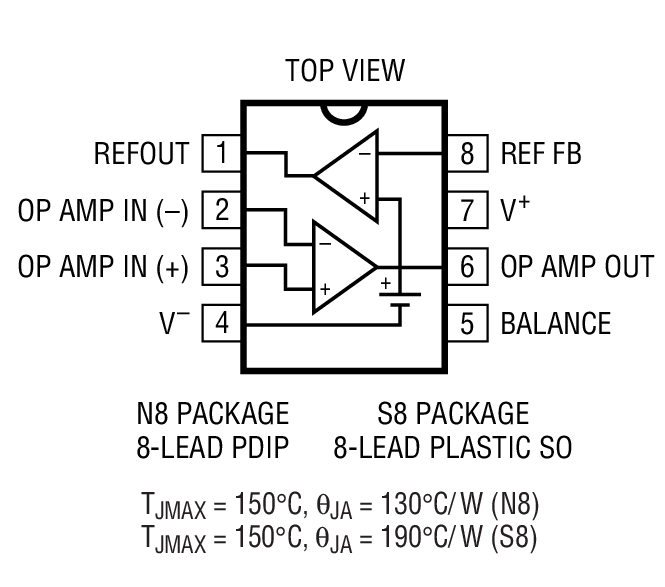

方框圖
