LT6600-2.5 非常低噪聲、差分放大器和 2.5MHz 低通濾波器

優勢和特點

具 2.5MHz 截止頻率的 ±0.6dB (最大值) 紋波四階低通濾波器
可利用兩個外部電阻器來設置差分增益
可調輸出共模電壓
采用 3V、5V、±5V 工作電源，并針對這些工作電源擬訂技術規格
86dB S/N (采用 3V 電源和 1V_RMS 輸出)
低失真，1V_RMS，800Ω 負載?
???????1MHz：95dBc (二階)，88dBc (三階)
全差分輸入和輸出
與常用差分放大器的引出腳配置相兼容

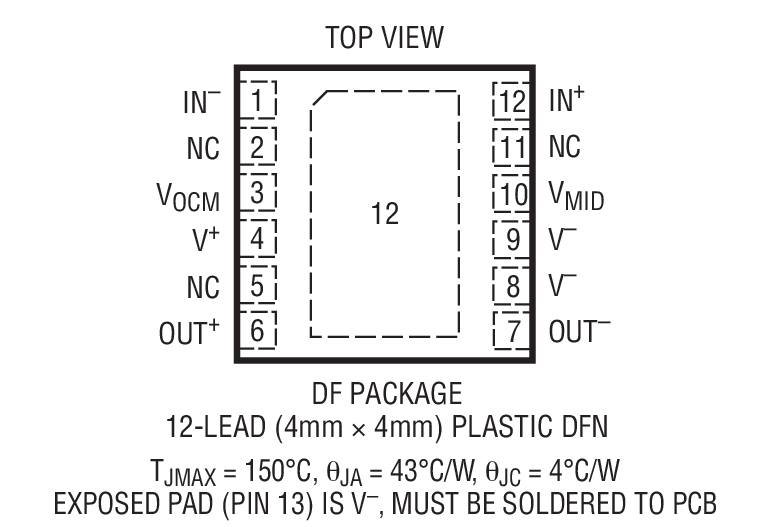

SO-8 和 DFN-12 封裝

產品詳情

LT^?6600-2.5 組合了一個全差分放大器和一個近似切比雪夫 (Chebyshev) 頻率響應的4 階 2.5MHz 低通濾波器。大多數差分放大器都需要使用很多精準的外部元件，以修整增益和帶寬。與此大不相同的是，當采用 LT6600-2.5 時，可由兩個外部電阻器來設置差分增益，而且濾波器的 2.5MHz 截止頻率和通帶紋波是在內部設定的。LT6600-2.5 還提供了用于設定其輸出共模電壓所必需的電平移動，以適應 A/D 的基準電壓要求。
LT6600-2.5 采用一種專有的內部架構，集成了一個抗混疊濾波器和一個差分放大器/驅動器，而并未犧牲失真或低噪聲性能。在單位增益條件下，測得的帶內信噪比達到了令人注目的 86dB。在較高的增益條件下，輸入參考噪聲下降，于是，該器件能夠處理較小的輸入差分信號，而不會使輸出信噪比發生顯著的劣化。
LT6600-2.5 還擁有在低電壓條件下運作的能力。差分設計提供了針對一個 4V_P-P 信號電平的超群性能，而該器件可采用單 3V 工作電源。LT6600-2.5 采用 SO-8 和 DFN-12 封裝。
如需了解具較高截止頻率的相似器件信息，請查閱 LT6600-5、LT6600-10、LT6600-15 和 LT6600-20 的數據表。
