      DP83TC811S-Q1 低功耗汽車類 PHY 100BASE-T1 以太網物理層收發器

      數據：

      描述

      DP83TC811S-Q1器件是符合IEEE 802.3bw標準的automotivePHYTER?以太網物理層收發器。它提供了通過非屏蔽單雙絞線傳輸和接收數據所需的所有物理層功能。該器件提供xMII靈活性，支持標準MII，RMII，RGMII和SGMIIMAC接口。

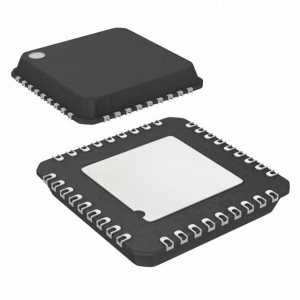

      該器件包括診斷工具套件，提供了大量的實時監控工具，調試工具和測試模式。工具包內是第一個集成靜電放電（ESD）監測工具。它能夠計算xMII和MDI上的ESD事件，并通過使用可編程中斷提供實時監控。此外，DP83TC811S-Q1還包括一個偽隨機二進制序列（PRBS）幀生成工具，它完全兼容具有內部環回，無需使用MAC即可傳輸和接收數據。 DP83TC811S-Q1采用6.00 mm×6.00 mm，36引腳VQFN可濕性側面封裝。

      特性

      • 100BASE-T1 - 符合IEEE 802.3bw
        • OPEN Alliance Qualified
        • 可與BroadR-Reachand互操作100BASE-T1 PHY
      • AEC-Q100符合汽車應用要求：
        • 器件溫度等級1：-40°C至+ 125°C環境溫度< /li>
        • 設備HBM ESD分類級別3A
        • 設備CDM ESD分類級別C5適用于所有引腳，除了引腳5
        • 設備CDM ESD分類級別C3 forPin 5
        • 器件IEC61000-4-2 ESD分類等級4用于引腳12和13：±8-kV接觸放電
      • MAC接口：MII，RMII，RGMII和SGMII
      • VQFN，可濕性側翼包裝
      • IEEE 1588 SFD支持
      • AVB /TSN的低發送和接收延遲
      • 低有功功率操作：＆lt; 230 mW
      • 可配置I /O電壓：3.3 V，2.5 V和1.8 V
      • 省電功能：
        • 睡眠，待機和禁用
        • 局域網喚醒（WoL）
      • 診斷工具包
        • 信號質量指示（SQI）
        • 時域反射計（TDR）
        • 靜電放電傳感器
        • 電壓傳感器
        • 溫度傳感器
        • PRBS內置自檢

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?以太網 PHY

      ?
      Function
      Port Count
      Datarate (Mbps)
      Interface
      Supply Voltage (Volt)
      Cable Length (m)
      JTAG1149.1
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DP83TC811S-Q1 DP83TC811R-Q1
      PHY ? ? PHY ? ?
      Single ? ? Single ? ?
      100 ? ? 100 ? ?
      MII, RMII, RGMII, SGMII ? ? MII, RMII, RGMII ? ?
      3.3 ? ? 3.3 ? ?
      ? 15 ? ?
      ? Yes ? ?
      Single Supply, WoL, Cable Diagnostics, 25MHz Clock Out ? ? Single Supply, WoL, Cable Diagnostics, 25MHz Clock Out ? ?
      Automotive ? ? Automotive ? ?
      -40 to 125 ? ? -40 to 125 ? ?
      VQFNP ? ? VQFNP ? ?
      36VQFNP: 36 mm2: 6 x 6(VQFNP) ? ? 36VQFNP: 36 mm2: 6 x 6(VQFNP) ? ?
      36VQFNP ? ? 36VQFNP ? ?

      方框圖 (1)
