USB接口有助于符合USB標準的數據通信和電力傳輸。它提供卓越的多功能性，適用PC外圍設備、電視、筆記本電腦和顯示器等各種應用，其中USB Power Delivery可實現高達100W或更高的功率水平，以實現更快的充電，以及高效靈活的工作。因此，USB Type-C連接器標準顯著提高了供電效率并提高了數據傳輸速率，根據USB通信版本的不同，可實現高達10Gbps或更高的速度。如此廣泛的用途使USB接口在現代技術中不可或缺。USB Type-C接口作為歐盟境內移動設備充電終端的標準統一，進一步增強了這種多功能性。預計此舉將推動其廣泛采用，提升消費者體驗，同時促進環境可持續性。

在將USB Type-C接口引入應用程序時，需要注意USB通信和電源都有不同的連接檢測。因此，必須根據各自的狀態和檢測結果進行狀態轉換。傳統的USB接口通過識別VBUS來檢測連接，而USB Type-C通過測量CC端子的電壓來檢測連接。電源功率是根據source和sink之間的狀態轉換確定的。該過程完成后，通過激活VBUS來啟動USB通信的枚舉。

遵循USB Type-C標準中規定的電阻值和精度，通過上拉和下拉電阻的電壓檢測來識別CC端子連接。首次在應用中使用USB Type-C接口時，需要選擇合適的外部元器件進行CC檢測和USB通信，驗證硬件，用軟件搭建USB應用系統，并測試其運行情況。RA2L2提供USB Type-C接口作為上行端口（UFP）的所有基本功能和工具，有助于減少外部組件需求和開發時間。此外，由于它已獲得USB測試ID（13501），因此您可以在整個開發過程中信任其高質量和可靠性。

01配備UFP所需的USB功能

USB2.0全速（FS）模塊

無需外部晶體振蕩器的USB從站控制器全速傳輸12Mbps

支持所有傳輸類型：控制傳輸、批量傳輸、中斷傳輸和同步傳輸

5V耐壓VBUS端子

USB Type-C接口模塊

符合通用串行總線Type-C電纜和連接器規范：版本2.4

USB Type-C sink支持：CC檢測電路（內置Rd電阻）

從默認USB/1.5A/3.0A檢測源電源電流能力：狀態檢測和轉換

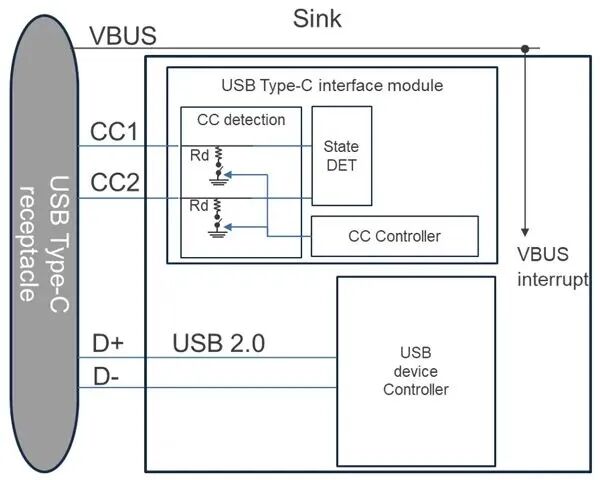

圖 1：RA2L2 USB FS模塊和USB Type-C接口模塊

02開發環境

EK-RA2L2評估板非常適合開發USB Type-C接口原型。它配備了USB Type-C連接器、用于連接電源負載的沉螺絲端子和用于檢測VBUS電壓和電流的監控電路，使其成為評估USB Type-C UFP的環境。它還可以用作USB Type-C接口的參考設計。

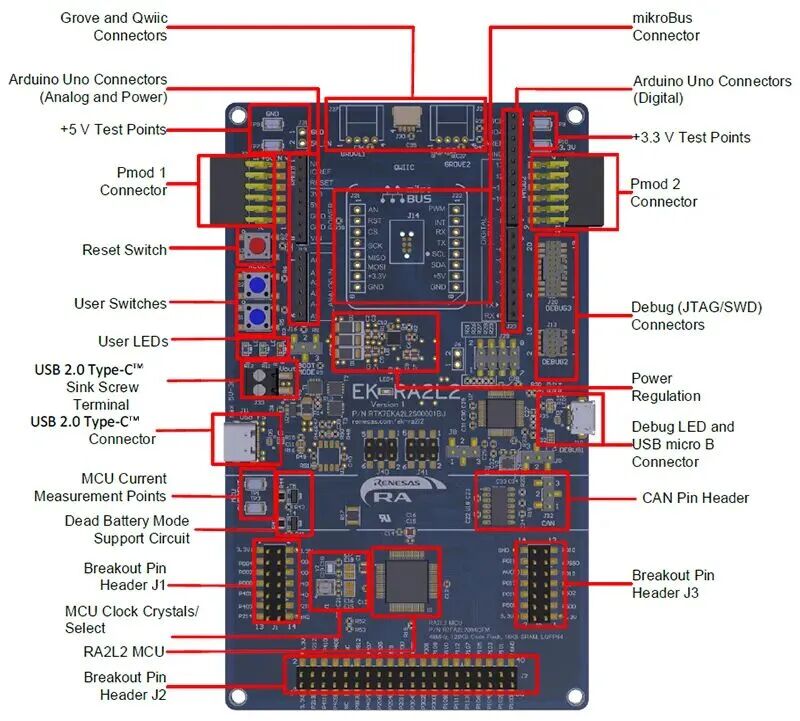

圖 2：EK-RA2L2評估板

為了支持軟件開發，RA系列提供了RA靈活配置軟件包（FSP），其中包括板級支持包（BSP）、外設驅動程序、中間件、連接、網絡和安全堆棧等基本軟件，以及用于構建解決方案的參考軟件，從而實現快速應用開發。

QE for USB是專門用于USB系統開發的USB兼容開發支持工具，使用戶能夠檢查USB連接狀態、USB描述符值和USB Type-C狀態，并調試通信錯誤。

03豐富的串行接口

RA2L2支持針對低功耗應用優化的外設功能（32位LP定時器、低功耗模式），并具有豐富的串行接口（I3C、SSI、SCI、SPI、LPUART、CAN、USB FS和USB Type-C）。

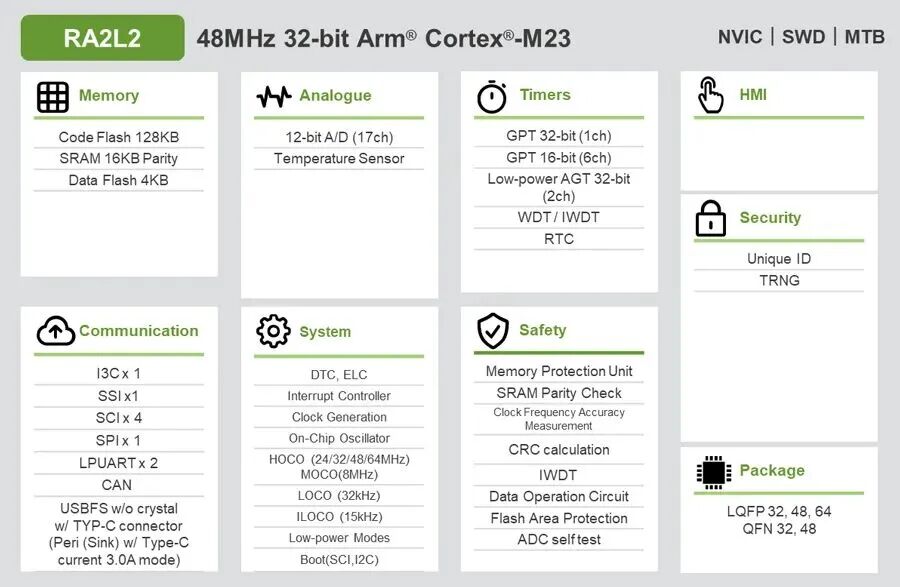

圖 3：RA2L2框圖

RA2L2的特性使其成為廣泛需要低功耗運行應用的理想選擇，包括：

可穿戴設備

音頻流設備

PC/POS外圍設備

通用系統

物聯網設備

工業自動化和傳感器

消費品

家用電器
