ISO7520C 低功耗 5KVrms 雙通道數字隔離器

數據： ISO752xC Low-Power 5 kVRMS Dual-Channel Digital Isolators 數據表

描述

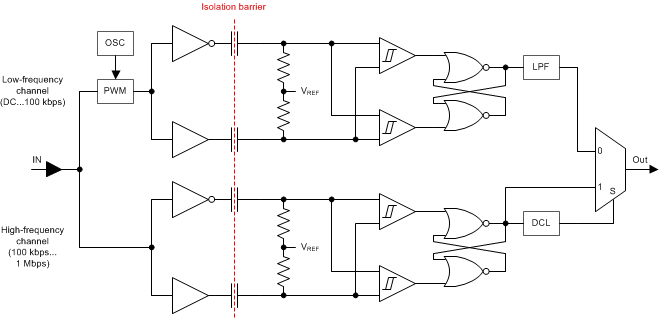

ISO7520C和ISO7521C為UL和6000 V _{PK提供高達4243 V _RMS的電流隔離1分鐘}每VDE。這些器件還通過了每端設備標準IEC 60950-1，IEC 61010-1和IEC 60601-1的5000 V _RMS增強絕緣認證。這些數字隔離器具有兩個隔離通道，具有單向（ISO7520C）和雙向（ISO7521C）通道配置。每個隔離通道都有一個邏輯輸入和輸出緩沖器，由氧化硅（SiO ₂）絕緣屏障隔開。這些器件與隔離電源配合使用，可防止數據總線或其他電路上的噪聲電流進入本地接地，從而干擾或損壞敏感電路。這些器件具有TTL輸入閾值，可以采用3.3V和5V電源供電。當從3.3V電源供電時，所有輸入均為5V容差。

注意： ISO7520C和ISO7521C規定的信號速率最高可達1 Mbps。由于響應時間快，這些器件還能以更短的脈沖寬度傳輸更快的數據。設計者必須增加外部濾波以去除輸入脈沖持續時間<1的雜散信號。如果需要，為20 ns。

特性

最高信號傳輸速率：1 Mbps
傳播延遲小于20 ns
低功耗消耗量
寬環境溫度：40°C至105°C
50 kV /μs瞬態抗擾度典型
工作電壓為3.3 V或5 V電源和邏輯電平
3.3V和5.0V電平轉換
安全和法規認證
- 6000 V _PK符合DIN V VDE V 0884-10標準和DIN EN 61010-1
- 4243 V _RMS隔離1分鐘，符合UL 1577
- CSA組件驗收通知5A，IEC
  60950-1，IEC 61010-1和IEC 60601-1 End
  設備標準
- TUV 5000 V _RMS隔離EN 60950-1和EN 61010-1
- CQC認證符合GB4943.1-2011
應用
- Opto - 更換耦合器：
  - 工業現場總線
    - ProfiBuses
    - ModBuses
    - DeviceNet?數據總線
    < /li>
  - 伺服控制接口
  - 電機控制
  - 電源
  - 電池組

所有其他商標均為其各自所有者的財產

參數 與其它產品相比?數字隔離器

?
Integrated Isolated Power
Number of Channels (#)
Forward/Reverse Channels
Isolation Rating (Vrms)
Surge Voltage Rating (Vpk)
Data Rate (Max) (Mbps)
Propagation Delay (Typ) (ns)
Default Output
VCC (Min) (V)
VCC (Max) (V)
Rating
Operating Temperature Range (C)
Pin/Package
?
