前言

隔離式數字輸入與數字隔離器，名稱中均帶有“隔離”與“數字”關鍵詞，且核心均為實現信號的電氣隔離傳輸，但實際上二者存在很大差異。今天講透“隔離式數字輸入”和“數字隔離器”的核心區別，同時拆解納芯微工業級隔離式數字輸入芯片NSI8608，為工業自動化場景的隔離信號采集設計提供一站式、高集成度的解決方案。

一隔離式數字輸入≠數字隔離器

隔離式數字輸入，是一款面向工業現場開關量信號采集的集成器件，用于在現場信號側與主機控制器側之間實現完整電氣隔離，同時集成信號調理、電平轉換、閾值檢測、保護電路等全鏈路功能，是一套端到端的現場信號采集解決方案。

在傳統工業控制（如PLC）場景中，處理工業現場24V開關量信號，傳統方案往往采用1顆光耦搭配7~8個阻容分立元件搭建單通道電路，8通道設計就需數十個外圍器件。這不僅大幅占用PCB面積，還易存在發熱嚴重、故障率高等問題。而隔離式數字輸入芯片通過全集成架構，將復雜的分立電路“化繁為簡”，完美契合工業自動化設備小型化、高密度、高可靠的發展趨勢。

數字隔離器，則一般指用于實現兩個電路系統電氣隔離的通用型基礎半導體器件。其核心作用是通過電容耦合、磁耦、光耦等隔離介質，阻斷直流與低頻交流信號的直接傳導，同時無失真地傳輸高頻數字邏輯信號，僅承擔“隔離傳輸”的單一功能，不具備前端信號調理與電平適配能力。

二者核心差異對比如下：

二NSI8608：高集成隔離式數字輸入

1、8通道+高集成

了解器件的同時，選對適配場景的產品亦是關鍵。NSI8608是納芯微推出的8通道高集成隔離式數字輸入接收器，具有IEC 61131-2型的1、2和3類特性。其將8通道數字輸入所需的電流限制、信號調理、電氣隔離、邏輯輸出等全功能集成于一顆SSOP20封裝之中。

對于系統設計而言，這意味著：PCB面積縮減，I/O模版可實現更小體積、更高密度；BOM物料數量減少，整體采購成本降低；設計周期縮短，無需反復調試分立元件的匹配，降低研發與調試難度。

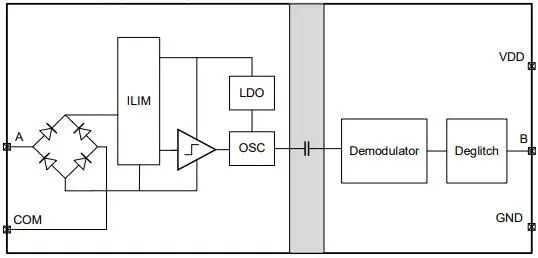

功能框圖

2、核心技術與性能優勢

從技術架構來看，NSI8608的輸入級采用電流型輸入設計，可直接接收24V~60V寬范圍數字輸入信號，且無需額外的現場側隔離電源，輸入側可直接從現場信號取電，省去一路隔離電源設計，同步降低了系統成本與設計復雜度。其采用納芯微成熟的電容隔離技術與自適應OOK調制技術，通過二氧化硅隔離屏障傳輸數字?jǐn)?shù)據：發射機以高頻載波表征一種數字狀態，無載波表征另一種數字狀態，接收機經高級信號調理后完成信號解調，既實現了高抗擾、低延時的信號傳輸，也保障了隔離屏障的長期使用壽命與可靠性。

從功能集成來看，NSI8608內置全橋整流器（TI同類競品無）與限流功能（SiLabs同類競品無），前者使其支持雙向數字輸入，原生兼容源型輸入和漏型輸入兩種模式，無需額外硬件切換；后者內置2.1mA（典型）精密限流功能，功耗遠低于傳統分立方案，系統溫升顯著下降，適配高密度I/O模塊。

核心參數如下：

三典型應用落地

PLC（可編程邏輯控制器）是隔離式數字輸入芯片最核心的應用場景，NSI8608在PLC數字量輸入模塊設計中，展現出遠超傳統方案與同類競品的綜合優勢：

無需現場側電源，外部電路只需一個電阻，用于配置輸入側閾值電壓，易于設計和計算；

內部集成整流橋，原生支持源型輸入和漏型輸入，方案尺寸更小，適應PLC小型化趨勢；

內部集成限流功能，降低整體系統功耗與發熱；

提供2Mbps的傳輸速率和380ns延時，接口速度遠高于傳統光耦方案，適合電驅應用中傳輸位置反饋等高速信號。

競品對照與發熱實測

PLC方案發熱實測：

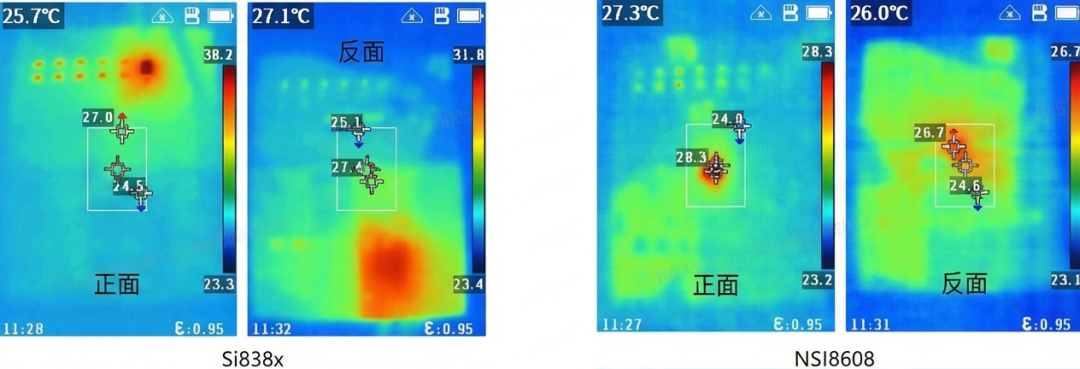

測試條件：在25℃環境下，以IEC 61131-2type-3分別設置外圍電路，進行單通道30V DC時發熱測試（左圖為Si838x，右圖為NSI8608）：

測試結論：

Si838x無內置限流設計，依賴外部限流電阻實現電流控制，測試中雖芯片自身發熱較小，但外部?jī)深w限流電阻的溫度最高可達38℃，若長期高溫工作易導致電阻阻值漂移、老化失效，影響模塊長期可靠性；

而NSI8608內置集成限流方案，測試中芯片本體與外圍電阻的最高溫度僅約28℃，無論是整體溫升還是局部熱點控制，均優于同類競品。

四

結語

在工業4.0深度推進的當下，PLC、電機驅動、電網設備都在向“小型化、高密度、高可靠”發展，隔離式數字輸入作為信號傳輸?shù)摹暗谝坏狸P(guān)卡”，其方案選型影響著設備的設計復雜度、硬件成本與長期穩定性。

納芯微NSI8608具備8通道高集成、±60V寬適配、低功耗免現場側供電、高速低延時的核心優勢，通過了UL1577、CQC、VDE等多重安全認證，完全滿足工業級嚴苛要求，不僅能解決傳統方案的設計復雜、發熱嚴重、可靠性差等痛點，在性能與成本上也具備優勢。無論是新設計PLC數字輸入模塊，還是現有老產品升級，NSI8608都能實現“花更少的錢、用更短的時間、做更穩定的產品”。
