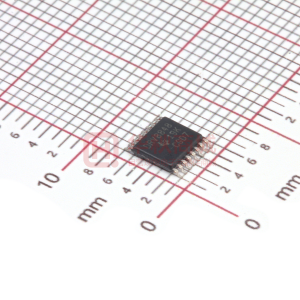

DRV8848 DRV8848 雙路橋接電機驅動器

描述

DRV8848提供適用于家用電器和其他機電一體化應用的雙H橋電機驅動器。該器件可用于驅動一個或兩個直流電機，一個雙極性步進電機或其它負載。利用一個簡單的PWM接口便可輕松連接到控制器電路。

每個H橋驅動器的輸出塊都包含配置為全H橋的N通道和P通道功率MOSFET，用于驅動電機繞組。每個H橋都含有一個調節電路，可通過固定關斷時間斬波方案調節繞組電流.DRV8848能夠從每個輸出驅動高達2A電流，在并聯模式下驅動高達4A電流（正常散熱，12V且T _A = 25°C時）。

低功耗睡眠模式可將部分內部電路關斷，從而實現極低的靜態電流和功耗。這種睡眠模式可通過專用的nSLEEP引腳來設定。

還提供用于UVLO，OCP，短路保護和過熱保護的內部保護功能。故障條件通過nFAULT引腳指示。

雙路H橋電機驅動器
- 單通道/雙通道刷式直流
- 步進
脈寬調制（PWM）控制接口
可選電流調節，具有20μs固定關斷時間
每個H橋均提供高輸出電流
- 最大驅動器電流為2A（12V且
  T _A = 25°C時）
- 并聯模式下最大驅動器電流為4A（12V且
  T _A = 25°C時）
工作電源電壓范圍為4V至18V
3μA低電流睡眠模式
散熱增強型表面貼裝封裝
DRV8303中的特性
- VM欠壓閉鎖（UVLO）
- 過流保護（OCP）
- 熱關斷（TSD）
- 故障條件指示引腳（nFAULT）

所有商標均為其各自所有者的財產。

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8848
4 ? ?
18 ? ?
2 ? ?
900 ? ?
1 ? ?
2 ? ?
PWM ? ?
Current Regulation Outputs can be paralleled ? ?
16HTSSOP ? ?
Catalog ? ?
-40 to 85 ? ?
