      OPA357 具有關斷狀態的 250MHz 軌至軌 I/O 單路 CMOS 運算放大器

      數據：

      描述

      OPA357系列高速電壓反饋CMOS運算放大器專為視頻應用和其他需要寬帶寬的應用而設計。這些器件具有單位增益穩定性，可以驅動大型輸出電流。差分增益為0.02％，而差分相位為0.09°。靜態電流僅為每通道4.9mA。

      OPA357系列運算放大器針對低至2.5V（±1.25V）和高達5.5 V（±2.75V）的單電源或雙電源供電運行進行了優化。共模輸入范圍超出電源供電范圍。電源軌的輸出擺幅在100mV以內，從而支持寬動態范圍。

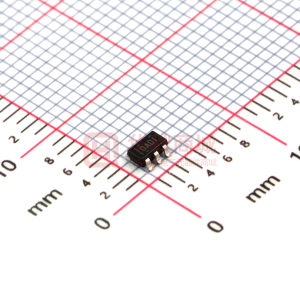

      單電源版本（OPA357）采用小型SOT23-6封裝。雙電源版本（OPA2357）采用VSSOP-10封裝。

      雙電源版本具有完全獨立的電路，可將串擾降到最低并徹底消除相互干擾。兩個版本的額定擴展工作溫度范圍為-40°C至+ 125°C。









      特性

      • 單位增益帶寬：250MHz
      • 帶寬：100MHz GBW
      • 高轉換率：150V /μs
      • 低噪聲：6.5nV /√ Hz
      • 軌至軌I /O
        • < LI>高輸出電流產品：＆gt; 100mA
      • 出色的視頻性能：
        • 差分增益：0.02％，差分相位：0.09°
        • 0.1dB增益平坦度：40MHz
      • 低輸入偏置電流：3pA
      • 靜態電流：4.9mA
      • 熱關斷
      • 電源范圍：2.5V至<5.5>
      • 關斷I Q ＆lt; 6μA
      • 微型封裝
      • 使用 OPA357 并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?高速 運算放大器 (GBW>=50MHz)

      ?
      Architecture
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      BW @ Acl (MHz)
      Acl, min spec gain (V/V)
      Slew Rate (Typ) (V/us)
      Vn at Flatband (Typ) (nV/rtHz)
      Vn at 1kHz (Typ) (nV/rtHz)
      Iq per channel (Typ) (mA)
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Rail-to-Rail
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      CMRR (Typ) (dB)
      Input Bias Current (Max) (pA)
      Offset Drift (Typ) (uV/C)
      GBW (Typ) (MHz)
      Output Current (Typ) (mA)
      2nd Harmonic (dBc)
      3rd Harmonic (dBc)
      @ MHz
      OPA357 OPA2357
      CMOS
      Voltage FB ? ?      		 CMOS
      Voltage FB ? ?
      1 ? ? 2 ? ?
      2.5 ? ? 2.7 ? ?
      5.5 ? ? 5.5 ? ?
      250 ? ? 250 ? ?
      1 ? ? 1 ? ?
      150 ? ? 150 ? ?
      6.5 ? ? 6.5 ? ?
      6.5 ? ? 6.5 ? ?
      4.9 ? ? 4.9 ? ?
      8 ? ? 8 ? ?
      In
      Out ? ?      		 In
      Out ? ?
      Shutdown ? ? Shutdown ? ?
      Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ?
      SOT-23 ? ? VSSOP ? ?
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
      68 ? ? 68 ? ?
      50 ? ? 50 ? ?
      4 ? ? 4 ? ?
      250 ? ? 250 ? ?
      100 ? ? 100 ? ?
      75 ? ? 75 ? ?
      83 ? ? 83 ? ?
      1 ? ? 1 ? ?

      方框圖 (1)
