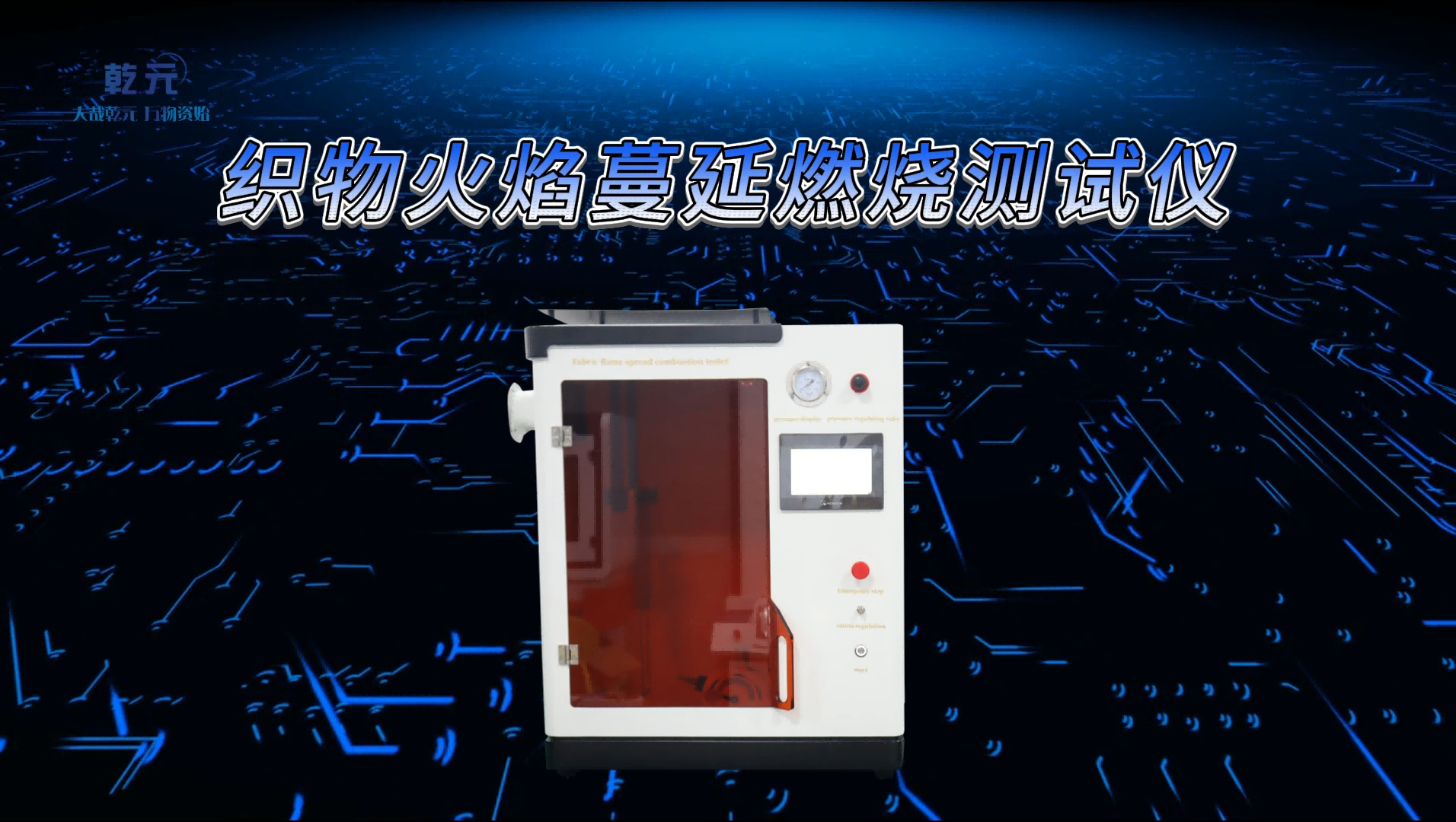

垂直火焰室用于測定面料、童裝、泡沫、紙張等材料的阻燃性、輝光傳播及炭化性能。本手冊的目的是為VFC的設置和使用提供指導。試樣制備和試驗說明請參照具體試驗方法

1，氣體燃燒器，一個改進的本生燈提供了非睡衣測試包。燃燒器包括火焰高度計和導光管。對于兒童睡衣測試包提供安裝在測試室側壁上的傾斜側燃燒器。

2，氣連接，氣體混合物應是甲烷，99%純，或在適用的測試方法中指定。如果使用側燃燒器，則通過客戶提供的壓力調節器將氣體供應線直接連接到燃燒器入口。如果使用本生燃燒器，請將您的氣體供應連接到手動氣體控制單元，并將該單元的輸出線連接到燃燒器入口

3，本生燃燒器的位置和火焰高度，將燃燒器放置在一個位置，使燃燒器筒體的中心直接低于試樣的中心，在燃燒器上，相對于指示燈管，有一個金屬火焰高度測量?jī)x間隔13毫米（1/2英寸）從桶和延長以上的燃燒器。該桿有兩個8毫米（5/16英寸）的尖，標記距離19毫米（3/4英寸）和38毫米 （1又1/2英寸）在燃燒器頂部以上。當根據適用的測試方法調整燃燒器火焰高度時，請使用此量規。

4，燃燒器操作，試驗時使用側燃燒器：將空試樣支架掛在VFC室的支撐桿上，將支架的后邊緣夾在從室后墻伸出的支架導軌上。將燃燒器管直接置于試樣中心下方，調整燃燒器上（燃燒室外）的止動環位置。將燃燒器滑出（向右）位置并點燃。根據試驗方法，根據燃燒室內壁火焰高度計調整燃燒器火焰高度。如前所述，拆卸空試樣支架并將加載的試樣支架掛在腔內。關閉艙門，按照適用的試驗方法進行試驗

1. 將控制模式開關設置為自動位置。2. 準備好您的測試樣品，并將其安裝在儀器測試室內適當?shù)闹Ъ苤小?/span>3. 如果可以的話，按照你的測試方法，將燃燒器放置在樣品下方。4. 在AGC上，通過向上提起撥動桿打開主氣體關閉閥，直到撥動桿從面板上指向外。注意：打開這個閥門可以讓氣體進入先導燃燒器，必須立即點燃先導器。5. 點燃先導燃燒器。6. 關閉儀器室門。7. 按下AGC上運行時間顯示下面的計時器復位按鈕。如果顯示器正在計數，按定時器開始按鈕關閉它。按定時器復位按鈕使顯示為零。

8. 要啟動測試，同時按下AGC上的燃燒器啟動按鈕和計時器啟動按鈕。（正確操作將由兩個開關的照明指示。如果兩者都沒有點亮，按下計時器開始開關熄滅燈，并按下運行時間顯示下面的計時器復位按鈕。同時再次按下兩個啟動開關啟動測試。

9. 當計時器指示15秒（HMV）或12秒（VFC）時，燃燒器將熄滅。您可以通過按定時器開始按鈕，讓已經過的時間顯示繼續計數并按需要停止它。您還可以使用定時器啟動按鈕停止它，使用定時器復位開關將其復位為零，并通過按定時器啟動按鈕重新啟動它以計時燒傷事件。再次按定時器開始按鈕來停止它。

10. 使用上面描述的運行時間顯示或使用AGC提供的手持事件計時器計時所需的事件。

11. 額外的測試可以通過重復上面的步驟6-8進行。

12. 當您完成AGC的使用后，總是通過將切換桿推到完全向下的位置（不要指向面板外）來關閉主氣體關閉閥。切斷你的油箱或設備的氣體供應。通過將控制模式開關移動到中心位置，電動關閉AGC。
