仿真與實驗結果

　　開關電源的紋波測試方法大致可分為兩種，一種為電壓信號，一種為電流信號。測試負載選用與半導體激光器相近的大功率二極管，測試二極管兩端的電壓信號。紋波電壓是疊加在直流電壓上的交流小信號，將示波器耦合模式調整為交流耦合，去除直流量的測量。在測試過程中要注意保護示波器探頭，避免測試過程中受外界因素干擾。圖5為反饋回路的電路圖。從輸出回路采集紋波信號，將紋波信號放大后反饋回時鐘控制端以控制輸出紋波相位。時鐘的控制可以選取單片機產生PWM，使用單片機的好處在于可以編程實現控制方便簡單，但是要采集信號必須采用A／D轉換器；同時也可以使用專用的控制芯片，控制芯片控制精度高，響應速度快，但這些芯片成本往往比較高。

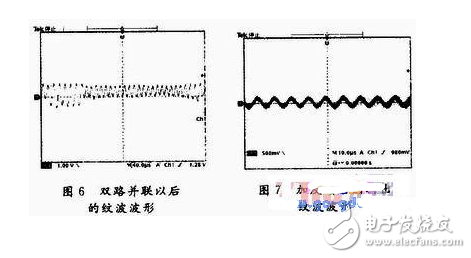

　　輸出回路中串聯一個小電阻，電流紋波的變化可以從這個小電阻兩端電壓變化來體現，將這個電壓通過差分放大器放大反饋回時鐘控制端，使得時鐘可以根據這個變化而適時調整兩個電源的相位差。圖6為雙路并聯以后的紋波波形，輸出電壓為12 V，紋波電壓峰峰值為0．9 V。圖7為加了反饋以后的紋波波形，輸出電壓為12 V，而紋波減小為0．4 V。實驗結果表明這種帶有反饋的雙路并聯電流源在紋波抑制方面具有一定效果。

　　開關電源由于其自身結構必然會產生紋波，在各種應用環境中總是力求紋波無限小。基于電源成本，電路復雜程度，應用場合參數要求不同，各種紋波消除手段均有其優勢。除此之外，在其他方面也可以采取各種措施，例如元器件的合理布局，接地技術，屏蔽技術，其他

　　開關電源拓撲結構等。隨著對開關電源的不斷探索，性能更高的電源技術必將會被開發出來。在驅動大功率半導體激光器當中，多路并聯恒流源具有很高參考價值，本文所提出的紋波抑制方法是一種改進措施，并取得良好效果。
