常有這種情況，需要在沒有直接電纜連接的情況下，將一些位或字節的數據送給一個微控制器。實現這一目標的一種簡單方式是使用到處可見的紅外接收器，如Vishay公司的TSOP17xx或類似接收器，它們一般用于紅外遙控設備，如電視和錄像機。這些裝置很容易實現，因為它們不需要外接元件。這些接收器通常使用一個38kHz的脈沖載波，并帶有一個放大器、自動增益控制和解調器。

?　簡單應用的主要問題是建立發射機，它需要一個38kHz的起始-停止振蕩器、附加電源，以及毫秒與亞毫秒范圍內的調制脈沖。用PC操作系統難以控制這些要素。另一方面，PC串行端口的標準傳輸速率為38400bps，用一個簡單的倍頻器和兩只紅外LED就可以生成精確的38.4kHz的脈沖數據(圖1)。當用另一種O/I模式(HEX55)傳輸字節時，每個HEX55字節都生成一串18個脈沖，再加上起始位與停止位以及連續字節，就可以生成較長的脈沖。

　 ?接收器需要的脈沖串范圍從10個~70個脈沖，之間有大致相當的間歇;用這種設置可以很容易滿足這些要求。可以發送HEX0字節生成短間歇，不過每個字節會傳送兩個脈沖，因為起始位與停止位的關系。但是，接收器會忽略掉這些脈沖。停止一次傳輸可以生成較長的間歇。必須根據使用的接收器情況，偶爾插入較長的間歇。用長、短脈沖串和適當的協議就可以實現數據傳輸。

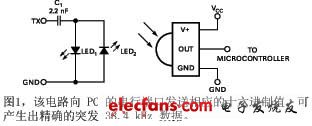

　　圖1中的電路與串行端口輸出阻抗和電容一起構成了一個高通濾波器。正脈沖驅動一只紅外LED;負脈沖驅動另一只。兩只都應指向接收器。PC端口一般提供5mA~20mA的最大電流，以及±15V電壓，因此輸出電阻在數千歐姆范圍內。一般不需要限流電阻。多數情況下，電容容量為1nF~10nF就可以了。接收器有寬容度。如果是非PC端口，則需要調整電容值，例如微控制器，因為它的阻抗較低。在實際應用中，如果LED對準接收器，用低至5mA的LED峰值電流就可以實現2米~4米的傳輸距離。可提供對PC的實例程序。
