引言

　　雖然現在市場上MP3的款式越來越多，功能越來越豐富，外觀設計也越來越個性化和人性化，但是，現有的MP3播放器大部分還是將解碼器與存儲器一體化。這種設計對MP3播放器的便攜性起了關鍵性的作用，但與此同時也帶來了一些問題：一方面存儲容量不易擴展，另一方面也不利于MP3播放器在其他領域的應用。本系統將存儲器與解碼器分離，可以利用多余的I/O接口，只要適當增加少量硬件開銷并添加相應代碼，即可以在此系統基礎上方便地增加電壓測量、頻率測量、溫度測量等功能，做到一機多用。

　　1 系統設計

　　MP3播放器系統結構框圖如圖1所示。系統在硬件上主要包括MSP430F149單片機最小系統、音頻解碼模塊、SD卡讀寫模塊、液晶顯示模塊以及用來存儲自制字庫的Flash存儲器等重要模塊。

?

?

　　MSP430F149是美國TI公司的MSP430系列單片機，它具有適合于各種應用的16位結構。采用“馮·諾依曼”結構，因此其RAM、ROM和全部外圍模塊都位于同一片地址空間內。而且具有超低功耗性能，同其他微控制器相比，MSP430系列可以大大延長電池的使用壽命，這對手持設備及一些要求低功耗電子產品中是非常重要的。此外，它還具有靈活、強大的處理能力、豐富的存儲器、外設等優點。

　　2 硬件模塊的具體實現

　　2.1 MSP430F149單片機最小系統

　　MSP430F149最小系統是整體設計中最核心的部分，控制著系統各個子模塊之間的協調運行。它設計的成功與否，直接關系到整個設計能否正常運行。如圖 2所示，MSP430F149最小系統中主要由穩壓模塊、晶振電路、復位電路以及人機交互式按鍵輸入4部分組成。SPX1117M3-3.3是系統穩壓芯片，為系統提供穩定的3.3 V電源。SP708S是系統管理芯片，與手動復位開關一起，主要起可靠復位作用。考慮到MP3播放器的人機交互操作，共設計了6個按鍵(KEY1到 KEY6)。它們的按鍵功能分別是：確定、向下、向上、退出、音量加、音量減。

?

?

　　2.2 音頻解碼模塊

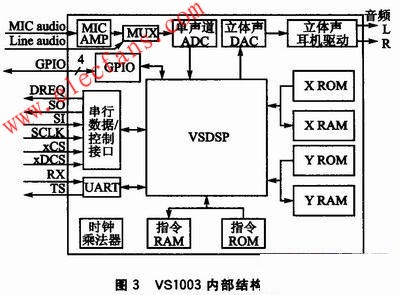

　　VS1003是芬蘭VLSI公司生產的單芯片MP3/WMA音頻解碼芯片。其擁有一個高性能、低功耗的DSP處理器核VSDSP，5 KB的指令RAM，O.5 KB的數據RAM，串行的控制和數據輸入接口，4個通用I/O口，1個UART口，1個可變采樣率的ADC，1個立體聲DAC以及音頻耳機放大器。其內部結構圖如圖3所示。

?

?

?

?

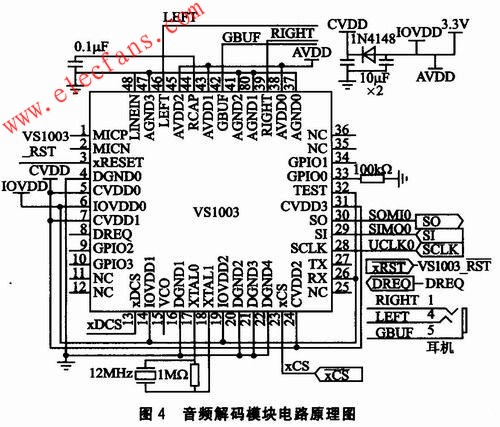

　　音頻解碼模塊對單片機從SD卡里讀取的數字MP3音頻數據流進行解析，并轉換成模擬信號進行輸出。圖4是該MP3播放器的音頻解碼模塊電路原理圖。

?

?

　　采用VS1003音頻解碼芯片來實現音樂數據流的解析。VS1003與核心控制器MSP430F149的數據通信是通過SPI總線方式進行的。 VS1003通過串行命令接口(SCI)和串行數據接口(SDI)來接收MSP430F149的控制命令和MP3的數據;通過xCS、xDCS引腳的置高/低來確認是哪一個接口處于傳送狀態。VS1003的功能控制，如初始化、軟復位、暫停、音量控制、播放時間的讀取等，均是通過SCI口寫入特定寄存器實現的。兩條SCI指令之間要通過DREQ引腳信號判斷上一次處理是否完成。

　　2.3 SD卡模塊

　　SD卡價格低，存儲容量大，使用方便，通用性與安全性強，MP3、數碼相機等設備上都采用SD卡作為其存儲設備。

　　SD卡支持兩種總線模式：SD模式與SPI模式。其中，SD模式采用6線制，而SPI模式采用4線制。采用單片機對SD卡進行讀寫時一般都采用SPI模式。可用不同的初始化方式使SD卡工作于SD或SPI模式。

　　本設計中，音頻數據MP3文件以SD卡為載體，所以設計電路時必須含有讀取SD卡模塊。圖5為SD卡模塊(SPI模式)的接口電路。

?

?

　　2.4 液晶顯示模塊

　　LCD3310液晶是一個48行84列的液晶顯示器。其帶有低功耗PCD8544的CMOS LCD控制驅動器，串行輸入速度最高可達4.O Mb/s。為了讓LCD3310液晶能夠顯示4行12×12的漢字，系統開辟了一個6×84字節的緩沖區。寫液晶時就不用直接寫入LCD3310的靜態 DDRAM了，可以先寫入系統為它開辟的數據緩沖區，最后再刷新修改的部分就可以顯示出要顯示的內容。LCD3310的接口采用SPI模式，其電路如圖6 所示。

　　3 軟件設計

　　圖7是MP3播放器的軟件流程。系統啟動后，先初始化硬件模塊。由單片機通過FAT32文件系統接口讀取SD卡的一些基本信息，如容量、扇區大小、FAT 表以及根目錄所在的起始扇區等。通過這些信息就可以找出SD卡是否有可以播放的音樂文件。若有，單片機通過SPI總線方式讀出音頻信息，并將歌曲的碼流信息送入到VS1003芯片中，通過VS1003解碼芯片及其內含的高質量立體聲DAC和耳機驅動電路，實現MP3歌曲的播放功能。在按鍵的控制下，通過 LCD3310中菜單選項的選擇，實現對歌曲選擇及音量控制等功能;在播放的同時，LCD3310上顯示的信息除歌曲名稱外，還包括進度和音量等。

?

?

?

?

　　經過運行測試，系統可以正常流暢地播放出320 kb/s的高音質MP3音樂文件，而且在使用500 mA鋰電池的情況下，可以連續正常地播放長達10個小時。可見，其功耗比較低。

　　結語

　　本著低成本、實用性強的原則，設計了一種解碼器與存儲器分離的MP3播放器，可以流暢地播放出高音質的MP3文件。同時，只要適當增加少量硬件開銷并添加相應代碼，即可以利用多余的I/O口在此系統基礎上方便地增加如電壓測量、頻率測量、溫度測量等功能，真正做到一機多用。
