人工智能技術是與多門基礎學科聯系緊密、相互促進相互發展的前沿技術，是集計算機、物理學、生理學、控制技術、傳感器技術等于一體的高新技術產業。人工智能技術的應用領域也越來越廣泛，除了傳統的工業領域，人工智能技術的應用也涉及到軍事、娛樂、服務、醫療等領域”。

　　隨著機器人技術的不斷發展，人們對機器人的要求也越來越高，機器人的智能化已成為當今的熱點。智能小車作為一種四輪驅動的智能機器人，它行動靈活、操作方便，車上可集成各種精密傳感器數據處理模塊，其避障功能保證了智能小車在行進過程中行進方向的自行調節，避免發生碰撞、碰擦，是智能小車的重要組成部分。目前，智能小車大多采用單個傳感器實現單面避障，但單面避障存在著固有的缺陷，如：障礙物探測緩慢、避障成功率較低等。由此，設計了一種能全方位避障的智能小車系統，采用紅外單點避障與超聲波雙路避障相結合的模式，可實現多面自動探測，并實現全方位避障，有效提高了避障的成功率和效率。

　　1 系統設計

　　設計的避障系統采用紅外單點避障與超聲波雙路避障相結合的模式，以實現對障礙物的全方位有效避障。為此，在小車前端中央設置一個紅外避障傳感器，用于探測小車前方障礙物，再在小車前端兩側設置左右兩個超聲波避障傳感器，他們分別探測小車前方左右兩側障礙物，有效的擴大了探測范圍，從而實現了小車的全方位避障。

　　本系統利用多模塊協調配合，使其具有較高自適應能力。硬件以需求為基礎，選擇了合適的模塊，總體模塊中包含：電源模塊，紅外傳感模塊，超聲波傳感模塊，電機驅動模塊，Arduino模塊等。系統整體框圖如圖1所示。

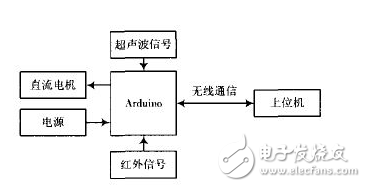

　　圖1 系統硬件結構圖

　　1．1 Arduino模塊

　　設計中采用Arduino duemilanove作為核心控制模塊，Arduino是一款便捷靈活且十分方便上手的開源電子原型平臺，能通過各種各樣的傳感器來感知環境，通過燈光、電機和其他的裝置來反饋、影響環境。

　　Arduino duemilanove包括以下幾個部分：一個9 V DC輸入，一個USB接口，14個數字IO口，6個模擬IO口，1個5 V DC輸出和一個3．3 V DC輸出。它的核心是一片Atmega 328單片機。

　　1．2 電機模塊

　　小車采用雙直流電機驅動方式，通過控制左右兩個直流電機來控制小車轉動轉向，電機模塊如圖2所示，直流電機采用直流電機驅動芯片L298N。

　　L298N內部包含4通道邏輯驅動電路，是一種二相和四相電機的專用驅動器，即內含二個H橋的高電壓大電流雙全橋式驅動器，接收標準TTL邏輯電平信號，可驅動46 V、2 A以下的電機，正好可以滿足小車的左右直流電機的驅動要求。并且L289N具有過溫保護功能和較高的噪聲抑制比，故十分適用于智能小車中。

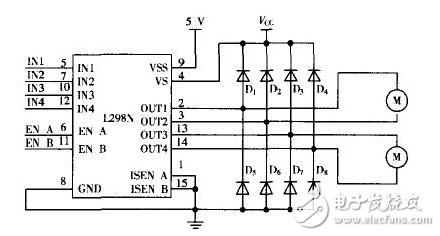

　　圖2 電機模塊

　　由于芯片L298N并沒有對電機轉速的控制方式，因此，通過Arduino程序控制調節驅動電機的PWM信號，改變電機輸出功率，從而控制左右電機的轉速。

　　1．3 超聲波傳感器模塊

　　超聲波模塊由發射電路和接收電路組成，如圖3所示。其中發射電路由Em78p153單片機、MAX232及超聲波發射頭T40等組成，接收電路由TL074運算放大器及超聲波接收器R40等組成。

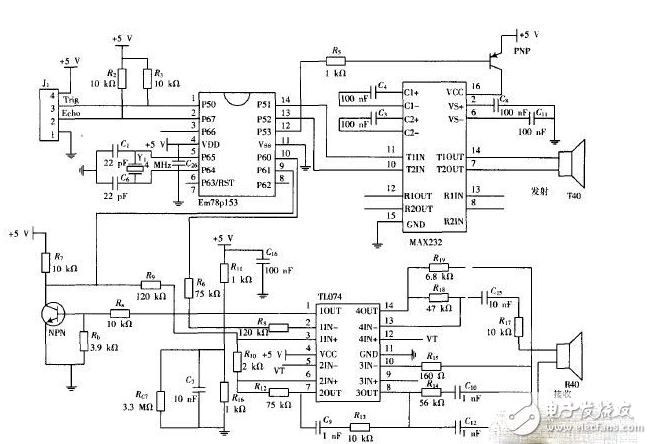

　　圖3 超聲波傳感器

　　探測時，超聲波發射器發射出長約6 mm，頻率為40 kHz的超聲波信號。此信號被物體反射回來由超聲波接收器接收，接收器實質上是一種壓電效應的換能器。它接收到信號后產生mV級的微弱電壓信號，電壓信號再在核心控制模塊中轉換為數字信號。設超聲波脈沖由傳感器發出到接收所經歷的時間為t，超聲波在空氣中的傳播速度為c，則從傳感器到目標物體的距離D可用 D=ct／2求出。

　　1．4 紅外傳感器模塊

　　紅外測距模塊采用夏普GP2YOA21紅外測距傳感器，夏普GP2YOA21型紅外測距傳感器是基于位置敏感傳感器PSD（Position Sensitive Device）的微距傳感器，捕捉的是光信號并且有著基于Lucovusky方程的電路設計，其有效的測量距離為80 cm。

　　紅外測距其優點是無盲區、測量精度高、反應速度快，但其缺點受環境影響較大、探測距離較近。因此本文設計了基于多傳感器信息融合的智能小車避障系統，采用紅外傳感器與超聲波傳感器互補，使機器人具有精確的感測范圍。

　　2 算法分析

　　針對單傳感器避障系統中存在的缺點，本文提出了多傳感器協調合作方案，通過超聲波傳感器和紅外傳感器的配合，擴大了探測范圍以及靈敏性，從而避免了誤撞和緊貼障礙物的危險，提高了避障機率，實現了全方位避障。

　　2．1 流程設計

　　全方位避障小車在行進過程中，各傳感器不斷檢測小車周?chē)欠裼姓系K物。當有傳感器檢測到障礙物時，通過判斷檢測到障礙物的傳感器的數量，來實現小車全方位自動避障：?jiǎn)蝹鞲衅鳈z測到障礙物時，小車遠離檢測到障礙物方向；兩個傳感器檢測到障礙物時，小車向未檢測到障礙物方向轉向；所有傳感器都檢測到障礙物時，小車急速左轉避開障礙物。當小車避開障礙物后，小車?yán)^續行進。流程圖如圖4所示。

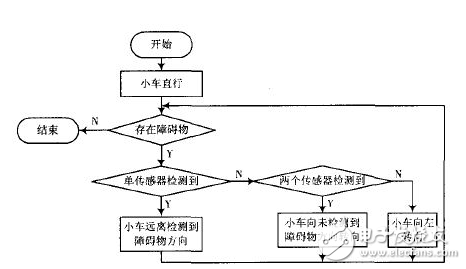

　　圖4 程序流程圖

　　2．2 避障代碼

　　根據以上避障原理，編寫相應的程序，以實現小車的全面避障，程序主要分電機、超聲波和紅外測距三部分。電機部分由analogWrite（）、 digitalWrite（）分別控制車速和小車前進、后退或轉向；超聲波測距部分由Trig．Pin控制超聲波輸入，由EchoPin控制超聲波輸出，控制模塊通過對接收到的脈沖波時間進行處理，轉化為距離參數，從而獲得距離Middle_distance；紅外測距部分由控制模塊通過紅外傳感器獲得一個模擬量analo．gRead（），通過輸出的模擬量可以推算出電壓值volts，而輸出電壓和探測距離關系為 distance：65*pow（volts，-1．10），從而可獲得小車與障礙物的距離。

　　3 實驗研究

　　智能車在進行了器件選型和確定控制算法后，為了驗證系統的性能，進行了實驗驗證。

　　實驗中選用一塊放著多種障礙物的平地，障礙物分兩大種：一種是規則的障礙物，如正方體、圓柱等。另一種為不規則障礙物。實驗時，智能避障小車在行進過程中不斷探測前方周?chē)欠裼姓系K物，當存在障礙物時候，判斷出相應障礙物位置，并進行相應動作。

　　為了有效驗證智能小車避障成功率，通過改變障礙物形狀來對小車進行性能測試，結果如圖5所示。其中測試小車100次，并統計出單面避障和全方位避障成功通過不同障礙環境的次數，障礙環境由總數為100的規則障礙物和不規則障礙物組成。由圖5可見，普通的單面避障方法有著較低的成功通過率，而本文所提出的全方位避障方法則受此影響不大，有著較高的通過率。

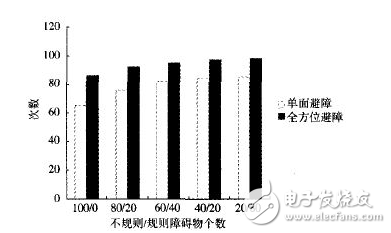

　　圖5 單面避障與全方位避障成功率對比

　　4 結論

　　設計的基于Arduino的智能小車避障系統，采用了單紅外和雙超聲波避障方式，使小車在行車過程中對障礙物的探測更加精確。實驗結果表明，設計的全方位避障系統較大地提高了避障的效率和成功率，可有效地實現全方位避障。
