在通信電源、電機驅動和D類音頻功放等應用中，硬開關拓撲需要面對一個棘手問題——功率MOSFET體二極管的反向恢復電荷（Qrr）。Qrr過高，輕則系統效率驟降、發熱加劇，重則引發開關節點振鈴失控、電壓過沖，迫使工程師不得不額外增加緩沖電路，成本與空間雙雙承壓。

無錫新潔能新推出的250V SGT（屏蔽柵溝槽技術）功率MOSFET NCEP025S90T，以“Super Recovery”超快恢復系列的身份登場，憑借低反向恢復電荷，為高性能、高可靠性要求的硬開關應用提供更優選擇。

一、Qrr——硬開關拓撲的性能瓶頸

功率MOSFET的體二極管（Body Diode）由器件內部的PN結自然形成，是制造工藝中固有的寄生二極管結構。它在電路中承擔續流和保護功能的同時，也引入了額外的損耗和設計挑戰。

當器件處于正向導通時，PN結內部會注入并存儲大量少數載流子。一旦器件需要從正向導通切換至反向阻斷，這些存儲的載流子必須先被“抽走”，體二極管才能恢復阻斷能力，此過程稱為反向恢復。而反向恢復電荷Qrr，正是定義這一過程中載流子總量的核心參數——自電流過零開始，到反向恢復電流衰減至規定值為止，整個反向恢復波形所包圍的電荷總量。該參數直接關聯著硬開關系統中的一個棘手的工程難題——反向恢復損耗與電壓過沖。

在典型的硬開關橋式電路中，當下管體二極管續流時存儲的Qrr，會在上管開通瞬間被強行抽取，導致上管開通電流出現一個額外的尖峰脈沖。這不僅增加了開關管的瞬時應力，還會在寄生電感上激發劇烈的電壓振鈴與過沖，直接威脅系統可靠性。簡而言之，Qrr越大，損耗越高，過沖越猛，EMI越難抑制，緩沖電路設計也就越復雜。

二、SGT技術專項優化，反向恢復電荷直降86%

新潔能基于SGT屏蔽柵溝槽技術，對MOSFET體二極管的反向恢復特性進行了專項優化。超快反向恢復產品NCEP025S90T的反向恢復電荷相較上一代產品直降86%。

傳統溝槽MOSFET的漂移區呈三角形分布，而SGT結構通過引入屏蔽柵，在傳統溝槽MOSFET的垂直耗盡基礎上疊加了水平耗盡效應，將漂移區電場整形為近似矩形分布。這一改變在相同擊穿電壓下有效降低了漂移區電阻，同時優化了體二極管的開關特性，從而縮減反向恢復電荷、縮短反向恢復時間。

為量化評估優化效果，新潔能在雙脈沖測試平臺上，將NCEP025S90T與上一代通用平臺產品NCEP02590T進行體二極管反向恢復性能對比。測試條件為：正向電流IF=45A、電流變化率di/dt=100A/μs，結果如下：

反向恢復時間（Trr）：由163ns縮短至67ns，降幅58.9%；

反向恢復電荷（Qrr）：由1307nC降至178nC，降幅86%；

峰值反向恢復電流（Irrm）：由16A減至5A。

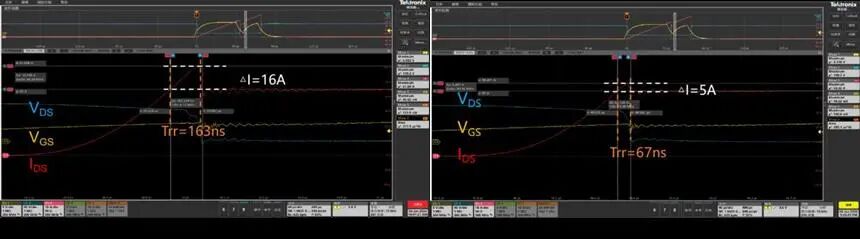

NCEP02590T（左）與NCEP025S90T（右）

反向恢復對比測試波形（圖源官方）

86%的Qrr降幅絕非停留在紙面的數字優化，而是直接轉化為三項明確的工程紅利：

1、過沖電壓有效抑制。反向恢復電荷是開關節點振鈴的能量來源，Qrr大幅減少后，VDS尖峰自然回落。緩沖電路參數不必再為最惡劣工況預留過重冗余，甚至可簡化RCD吸收網絡，BOM成本與PCB面積雙雙受益。

2、開關損耗顯著降低。Qrr每減少一點，續流二極管反向恢復期抽取的多余電荷便少一點，主開關管開啟瞬間需要硬扛的電流沖擊隨之減弱。這對高頻化趨勢下的效率提升尤其關鍵。

3、EMI友善度躍升。振鈴幅度與諧波分量同步削減，傳導與輻射干擾的源頭得到緩解，濾波器設計壓力減小。

三、RRSOA提升超5倍，筑牢安全邊界

在電機驅動、逆變電路等感性負載應用中，MOSFET體二極管不僅要“能關斷”，還要“關的住”。反向恢復安全工作區（RRSOA）正是衡量體二極管動態續流承受能力的硬指標——它決定了器件在承受高di/dt與反向電壓應力時是否會進入動態雪崩失效。

新潔能對NCEP025S90T與上一代產品NCEP02590T進行了逐級加嚴的雙脈沖應力測試：實驗采用雙脈沖電路，將開關管（Q1）和續流管（Q2）分別同時替換為被測器件，逐次增加脈沖寬度以提升續流管電流，記錄續流管在反向恢復階段的通過情況。

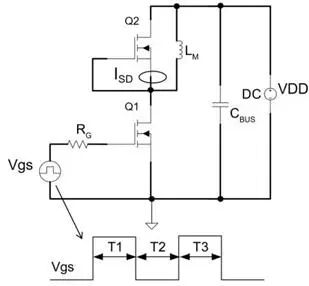

雙脈沖測試電路圖（圖源官方）

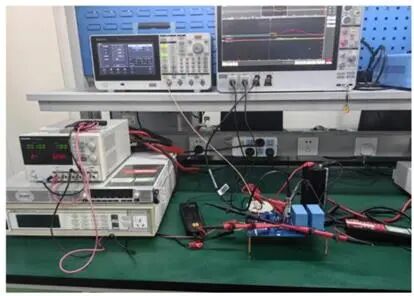

雙脈沖測試平臺實物圖（圖源官方）

測試結果表明，NCEP025S90T的反向恢復安全區較上一代產品提升幅度超過5倍，且高溫下RRSOA未出現明顯衰減，體二極管高溫動態可靠性優異。這意味著在電機頻繁剎車、換向或橋臂直通續流的惡劣工況下，器件的體二極管擁有更寬的安全邊界，不會輕易成為系統的薄弱一環。對于48V~100V電壓等級的電動工具、無人機電調、伺服驅動等設計而言，這一特性無異于一顆“定心丸”。

RRSOA對比測試結果：

注：表中335A為設備電流能力上限，非MOS管過流能力上限。

四、電性參數高度兼容，支持設計升級

為幫助工程師以最小代價實現產品升級，NCEP025S90T在其余動靜態電性參數上，與上一代產品NCEP02590T保持了高度一致，且采用相同封裝（TO-247），原有設計幾乎無需調整即可兼容替換。具體參數對比如下：

從表中可見，器件的輸入電容Ciss和柵極電荷Qg僅有微幅波動，驅動回路基本無需調整，現有設計可直接替換。唯一的取舍在于導通電阻：Ron從14.90mΩ調整至18.60mΩ。

但請注意：在絕大多數硬開關應用中，開關損耗的降低帶來的系統級收益，將遠遠覆蓋這不到4mΩ導通電阻的輕微溫升代價，尤其是當開關頻率邁向百kHz級別時，效率曲線的天平將向NCEP025S90T一側傾斜。

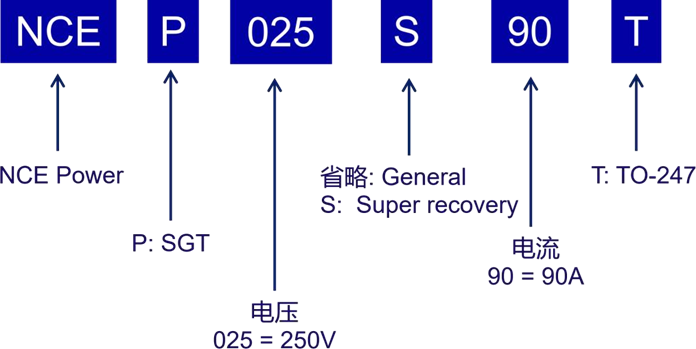

命名規則（圖源官方）

五、應用場景

憑借低反向恢復電荷與寬反向恢復安全區的核心優勢，NCEP025S90T可應用于：

48V~100V電機控制系統：電動工具、低壓伺服、機器人關節、無人機電調等場景，寬RRSOA為電機頻繁換向、剎車提供可靠保障；

通信電源：48V母線DC-DC變換器，可作為原邊開關管或副邊同步整流管的理想選擇，低Qrr特性助力電源實現高頻化、高功率密度升級；

工業電源與逆變電路：高功率密度工業電源模塊、小型逆變器等對效率與可靠性有嚴苛要求的場景，簡化EMI與緩沖電路設計，提升系統長期穩定性；

Class-D音頻放大器：利用低Qrr特性降低開關失真，減少音頻底噪與失真，提升音質純凈度與聽感體驗。

六、結語

新潔能NCEP025S90T是一款通過合理犧牲少量導通電阻性能，換取體二極管反向恢復性能革命性提升的功率器件。其低Qrr能有效抑制電壓尖峰、簡化EMI濾波設計；寬RRSOA確保系統極端工況下穩定運行，特別適合需要高開關頻率或電機感性負載續流的硬開關拓撲。如需了解更多有關新潔能產品信息或申請樣品，可聯系官方授權代理商，提供選型服務與技術支持。
