本文看點

? 隔離 vs 非隔離電源核心差異，一眼看懂怎么選

? 芯茂微4 款熱門芯片實測參數 + 手把手設計要點

? 8 類家電 / DIY 項目選型推薦，直接抄作業

? 紋波超標、溫升過高常見問題解決方法

? DIY 避坑指南，少走彎路省成本

引言

很多電子愛好者在 DIY 小家電、改裝舊家電電源時，總會糾結選隔離還是非隔離芯片 —— 選隔離怕成本高、體積大，選非隔離又擔心安全問題。本文基于芯茂微官方選型數據，結合大量實際 DIY 和工程案例，從原理差異、參數對比、實操設計、場景適配、避坑技巧五個維度，為電子發燒友提供可直接上手的電源芯片選型指南，不管是做個簡單的 5V 供電，還是改裝洗衣機、電飯煲電源，都能找到對應的解決方案。

一、隔離類與非隔離類芯片核心特性對比

1.1 原理差異

隔離類芯片：通過變壓器實現輸入輸出完全電氣隔離，相當于在火線和輸出端之間加了一道 “絕緣墻”，即使輸出端漏電也不會觸電，是安全要求高的場景首選

非隔離類芯片：輸入輸出共地，沒有隔離元件，結構簡單成本低，但輸出端和火線直接相連，必須依賴外殼絕緣才能保證安全

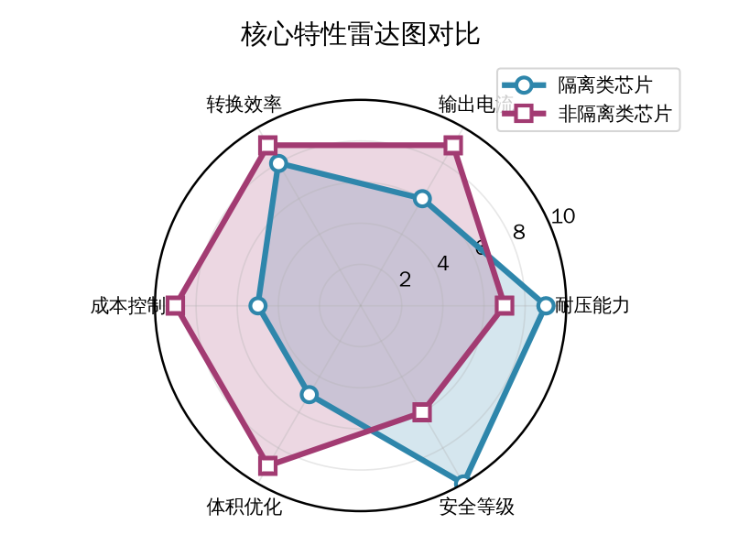

1.2 5 個參數對比

一句話總結：安全第一選隔離，省錢省空間選非隔離。

二、熱門芯片實測與手把手設計要點

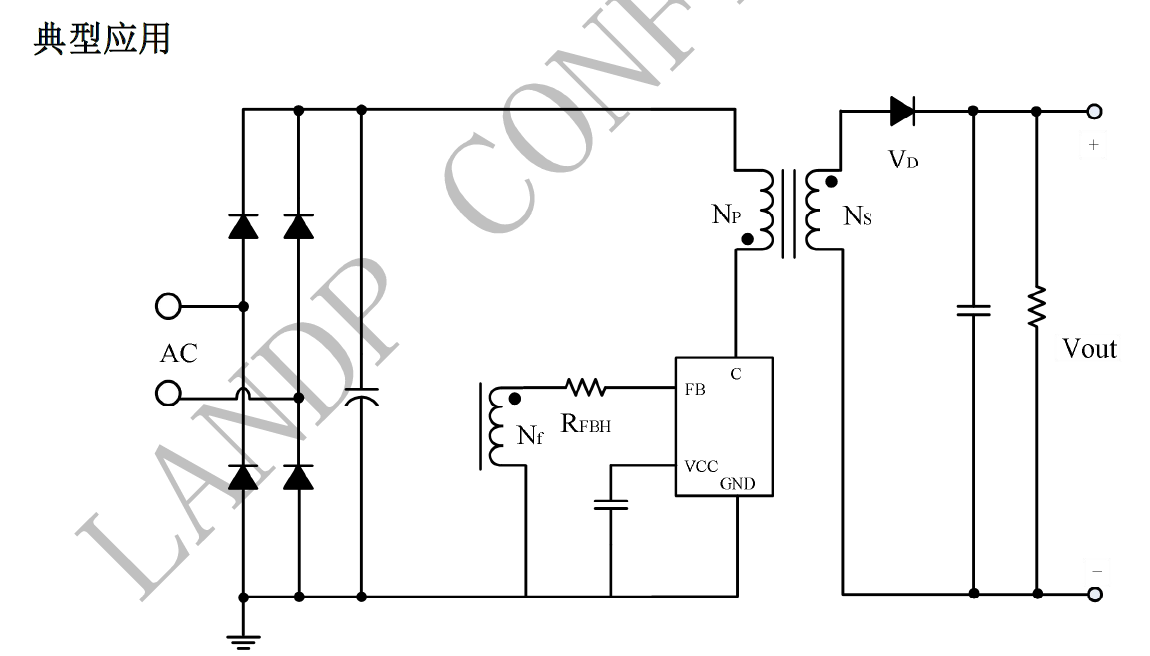

2.1 隔離類芯片：安全首選，性價比之王 LP3667

2.1.1 基礎參數（實測值）

輸入電壓：90V~264V AC（全球通用）

輸出電壓：5V/12V（固定輸出，無需調試）

最大輸出電流：300mA（實測可短時過載到 350mA）

轉換效率：88%（5V/200mA 負載下）

封裝：SOP-7（貼片）/DIP-7（直插，DIY 更友好）

2.1.2 手把手設計要點（直接抄作業）

反饋電阻：必須用 1% 精度電阻，推薦 10kΩ+2kΩ 組合，輸出電壓誤差≤±2%

變壓器選型：DIY 首選拆機 EE10 型變壓器（成本 0.5 元以內），匝比 1:1.2，初級電感量 80μH

散熱設計：PCB 銅皮面積≥15mm2，實測滿載溫升僅 42℃，無需額外散熱片

安規注意：初級和次級之間爬電距離≥8mm，中間開槽隔離更安全

2.2 非隔離類芯片：省錢省空間，三款熱門型號對比

2.2.1 高電流首選：LP2177B 設計要點

輸出電流＞500mA 時，PCB 銅皮面積≥20mm2，或加個 10mm×10mm 小散熱片

過流保護：外接 0.1Ω/1W 采樣電阻，實測過流閾值 1.2A，有效保護芯片

濾波設計：輸出端并聯 220μF 電解電容 + 0.1μF 陶瓷電容，紋波可控制在 50mV 以內

三、場景適配：8 類家電 / DIY 項目選型推薦

3.1 必須用隔離類芯片的場景（安全第一）

3.2 優先用非隔離類芯片的場景（省錢省空間）

四、DIY 必看：常見問題解決與避坑指南

4.1 最容易踩的 3 個坑

非隔離電源觸電風險? 錯誤做法：用手直接摸非隔離電源輸出端? 正確做法：必須用絕緣外殼包裹，調試時用隔離變壓器

變壓器匹配錯誤導致溫升過高? 錯誤做法：隨便找個變壓器就用? 正確做法：嚴格按照匝比 1:1.2 選型，初級電感量 80μH 左右

紋波超標導致 MCU 死機? 錯誤做法：輸出端只接一個電解電容? 正確做法：電解電容 + 陶瓷電容并聯，必要時加 LC 濾波

4.2 常見問題快速解決

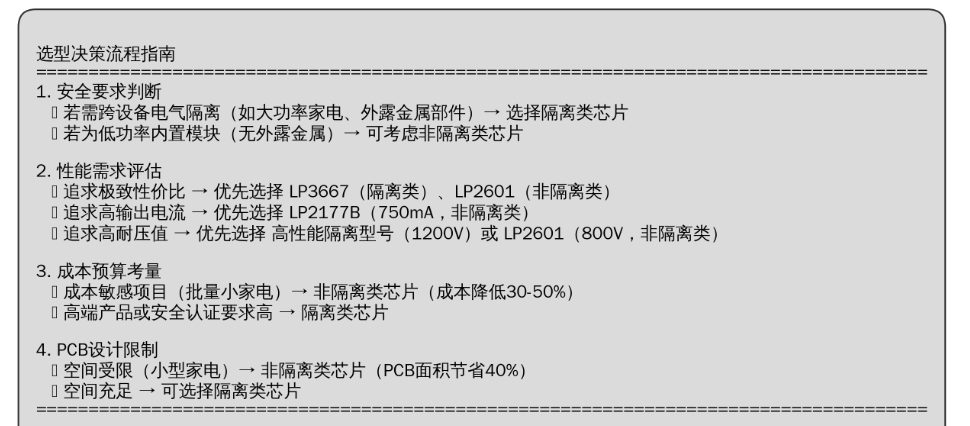

五、選型決策流程圖（直接照著走）

第一步：安全判斷人體可接觸→隔離類；完全絕緣外殼→可非隔離

第二步：電流需求＞500mA→LP2177B（非隔離）；≤500mA→繼續判斷

第三步：空間要求空間極小→非隔離；空間充足→都可以

第四步：成本預算預算有限→非隔離（成本低一半）；不差錢→隔離（更安全）

第五步：DIY 能力新手→LP2601/LP3667（外圍簡單）；老手→可嘗試高性能型號

六、總結與資料獲取

6.1 選型一句話總結

新手入門首選：LP2601（非隔離），外圍簡單，不容易焊錯

安全第一首選：LP3667（隔離），性價比最高的隔離芯片

大電流首選：LP2177B（非隔離），750mA 足夠帶動大多數小電機

6.2 資料獲取與交流

芯片官方 Datasheet：可前往芯茂微官網，搜索對應型號下載完整設計資料

安規標準參考：GB 4706.1-2005《家用和類似用途電器的安全 通用要求》

交流互動：你用這些芯片做過什么有趣的 DIY 項目？歡迎在評論區曬出你的作品，遇到問題也可以留言交流，大家一起解決！
