在射頻（RF）通信工程中，TNC插頭因其螺紋鎖緊的穩固性被廣泛應用于基站、雷達和航空航天設備。然而，由于頻繁拆裝或環境因素，接頭損壞、信號不穩是常有的事。

很多工程師看到駐波比（VSWR）過高就想直接剪掉換新的，其實不少情況下，通過科學的排查和維修，是可以讓接頭“起死回生”的。作為電蜂優選（elecbee）的技術專家，本期手把手教你如何維修排查 TNC 插頭！

? TNC 插頭維修與故障排查實操指南

面對故障，盲目更換不僅浪費成本，更可能掩蓋了鏈路中的真實問題。

一、 第一步：望聞問切，排查常見故障點

在拆解前，先進行物理層面的“初步體檢”：

檢查中心針位置：中心針是否縮回、偏移或受損？如果中心針接觸不良，阻抗會瞬間失配。

表面氧化與污垢：沿海環境常伴隨鹽霧氧化。觀察中心針和螺紋是否有綠色或黑色氧化層。

?? 螺紋滑絲：檢查螺套旋轉是否順暢。如果螺紋變形，即便信號正常，也無法保證長期的連接可靠性。

二、 ? 第二步：實操維修，讓接頭重獲新生

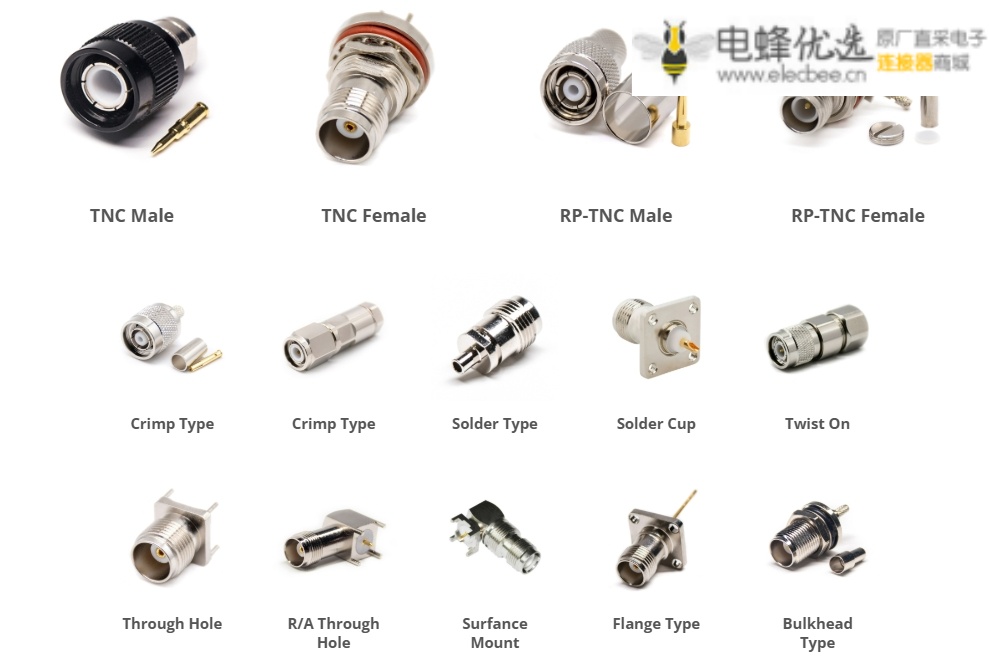

針對不同類型的 TNC 插頭，維修策略各不相同：

1. 組裝式（Clamp Type）接頭的“無損維修”

組裝式接頭是維修性價比最高的類型，只需簡單工具即可完成。

步驟：使用雙扳手旋開尾部螺帽，將線纜退出。

要點：重新修剪電纜末端，確保屏蔽網 360° 均勻覆蓋在錐形墊片上，重新緊固即可。

2. 氧化層的“化學喚醒”

處理：使用 95% 以上濃度的無水酒精配合細長棉簽，輕輕擦拭中心針和絕緣體表面。

進階：若氧化嚴重，可使用極細的精密砂紙輕輕打磨，但要注意不要破壞鍍金層，處理后必須再次用酒精清潔。

3. 中心針偏心的“物理糾偏”

處理：若 PTFE 絕緣體因過熱變形導致中心針偏移，可嘗試使用專業鑷子微調。但若變形嚴重，建議更換內部絕緣塊。

三、 第三步：性能驗證，用數據說話

維修后的接頭必須經過嚴格測試，不能只看“能不能接通”。

駐波比（VSWR）測試：使用矢量網絡分析儀（VNA）實測。理想情況下，在工作頻段內 VSWR 應小于 1.2。

? 機械拉力測試：輕輕拽拉接頭尾部，確保壓接或組裝處牢固，不會因為輕微晃動導致信號波動。

接觸電阻檢測：使用萬用表測量中心針到線纜內導體的電阻，通常應在 毫歐級別。

四、 電蜂優選（elecbee）的專家建議

雖然維修能解決燃眉之急，但電蜂優選（elecbee）提醒您，以下情況必須更換新接頭：

壓接套管（Crimp Sleeve）已形變：壓接式接頭一旦壓下，金屬已發生永久形變，二次擠壓會導致屏蔽性能大幅下降。

PTFE 絕緣體燒焦：若因過功率導致內部介質碳化，其電學性能已不可逆轉，必須廢棄。

螺紋嚴重受損：滑絲的接頭會損傷昂貴的設備端插座，千萬不要“丟卒保車”。
