1. 聲卡資源介紹

EASY-EAI-Nano-TB僅有一塊由RV1126B主控輸出的聲卡。

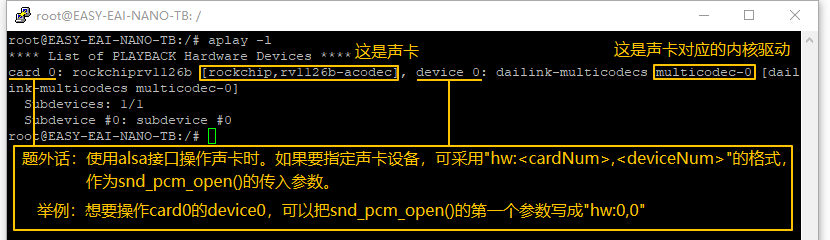

通過串口調試或ssh調試，可以進入開發板終端。執行aplay命令查看聲卡相關的詳細信息，如下所示。

aplay -l

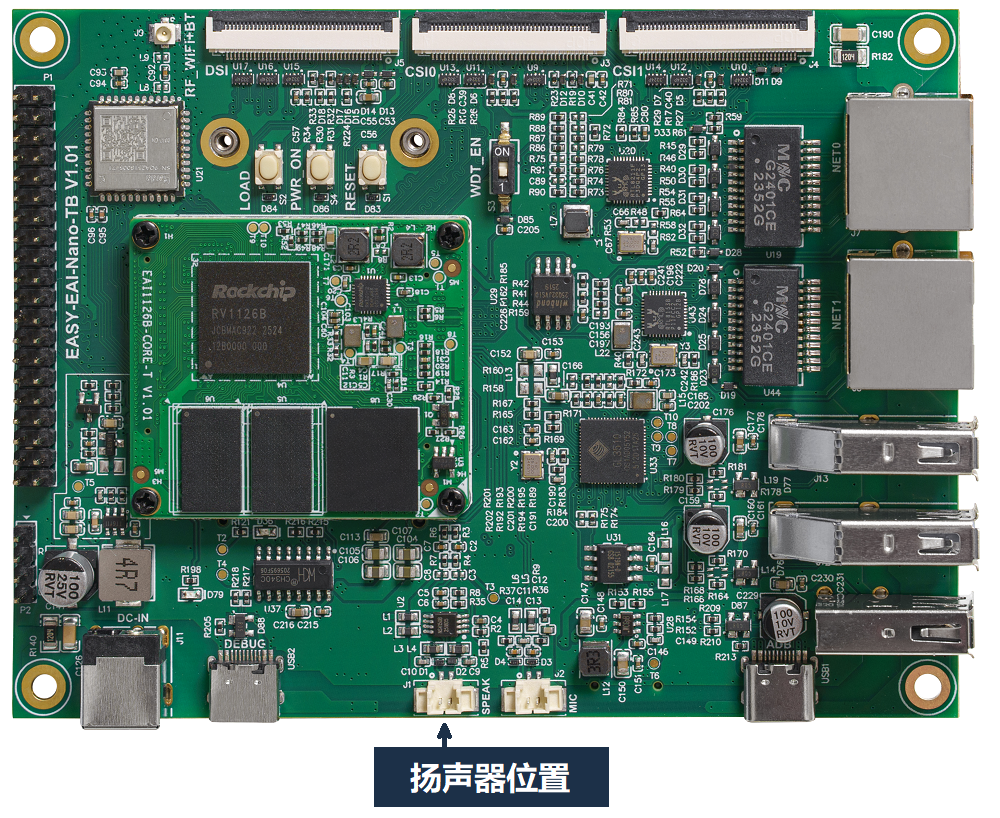

1.1 硬件接口

硬件接口位置如下所示。

2. 聲卡控制

Linux系統在應用層調用聲卡，通常采用alsa(aplay，arecord，amixer)框架，本文只會描述本開發板平臺相關的部分。如果用戶想要進一步地了解alsa用法，可以通過開發者社區的《alsa使用簡介》進行更進一步的了解。

2.1 音頻播放

音頻播放采用aplay命令進行。

aplay -D plughw:0,0 test.wav ##聲音從Card0輸出

2.2 音量調節

Card0輸出音量【值】的【范圍】是從 0到510

amixer -c 0 cset name='DAC Digital Volume' 0,0 ##設置Card0輸出音量【值】為 0 amixer -c 0 cset name='DAC Digital Volume' 192,192 ##設置Card0輸出音量【值】為 192 amixer -c 0 cset name='DAC Digital Volume' 255,255 ##設置Card0輸出音量【值】為 255

注：此處的【值】是跟增益正相關的一個變量，但它既不是增益，也不是音量百分比。并且調整它，音量大小變化【不是線性】的。

0~255：為數字增益部分，設置成255，是不失真的最大音量。

256~510：為模擬增益部分，只要超出255，聲音輸出就會失真。

3. 聲卡使用筆記

硬件層面使用的i2s/sai控制器，它們本身就是不支持單聲道、混音等使用情況。但用戶可以通過alsa-plug去做一些數據轉換。具體操作方法就是修改~/.asoundrc文件。

3.1 通道轉換

由于i2s/sai控制器不支持單聲道，如果用戶要播放一些單聲道的音頻文件，會出現“2倍速播放”的現象。因此用戶需要修改~/.asoundrc文件做通道轉換，在文件的具體添加如下內容：

pcm.!default { type asym playback.pcm "playbackmono" capture.pcm "hw:0,0" } pcm.playbackmono { type route slave.pcm "hw:0,0" # 輸出到聲卡設備hw:0,0 slave.channels 2 ttable { #配置通道route， 0.0 0.5 0.1 0.5 1.0 0.5 1.1 0.5 } }

然后在播放音頻文件時，把命令改成：

aplay -D default test_mono.wav

或者

aplay -D playbackmono test_mono.wav
