一、電機正轉

電機驅動芯片RZ7899

RZ7899是一種高性能電機驅動芯片，廣泛應用于各種電機控制場合，特別是在步進電機和直流電機的驅動中。以下是該芯片的一些關鍵特性和應用：

主要特性：

高驅動能力：RZ7899能夠驅動高電流的電機，適合需要大功率輸出的應用。

雙通道設計：具備雙通道輸出，能夠同時驅動兩個電機，提升設計靈活性。

PWM控制：支持脈寬調制（PWM）控制，使得電機的運行更加平滑和高效。

過流保護：內置過流保護功能，確保芯片和電機在異常情況下的安全運行。

熱保護功能：能夠監測溫度并在過熱時自動停止工作，防止損壞。

低靜態功耗：在靜態模式下功耗較低，適合需要長時間待機的應用場合。

多種控制模式：支持多種控制模式，包括全橋、半橋等，滿足不同電機控制需求。

該模塊在開發板上位置如下：

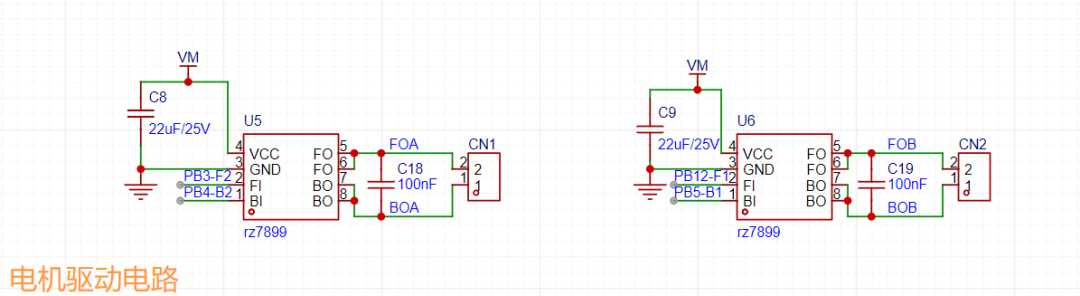

2.原理圖

在開發板上左右兩個電機分別接到了兩塊RZ7899上，左電機使用CW32的PB3和PB4控制，右電機使用CW32的PB12和PB5控制。

3.查看資料

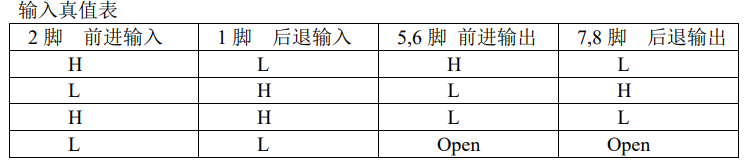

翻閱手冊我們可以發現，其實驅動電機只需要輸入端接到MCU的兩個引腳，輸出端分別接到電機的兩個引腳，即可通過改變輸入端電平實現正反轉。

注意：輸出端5腳和6腳，7腳和8腳為一組

4.代碼編寫

根據上述從手冊中查到的信息，我們知道了驅動方法之后就可以開始驅動代碼的編寫了。在工程中新建一個電機的.c和.h文件，名字自己確定，然后在.c中編寫如下代碼：

void Motor_Init(void)
{
        __RCC_GPIOB_CLK_ENABLE();//開啟GPIOB時鐘
        GPIO_InitTypeDef GPIO_InitStruct;
        GPIO_InitStruct.IT=GPIO_IT_NONE;
        GPIO_InitStruct.Mode=GPIO_MODE_OUTPUT_PP;//配置為推挽輸出
        GPIO_InitStruct.Pins=GPIO_PIN_3 | GPIO_PIN_4;//選擇GPIO口
        GPIO_InitStruct.Speed=GPIO_SPEED_HIGH;
        GPIO_Init(CW_GPIOB, &GPIO_InitStruct);
}

隨后在main函數中編寫如下代碼

int main(void)
{
        OLED_Init();//初始化
        Motor_Init();//初始化電機
        while(1)
        {
                PB03_SETHIGH();//PB3置高電平
                PB04_SETLOW();//PB4置低電平
        }
}

我們給PB3置為高電平，PB4置低電平，滿足手冊驅動真值表中驅動電機要求，即可實現正轉。

5.運行現象

將本次項目代碼燒錄進開發板之后，可以觀察到左電機開始正轉。

二、電機正反轉控制

根據上面的實驗，我們已經完成了單個電機的正轉，那么憑各位工程師的聰明才智應該很快就能想到如何控制兩個電機同時正轉以及反轉了。復制上一次工程，我們稍加修改即可。

1.代碼如下：

void Motor_Init(void)
{
        __RCC_GPIOB_CLK_ENABLE();//開啟GPIOB時鐘
        GPIO_InitTypeDef GPIO_InitStruct;
        GPIO_InitStruct.IT=GPIO_IT_NONE;
        GPIO_InitStruct.Mode=GPIO_MODE_OUTPUT_PP;//配置為推挽輸出
        GPIO_InitStruct.Pins=GPIO_PIN_3 | GPIO_PIN_4 | GPIO_PIN_12 | GPIO_PIN_5;//選擇GPIO口
        GPIO_InitStruct.Speed=GPIO_SPEED_HIGH;
        GPIO_Init(CW_GPIOB, &GPIO_InitStruct);

        Right_Motor_stop();//
        Left_Motor_stop();//
}

將右邊電機的控制GPIO也初始化，然后將電機運動稍微封裝一下

void Left_Motor_foreward(void)
{
        PB03_SETHIGH();//PB3置高電平
        PB04_SETLOW();//PB4置低電平
}
void Left_Motor_reversal(void)
{
        PB04_SETHIGH();//PB4置高電平
        PB03_SETLOW();//PB3置低電平
}
void Left_Motor_stop(void)
{
        PB04_SETLOW();//PB4置低電平
        PB03_SETLOW();//PB3置低電平
}
void Right_Motor_foreward(void)
{
        PB05_SETLOW();//PB12置低電平
        PB12_SETHIGH();//PB5置高電平
}
void Right_Motor_reversal(void)
{
        PB12_SETLOW();//PB12置低電平
        PB05_SETHIGH();//PB5置高電平
}
void Right_Motor_stop(void)
{
        PB12_SETLOW();//PB12置低電平
        PB05_SETLOW();//PB5置低電平
}

這樣就可以靈活地驅動電機正反轉了，然后在主函數中加入以下代碼

uint8_t keynum,Left_state,Right_state;
int main(void)
{
        OLED_Init();//初始化
        LED_Init();//LED初始化
        Key_Init();//按鍵初始化
        Motor_Init();//初始化電機
        while(1)
        {
                keynum=Key();//獲取鍵碼，
                if(keynum==1){Left_state++;Left_state%=4;}//按鍵1按下一次，變量＋1，加到4歸零
                if(keynum==2){Right_state++;Right_state%=4;}
                if(Left_state==0 || Left_state==2)//條件判斷變量為1或者2停下
                {
                        Left_Motor_stop();//左電機停

                }
                else if(Left_state==1)
                {
                        Left_Motor_foreward();//左電機正轉

                }
                else if(Left_state==3)
                {
                        Left_Motor_reversal();//左電機反轉
                        PC13_SETHIGH();
                }
                if(Right_state==0 || Right_state==2)
                {
                        Right_Motor_stop();//右電機停
                }
                else if(Right_state==1)
                {
                        Right_Motor_foreward();//右電機正轉
                }
                else if(Right_state==3)
                {
                        Right_Motor_reversal();//右電機正轉
                }
                if((Right_state==0 || Right_state==2 ) && (Left_state==0 || Left_state==2 ))
                {
                        PC13_SETLOW();//LED點亮
                }
                else{
                        PC13_SETHIGH();                //LED熄滅
                }
                OLED_ShowNum(1,1,Left_state,2);//屏幕顯示變量
                OLED_ShowNum(2,1,Right_state,2);
        }
}

2.運行現象

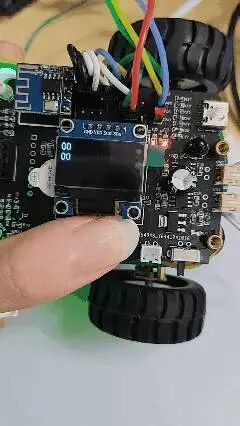

將本次項目代碼燒錄進開發板之后，我們可以觀察到以下現象：

上電之后電機停止

OLED屏幕第一行顯示00，第二行也顯示00，記錄按鍵按下次數，到四歸零

LED點亮

按下按鍵一，左電機正轉，再按下停止，再按下反轉，再按下停止

按下按鍵二，右電機正轉，再按下停止，再按下反轉，再按下停止

電機停止時LED點亮，反之則熄滅
