華潤微代理商 —— 依托華潤微在功率半導體領域的龍頭技術積淀與全產業鏈布局，旗下授權代理商為行業帶來專為中低壓大電流場景打造的CRM 先進溝槽型 P-MOSFET——CRTD050P03L2-G。這款器件由華潤微核心子公司研發生產，深度承襲華潤微在功率器件領域的工藝與設計優勢，以極致低導通電阻、優異的開關品質因數、超大電流承載能力、工業級高可靠性為核心亮點，精準破解電機控制、電動工具、鋰電池保護等場景中功率損耗大、高頻開關效率低、大電流通斷穩定性差、空間布局受限的行業痛點，成為中低壓大電流功率開關場景的標桿之選。

一、原生適配：中低壓大電流場景專屬 Trench P-MOSFET 定制設計

CRTD050P03L2-G 并非傳統平面型 MOSFET 的簡單技術升級，而是華潤微立足 **-30V 中低壓、大電流通斷 ** 全場景使用需求的定制化溝槽型（Trench）設計，完美適配電機控制與驅動、電動工具、鋰電池保護、高頻（HF）開關電路等中低壓大電流應用場景。

作為華潤微面向中低壓功率開關領域的核心產品，其核心參數實現行業優質表現：-30V 漏源耐壓、4.2mΩ 典型導通電阻、-125A 硅片極限連續漏極電流，在低導通損耗、大電流承載、高頻開關效率、工業級可靠性、小型化集成之間實現最優平衡，一站式為中低壓電路提供高效開關、大電流通斷、高可靠防護、簡化 BOM的完整功率解決方案。

二、七大核心亮點，重新定義中低壓 P-MOSFET 性能標桿

先進 CRM 溝槽技術，極致低導通電阻突破損耗瓶頸

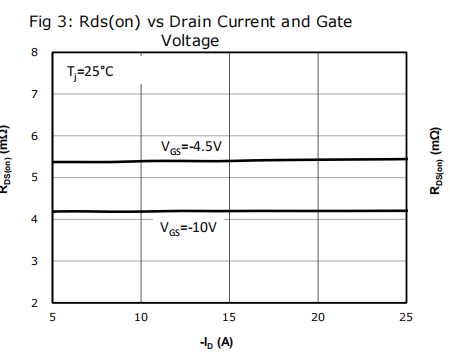

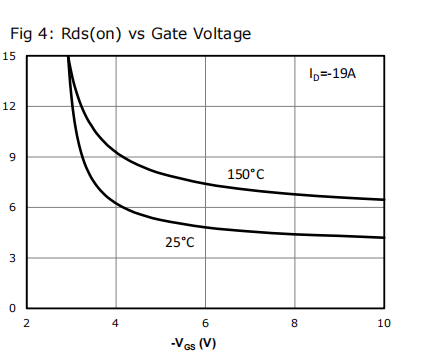

CRTD050P03L2-G 采用華潤微自主研發的 CRM 先進 Trench 溝槽技術，依托華潤微成熟的功率器件工藝平臺，對器件溝道結構進行深度優化，有效降低漏源導通電阻（RDS(on)?）：在VGS?=?10V、ID?=?19A的典型工況下，RDS(on)?典型值僅4.2mΩ，最大值也僅 5.3mΩ，即使在低柵壓VGS?=?4.5V下，仍能保持 7mΩ 以內的低導通電阻表現。

極致低阻直接大幅降低電路導通損耗，提升系統整體效率；同時器件擁有優異的Qg?×RDS(on)?品質因數（FOM），柵極電荷與導通電阻的乘積實現行業優級優化，高頻開關過程中開關損耗更小，完美適配高頻（HF）開關電路的設計需求。

全規格極限電流承載，大電流場景輕松應對

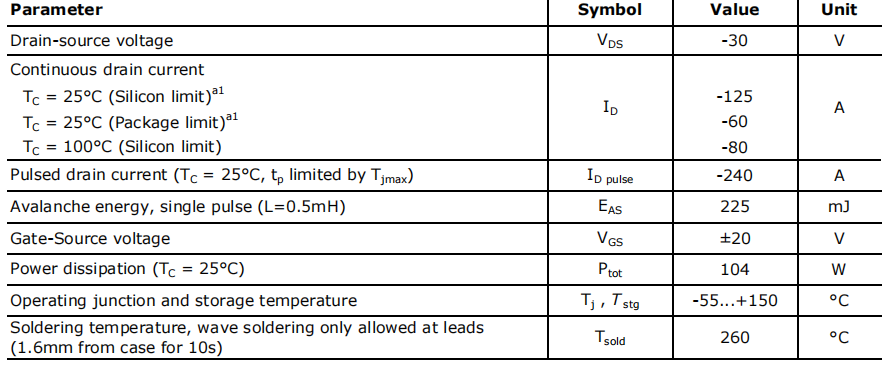

針對中低壓場景的大電流通斷需求，華潤微為 CRTD050P03L2-G 打造了硅片與封裝的雙級電流極限設計，電流承載能力行業領先：25℃下硅片極限連續漏極電流達 **-125A**，封裝極限也達 - 60A，即使在 100℃高溫工況下，硅片極限連續漏極電流仍保持 **-80A的高水準；脈沖漏極電流（25℃，受結溫限制）更是高達-240A**，能輕松應對電路中的瞬時大電流沖擊。

同時器件單脈沖雪崩能量達225mJ（L=0.5mH），具備優異的抗雪崩能力，在電機驅動、電動工具等感性負載場景中，可有效抵御電壓尖峰沖擊，避免器件損壞，充分匹配工業級場景的嚴苛要求。

嚴苛行業認證測試，工業級高可靠性適配全場景

CRTD050P03L2-G 完全符合 JEDEC 行業標準認證，并經過華潤微全批次 100% 嚴苛測試驗證：所有器件均完成DVDS 漏源耐壓測試、雪崩耐量測試，從芯片設計、晶圓制造到封裝測試，全流程遵循華潤微的高品質品控標準，保障器件的一致性和可靠性。

器件的工作與存儲溫度覆蓋 **-55℃~+150℃**，寬溫域適配工業設備、戶外便攜工具等復雜工作環境；引腳焊接溫度支持 260℃（距外殼 1.6mm 處焊接 10s），兼容常規波峰焊、回流焊工藝，耐焊接熱沖擊能力優異，大幅提升量產良率。

優異動靜態電氣特性，高頻開關控制更精準

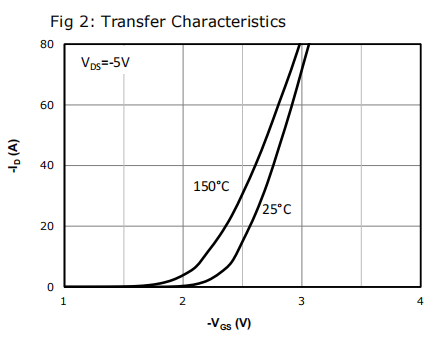

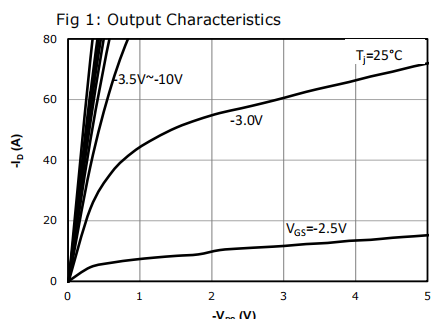

依托華潤微在功率器件領域的精準參數標定能力，CRTD050P03L2-G 的靜態與動態電氣特性均實現高精度匹配，為高頻開關控制提供穩定的參數支撐：靜態特性上，漏源擊穿電壓穩定在 - 30V，柵極閾值電壓（VGS(th)?）精準控制在 - 1.5V~-2V，零柵壓漏極電流（IDSS?）、柵源漏電流（IGSS?）均處于 nA 級，器件靜態功耗極低；跨導（gfs?）達 83S，柵壓對漏極電流的控制靈敏度高，電流調節更精準。

動態特性上，在 1MHz 高頻下，輸入電容（Ciss?）、輸出電容（Coss?）、反向傳輸電容（Crss?）參數匹配優化，柵極總電荷（Qg?）88.0nC，柵源電荷（Qgs?）、柵漏電荷（Qgd?）分配合理；開關延遲時間（td(on)?）9ns，上升 / 下降時間精準，高頻開關過程中無信號拖影、無遲滯，完美適配 HF 高頻開關電路和高速功率控制場景。

專屬熱性能優化，高溫工況穩定運行

針對大電流工況下的散熱難題，華潤微為 CRTD050P03L2-G 進行了定制化熱性能優化設計：結殼熱阻（RthJC?）典型值僅1.2℃/W，熱量能快速?gòu)男酒Y(jié)區傳導至外殼，再通過 PCB 高效散熱；25℃下器件最大功耗達104W，具備超強的功率承載能力。

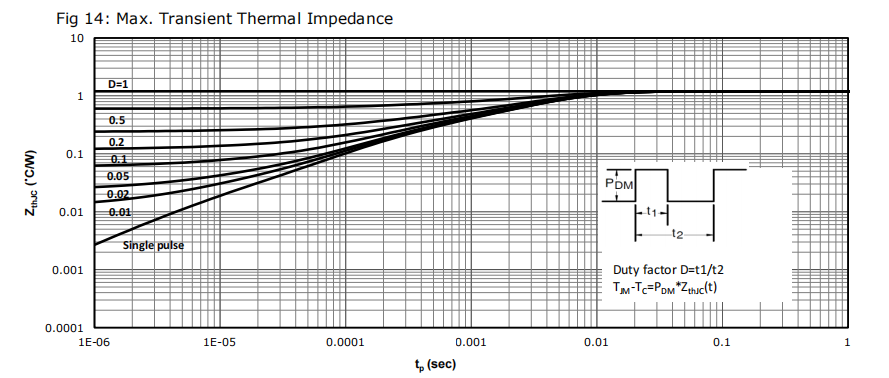

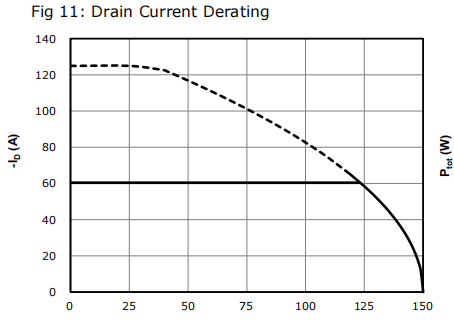

同時華潤微為該器件提供了完整的漏極電流降額曲線、功率耗散降額曲線，器件隨殼溫升高，電流與功率輸出呈平穩線性降額，無突變性性能衰減；瞬態熱阻抗（ZthJC?）經過深度優化，短時大功耗工況下結溫上升緩慢，有效避免熱失控，保障高溫工況下的長期穩定運行。

高集成優質體二極管，簡化電路設計降本增效

CRTD050P03L2-G 內置華潤微定制化高性能體二極管，無需額外外接續流 / 整流二極管，大幅簡化電路設計，減少外圍 BOM 器件數量，降低整體方案成本。

該體二極管為快速恢復型，反向恢復時間（trr?）僅 1.2ns，反向恢復電荷（Qrr?）40.5nC，在電機驅動、鋰電池保護等場景中，能快速關斷反向電流，避免反向恢復損耗；體二極管連續正向電流達 - 60A，正向電壓低，續流效率高，完美匹配主功率管的大電流通斷需求，實現主器件與體二極管的性能協同。

TO-252 經典貼片封裝，小型化易集成適配自動化量產

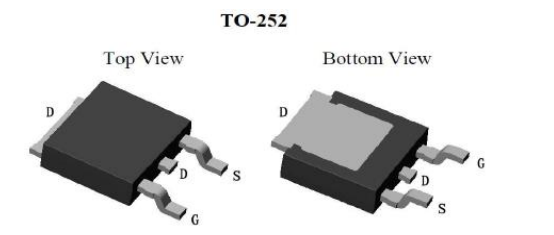

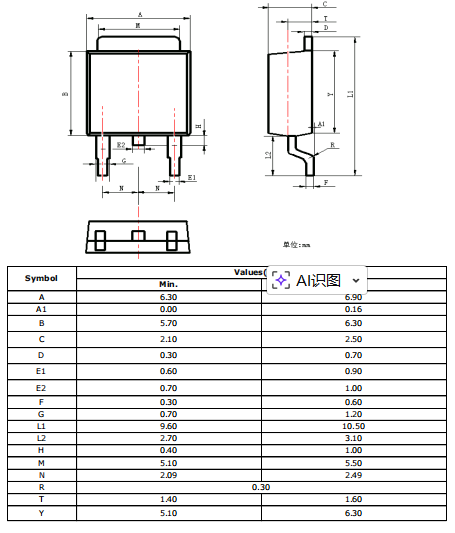

CRTD050P03L2-G 采用TO-252 貼片封裝，這是華潤微針對中低壓功率器件打造的經典封裝形式，引腳布局經過優化設計，頂 / 底視圖的引腳定義清晰（D/D-S/G 引腳分布），適配各類 PCB 的貼片布局，能有效節省 PCB 空間，滿足便攜式設備、小型化工業模塊的空間設計需求。

器件采用卷裝供貨，每卷 2500pcs，完美適配 SMT 自動化貼片產線，大幅提升客戶量產效率；封裝引腳的焊接性、機械強度優異，抗振動、抗沖擊能力強，適合電動工具、工業電機等存在振動工況的應用場景，適配工業級設備的使用要求。

三、主流應用場景

CRTD050P03L2-G 作為華潤微中低壓功率器件的核心產品，憑借 **-30V 中低壓、低導通電阻、大電流承載、高頻開關、高可靠性 ** 的核心優勢，成為中低壓大電流場景的功率開關優選，主流應用覆蓋：

電機控制與驅動：小型工業電機、直流無刷電機、步進電機的功率開關與續流控制

電動工具：充電式手電鉆、扳手、吸塵器等便攜電動工具的鋰電供電回路開關

鋰電池保護：動力電池、儲能鋰電池、便攜式設備鋰電池的保護板功率開關

高頻（HF）開關電路：低壓高頻電源、DC-DC 變換器的高速功率開關

便攜式大功率電子設備：便攜儲能、大功率手持設備的電源通斷與功率控制

工業低壓驅動模塊：工業自動化設備、低壓驅動板的功率開關單元

四、總結

CRTD050P03L2-G 是華潤微基于CRM 先進 Trench 溝槽技術打造的 **-30V 中低壓大電流 P-MOSFET**，也是華潤微面向中低壓大電流功率開關場景量身定制的高效功率器件。依托華潤微在功率半導體領域的全產業鏈優勢，該器件在4.2mΩ 極致低導通電阻、-125A 超大電流承載、優異的高頻開關 FOM 值、工業級高可靠性、集成化優質體二極管、TO-252 小型化封裝上實現了全維度突破。

相比傳統平面型 MOSFET，CRTD050P03L2-G 能大幅降低電路的導通損耗和開關損耗，提升系統整體效率，同時簡化電路設計、減少 BOM 成本，完美適配電機控制、電動工具、鋰電池保護等中低壓大電流場景的功率開關需求，是華潤微在中低壓功率器件領域的標桿產品。

華潤微授權代理商常備 CRTD050P03L2-G 原廠現貨，可為客戶提供完整規格書、定制化應用方案設計、全流程硬件調試指導、樣品快速申請及大規模量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶在工業控制、電動工具、鋰電保護等領域的產品高效開發、穩定量產，快速搶占中低壓功率器件市場。

面向工業自動化、便攜電動工具、鋰電儲能等市場高效化、小型化、高可靠性的發展趨勢，華潤微 CRTD050P03L2-G 以低損耗、大電流、高可靠、易集成的核心優勢，為中低壓大電流場景的功率開關設計提供了全新的優質解決方案，也彰顯了華潤微在功率半導體領域的技術實力與產品布局能力。
