一、行業痛點

在金屬板材激光切割生產線中，歐姆龍CP1H PLC作為激光切割機床的核心控制單元，憑借穩定的控制性能成為設備標配，但該型號PLC本身無網口的設計，成為生產智能化的一大阻礙。原系統中僅能通過本地操作面板控制設備，配套的MCGS觸摸屏也無法實現遠程數據交互與監控，激光切割的切割速度、功率、板材定位精度等關鍵數據無法實時采集上傳，上位機也無法直接對PLC進行程序調試和參數修改。管理人員難以遠程掌握設備運行狀態，切割工藝參數調整需現場操作，不僅效率低下，還易因人工操作誤差影響切割精度；設備出現故障時，維修人員無法遠程獲取故障代碼，導致故障排查耗時久，機床停機率高，嚴重影響金屬板材加工的交付效率。

二、解決方案

針對激光切割行業的這一痛點，捷米特JM-ETH-CP歐姆龍PLC以太網模塊成為專屬解決方案。該模塊為歐姆龍CP1H系列PLC量身打造，具備即插即用的特性，無需占用PLC原有通訊口，其擴展接口可直接對接MCGS觸摸屏，完美兼容原系統的觸控操作。模塊原生支持 FINS/UDP、FINS/TCP等歐姆龍標準以太網協議，可實現與CX-Programmer編程軟件的無縫以太網通訊，同時集成ModbusTCP服務器，適配組態王、MCGS等多種激光切割行業常用上位機軟件，實現PLC、MCGS觸摸屏、上位機的三方互聯互通。

三、實施過程

（一）現場勘查與規劃

捷米特技術團隊對金屬加工車間的激光切割生產線進行了全面現場勘查，發現現場多臺激光切割機床的歐姆龍CP1H PLC通訊口均連接MCGS觸摸屏，用于本地監控切割參數和設備運行狀態。項目核心需求是在保留MCGS觸摸屏本地監控功能的基礎上，實現上位機對多臺PLC的集中遠程監控、程序在線調試和工藝參數遠程下發，同時實現切割數據的實時采集與存儲。經技術評估，JM-ETH-CP以太網模塊的多接口設計和多協議支持能力，可完美滿足該激光切割生產線的智能化改造需求，無需對原系統進行大幅改動。

（二）模塊安裝與配置

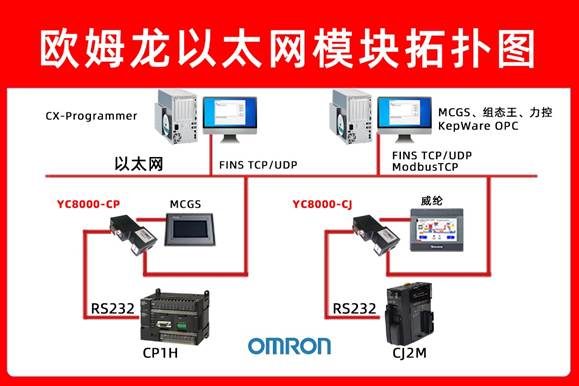

接口連接：JM-ETH-CP以太網模塊配備DB9通訊母口X1、DB9通訊母口X2和RJ45通訊口X3三個接口。技術人員將模塊X1接口直插在歐姆龍CP1H PLC的DB9通訊口，實現與PLC的底層數據互通；X2接口連接原系統的MCGS觸摸屏通訊電纜，保障觸摸屏本地監控功能不受影響；RJ45通訊口X3通過工業網線與車間監控室的上位機服務器相連，搭建起PLC與上位機的以太網通訊鏈路，同時實現多臺模塊的局域網組網。

（三）系統調試與優化

通信測試：模塊配置完成后，技術人員首先通過CX-Programmer編程軟件進行通訊測試，可直接通過以太網對激光切割機床的PLC進行在線編程、程序上下載和實時狀態監控，切割軸運動、激光功率輸出等信號均可在上位機實時顯示，證明以太網模塊的通訊功能穩定可靠。

數據采集與監控：基于MCGS觸摸屏和上位機組態軟件，技術人員搭建了激光切割生產線集中監控平臺，設置切割速度、激光功率、加工時長、板材成品率等關鍵數據采集點，實現MCGS觸摸屏本地監控與上位機遠程監控的數據同步。同時優化數據采集頻率，針對高速激光切割的工藝特點，將核心參數采集間隔設置為500ms，確保數據的實時性和準確性，管理人員在監控室即可掌握每臺機床的加工狀態。

故障診斷與工藝優化：在系統中搭建了故障診斷與報警體系，將激光管故障、冷卻系統異常、板材定位偏差等常見故障信號關聯至上位機和MCGS觸摸屏，設備出現故障時，以太網模塊立即將故障信息同步發送至監控中心，同時MCGS觸摸屏彈出報警提示，上位機記錄故障時間和故障代碼。技術人員還基于上位機采集的歷史數據，對不同板材的切割工藝參數進行分析優化，形成標準化工藝參數庫，可通過上位機直接下發至PLC，提升切割精度和成品率。

四、應用效果

（一）提升加工效率與精度

JM-ETH-CP以太網模塊的接入，實現了激光切割生產線數據的高速實時傳輸，工藝參數無需現場人工調整，可通過上位機遠程精準下發至 PLC，單臺機床的參數調整時間從原來的10分鐘縮短至1分鐘，大幅提升了換產效率。同時，設備故障可通過遠程診斷快速定位，故障排查時間平均減少70%，機床有效運行時間顯著提升；基于歷史數據優化的工藝參數庫，讓激光切割的尺寸精度誤差控制在0.02mm內，成品率提升至99.5%以上。

（二）實現智能化集中管理

通過以太網模塊搭建的集中監控平臺，管理人員可在監控室對車間多臺激光切割機床進行遠程統一管理，MCGS觸摸屏的本地數據與上位機數據實時同步，無需現場巡檢即可掌握設備全狀態。系統可自動采集每臺機床的加工產量、工時、工藝參數等數據，生成生產報表和設備運行分析報告，為生產計劃制定和設備維護提供數據支撐，實現激光切割生產的數字化、智能化管理。

（三）增強系統兼容性與擴展性

捷米特JM-ETH-CP模塊支持FINS、ModbusTCP等多種協議，完美兼容MCGS觸摸屏、CX-Programmer、組態王等激光切割行業常用軟件，可與車間的生產管理系統（MES）無縫對接，實現生產訂單、加工任務、成品數據的全流程追溯。同時，模塊的局域網組網能力支持后期新增激光切割機床的無縫接入，僅需分配IP即可納入集中監控體系，為生產線的擴產和智能化升級提供了靈活的擴展空間。

五、總結

捷米特JM-ETH-CP歐姆龍PLC以太網模塊在激光切割生產線的成功應用，徹底解決了歐姆龍CP1H PLC無網口、無法實現遠程監控和上位機通訊的行業痛點，在保留MCGS觸摸屏本地操作功能的前提下，實現了PLC、觸摸屏、上位機的三方數據互通。該模塊的應用不僅大幅提升了激光切割的加工效率和產品精度，還推動了金屬加工車間的智能化集中管理，為生產決策提供了精準的數據支撐。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
