Power Integrations公司的PowiGaN技術實現了1250V和1700V GaN開關器件，使設計人員能夠構建高密度、高效率的電源。

基于GaN的功率半導體因其卓越的材料特性，成為高效功率變換器的理想選擇。然而，很少有制造商提供額定電壓超過650V的GaN HEMT器件。主要挑戰在于，構建在硅襯底上的GaN器件需要非常厚的緩沖層，這帶來了顯著的工藝難度。

因此，傳統上，需要1200V及以上更高電壓的寬禁帶器件的應用一直依賴SiC開關管。雖然SiC滿足電壓要求，但GaN有一個關鍵優勢：高得多的開關頻率。這使得在保持高效率的同時，能夠?qū)崿F(xiàn)下一代系統（如AI數據中心）所需的功率密度。

Power Integrations采用其專有PowiGaN技術制造的GaN HEMT能夠獨特地克服這些限制。它們在實用器件中實現了高達1700V的額定電壓，成為1200V SiC及更高電壓器件的有力替代方案。

使用1250V PowiGaN共源共柵開關，電源設計人員可以指定1000V的工作峰值VDS，同時允許行業標準的80%降額。對于高達1360V的應用，則可選用1700V的PowiGaN器件。

1250V/1700V

GaN HEMT共源共柵開關

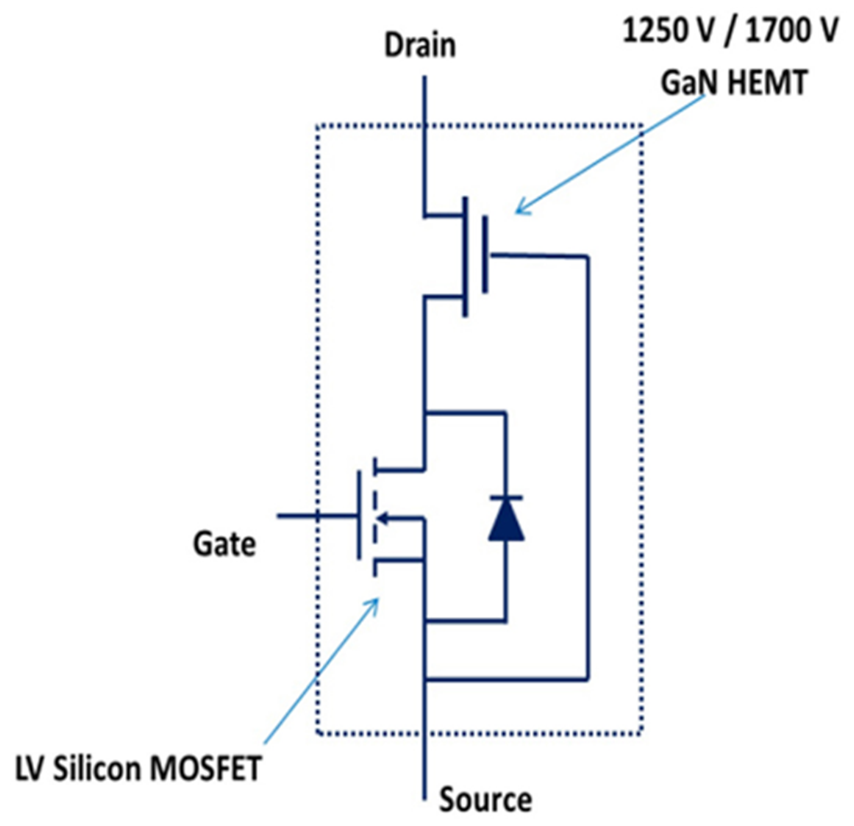

1250V/1700V GaN HEMT是常通型耗盡型器件。為了實現安全系統設計所需的常閉型操作，每個GaN HEMT與一個低壓硅MOSFET串聯，形成共源共柵配置（見圖1）。這種方法無需p型GaN柵極層，避免了閾值電壓漂移和相關的不穩定性問題——確保了長期可靠性。

圖1：高壓PowiGaN共源共柵開關示意圖

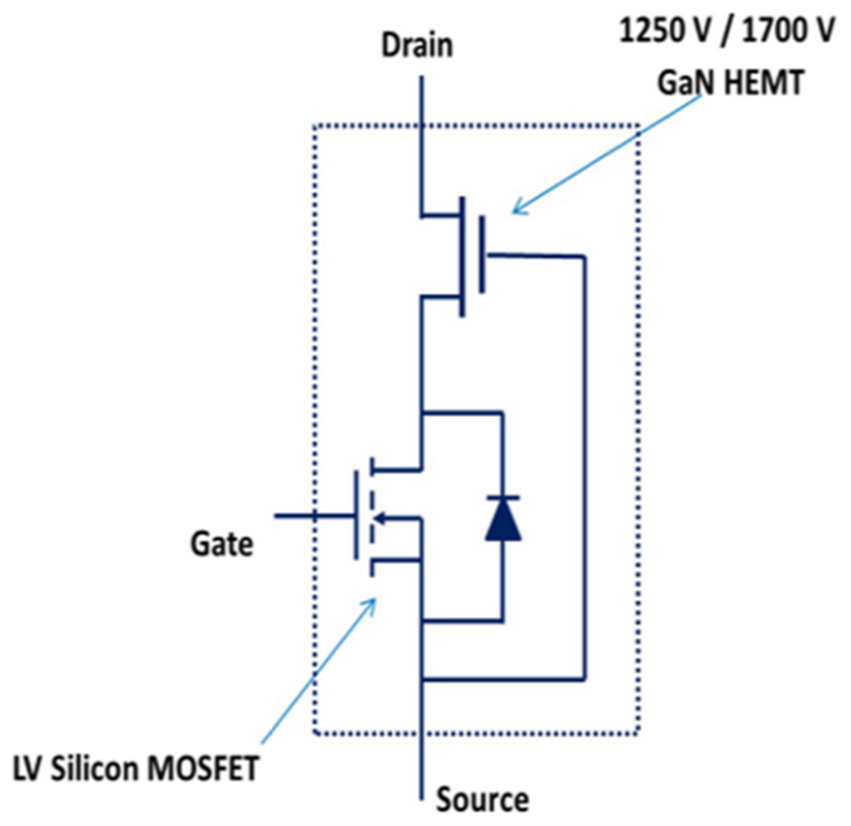

典型的1250V和1700V PowiGaN共源共柵開關的關態特性如圖2所示，展示了遠超過其額定電壓的穩定漏電流行為。與相同額定值的硅或SiC器件相比，這提供了出色的瞬態過壓能力和顯著的安全裕量。

圖2：1250V和1700V PowiGaN共源共柵開關的典型關態特性

確保現場可靠性

已對1250V PowiGaN GaN HEMT進行了廣泛的可靠性評估——涵蓋靜態和動態條件：

1.高溫反偏(HTRB)

這項關態應力測試評估了在高漏源偏壓下的長期穩定性，并在強電場下長時間加速熱激活的失效機制。根據JEDEC JEP198 HTRB規范對PowiGaN HEMT進行的測試顯示了出色的器件漏電流穩定性。

此外，在加速VDS條件下對內在關態失效率進行了建模。結果預測，在1000V/100℃條件下運行超過1.5萬年，累積失效率為1ppm，展示了巨大的可靠性裕量。

2.高壓高濕高溫反偏(HV-H3TRB)

對于高可靠性部署，受控的高濕度環境被用作額外的應力因素。HV-H3TRB測試檢查鈍化層、有源區、終端設計和底層結構中的失效模式。同樣，當按照J(rèn)EDEC標準JESD22-A101進行測試時，1250V PowiGaN開關保持了與HTRB測試期間觀察到的相同的漏電流穩定性。

3.動態高溫工作壽命(DHTOL)

高壓開關期間的動態RDS(ON)穩定性對GaN器件至關重要。設計不佳的GaN HEMT在高壓開關轉換過程中，由于電子捕獲效應，通常會表現出顯著的RDS(ON)增加，從而降低效率并可能導致硬故障。

PowiGaN 1250V GaN共源共柵開關的RDS(ON)在1000V/125℃條件下經過1000小時的DHTOL應力監測，顯示出與最先進的650V GaN HEMT相當?shù)姆€(wěn)定性能。這表明PowiGaN HEMT可以擴展到遠超過1200V，而不會影響性能——包括關鍵的硬開關能力——使其能夠穩健地用于高可靠性應用。

英偉達800VDC AI數據中心架構

越來越明顯的是，高壓直流(HVDC)配電將取代AI數據中心中傳統的54 V直流總線架構。由谷歌、Meta和微軟發起、開放計算項目(OCP)提出的一項提案定義了一個800VDC電源系統。這種新架構改變了配電方式，將每個機架的功率從傳統的100kW以下擴展到1MW。

行業領導者已經朝著這個方向邁進。例如，英偉達已經公開討論和評估了用于下一代AI數據中心的800VDC架構。通過采用直接的800VDC輸入，計算機架不再需要傳統的集成式AC-DC PSU級。取而代之的是，機架接受雙導體800VDC饋電，并在機架內部使用高壓隔離式DC-DC轉換器為xPU子系統供電。這種方法消除了機架級的AC-DC轉換模塊，簡化了機架設計，同時提升了性能。

簡化的拓?fù)浣Y(jié)構、快速的開關速度和穩健的電壓能力相結合，使得1250V和1700V PowiGaN技術非常適合這些新架構。

以下部分將比較1250V和1700V PowiGaN器件的價值主張——首先與堆疊式650V e-mode GaN解決方案比較，然后與1200V SiC MOSFET比較。

1250V PowiGaN

vs. 650V e-mode GaN

圖3比較了使用650V e-mode GaN與使用1250V PowiGaN的800VDC輸入轉12.5V輸出定比LLC拓?fù)洹煞N解決方案都利用快速開關GaN器件，在800VDC輸入下以超過500 kHz的頻率工作。然而，對于650V e-mode GaN，需要堆疊式LLC轉換器來處理800VDC輸入。

在初級側，該架構使用兩個串聯的堆疊半橋，需要四個650V e-mode GaN開關管。在次級側，輸出并聯，因此每個半橋支撐總輸出功率的一半。這種堆疊拓?fù)湟肓艘恍┨魬?zhàn)：

1.輸入電壓不平衡：正常工作期間的輸入電壓不平衡必須小心管理。如果半橋之間發生不平衡，GaN器件上的應力電壓可能超過預期的~400V。這會由于HEMT的2DEG溝道內的電流捕獲效應，導致更明顯的動態RDS(ON)退化。

2.復雜的驅動設計：每個半橋需要一個專用的高側驅動器和隔離偏置電源，增加了成本、空間和設計復雜性。

3.效率更低且成本更高：使用相同RDS(ON)的器件，與使用1250V PowiGaN的單個半橋相比，堆疊拓?fù)涞膫鲗?dǎo)損耗更高。事實上，PowiGaN可以使用RDS(ON)高出2倍但成本更低的HEMT，同時仍能達到相同的效率水平。

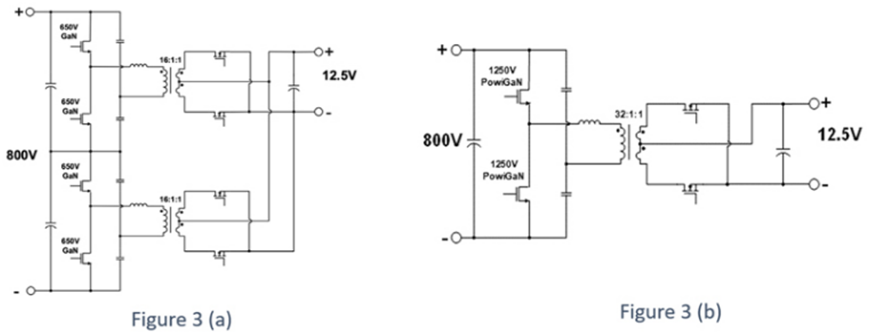

圖3：(a) 基于650V e-mode GaN的堆疊半橋LLC

(b) 基于1250V PowiGaN的單半橋LLC

在半橋LLC應用中，650V e-mode GaN與1250V PowiGaN的差異總結于表1。

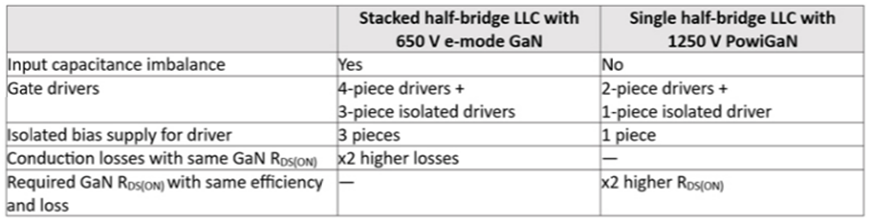

表1：650V e-mode GaN與1250V PowiGaN IC在半橋LLC中的比較

用于1MHz LLC操作的1250V PowiGaN vs. 1200V SiC MOSFET

為了實現高功率密度，LLC轉換器的高頻工作至關重要。最大工作頻率取決于幾個關鍵參數：

QOSS（輸出電荷）

Qg（總柵極電荷）

TD(OFF)（關斷延遲時間）

這些參數的值越低，越能直接提高LLC設計的效率和功率密度。

表2比較了1250V PowiGaN與1200V SiC MOSFET。結論很明確：與具有相似RDS(ON)的1200V SiC MOSFET器件相比，1250V PowiGaN使得LLC轉換器能夠?qū)崿F(xiàn)顯著更高的工作頻率。

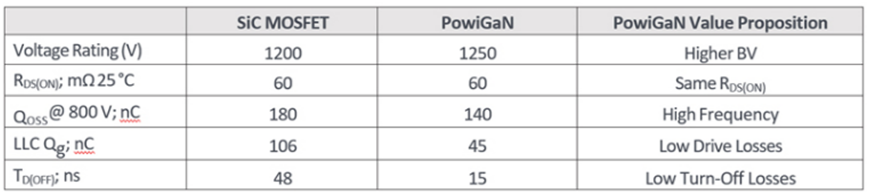

表2：1200V SiC MOS與1250V PowiGaN的參數比較

用于HVDC AI數據中心的

1700V PowiGaN

2024年，Power Integrations推出了業界首款基于1700V PowiGaN的產品，旨在支持1000VDC標稱輸入電壓，同時滿足HVDC AI數據中心架構的輔助電源要求。

InnoMux2-EP產品系列中的IMX2353F器件（25℃時520mΩ）（圖4）將初級側和次級側控制器、保護和感測元件以及符合安全要求的反饋機制(FluxLink)集成到單個IC中，該IC采用1700V PowiGaN開關管。通過獨立調節和保護多達三個輸出，它消除了多個后級轉換級。

IMX2353F器件專門在DCM SR-ZVS模式下運行，具有初級開關管的零電壓開關(ZVS)特性。這顯著降低了導通期間的寄生電容放電損耗，改善了熱性能——這對于800VDC至1000VDC輸入范圍來說是一個關鍵優勢。

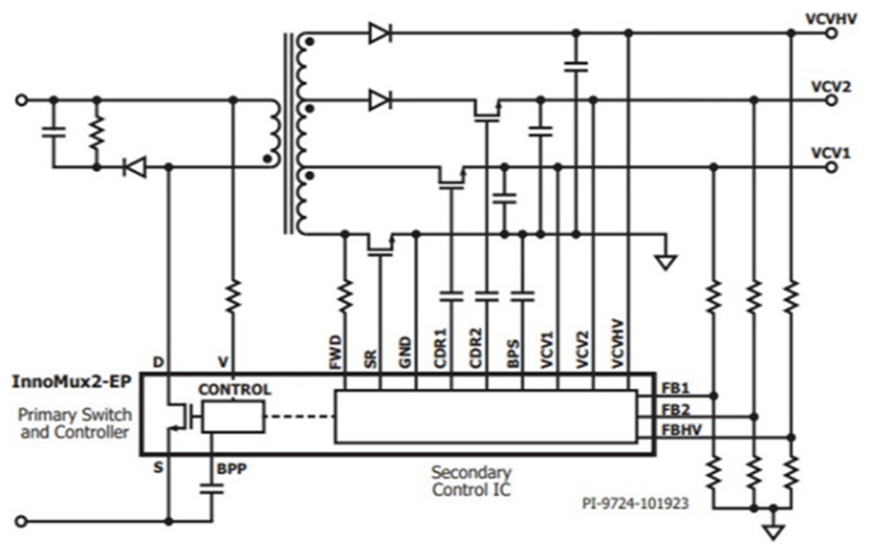

圖4：IMX2353F的典型應用

借助1700V PowiGaN和SR-ZVS控制，在1000V輸入和滿功率下，溫升限制在僅22.3℃，為HVDC AI數據中心實現了緊湊、低溫運行的輔助電源。該器件特別適用于800VDC PSU中日益流行的48 V風扇實現方案，這些方案同時也需要12V系統輸出。
