EtherCAT轉Profinet網關與一體式伺服EtherCAT通訊系統配置要點

西門子S7-1200PLC經EtherCAT轉Profinet主站網關控制多臺一體式伺服，系統穩定性取決于總線接線規范與軟件參數配置，以下為易忽視細節與關鍵要求。

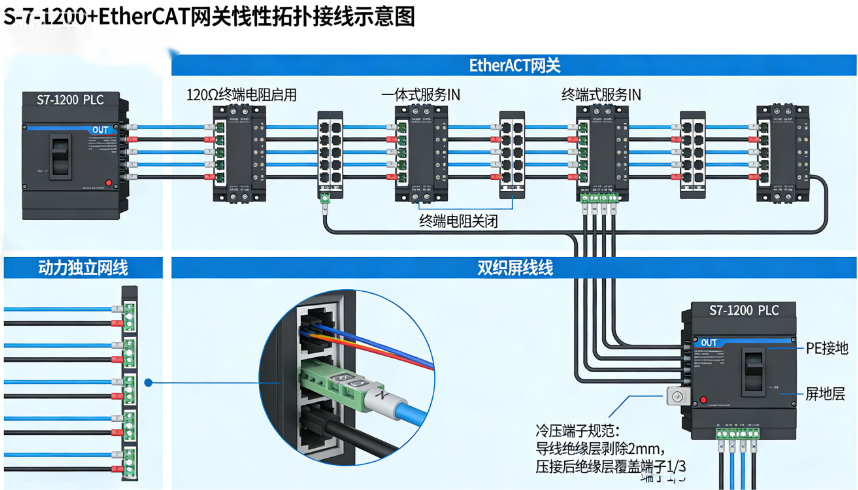

多臺一體式伺服EtherCAT接線需遵循：總線采用線性拓?fù)洌W(wǎng)關OUT端口依次連接各伺服IN端口，嚴禁星形連接與端口反接；總線兩端配置120Ω終端電阻，EtherCAT轉Profinet網關與末端伺服啟用，中間軸禁用；線纜選用EtherCAT專用雙絞屏蔽電纜，與動力電纜分層敷設，間距不小于30cm；屏蔽層單點接地，僅在網關側可靠接地，伺服端絕緣處理；接線端子采用匹配線徑的冷壓端子，確保壓接牢固，防止振動松脫。

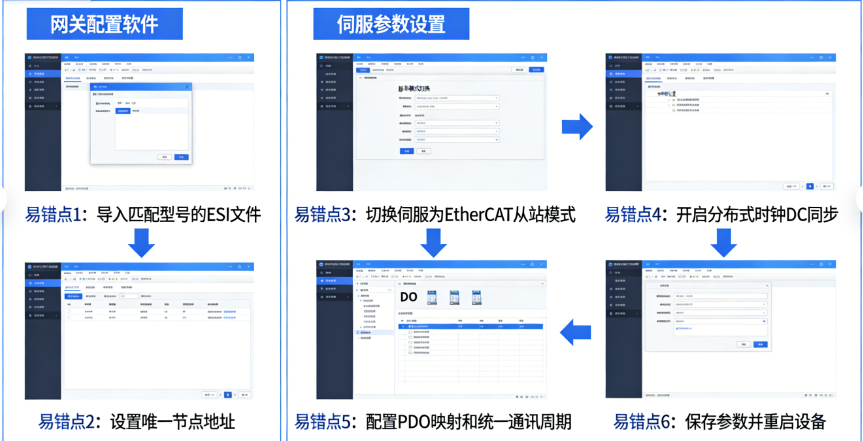

EtherCAT轉Profinet網關配置軟件與伺服參數設置易錯項：1.正確導入伺服ESI描述文件，確保設備被正常識別；2.為每臺伺服分配唯一節點地址，避免地址沖突；3.伺服需啟用EtherCAT從站模式，關閉本地控制模式；4.多軸系統必須開啟分布式時鐘DC同步，保證運動同步精度；5.統一配置PDO映射與通訊周期，控制指令與反饋數據長度匹配；6.全部參數配置完成后，執行參數保存與設備重啟，確保配置生效。

典型故障處理：設備無法掃描，檢查接線、端口方向、ESI與從站模式；同步誤差大，核查DC時鐘與周期設置；通訊中斷，排查屏蔽接地、終端電阻與端子接觸。嚴格執行接線與配置規范，可顯著提升系統可靠性。
