先看一個真實的產品生命周期

第一階段：研發 —— Debug 才是核心戰場

很多人以為下載速度是重點。

錯。

下載速度只是最基本的需求。

真正需要解決的是：

printf 打印日志

實時數據可視化

rtos的任務時序分析

于是你會用到：

J-Link 下載調試

USB 轉串口看日志

J-Scope數據可視化

SEGGER SystemView 分析任務時序

第二階段：小批量 / 量產 —— 又換一套工具

終于調通。

進入試產。

問題來了：

你總不能讓產線工人用調試器燒錄吧？

于是又要買：

脫機下載器

固定燒錄流程

重新培訓產線

研發階段的工具，不能直接用于生產。

這本來是一個“同類功能”。

卻被割裂成兩套體系。

第三階段：售后 —— 真正的攔路虎

產品發出去以后。

Bug 會出現。

甲方會提新需求。

必須升級固件。

這時候你要做什么？

寫 IAP Bootloader

再開發 PC 升級上位機

再維護一套通信協議

于是——

又一套工具體系誕生了。

問題的本質

研發一套工具。

量產一套工具。

售后一套工具。

同一個產品，三套工具。

一、我們真的需要這么多工具嗎

1、正版調試器確實強，但不是誰都負擔的起

說到調試器，繞不開 SEGGER 的 J-Link。

性能強，生態成熟。

但現實是：

項目一多，成本直線上升

團隊多人開發，每人一臺？

產線要不要配？

售后要不要備？

工具成本，很快就從“合理”，變成“壓力”。

2、用盜版？風險提示你忍得了嗎？

你一定見過這些提示：

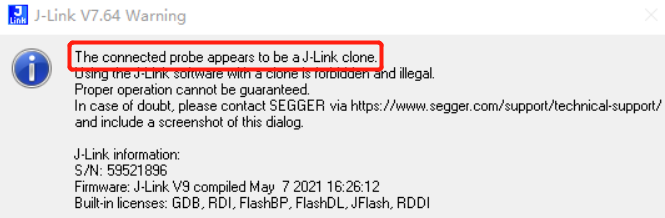

盜版檢測：the connected probe appears to be a j-link clone

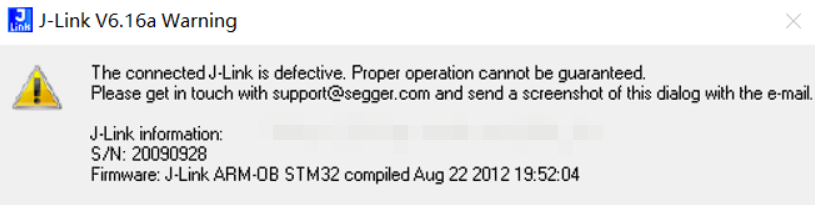

連接故障：The connected J-Link is defective

質量堪憂：市面上常見的盜版jlink，質量一言難盡，當調試器本身不穩定時，你的研發效率就已經被拖垮了。

3、真正的問題：工具鏈是割裂的

典型開發流程：

階段	工具
調試下載	J-Link
串口日志	USB 轉串口
量產燒錄	脫機下載器
售后升級	自研bootloader+升級上位機

每個階段都在換工具。

每換一次：

學習成本

維護成本

培訓成本

適配成本

真正消耗的不是錢。

是精力。

二、我想做一件更簡單的事

我問自己一個問題：

能不能用一套硬件，覆蓋整個產品生命周期？

于是有了MicroKeen（MKLink）。

1、功能覆蓋

功能/型號	MKLink V2	MKLink V3	MKLink V4
高速在線下載調試
高速USB轉串口(12M)
USB轉RTTVIEW
USB轉SystemView
USB轉VOFA+
支持python腳本
支持winusb，win10以上系統免驅
自動掃描芯片，提示連接成功
vref電壓自適應，1.8~5V電壓
拖拽下載(bin文件)
脫機下載(bin文件，hex文件)，支持解析FLM下載算法
內置512kB 內部flash
內置4MB nor flash
內置128MB SD卡
USB轉485
功率計：電壓電流實時顯示
內置ymodem等自定義協議串口升級固件

2、MicroKeen（MKLink） vs J-Link

能力維度	MicroKeen（MKLink）	J-Link	差異化說明
在線下載與調試	CMSIS-DAP V2	專有協議	各有千秋
USB 轉串口	內置高速 USB-UART最高 12M Baud	需外接或特定型號支持	MKLink 原生集成，減少工具依賴
RTT / RTTView	原生支持 RTT 任意串口助手上位機可用	需 RTTViewer 專用上位機	MKLink 更開放，不綁定上位機
SystemView	原生 SystemView 協議 RTT 方式采集 無需額外硬件	依賴 J-Link 硬件	功能等效，硬件與成本更友好
數據可視化（VOFA+ / J-Scope）	原生 VOFA+ 協議 基于 SWD 非侵入采集	J-Scope 專有協議	VOFA+數據可視化效果更佳
自動化與腳本能力	內置 Python 腳本引擎 可定制量產 / 升級流程	J-Link Commander 命令式控制	MKLink 更適合復雜自動化場景
量產與脫機下載	支持脫機燒錄 FLM + Python 腳本	需額外量產工具	MKLink 覆蓋生產階段
IAP升級能力	內置ymodem協議棧	無	原生支持ymodem協議升級固件

購買地址

MKLinkV2 ：

https://item.taobao.com/item.htm?ft=t&id=895964393739

MKLinkV3 ：

https://item.taobao.com/item.htm?ft=t&id=1013104417098

MKLinkV4 ：

https://item.taobao.com/item.htm?ft=t&id=1020501356342

三、MicroKeen的底層邏輯

它不是一個“下載器”，是開發平臺。

1、性能基礎：不是隨便選的 MCU

采用 先楫半導體 HPM 高性能 MCU：

360 MHz 主頻

內置 USB High-Speed PHY

這不是為了“堆配置”。

而是為了并行運行多種調試任務。

2、軟件架構：不是堆功能，而是做平臺

RT-Thread RTOS

提供穩定的多任務調度與資源管理，支撐調試、下載、數據轉發并行運行；

CherryUSB 協議線

基于 USB HS，實現 CDC / MSC 多類設備高速并行工作；

PikaPython 腳本引擎

在設備側運行 Python解釋器，支持脫機下載與升級流程的腳本化與二次開發；

Arm-2D 圖形加速庫

UI加速引擎，實現流暢、低資源占用的本地人機交互界面。

3、關鍵創新點：一根 USB 線，全搞定

一個 USB 口，同時支持：

CMSIS-DAP 調試

USB 轉串口（最高 12M Baud）

RTT 轉發

SystemView 協議

VOFA+ 協議

脫機下載

IAP升級

WinUSB 免驅

你不再需要：

RTTViewer

J-Scope

額外串口工具

開發升級上位機

真正實現：

Debug 全家桶，一體化。

四、它到底能干什么？

1、下載速度，真的快

與目前市面上最新的J-LINK-V12速度對比，目標芯片使用STM32H743，開發環境MDK V5.39，分別使用MicroLink和Jlink V12將2558KB的HEX文件下載到內部FLASH中。使用邏輯分析儀測試時鐘引腳，計算出擦除，編程，校驗全過程的時間，MicroLink使用時間為24.205秒，Jlink V12使用時間為33.439秒，測試數據如下圖：

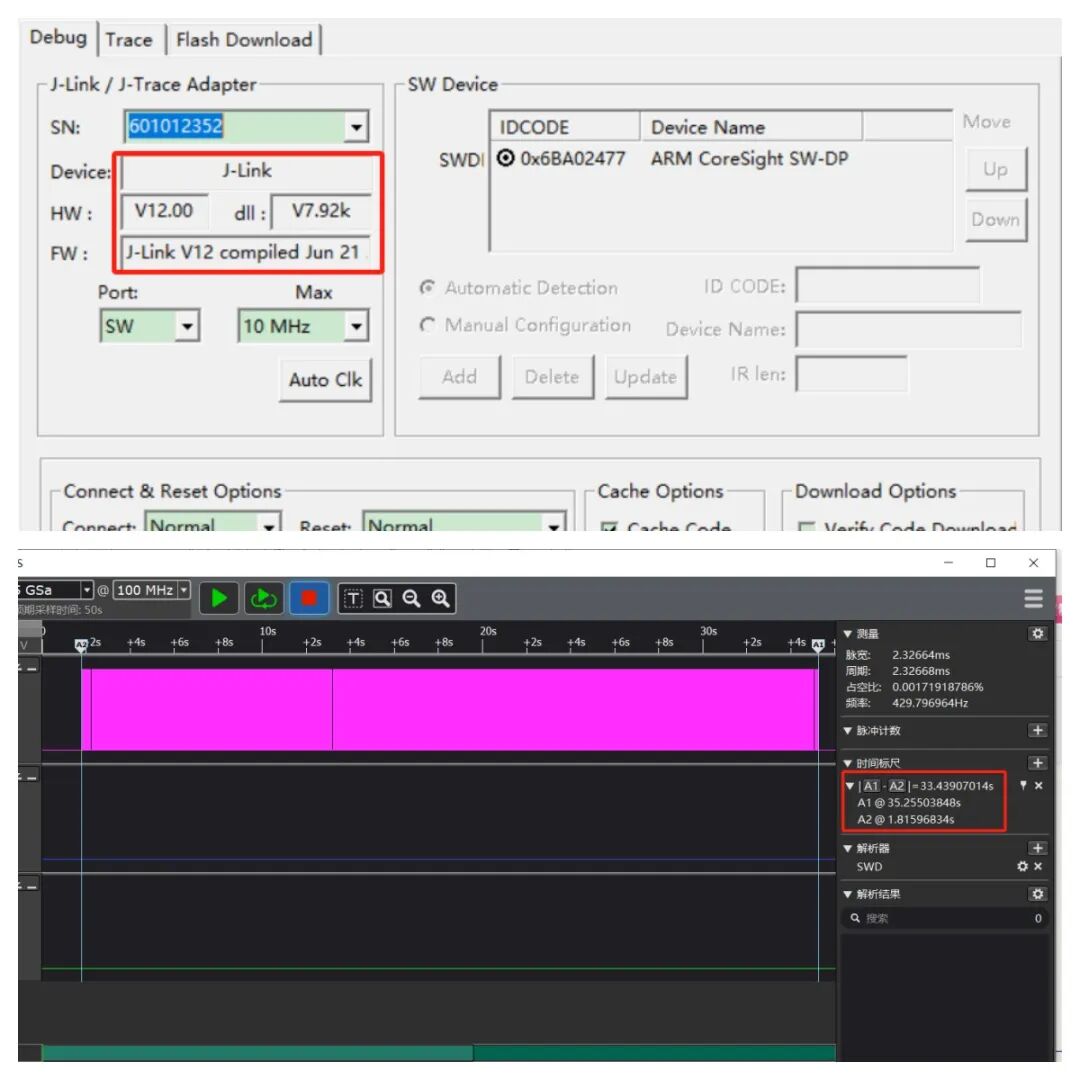

Jlink V12測試結果：

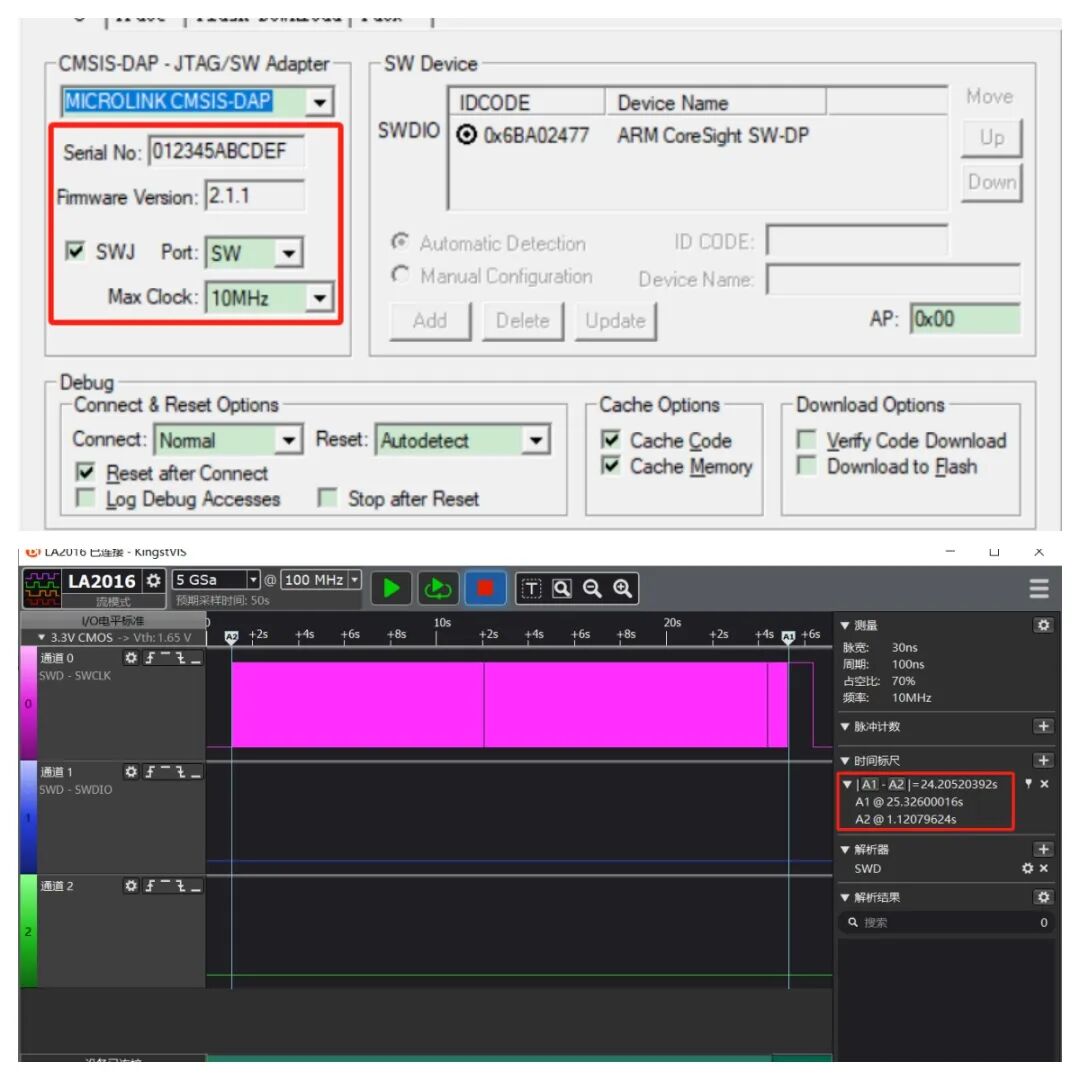

MicroLink測試結果：

測試結果對比：

調試器	總耗時（擦除，編程，校驗）
MicroLink	24.205秒
J-LINK V12	33.439秒

2、高速USB轉串口

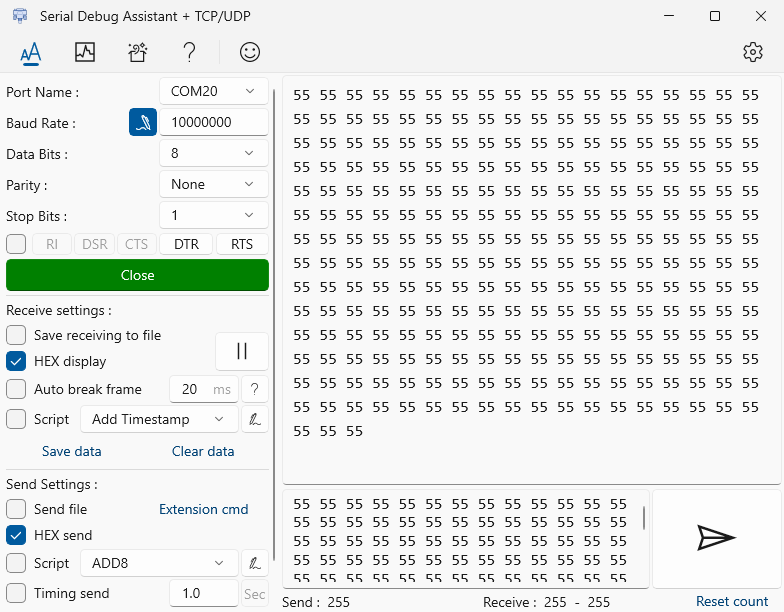

MicroLink內置USB轉串口功能，支持常見的串口和485通信，串口最大支持12M波特率，無丟包。

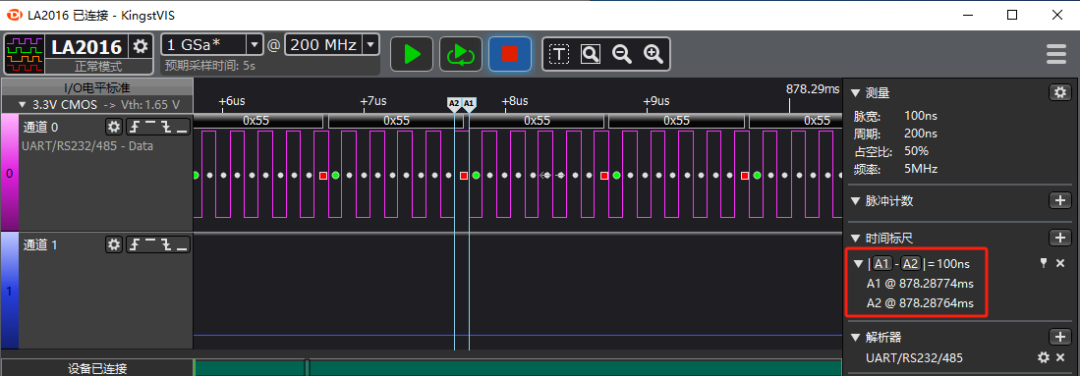

使用邏輯分析儀抓取波形如圖所示，每個bit傳輸的時間為1/10M=100ns。

3、RTT，不再綁定專用上位機

MicroKeen（MKLink）實現了對 SEGGER Real Time Transfer（RTT）的原生支持，在不中斷目標系統運行的前提下，實現高速、雙向的實時數據交互與調試通信，是傳統串口調試方式的高效替代方案。

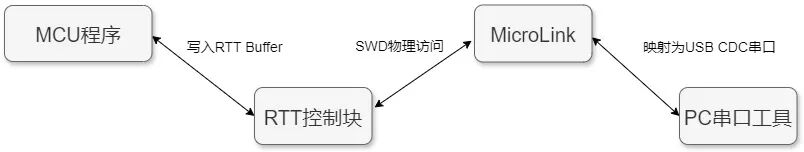

實現原理：

只要擁有了MKLink，你就可以享受以下的便利：

無需占用UART，將printf重定位到RTT；

不需要使用專門的RTTView上位機，支持任意串口助手；

高速通信，不影響芯片的實時響應。

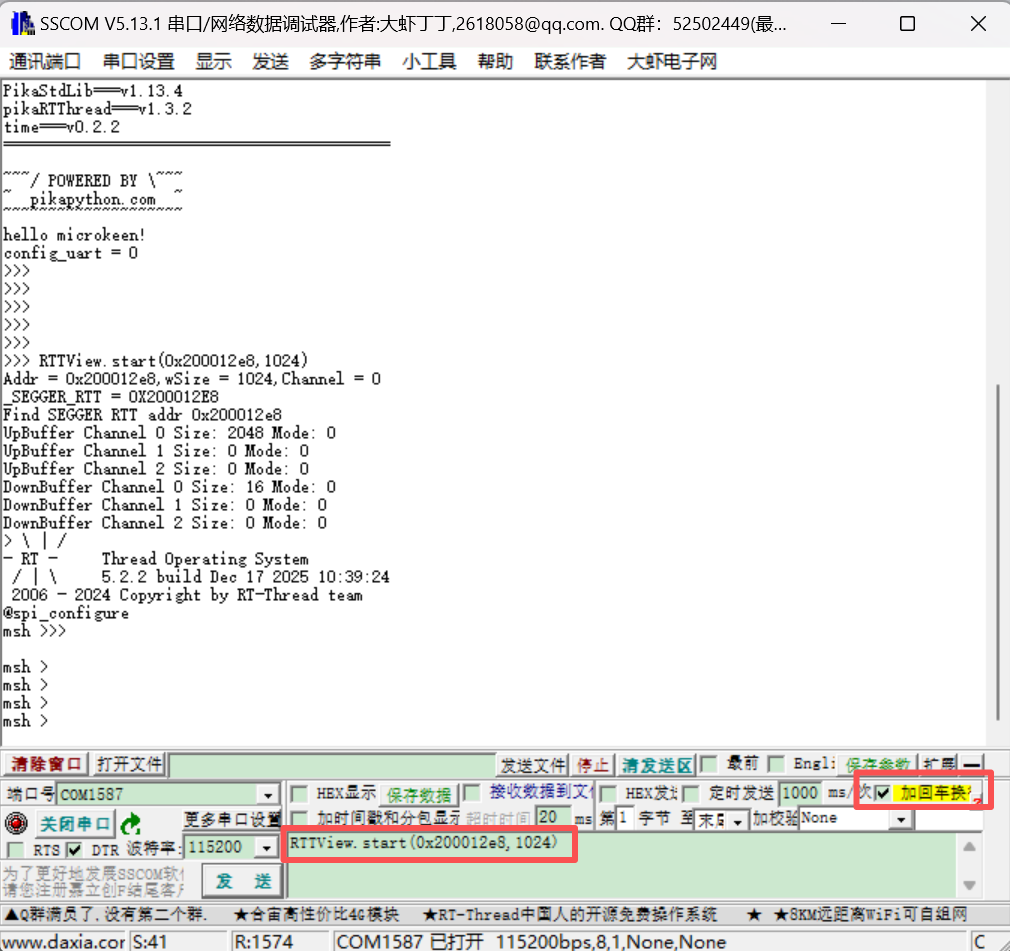

比如使用SSCOM，連接MicroLink的虛擬串口，輸入以下指令：

RTTView.start(0x20000000,1024,0)

0x20000000:搜索RTT控制塊的起始地址；

1024：搜尋范圍大小；

0：啟動RTT的通道。

4、VOFA+ 可視化，不占 MCU 串口

MicroKeen（MKLink）已完成對 VOFA+ 上位機協議的原生適配，可在功能與使用體驗上完美替代 J-Link 的 J-Scope。

實現原理：

MKLink 通過 SWD 直接讀取目標芯片內存中的變量數據，并實時封裝為 VOFA+ 協議，經 USB CDC 虛擬串口發送至 PC，實現對運行中變量的曲線顯示、波形分析與參數調試，且不占用 MCU 串口資源、不侵入業務代碼。

核心優勢：

無需占用 MCU 串口資源

基于 SWD 的非侵入式采集

支持多種數據類型

高速刷新，穩定可靠

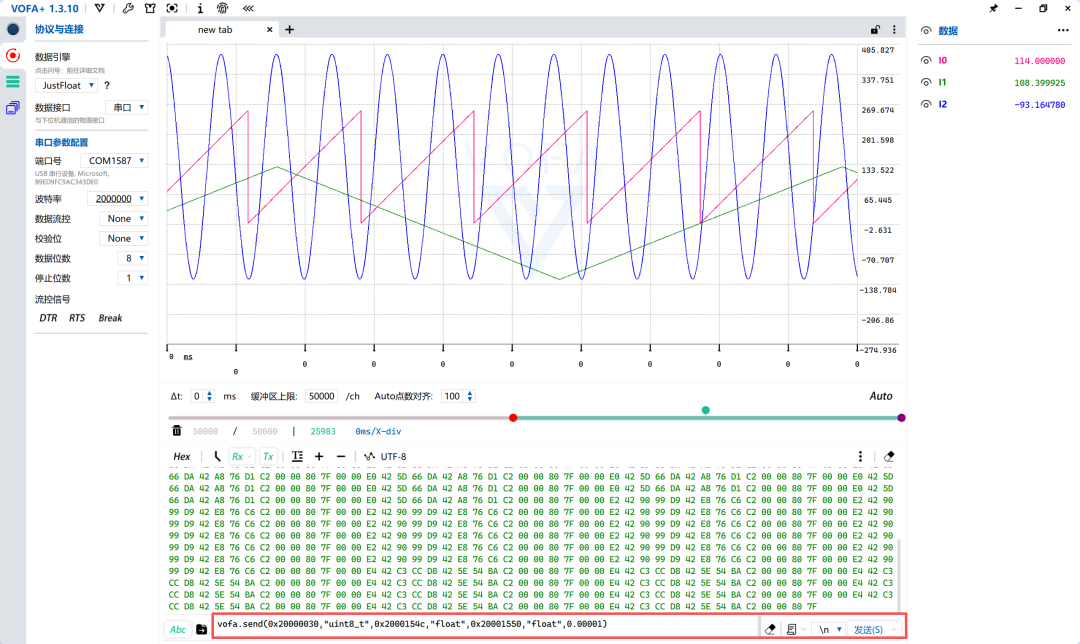

打開VOFA+上位機，并連接虛擬串口，發送

vofa.send(0x20000030,"uint8_t",0x2000154c,"float",0x20001550,"float",0.00001)

0x20000030:變量1內存地址；

uint8_t：變量1數據類型；

0.00001：讀取周期，單位秒，最小支持1us

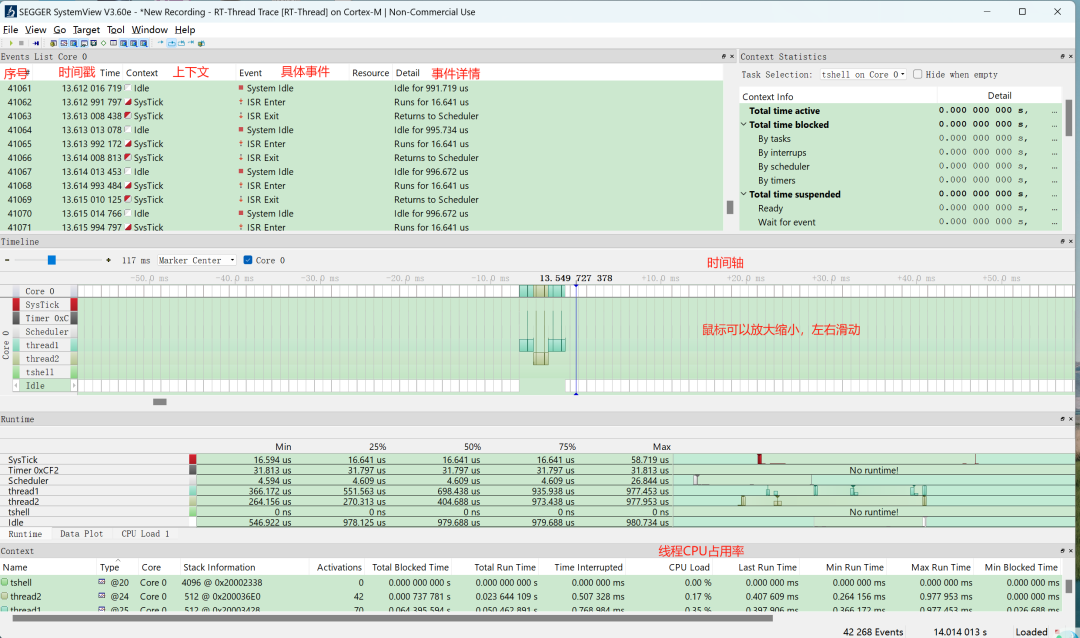

5、原汁原味的SystemView

MicroKeen（MKLink）已完成對 SEGGER SystemView 協議的原生支持，無需額外分析硬件，即可實現對 RTOS 運行狀態的任務級可視化分析，顯著降低系統級調試門檻。

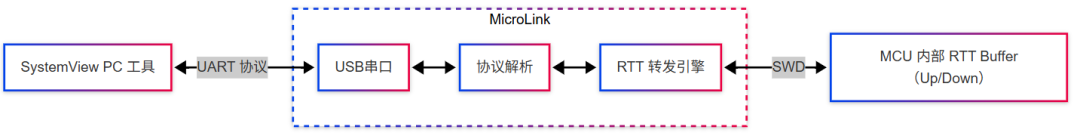

實現原理：

核心優勢：

無需額外 Trace 硬件

基于 RTT 的低侵入式采集

支持主流 RTOS（RT-Thread / FreeRTOS）

任務級、時間軸級運行態分析

即插即用，兼容官方 SystemView 工具

6、脫機下載？直接腳本化

MKLink支持脫機離線下載的功能，借助于強大的PikaPython開源項目，讓MKLink可以使用python腳本進行二次開發，可以非常容易地定制升級流程。

MKLink的虛擬U盤中有一個offline_download.py文件，內容如下：

importPikaStdLib
importtime
importcmd
importload
# SWD 時鐘頻率（Hz）
SWD_CLOCK_HZ =10000000
# 設置下載速度
cmd.set_swd_clock(SWD_CLOCK_HZ)
abort =False
# 加載下載算法
ifload.flm("FLM/STM32F10x_1024.FLM",0x08000000,0x20000000) !=0:
  print("load flm failed")
  abort =True
 break
# 下載bin文件
ifload.bin("bootloader.bin",0x08000000) !=0:
  print("load bin failed")
  abort =True
 break
# 下載hex文件
ifload.hex("rt-thread.hex") !=0:
  print("load hex failed")
  abort =True
 break

ifnotabort:
  cmd.set_beep_on()
  time.sleep_ms(100)
  cmd.set_beep_off()
else:
  print("auto download aborted")

該代碼通過加載FLM算法文件，將多個二進制文件（如bootloader.bin和rt-thread.hex）分別燒錄到STM32內部不同地址的flash中。

注意：請根據您的實際項目需求，修改以下內容：

下載算法文件名稱（如"FLM/STM32F10x_1024.FLM"）：應替換為對應芯片和Flash型號的 FLM 文件。

下載文件名稱及地址（如"bootloader.bin"、"rt-thread.hex"，及其對應的地址）：請確保文件名和燒錄地址與您的程序結構一致。

7、售后升級？MicoKeen搭配MicroBoot為君解憂

MKLink內置Ymodem協議，支持通過串口進行可靠的文件傳輸。ymodem協議在多次重傳時仍能保持數據的完整性，非常適用于嵌入式系統的固件升級。

使用內置的ymodem協議發送文件，首先需要目標設備支持ymodem協議接收文件。

MicorBoot開源框架集成了ymodem模塊，可以方便用戶直接安裝使用，具體使用方法請看MicorBoot簡介。

MicroBoot簡介：

https://microboot.readthedocs.io/zh-cn/latest/

借助python腳本，只需要在腳本中編寫幾行代碼，便可以讓MKLINK搖身一變為ymodem文件傳輸工具，給單片機設備做IAP升級。

importPikaStdLib
importcmd
importym
ymodem = ym.ymodem("uart",115200)
#ymodem= ym.ymodem("485",115200)
ymodem.send("rt-thread.hex")

無需額外開發 PC 升級軟件。

五、開源向實：不止是一個工具，也是一個開發平臺

基于 MKLink 硬件平臺，后續將持續開放并完善完整示例工程，

涵蓋：

RT-Thread：在先輯硬件平臺上的工程化實踐

CherryUSB：USB HS 多類設備的真實應用范例

PikaPython：嵌入式 Python 在工具與流程中的落地使用

Arm-2D：高性能UI加速引擎，實現流暢圖形與人機交互

開發者不僅可以“使用” MKLink，還可以將 下載器本身作為開發板，學習、驗證并實踐這些優秀開源項目在真實產品中的協同使用方式。

開源不止于代碼，價值在于落地

MKLink，希望成為連接開源生態與工程實戰的那座橋梁。

MKLink簡介：

https://microboot.readthedocs.io/zh-cn/latest/tools/microlink/microlink/

六、真正的意義

MicroLink 的價值，不在“它比誰快”。

而在于：

它把工具鏈統一了。

研發用它 ;

調試用它 ;

量產用它 ;

售后也用它;

我做 MicroKeen，不是為了替代誰。

而是想解決一個問題：

為什么一個產品生命周期，需要這么多工具鏈？

如果你也受夠了頻繁切換工具。

也許它，會是你想要的答案。
