一、嵌入式開發大殺器

做嵌入式開發，你一定經歷過這種場景：

桌面上插滿了設備——

調試器、串口工具、脫機下載器、升級工具、……

研發一套工具，量產又換一套；

售后升級，還得再做一套上位機。

工具越來越多，效率卻越來越低。

于是，MicroKeen（簡稱 MKLink）誕生了。

它把開發者在研發、調試、量產、售后各階段需要的工具全部整合進一個設備：

• 調試器
• USB 轉串口
• SEGGER RTT， J-Scope、SystemView數據轉發
• 脫機下載器
• IAP 升級工具

一臺設備，覆蓋產品整個生命周期。

不再頻繁切換工具，不再維護一堆軟件環境。

一套設備，解決所有問題。

1、功能覆蓋

2、MicroKeen（MKLink） vs J-Link

二、MicroKeen的底層邏輯

1、性能基礎：不是隨便選的 MCU

采用 先楫半導體 HPM5301高性能 MCU：

• 360 MHz 主頻
• 內置 USB High-Speed PHY

這不是為了“堆配置”。

而是為了并行運行多種調試任務。

2、軟件架構：不是堆功能，而是做平臺

• RT-Thread RTOS

提供穩定的多任務調度與資源管理，支撐調試、下載、數據轉發并行運行；

• CherryUSB 協議線

基于 USB HS，實現 CDC / MSC 多類設備高速并行工作；

• PikaPython 腳本引擎

在設備側運行 Python解釋器，支持脫機下載與升級流程的腳本化與二次開發；

• Arm-2D 圖形加速庫

UI加速引擎，實現流暢、低資源占用的本地人機交互界面。

3、關鍵創新點：一根 USB 線，全搞定

一個 USB 口，同時支持：

• CMSIS-DAP 調試
• USB 轉串口（最高 12M Baud）
• RTT 轉發
• SystemView 協議
• VOFA+ 協議
• 脫機下載
• IAP升級
• WinUSB 免驅

你不再需要：

• RTTViewer
• J-Scope
• 額外串口工具
• 開發升級上位機

真正實現：

Debug 全家桶，一體化。

MKLinkV2淘寶鏈接：

https://item.taobao.com/item.htm?ft=t&id=895964393739

MKLinkV3淘寶鏈接：

https://item.taobao.com/item.htm?ft=t&id=1013104417098

MKLinkV4 淘寶鏈接：

https://item.taobao.com/item.htm?ft=t&id=1020501356342

三、它到底能干什么？

1、脫機下載不僅支持arm內核，還支持HPM單片機的RISC-V內核

MicroLink支持脫機離線下載的功能，借助于強大的PikaPython開源項目，讓MicroLink可以使用python腳本進行二次開發，可以非常容易地定制升級流程。

MKLink支持用戶自定義編寫python腳本來定義下載流程，比如默認提供的脫機下載配置文件offline_download.py，內容如下：

importPikaStdLib
importhpm
################boardname#################
# hpm5e00evk,0xfcf90002U,0x00000005U,0x00001000U
# hpm6e00evk,0xfcf90001U,0x00000005U,0x00001000U
# hpm6p00evk,0xfcf90002U,0x00000005U,0x00001000U
# hpm5300evk,0xfcf90002U,0x00000005U,0x00001000U
# hpm5301evklite,0xfcf90002U,0x00000005U,0x00001000U
# hpm6200evk,0xfcf90001U,0x00000005U,0x00001000U
# hpm6300evk,0xfcf90001U,0x00000005U,0x00001000U
# hpm6750evk2,0xfcf90002U,0x00000005U,0x0000000EU
# hpm6750evkmini,0xfcf90002U,0x00000005U,0x0000000EU
# hpm6800evk,0xfcf90001U,0x00000005U,0x00001000U
###########################################

hpm.board("hpm5300evk")
#hpm.flash_cfg(0xfcf90002U,0x00000005U,0x00001000U)
hpm.program("demo.bin",0x80000400)

可以支持HPM全系列的單片機配置，調用hpm.program("demo.bin",0x80000400)，將demo.bin下載到0x80000400地址中。

注意：請根據您的HPM具體型號，修改以下內容：

• 對應的開發板board名稱（如"hpm5300evk"）：hpm.board("hpm5300evk")應替換為對應芯片的名稱；或者使用hpm.flash_cfg()直接配置芯片的參數，兩種方式二選一。
• 下載文件名稱及地址（如"demo.bin"，及其對應的地址）：請確保文件名和燒錄地址與您的程序結構一致，同時支持燒錄多個文件。

2、售后升級？MicoBoot搭配MicroKeen為君解憂

MKLink內置Ymodem協議，支持通過串口進行可靠的文件傳輸。ymodem協議在多次重傳時仍能保持?jǐn)?shù)據的完整性，非常適用于嵌入式系統的固件升級。

使用內置的ymodem協議發送文件，首先需要目標設備支持ymodem協議接收文件，MicorBoot開源框架集成了ymodem模塊，可以方便用戶直接安裝使用，具體使用方法請看MicorBoot簡介。

MicroBoot簡介：

https://microboot.readthedocs.io/zh-cn/latest/

借助python腳本，只需要在腳本中編寫幾行代碼，便可以讓MKLINK搖身一變?yōu)閥modem文件傳輸工具，給單片機設備做IAP升級。

importPikaStdLib
importcmd
importym
ymodem = ym.ymodem("uart",115200)
#ymodem= ym.ymodem("485",115200)
ymodem.send("rt-thread.hex")

無需額外開發 PC 升級軟件。

3、SEGGER RTT，不再綁定專用上位機

MicroKeen（MKLink）實現了對 SEGGER Real Time Transfer（RTT）的原生支持，在不中斷目標系統運行的前提下，實現高速、雙向的實時數據交互與調試通信，是傳統串口調試方式的高效替代方案。

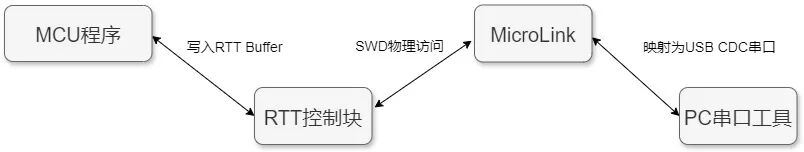

實現原理：

只要擁有了MKLink，你就可以享受以下的便利：

無需占用UART，將printf重定位到RTT；

不需要使用專門的RTTView上位機，支持任意串口助手；

高速通信，不影響芯片的實時響應。

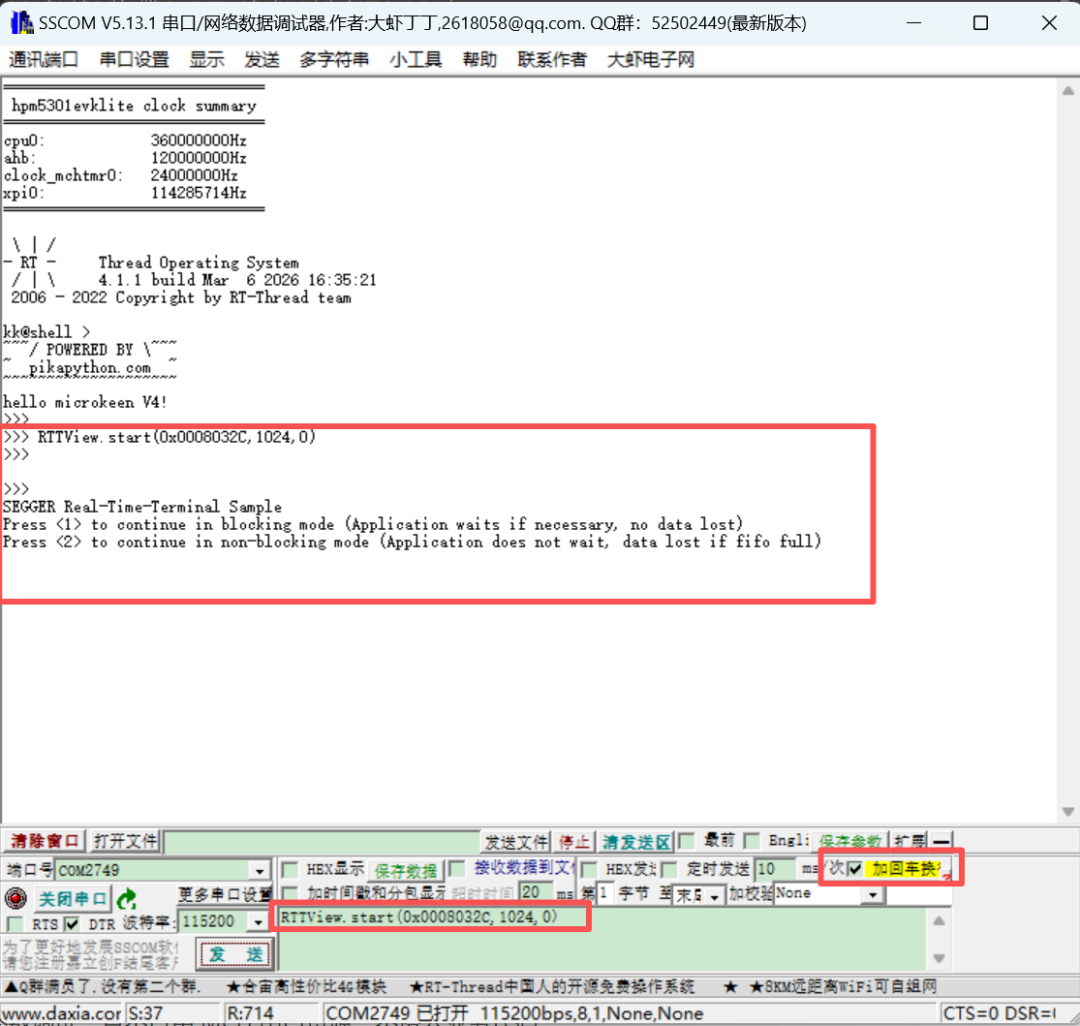

比如使用SSCOM，連接MicroLink的虛擬串口，輸入以下指令：

RTTView.start(0x0008032C,1024,0)

• 0x0008032C:搜索RTT控制塊的起始地址；
• 1024：搜尋范圍大小；
• 0：啟動RTT的通道。

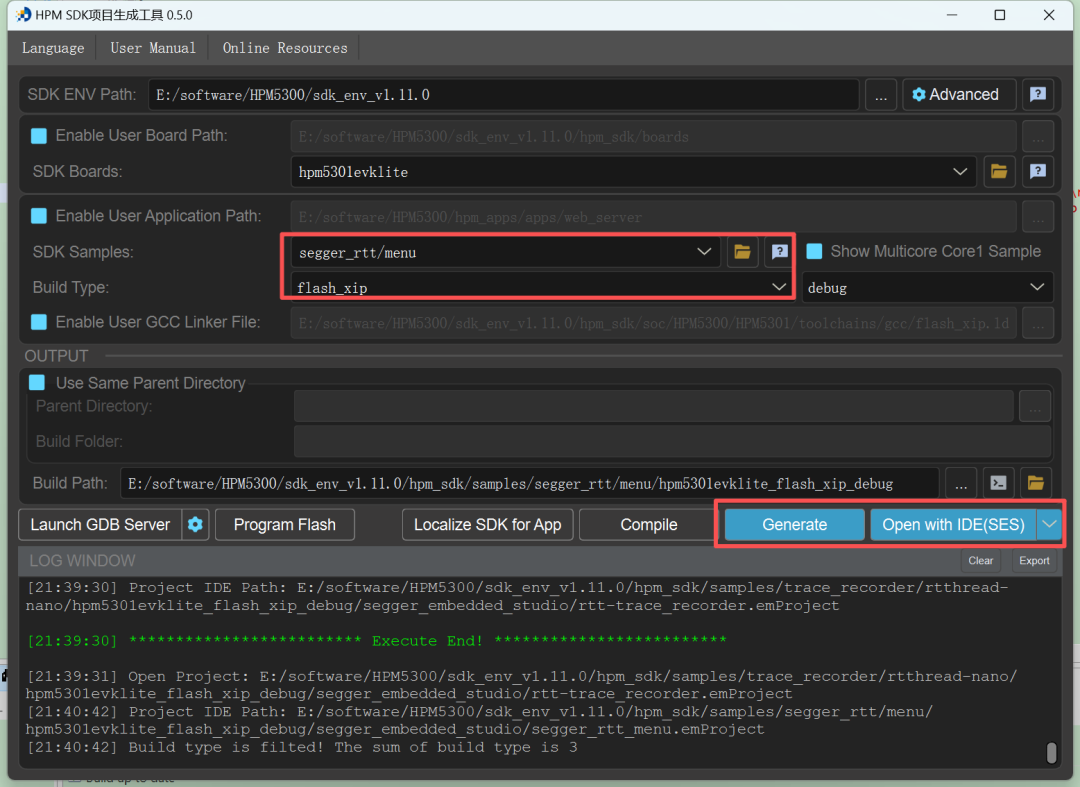

1、使用HPM SDK工具打開SEGGER RTT的menu例程

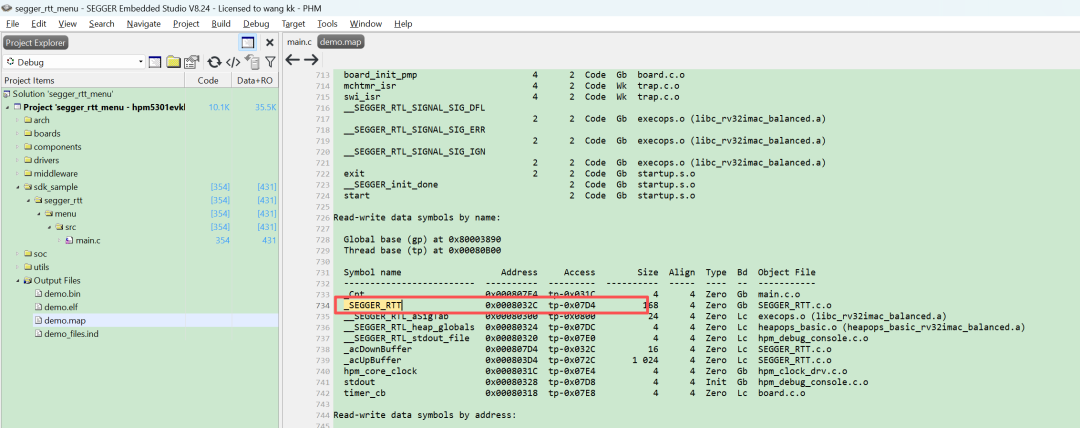

2、使用SES編譯工程，下載固件，并查看RTT控制塊地址

3、輸入啟動SEGGER RTT的指令

4、VOFA+ 可視化，不占 MCU 串口

MicroKeen（MKLink）已完成對 VOFA+ 上位機協議的原生適配，可在功能與使用體驗上完美替代 J-Link 的 J-Scope。

實現原理：

MKLink 通過 SWD 直接讀取目標芯片內存中的變量數據，并實時封裝為 VOFA+ 協議，經 USB CDC 虛擬串口發送至 PC，實現對運行中變量的曲線顯示、波形分析與參數調試，且不占用 MCU 串口資源、不侵入業務代碼。

核心優勢：

無需占用 MCU 串口資源

基于 SWD 的非侵入式采集

支持多種數據類型

高速刷新，穩定可靠

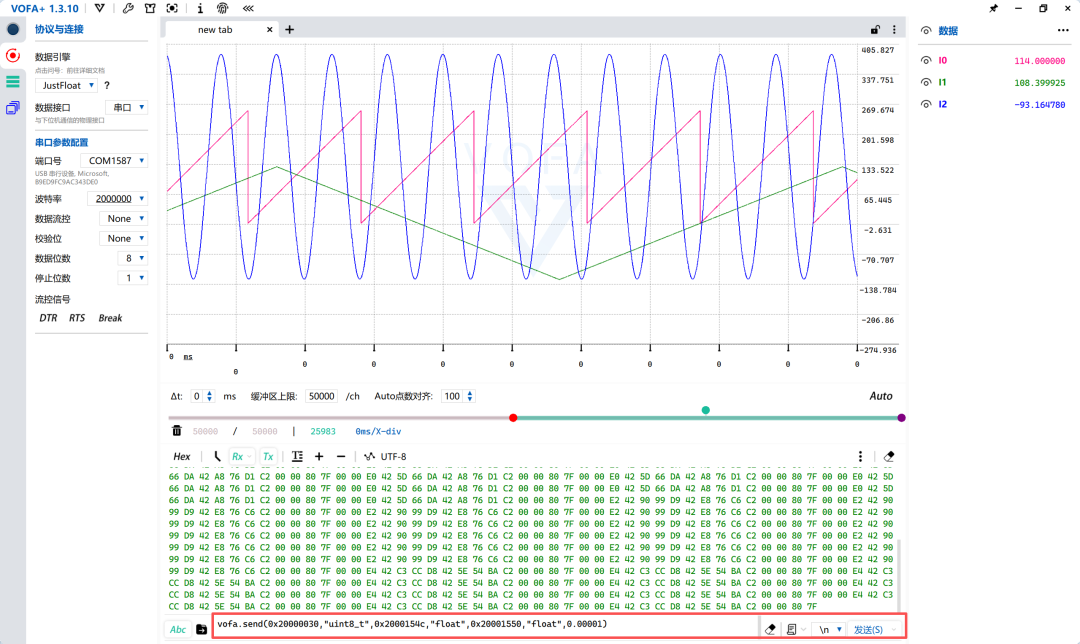

打開VOFA+上位機，并連接虛擬串口，發送

vofa.send(0x20000030,"uint8_t",0x2000154c,"float",0x20001550,"float",0.00001)

• 0x20000030:變量1內存地址；
• uint8_t：變量1數據類型；
• 0.00001：讀取周期，單位秒，最小支持1us

5、原汁原味的SystemView

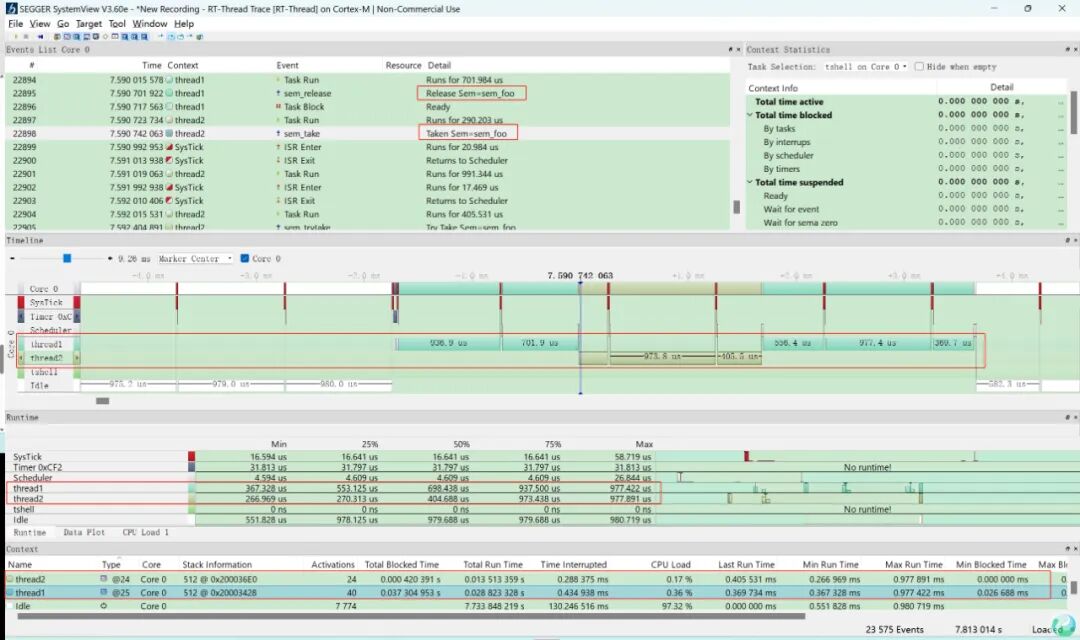

MicroKeen（MKLink）已完成對 SEGGER SystemView 協議的原生支持，無需額外分析硬件，即可實現對 RTOS 運行狀態的任務級可視化分析，顯著降低系統級調試門檻。

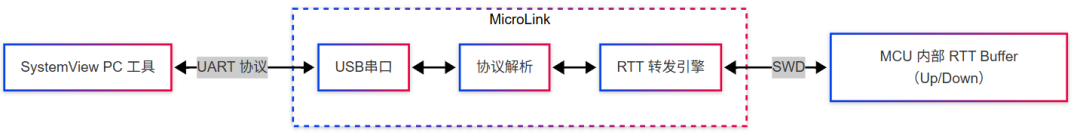

實現原理：

核心優勢：

無需額外 Trace 硬件

基于 RTT 的低侵入式采集

支持主流 RTOS（RT-Thread / FreeRTOS）

任務級、時間軸級運行態分析

即插即用，兼容官方 SystemView 工具

6、下載仿真

以SEGGER Embedded Studio為例

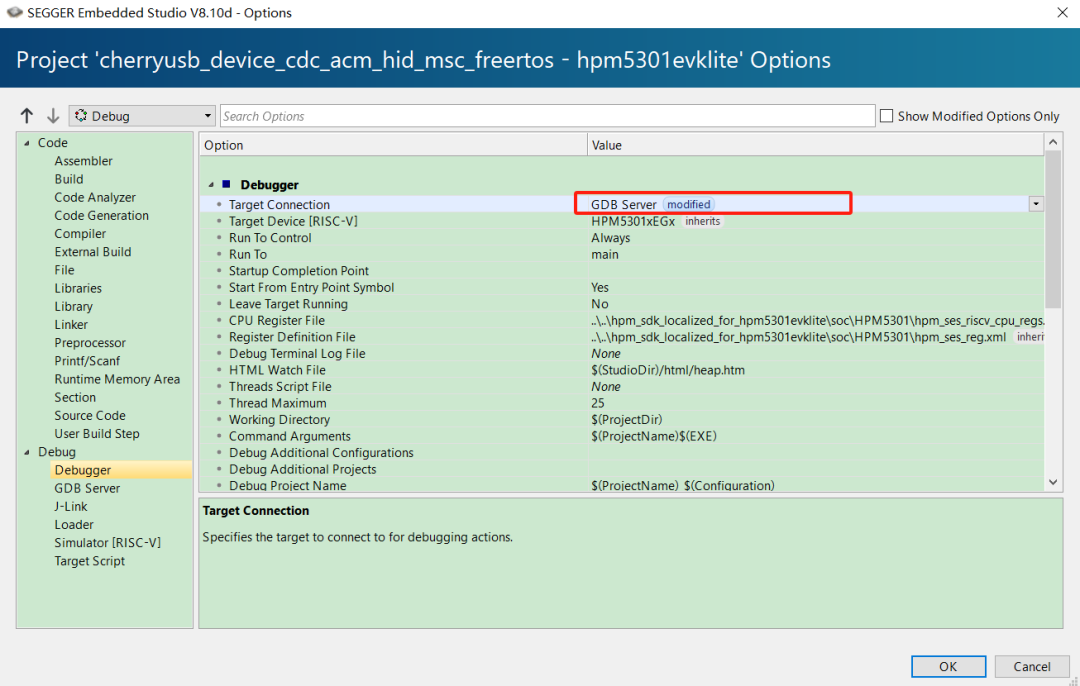

1、點擊工程， 右擊選擇“options” ， 在彈出的對話框中點擊Debugger,然后選擇GDB Server

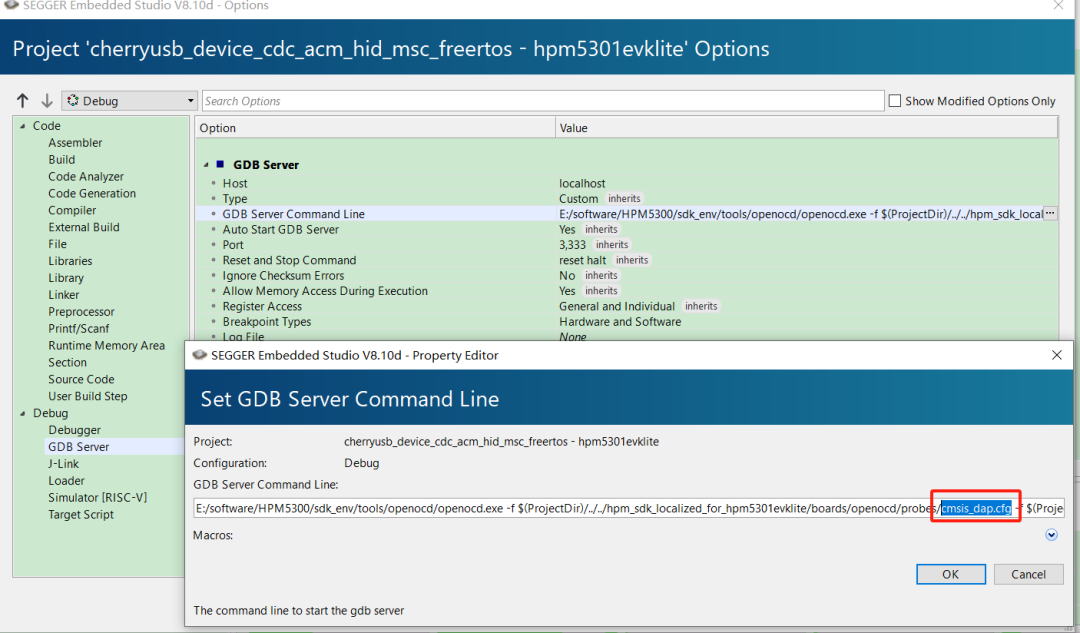

2、點擊GDB Server,在GDB Server Command Line中查看openocd配置文件,更改此配置文件為 cmsis-dap.cfg

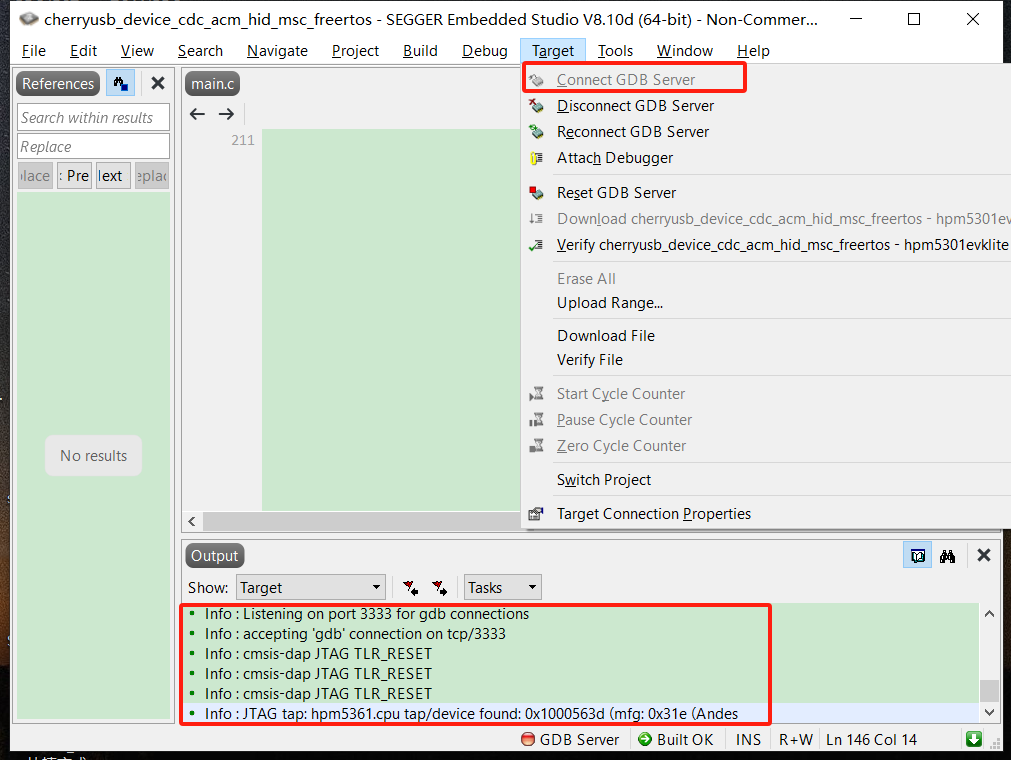

3、與設備連接好JTAG引腳，點擊Target,連接connect GDB Server，連接成功后Output窗口如圖所示

7、高速USB轉串口

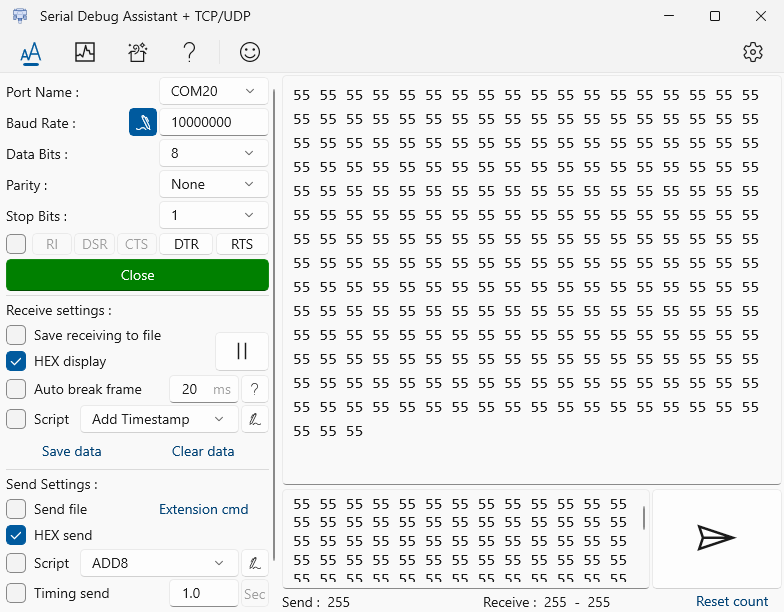

MicroLink內置USB轉串口功能，支持常見的串口和485通信，串口最大支持12M波特率，無丟包。

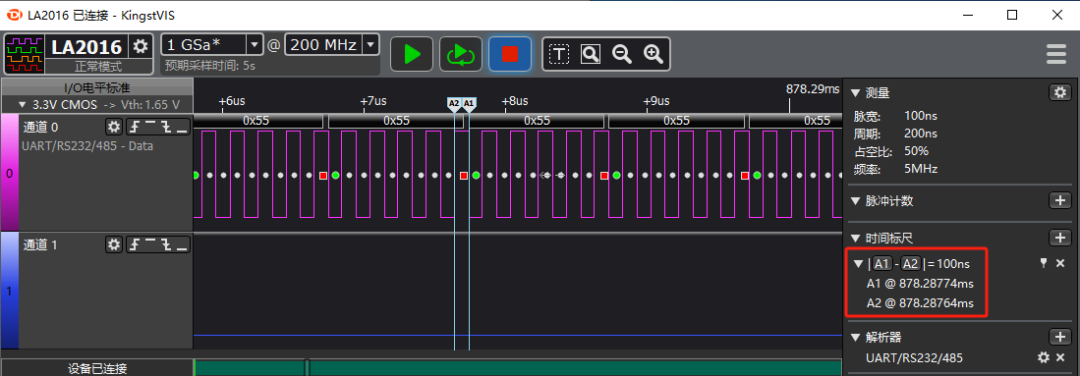

使用邏輯分析儀抓取波形如圖所示，每個bit傳輸?shù)臅r間為1/10M=100ns。

四、開源向?qū)?/strong>

開源向?qū)崳翰恢故且粋€工具，也是一個開發平臺

基于 MKLink 硬件平臺，后續將持續開放并完善完整示例工程，

涵蓋：

RT-Thread：在先輯硬件平臺上的工程化實踐

CherryUSB：USB HS 多類設備的真實應用范例

PikaPython：嵌入式 Python 在工具與流程中的落地使用

Arm-2D：高性能UI加速引擎，實現流暢圖形與人機交互
