作為嵌入式工程師，在Rockchip（RK）平臺上調試Camera時，你是否常被這些問題困擾：預覽分屏、幀率上不去、I2C不通、第三方應用調用倒置……別擔心！本文整理了RK平臺Camera HAL3框架下的高頻問題、排查思路、實用工具和典型案例，幫你快速定位問題、高效解決，少走90%的彎路～

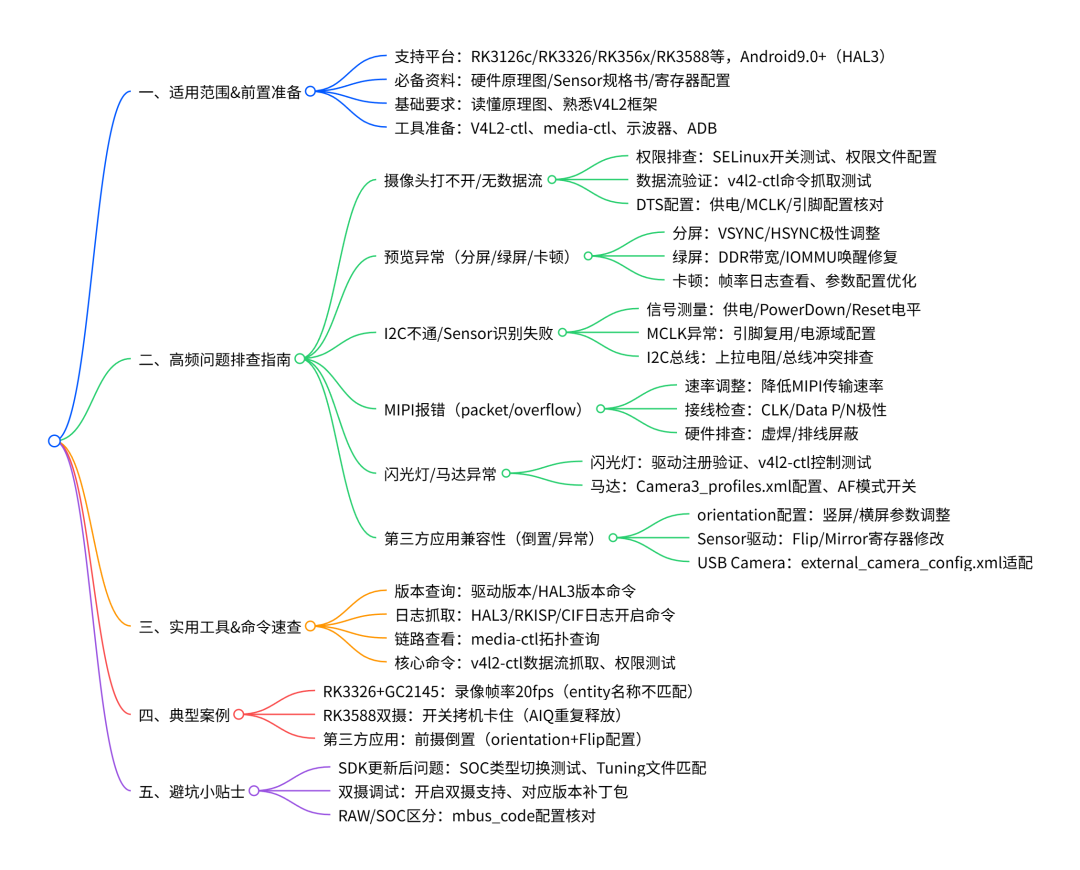

一、適用范圍&前置準備

1.支持平臺

覆蓋RK全系列主流芯片：RK3126c、RK3326/PX30、RK3399、RK3566/3568、RK3588、RK3562、RK3576等，適配Android9.0及以上版本（Camera HAL3框架）。

2.調試前必備

?硬件資料：板子原理圖/PCB圖、Camera模組規格書、Sensor Datasheet、寄存器配置序列（含馬達/閃光燈資料若有）；

?基礎知識：能讀懂原理圖、熟悉V4L2框架、了解常見圖像格式（RAW/YUV）；

?工具準備：V4L2-ctl、media-ctl命令行工具、示波器（測量MCLK/Power信號）、ADB調試環境。

二、高頻問題排查指南（按優先級排序）

1.攝像頭打不開/無數據流

核心排查步驟：

1.先查權限：SELinux權限是否放行，執行setenforce 0測試，若正常則修改vendor/etc/selinux/vendor_file_contexts文件，添加/dev/media.*和/dev/v4l-subdev.*的權限配置；

2.底層數據流驗證：用v4l2-ctl抓取數據流，命令示例：

v4l2-ctl --verbose -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat='NV12' --stream-mmap=4

若失敗，排查DVP接口IOMUX配置、模組供電（AVDD/DVDD/DOVDD）、MIPI速率是否匹配；

3.DTS配置檢查：確認Sensor的供電、MCLK、Reset、I2C引腳配置正確，不同平臺（如RK356x/RK3588）的Camera DTS注冊有差異，需參考對應平臺示例配置。

2.預覽異常（分屏、綠屏、卡頓）

常見原因&解決：

?分屏顯示：VSYNC/HSYNC極性配置錯誤，修改DTS中vsync-active或hsync-active值（如RK3126C+GC0312需將vsync-active從1改為0）；

?綠屏閃爍：DDR帶寬不足或IOMMU休眠未喚醒，開啟RGA硬件加速（配置&rk_rga {status = "okay";}），或打補丁修復IOMMU喚醒問題；

?預覽卡頓：幀率未達預期，用logcat | grep FPS查看實際幀率，檢查Camera3_profiles.xml中分辨率/幀率配置，或Sensor寄存器中曝光/增益參數。

3. I2C不通/ Sensor識別失敗

信號測量&排查：

1.測量Sensor供電是否符合Datasheet要求（如OV5648需1.5V DVDD、2.8V AVDD）；

2.檢查PowerDown（高電平有效）、Reset（高電平有效）引腳電平是否正常；

3.MCLK信號異常是重災區：測量是否有24MHz/12MHz輸出，排查引腳復用配置（如RK3566需添加power-domains = <&power RK3568_PD_VI>）；

4.I2C總線電平：無傳輸時應處于高電平，若異常檢查上拉電阻或總線沖突。

4. MIPI報錯（packet/overflow錯誤）

典型報錯：

rkisp0: MIPI error: packet: 0x01000000（CRC校驗錯誤）、overflow: 0x00000001（數據溢出）

解決思路：

1.降低MIPI速率（如從210MHz改為150MHz）；

2.檢查模組與主板的MIPI CLK/Data P/N是否接反，若無法修改硬件，可在Sensor驅動中配置P/N反向；

3.排查硬件虛焊/排線松動，用屏蔽紙包裹MIPI排線減少干擾。

5.閃光燈/馬達功能異常

閃光燈調試：

?查看驅動注冊：media-ctl -p是否顯示Flash實體（如sgm3784）；

?命令控制測試：v4l2-ctl -d /dev/video0 --set-ctrl 'led_mode=2'（Torch常亮模式）；

?默認關閉配置：修改Camera3_profiles.xml中control.aeAvailableModes，移除ON_AUTO_FLASH。

馬達對焦問題：

?僅RAW Sensor支持馬達控制，Camera3_profiles.xml需配置control.afAvailableModes；

?無馬達模組需禁用AF配置，否則切換錄像會卡?。ㄈ鏞V2680需將afAvailableModes設為OFF，minimumFocusDistance設為0.0）。

6.第三方應用兼容性（微信/小紅書倒置）

問題現象：

系統相機正常，第三方應用調用前置/后置攝像頭圖像180°倒置。

解決步驟：

1.檢查Camera3_profiles.xml中sensor.orientation配置：豎屏機器前攝270°、后攝90°；橫屏機器前攝180°、后攝0°；

2.修改Sensor驅動的Flip/Mirror寄存器（如GC05A2通過I2C命令調整0x0101寄存器值）；

3.若為USB Camera，調整external_camera_config.xml中。

三、實用調試工具&命令速查

1.版本查詢

# 查看RKISP驅動版本cat/sys/module/video_rkisp/parameters/version# 查看Camera HAL3版本getprop | grep cam.hal3.ver

2.日志抓取

# 開啟Camera HAL3全日志setprop persist.vendor.camera.hal.debug 0xfff5# 抓取RKISP日志setprop persist.vendor.rkisp.log 0x444444# 查看CIF/ISP狀態cat/proc/rkcif-mipi-lvds*cat/proc/rkisp*

3.拓撲鏈路查看

# 查看Camera鏈路連接media-ctl -d /dev/media0 -p

四、典型案例速覽

1.RK3326+GC2145錄像幀率只有20fps：Camera3_profiles.xml中entity名稱與實際不匹配（需將gc2145 0-003c改為gc2145 2-003c）；

2.RK3588雙攝開關拷機卡住：AIQ服務被重復釋放，打補丁修復RKISP2CtrlLoop::stop()中AIQ釋放邏輯；

3.第三方應用圖像倒置：小紅書/微信調用前攝倒置，調整Camera3_profiles.xml中sensor.orientation為270°，并修改Sensor驅動Flip配置。

五、調試避坑小貼士

1.更新SDK后攝像頭打不開：先將Camera3_profiles.xml中Sensor類型改為SOC，排查Tuning文件版本是否匹配；

2.雙攝調試：RK356x平臺需開啟mSupportDualVideo = true，并參考對應版本補丁包（R9/R10/R11）；

3.RAW/SOC Sensor區分：驅動中enum_mbus_code配置為SBGGR/SRGGB為RAW，UYVY/YUYV為SOC，配置錯誤會導致效果異常。

總結

RK平臺Camera調試的核心思路是：從底層到上層，先硬件后軟件。先通過V4L2工具驗證底層數據流，再檢查DTS/驅動配置，最后排查HAL層和應用層問題。遇到報錯先抓日志，結合示波器測量關鍵信號，多數問題都能快速定位。

如果本文對你有幫助，歡迎點贊收藏～你在RK Camera調試中還遇到過哪些棘手問題？評論區留言交流，下期為你拆解更多實戰案例！
