工程師必備：從狀態切換、參數配置到實時數據傳輸，一篇搞定CANopen通信難題

CANopen協議在工業自動化中無處不在，但復雜的對象字典、多樣的報文類型常讓開發者頭疼。本文將NMT網絡管理、SDO服務數據、PDO過程數據、心跳機制及COB-ID速查表一網打盡，助你快速掌握CANopen精髓。

NMT（網絡管理）

NMT負責設備的狀態切換、上線管理與心跳監控

1.1 從機狀態切換指令

NMT主站通過特定指令控制從機的運行狀態，指令格式：功能碼 + 節點ID

1.2 節點上線與心跳報文

• 節點上線：從機啟動后，主動發送700h + Node-ID報文（數據段為1字節00），告知主站“已就緒”。
• 心跳報文：從機周期性發送700h + Node-ID報文，數據段1字節標識當前狀態：
  • 04：停止狀態
  • 05：運行狀態
  • 7F：預操作狀態

主站通過73F報文（無節點ID）廣播自身在線狀態。

SDO（服務數據對象）

SDO用于非實時的參數讀寫（如對象字典配置），采用“請求-響應”模式，報文格式固定。

2.1 SDO報文ID規則

2.2 SDO讀報文格式

發送報文（主站請求讀參數）

響應報文（從機返回數據）

響應命令字規則：

• 1字節數據：0x4F
• 2字節數據：0x4B
• 3字節數據：0x47
• 4字節數據：0x43
• 讀取失敗：0x80

2.3 SDO寫報文格式

發送報文（主站請求寫參數）

響應報文（從機返回數據）

PDO（過程數據對象）

PDO是CANopen的實時數據傳輸載體，分為發送PDO（TPDO，從機→主站）和接收PDO（RPDO，主站→從機），最多支持4組PDO通道。

3.1 PDO報文ID規則

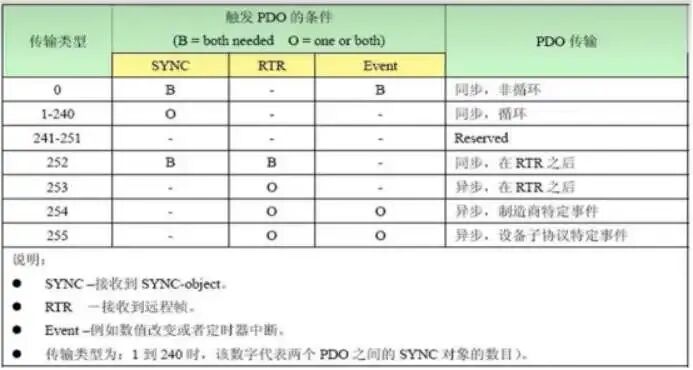

3.2 PDO傳輸觸發條件

PDO的傳輸時機由傳輸類型決定，核心觸發條件包括同步（SYNC）、遠程幀（RTR）、事件（如數據變化）：

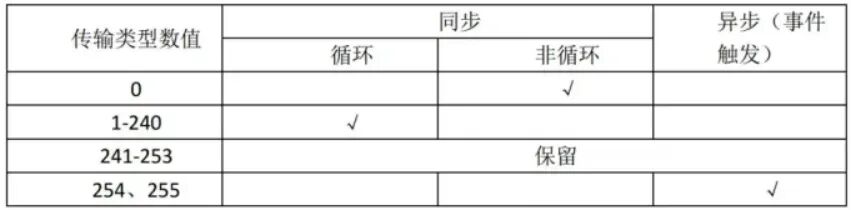

3.3 PDO的傳輸類型

PDO的傳輸類型位于通信參數（RPDO：1400h~1403h，TPDO：1800h~1803h）的子索引02上。

傳輸觸發類型如下：

• (1) TPDO傳輸類型為0：映射數據改變且接收到一個同步幀時，發送該TPDO。
• (2) TPDO傳輸類型為1~240：接收到相應個數的同步幀時，發送該TPDO。
• (3) TPDO傳輸類型為254或255：映射數據改變或事件計時器到達時發送該TPDO。
• (4) RPDO傳輸類型為0~240：接收到一個同步幀時，將該RPDO最新數據更新到應用。
• (5) RPDO傳輸類型為254或255：將接收到的數據直接更新到應用。

對象字典（OD）

對象字典是所有可配置參數的倉庫，通過16位索引 + 8位子索引標識，分為4大區域：

CANopen通信流程示例

1. 設備上線：從機發700+NodeID（00），主站確認；
2. 狀態配置：主站發NMT指令（如80+NodeID），從機進入預操作狀態；
3. 參數配置：主站通過SDO（600+NodeID）讀寫從機對象字典，配置PDO映射、傳輸周期等；
4. 啟動運行：主站發01+NodeID，從機進入運行狀態；
5. 實時通信：主站發SYNC（080）觸發PDO，從機通過TPDO傳數據，主站通過RPDO發控制指令；
6. 故障監控：從機故障時發緊急報文（080+NodeID），主站通過心跳報文監控設備狀態。

不同COB-ID的功能速查

6.1 網絡管理類（NMT）

6.2 同步/時間類

6.3 緊急報文（EMCY）

6.4 服務數據對象（SDO）

示例：主站讀節點2 → 主站發0x602，從站回0x582

6.5 過程數據對象（PDO）

每個節點最多支持4個TPDO和4個RPDO，默認COB-ID如下：

6.6 心跳報文

CANopen標準中，從站的心跳報文COB-ID固定為 0x700 + 節點ID（11位標準幀）。

例：節點ID=2的從站，心跳報文COB-ID為0x700 + 0x02 = 0x702。

總結

CANopen協議通過清晰的報文分類（NMT、SDO、PDO、EMCY等）和靈活的對象字典機制，成為工業通信的事實標準。掌握NMT狀態機、SDO配置流程、PDO觸發模式以及各類COB-ID的用途，就能輕松應對大多數CANopen設備開發與調試任務。

小貼士：調試時可借助CAN分析儀抓包，對照本文速查表快速定位問題。

注：文中圖片為示意圖，實際使用時請參考具體設備手冊。
