深圳市科瑞杰科技有限公司-電池是否能夠持續穩定的輸出，對設備的運行狀態有著至關重要的影響。所以電池包能否按工程師的設定要求給設備供電，是電池的一項基礎測試。使用艾德克斯電子的電子負載，能讓這項測試變得更輕松簡單。

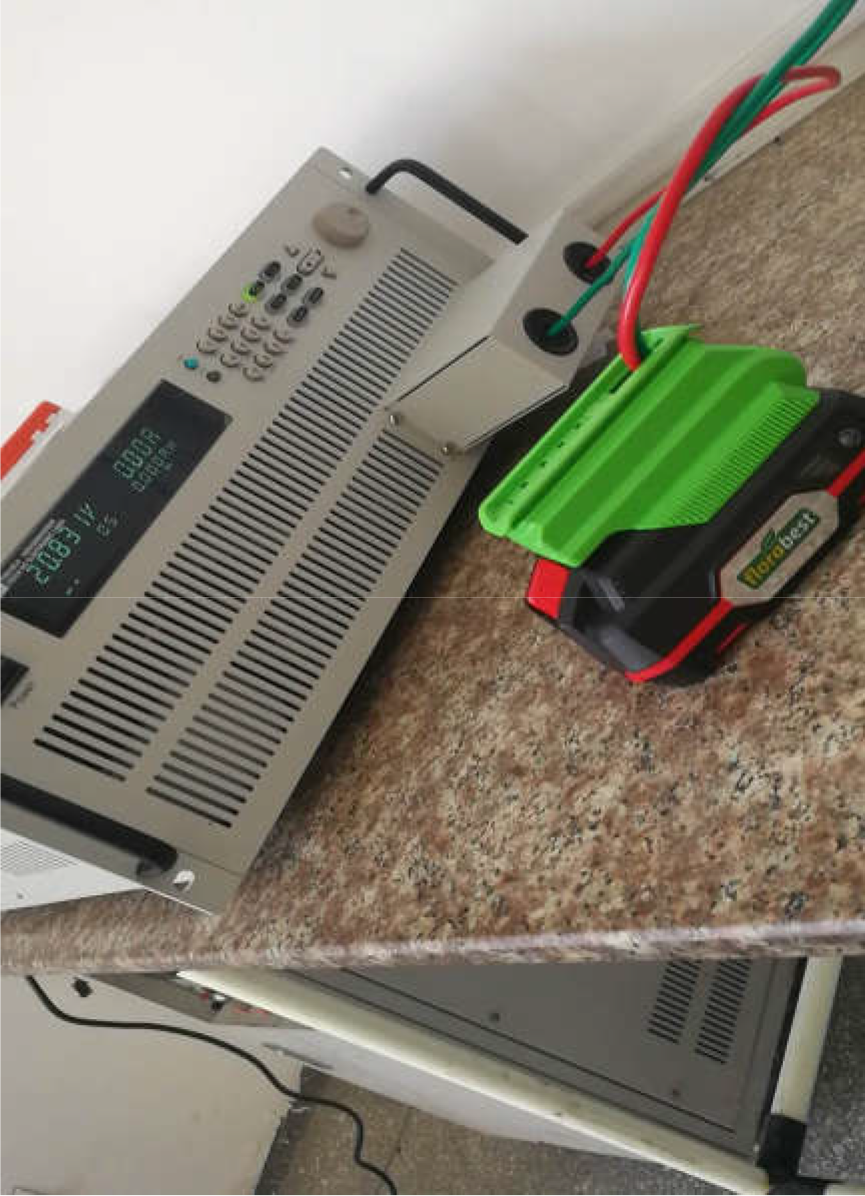

我們需要對一個20V，2.0Ah的5芯電池包進行測試，公司里剛到了一臺IT8516C+可編程直流電子負載，正好用它來完成放電測試。我雖然是第一次接觸這款電子負載產品，對使用操作不是太了解，但負載的面板設置清晰明了，操作也簡單，我很快就成功的設置了電流以及電壓的參數。負載有CC、CV、CR、CW多種工作模式，我們電池包的電壓是20V2.0Ah，所以就在面板上設置CC模式電流為20A。IT8516C+還有一項專門用于電池放電測試的Battery功能，可以分別設置電池的關斷電壓、關斷容量、放電時間作為電池放電的截止條件，我將其設定為電池包電壓剩余15V時停止工作。當參數都設置完成后接下來就是使用測試線將電池包和負載連接，然后按下ON鍵負載開始工作，等待，他安靜的吸收著電池包釋放的能量，像個旋渦永遠不會飽和。

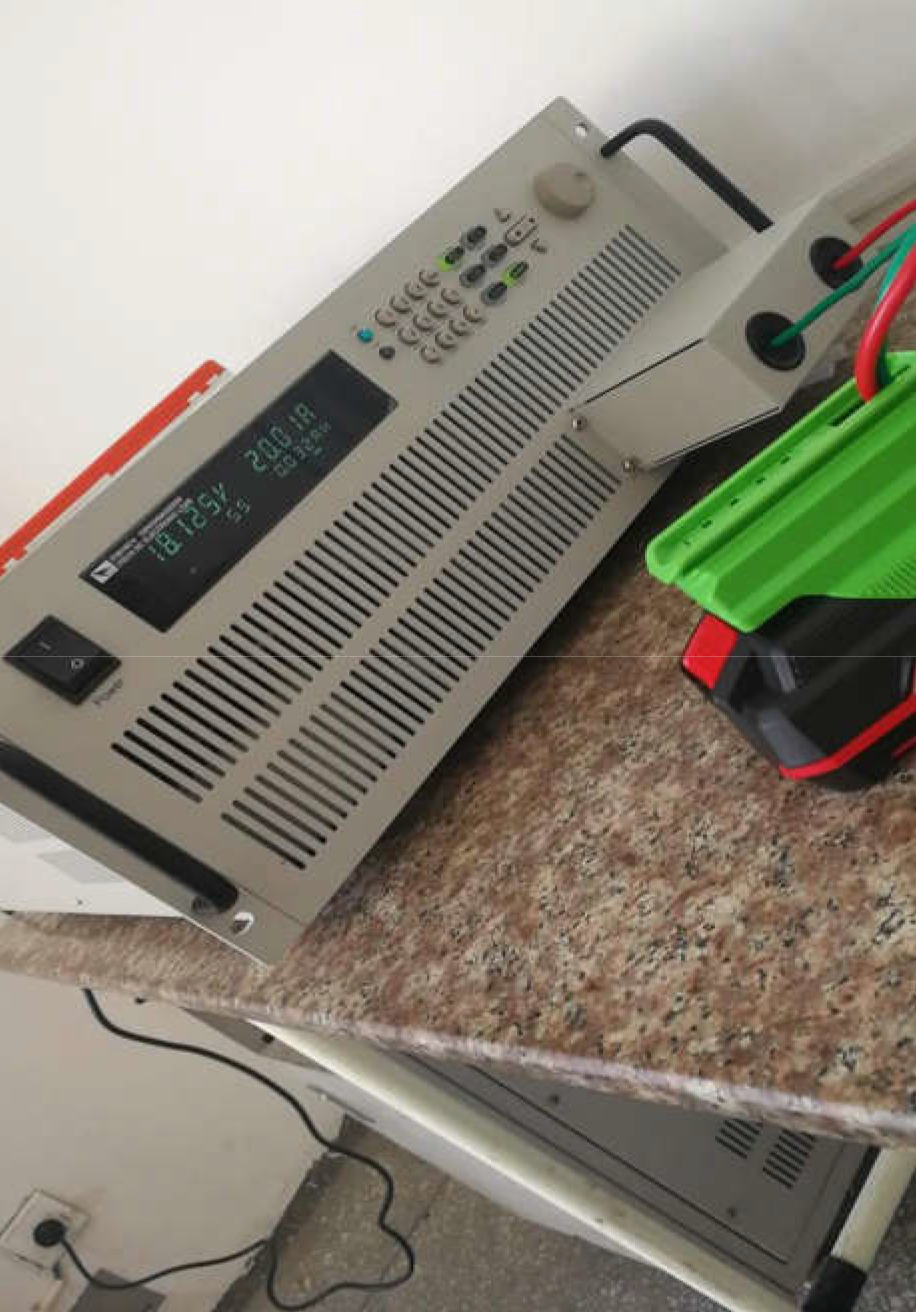

很快電池包電壓下降到15V，負載準確停止工作，整個放電過程很平滑很穩定，電池包只是正常發熱。但在準備給電池充滿電進行第二輪放電的時候問題出現了，電池包無法正常充電。正常充電時電池包的紅色指示燈應處于常亮狀態，可現在的紅燈一直閃爍。

反復幾次插拔充電插頭后還是不能充電。一開始大家討論認為可能是負載設置的終止電壓出現問題，雖然設置的是電池端電壓下降到15V后終止放電但實際情況是放到電池虧電才停止工作，所以沖不進去。帶著這樣的疑問，我們用萬用表測試了電池包的電壓，發現電壓還有15V。這證明我們的猜測是錯誤的，負載的放電過程并沒有問題。后來查看電池手冊才發現問題出現在對于電池放電參數的設置上，由于10C的放電電流過大，放電速度過快導致電池包發熱，電池包內部的過熱保護系統工作，才出現的無法正常充電的問題出現。這個問題的出現說明我們的電池內部過熱保護系統還是不夠完善，溫度沒達到上限就出現保護功能啟動的現象。

等待電池冷卻后進行第二次放電測試，吸取上次的教訓這次放電電流設置的比較低。整個過程沒出現其他的問題，順利測試通過。

總的來說第一次接觸新的設備操作面板還是比較方便，簡單而又快捷，上手容易。艾德克斯IT8516C+其他的短路功能、OPP/OCP測試功能也能用在電池包測試中。還有遠端量測功能，在較大電流的測試工作中，可以進一步提高測試精度。設備扎實的手感讓我們對它的硬件質量絲毫沒有懷疑。操作方面可以先查看操作手冊，避免出現沒必要的誤會，或者由于設置不當造成的設備損壞。最滿意的還是測試的結果，不管是終止電壓還是放電的時間都跟設置的一模一樣。
