特性描述

FZH12（深圳市方中禾科技）是12通道LED（發光二極管）驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、LED高壓驅動等電路。通過外圍 MCU控制實現該芯片的單獨輝度、級聯控制實現全彩LED點陣發光控制。本產品性能優良、質量可靠。

功能特點

?采用高壓功率CMOS工藝

?輸出端口耐壓24V

? VDD內部集成5V穩壓管

?芯片VDD外接串聯電阻，電壓支持6～24V輸入

?輝度調節電路,256級輝度可調,低亮度時等效1024級

?單線串行級聯接口

?振蕩方式：內置RC振蕩并根據數據線上信號進行時鐘同步，在接收完本單元的數據后能自

動將后續數據整形后通過數據輸出端發送至下級,信號不隨級聯變遠而出現失真或衰減

?內置上電復位電路

? PWM控制端能夠實現256級調節，掃描頻率不低于400Hz

?能通過一根信號線完成數據的接收與解碼

?當刷新速率為30幀/s時，級聯點數不小于1080點

?數據發送速度為800Kbps

?封裝形式：SOP16、DIP16

外部應用框圖

適用領域：全彩LED。

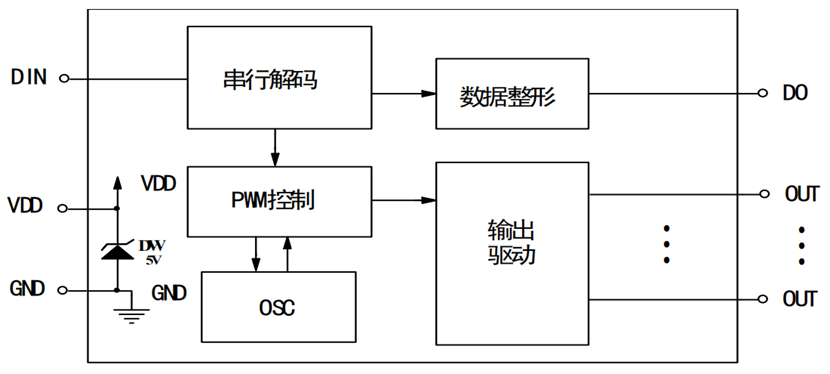

內部結構框圖

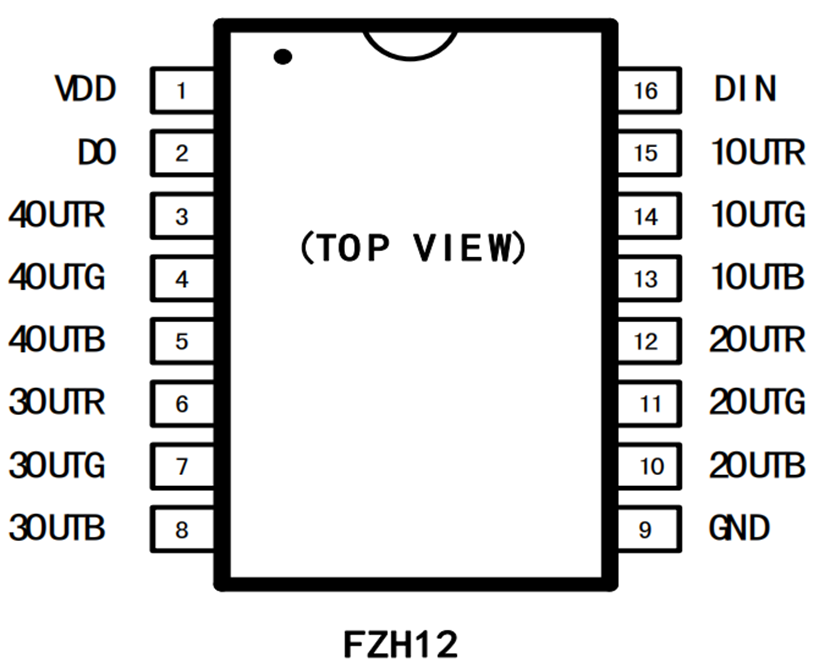

管腳信息

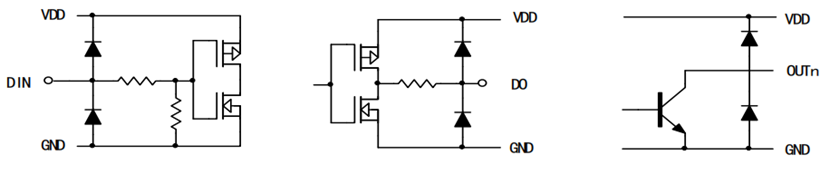

輸出及輸入等效電路

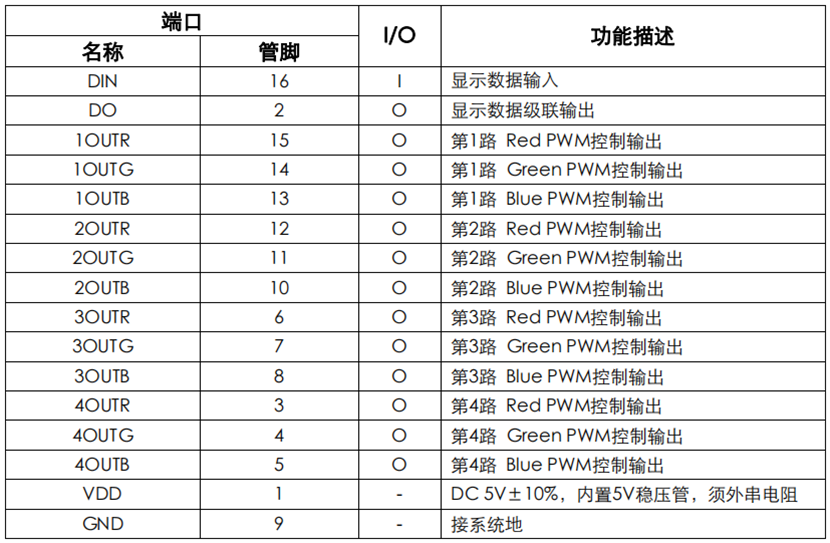

管腳功能

在干燥季節或者干燥使用環境內，容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適 當的集成電路預防處理措施，不正當的操作和焊接，可能會造成 ESD損壞或者性能下降， 芯片無法正常工作。

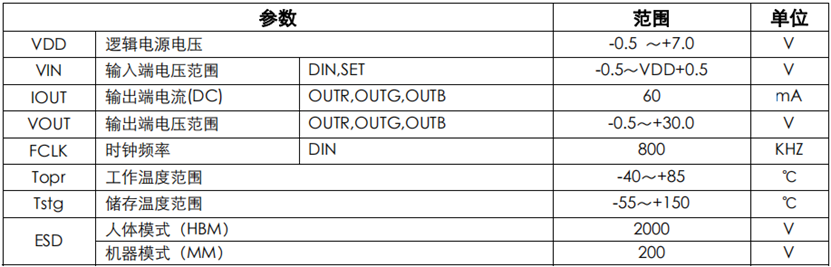

絕對最大額定值范圍

（1）以上表中這些等級，芯片在長時間使用條件下，可能造成器件永久性傷害，降低器件的可靠性。我們不建議在 其它任何條件下，芯片超過這些極限參數工作。

（2）所有電壓值均相對于系統地測試。

推薦工作條件范圍

（在-40℃~+85℃下,GND=0V）除非另有說明

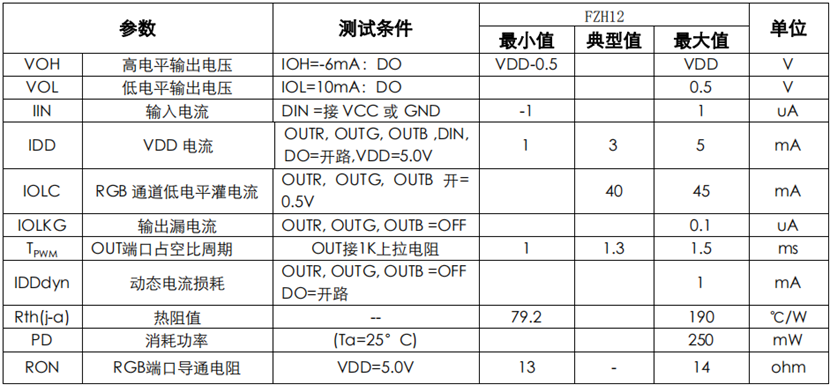

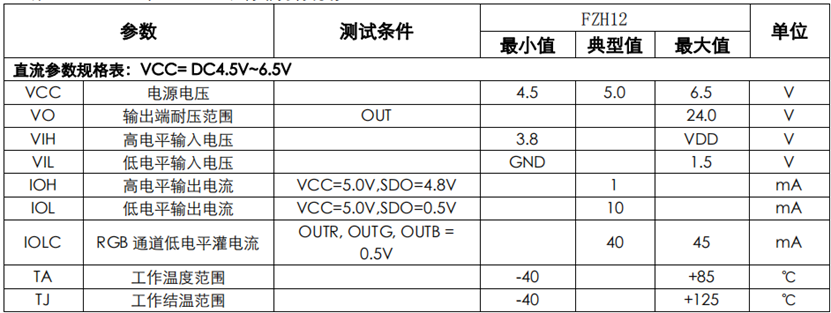

電氣特性

（在 VCC=4.5V~6.5V和-40℃~+85℃下，典型值 VCC=5V和 TA=+25℃）除非另有說明

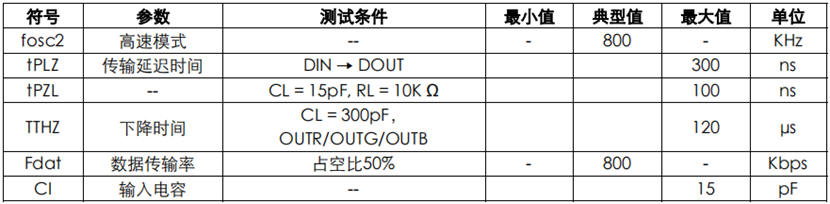

開關特性

（在 VCC=4.5V~6.5V和-40℃~+85℃下，典型值 VCC=5V和 TA=+25℃）除非另有說明

功能描敘

芯片采用單線通訊方式，采用歸零碼的方式發送信號。芯片在上電復位以后，接收DIN端打來的 數據，接收夠4組24bit后，DO端口開始轉發數據，為下一個芯片提供輸入數據。在轉發之前，DOUT口一直拉低。此時芯片將不接收新的數據，芯片4組OUTR、OUTG、OUTB輸出口根據接收到的數據， 發出相應的不同占空比的信號，該信號周期為1.3ms。如果DIN端輸入信號為RESET信號，芯片將接 收到的數據送顯示，芯片將在該信號結束后重新接收新的數據，在接收完開始的4組24bit數據后，通過DOUT口轉發數據。

芯片采用自動整形轉發技術，完全可以避免遠距離傳輸較多點數時的信號衰減和失真，使得該 芯片的級聯個數不受信號傳輸的限制，僅僅受限于刷屏速度之要求。

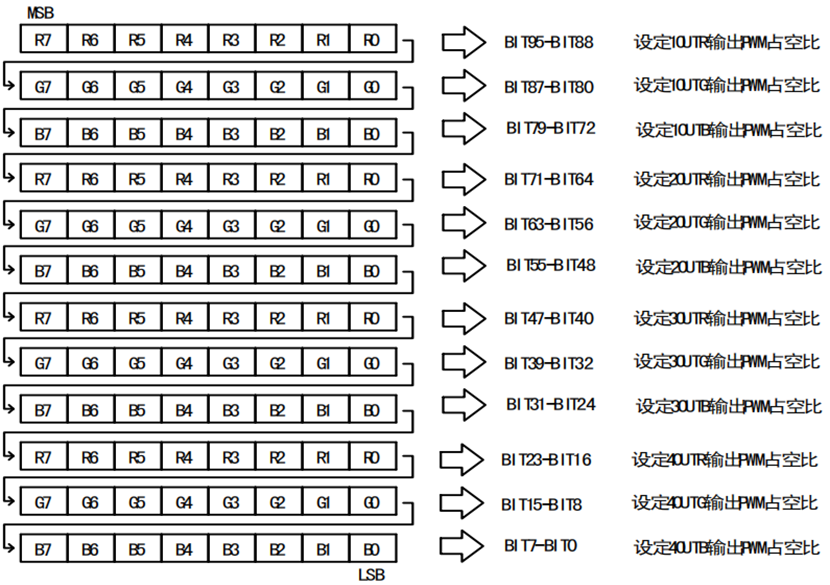

96bit的數據結構

高位先發，按照RGB的順序發送數據。

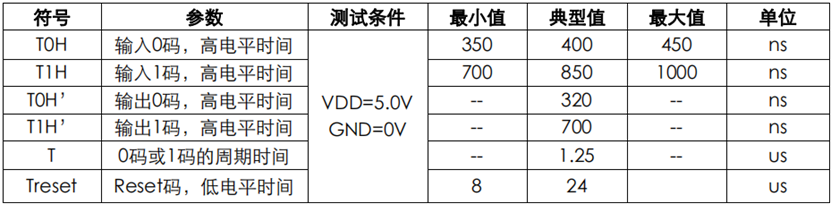

高速模式時間

注意：高速模式下發送 1碼或 0碼的周期時間為 1.25us（頻率 800KHz）。字節之間的低電平時間不 要超過 8us，否則芯片會復位，復位后又重新接收數據，則無法實現數據傳送。

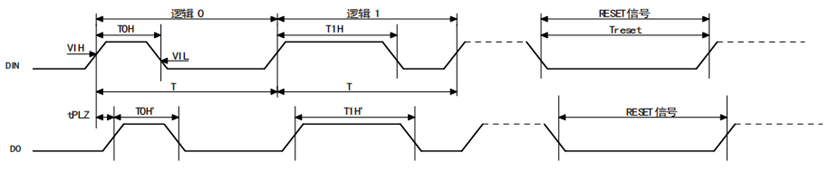

時序圖

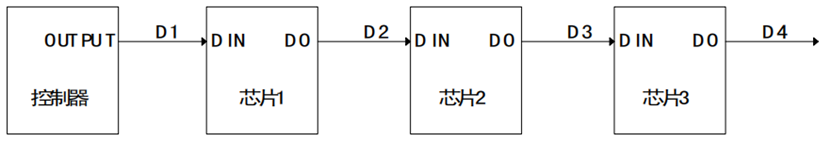

數據傳輸和轉發

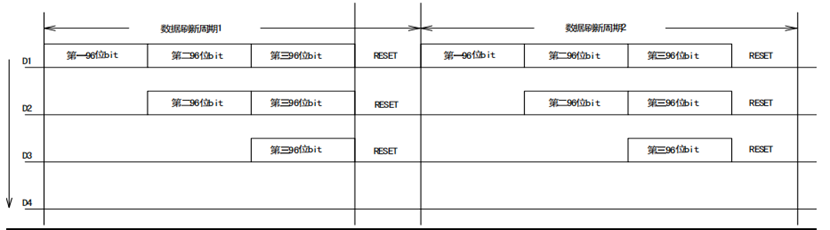

其中D1為控制器發送的數據，D2、D3、D4為級聯FZH12轉發的數據

芯片級聯和數據傳輸并轉發過程：控制器發來數據（D1）， 當芯片1接收完第一96bit，芯片1

還沒有轉發數據（D2），接著控制器繼續發來數據，芯片1再接收第二96bit，由于芯片1已經存有了 第一96bit，因此，芯片1通過DO把第二96bit轉發出去,芯片2接收芯片1轉發來的數據（D2），此時， 芯片2還沒有轉發數據（D3）；控制器繼續發來數據,芯片1又把接收到的第三96bit轉發到芯片2，由 于芯片2也已經存有一個96bit，所以，芯片2又把第三96bit轉發（D3）,芯片3接收到第三96bit，此 時如果控制器發送一個大于15us的RESET低電平信號，所有芯片就會復位并把各自接收到的24bit數 據解碼后控制RGB端口輸出，完成一個數據刷新周期，芯片又回到接收準備狀態。

應用信息

1、如何計算數據刷新速率

數據刷新時間是根據一個系統中級聯了多少像素點來計算的，一組 RGB通常為一個像素，一個 FZH12芯片控制四個像素點。例如，當刷新速度為 30幀/秒時，芯片所能控制的點數計算方法為：

（1）30幀/秒相當于每幀占用的時間為 t1=1S÷30=0.033333S=33333μS；

（2）1個數據 Bit位周期為 1.25μS，而每個像素點應接收的數據為 24個 Bit位，故傳輸每個像 素點所需時間為： t2=24x1.25μS=30μS。

（3）所能控制的點數為：N=t1/t2=33333μS÷30μS=1111點。

根據上述計算所得點數，再去掉芯片及導線傳輸延時，保守結論為：當刷新速度為30幀/秒時， 級聯控制1024個像素點（256片FZH12級聯）不會有任何閃爍。

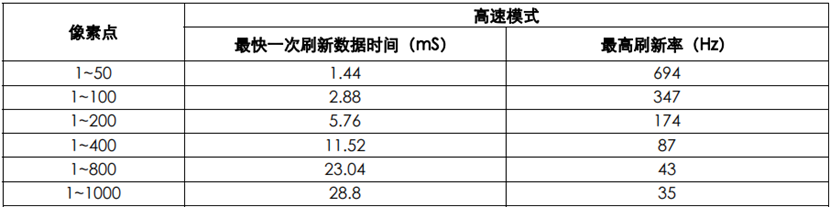

以下是級聯點數對應最高數據刷新率表格：

如果系統對數據刷新率要求不高，則對級聯像素點數量無要求，只要供電正常，理論上可用

FZH12無限級聯。

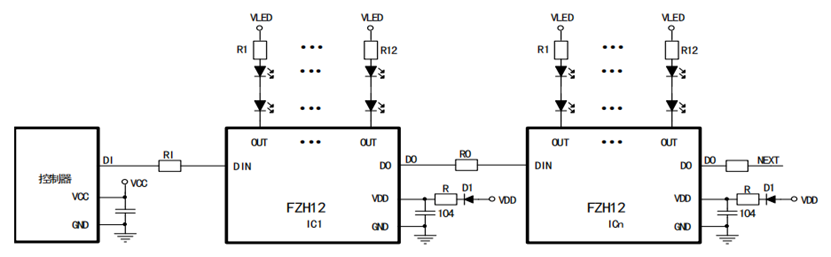

2、應用電路和電源配置

R1~R12 的阻值可根據 OUT端口串接的 LED個數來自行調節，RI與 RO建議接 100~200歐姆電 阻，作信號隔離用，防止下一級芯片損壞后對上一級造成影響。

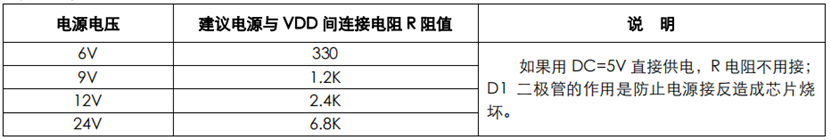

FZH12 可以配置成 6～24V電壓供電，但根據輸入電壓不同，應配置不同的電源電阻，該阻值列表如下：

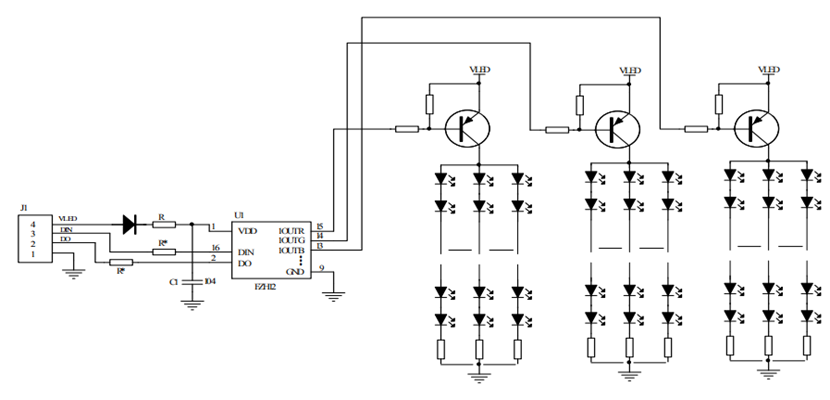

3、使用FZH12擴流

在實際應用中，經常需要驅動大功率或更多的 LED燈，為了得到更大的驅動電流，可以按如下 方法進行擴流使用，根據 LED燈的功率選擇適合的 PNP三極管或 P溝道 MOS管（場效應管）。

封裝示意圖

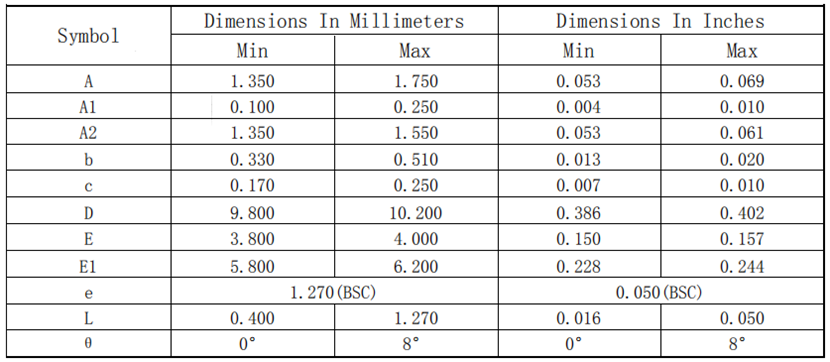

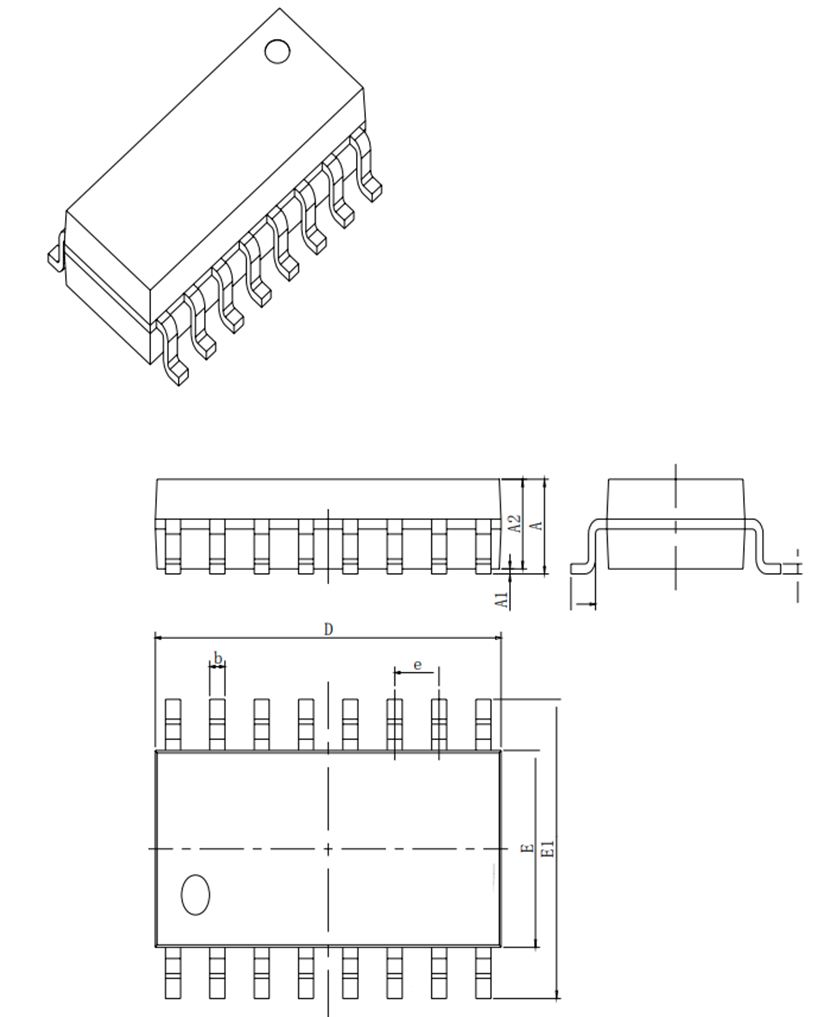

SOP16

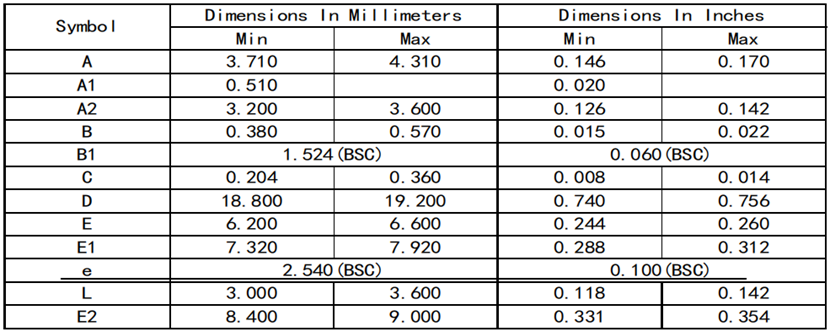

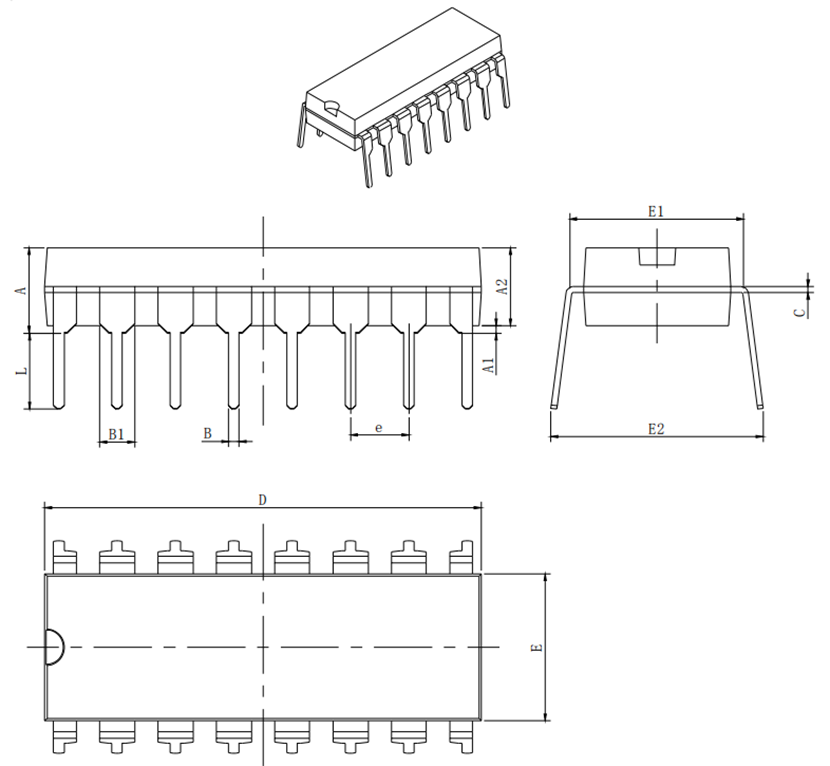

DIP16：
