?1、概 述

FZH501（深圳市方中禾科技）是一款專為LED大屏幕掃描屏設計的8路消隱控制電路，它內部集成了三八譯碼器，恒定電荷吸收電路，能消除拖影現象，極大提高刷新率，同時還能消除由于LED漏電、短路造成的毛毛蟲現象。內置了短路保護、過流保護電路，大大提高了產品的適應。單顆芯片可作為8S應用，通過EN級聯2顆可作為16S應用。采用SOP16封裝提高了產品的兼容性。

其主要特點如下：

●內置三八譯碼器

●消除拖影現象

●單顆8路輸出即可

●通過EN級聯2顆可作為16S應用

●極大提高刷新率

●消除LED漏電及短路造成的毛毛蟲現象

●內置短路保護、過流保護

●內置輸入端口開路檢測

● SOP16封裝

2、功能框圖及引腳說明

2.1、功能框圖

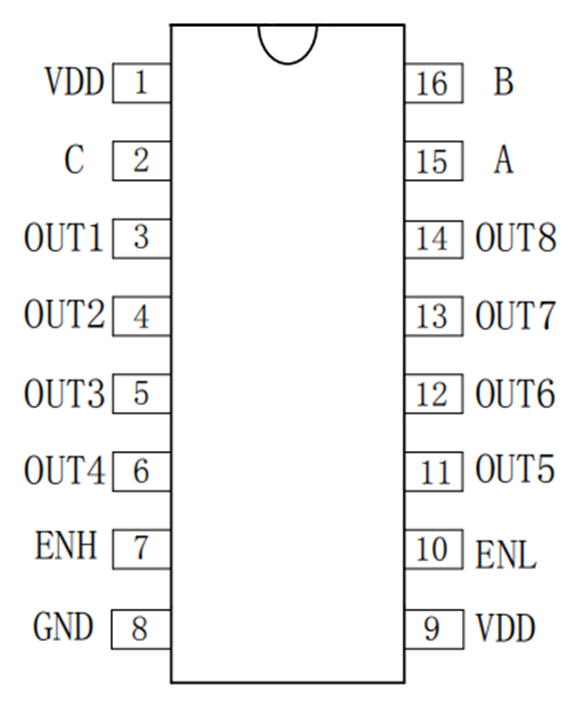

2.2、引腳排列圖

注：布版時，將 Pin1和 Pin9相連。

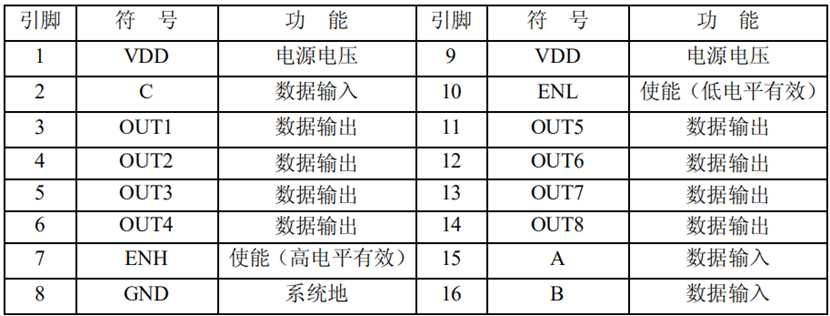

2.3、引腳說明

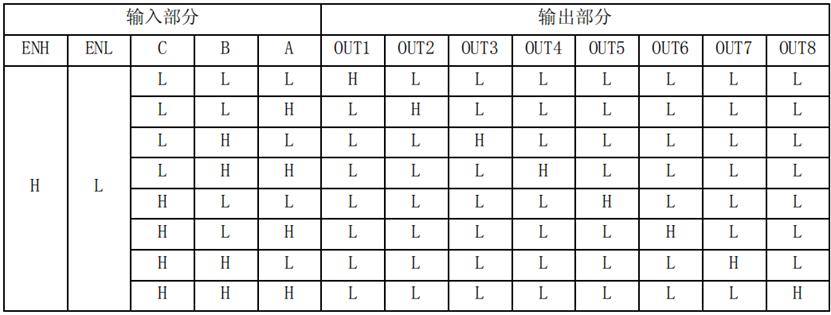

2.4、真值表

備注

（1）輸入部分 ENH，ENL，A,B,C禁止懸空，需要設高或者低電位。

（2）輸入部分的 H代表高電平，L代表低電平。

（3）輸出部分的 H代表導通，L代表關閉。

（4）輸入部分的A腳控制信號電平不能一直為高或者低，應該為超過20Hz的PWM波形。

3、電特性

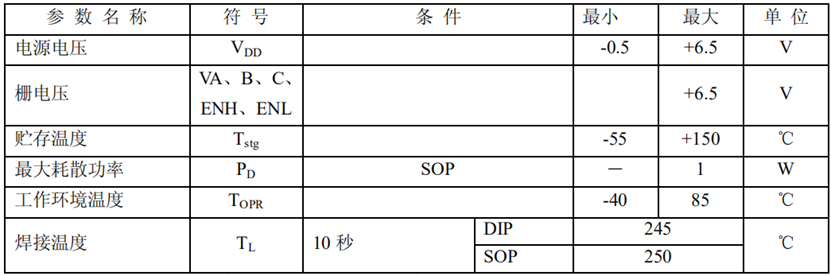

3.1、 極限參數 （符合 IEC 60134標準，GND=0V）

注：

1. DIP16封裝：溫度高于 70℃時，溫度每升高 1℃，額定功耗減 12mW。

2. SOP16封裝：溫度高于 70℃時，溫度每升高 1℃，額定功耗減少 8mW。

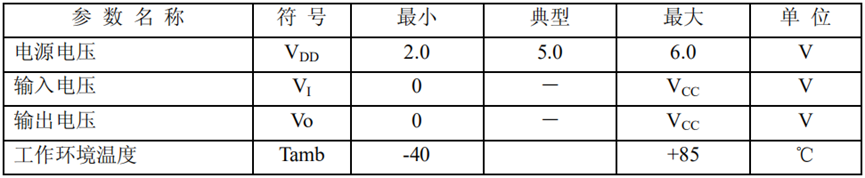

3.2、推薦使用條件

3.3、電氣特性

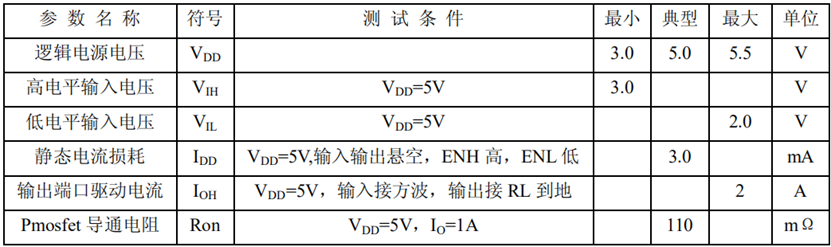

3.3.1、直流參數 1（Tamb =-40～85℃，GND=0V）

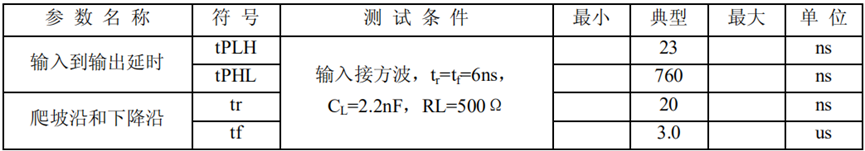

3.3.2、交流參數 1 (Tamb =25℃, tr=tf=6ns，CL=2.2nF，RL=500Ω)

4、交流參數測試圖及波形

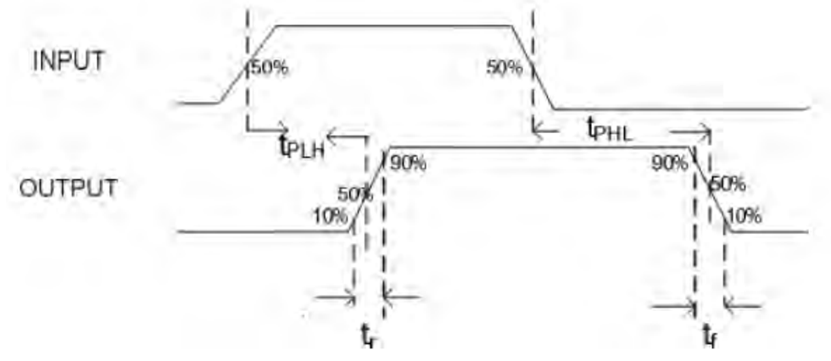

4.1、交流波形

5、典型應用

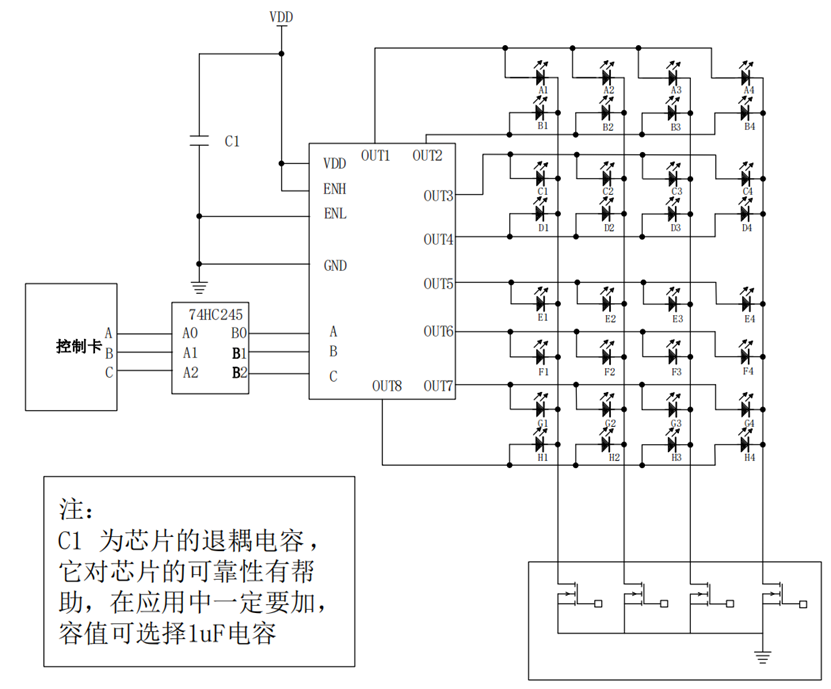

5.1、8S典型應用

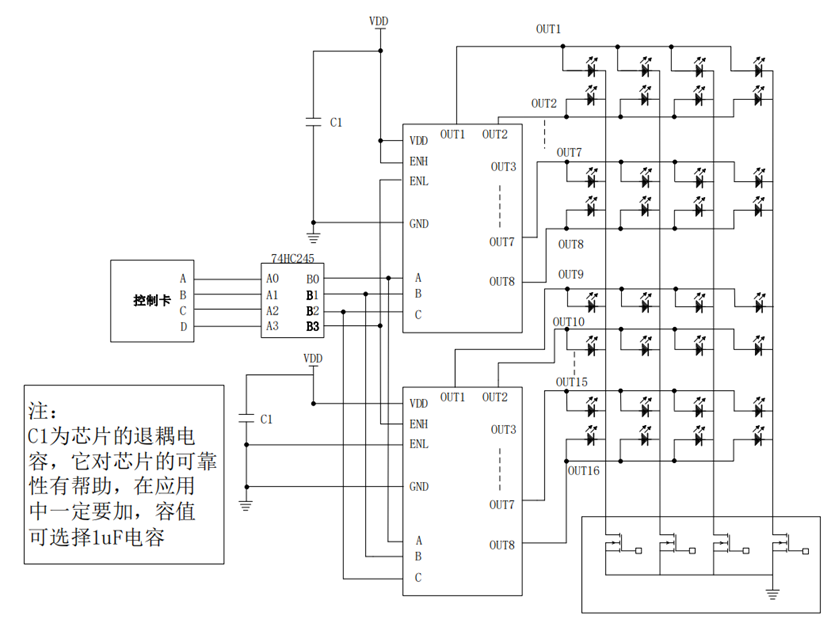

5.2、16S典型應用圖

6、封裝尺寸與外形圖

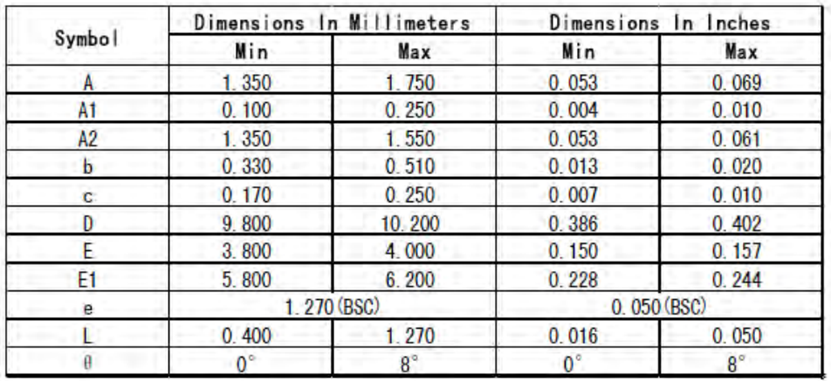

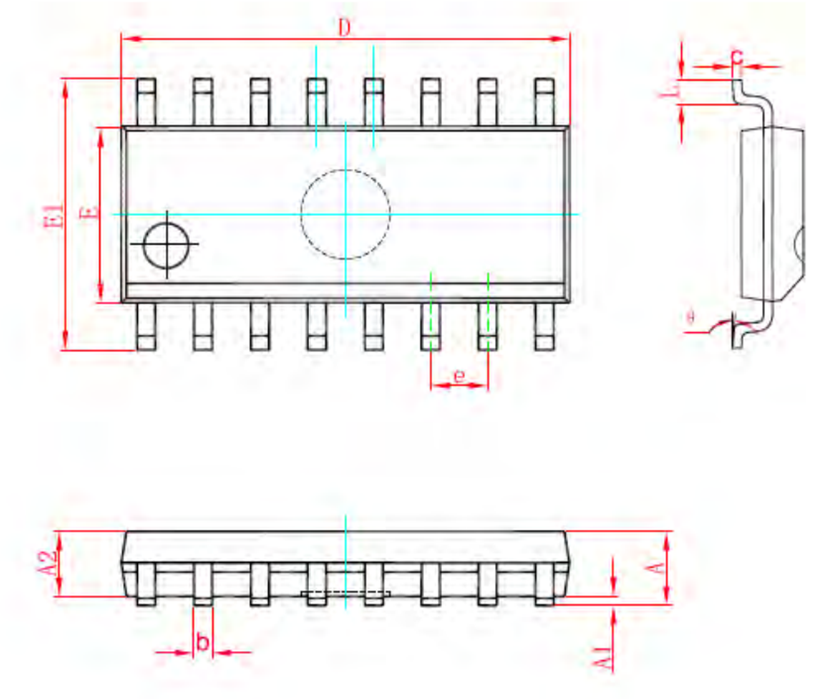

6. 1、SOP16外形圖與封裝尺寸
