基于人工智能數字孿生(AI-DT)的固變SST故障預測與熱管理決策
1. 固態變壓器在現代電力電子系統中的演進與可靠性鴻溝的顯現
隨著全球能源轉型的持續推進以及深度電氣化時代的到來,傳統的電磁感應變壓器在體積、重量以及對電能質量的主動控制能力上逐漸暴露出固有的局限性。在此背景下,固態變壓器(Solid State Transformer, SST),亦被稱為電力電子變壓器(Power Electronic Transformer, PET),作為一種融合了高頻電力電子變換技術、先進磁性材料以及復雜控制邏輯的顛覆性設備,正逐步成為智能電網、超算數據中心、海上風電場以及電動汽車超級充電網絡的能量路由核心 。固態變壓器不僅能夠實現交流與直流(AC/DC)電網的無縫互聯,還具備雙向功率潮流控制、無功功率補償、電壓暫降穿越以及交直流故障隔離等高級電網支撐功能 。

在固態變壓器的硬件架構中,碳化硅(SiC)和氮化鎵(GaN)等寬禁帶(Wide Bandgap, WBG)半導體材料的應用起到了決定性的推動作用。相較于傳統的硅(Si)基絕緣柵雙極型晶體管(IGBT),碳化硅金屬氧化物半導體場效應晶體管(SiC MOSFET)具備更高的臨界擊穿電場、更高的電子飽和漂移速度以及更優異的熱導率 。這些物理特性使得固態變壓器能夠在數萬赫茲甚至更高的高頻脈寬調制(PWM)狀態下運行,從而成百倍地減小了高頻隔離變壓器(HFT)和無源濾波器件的體積與重量,實現了系統功率密度的飛躍 。
傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板,PEBB電力電子積木,Power Stack功率套件等全棧電力電子解決方案。?
傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
然而,這種建立在極端高頻和高功率密度基礎上的技術演進,直接催生了當前電力電子領域面臨的最嚴峻挑戰之一——“可靠性鴻溝(Reliability Gap)” 。固態變壓器通常采用模塊化多電平(MMC)或級聯H橋(CHB)等拓撲結構,以承受中高壓電網的電壓等級 。這種設計雖然降低了單個開關器件的電壓應力,但極大地增加了系統中半導體開關管、門極驅動電路、高頻磁性元件以及輔助電源的總體數量。在如此龐大的組件基數下,基于概率統計的系統整體平均無故障時間(MTBF)呈現出指數級的下降趨勢。系統中任何一個微小組件的退化,都可能在極短時間內演變為器件的直通短路,進而通過高頻變壓器的寄生電容和漏感引發劇烈的暫態電壓突變(dv/dt)和過電流,最終導致級聯失效(Cascaded Failures),造成大面積停電和巨額的經濟損失 。
更深層次的可靠性鴻溝源于新型寬禁帶材料在實際復雜工況下歷史失效數據的極度匱乏 。傳統的可靠性工程高度依賴于基于加速老化試驗的經驗公式(如Coffin-Manson模型或Paris定律)來預測器件的疲勞壽命 。但是,固態變壓器在實際運行中面臨著電網電壓波動、分布式可再生能源出力的隨機性以及非線性負載的頻繁投切,其內部功率模塊承受著極其復雜的熱-機-電多物理場耦合應力。傳統的靜態規則設計、固定閾值保護以及定期的離線維護策略,完全無法捕捉和響應這種高度動態和非線性的退化過程 。
為了徹底跨越這一理論設計與實際運行之間的可靠性鴻溝,學術界與工業界正在推動一場范式轉移,即引入融合人工智能(AI)的數字孿生(Digital Twin, DT)技術 。數字孿生技術通過物聯網(IoT)傳感器實時采集物理實體的運行數據,在虛擬空間中構建一個與真實固態變壓器高度同步、深度交互的高保真數字副本 。結合深度學習(DL)、生成式人工智能(GenAI)以及強化學習(RL)等先進算法,AI-DT架構能夠穿透物理封裝的阻礙,實現對芯片內部結溫(Tj?)的精準觀測,挖掘設備退化的潛在特征,動態預測剩余使用壽命(RUL),并自主輸出最優的熱管理與降額控制策略 。這種從被動響應向主動預測和自愈控制的跨越,正是確保下一代高可靠性固態變壓器大規模商業化部署的核心路徑。
2. 固態變壓器中SiC功率模塊的熱-電交叉耦合物理機制
要構建高保真的數字孿生模型,必須深刻理解固態變壓器核心部件——SiC功率模塊在極端工況下的物理衰退機制。在電力電子轉換過程中,器件的導通損耗和開關損耗會不可避免地轉化為熱能,導致半導體結溫(Virtual Junction Temperature, Tvj?)的急劇攀升。
2.1 高溫對半導體微觀電氣特性的調制作用
溫度的變化直接改變了SiC材料內部載流子的濃度與晶格散射頻率,進而使得器件的宏觀電氣參數表現出高度的溫度敏感性(Temperature-Sensitive Electrical Parameters, TSEP)。對于SiC MOSFET而言,這種熱-電交叉耦合(Thermal-Electrical Cross-Coupling)主要體現在閾值電壓(Vth?)的漂移以及漏源導通電阻(RDS(on)?)的惡化上 。
隨著結溫的上升,SiC MOSFET的閾值電壓通常會出現負溫度系數特性,即高溫下更容易導通,這增加了在橋臂結構中發生寄生導通和直通短路的風險 。更為嚴峻的是導通電阻的正溫度系數效應。溫度升高導致載流子遷移率顯著下降,使得 RDS(on)? 大幅增加。這種現象在工業級大功率模塊中尤為顯著。
傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:
傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!
為了直觀展現這一熱-電退化效應,以下選取了業界先進的BASiC Semiconductor(基本半導體)所開發的三款1200V工業級SiC MOSFET半橋模塊進行詳細對比分析:
| 模塊型號 | 額定漏源電壓 (VDSS?) | 額定連續電流 (ID?) | 25°C 典型 RDS(on)? | 175°C 典型 RDS(on)? | 最大功率損耗 (PD?) | 模塊封裝類型 |
|---|---|---|---|---|---|---|
| BASiC-BMF240R12E2G3 | 1200 V | 240 A (TH?=80°C) | 5.5 mΩ | 10.0 mΩ | 785 W | Pcore? 2 E2B |
| BASiC-BMF540R12KHA3 | 1200 V | 540 A (TC?=65°C) | 2.6 mΩ (端子級) | 4.5 mΩ (端子級) | 1563 W | 62mm |
| BASiC-BMF540R12MZA3 | 1200 V | 540 A (TC?=90°C) | 2.2 mΩ (芯片級) | 3.8 mΩ (芯片級) | 1951 W | Pcore? 2 ED3 |
數據來源:基于BASiC Semiconductor官方技術手冊 。
如上表所示,當工作狀態從室溫 25°C 躍升至極限運行結溫 175°C 時,各型號模塊的導通電阻均出現了接近甚至超過70%的顯著增長。以BMF540R12MZA3模塊為例,在高達1951瓦的極限耗散功率(PD?)下,導通電阻的急劇增加將產生龐大的額外焦耳熱 。如果散熱系統未能及時響應,這種非線性的正反饋機制將引發熱失控。
2.2 熱機械應力與封裝材料的疲勞降解
除了直接影響電氣效率,劇烈的溫度波動還會引發嚴重的熱機械疲勞。固態變壓器的功率模塊是由多層不同材料復合而成的異質結構,包括SiC裸片、頂部鋁/銅鍵合線、芯片下方的焊料層、提供電氣隔離與導熱的陶瓷基板,以及最底層的金屬基板 。
在上述BASiC系列模塊中,均采用了高性能的 Si3?N4?(氮化硅)陶瓷基板以及純銅底板(Copper base plate),以期在提供數千伏隔離耐壓的同時實現熱量的快速擴散 。盡管 Si3?N4? 具備極佳的斷裂韌性和抗彎強度,但在實際固態變壓器頻繁的負載突變(如電動汽車快速充電站的脈沖負荷)下,各層材料之間熱膨脹系數(CTE, Coefficient of Thermal Expansion)的巨大差異會導致界面處產生持續的周期性剪切應力 。
長期的高頻熱循環會導致焊料層內部萌生微裂紋。裂紋的擴展會進一步增加結-殼熱阻(Rth(j?c)?),削弱模塊的散熱能力,使得芯片結溫異常攀升,最終導致鍵合線脫落(Bond wire lift-off)或焊料層完全疲勞斷裂 。正是這種錯綜復雜、難以直接測量的內部多物理場演變,構成了建立高保真數字孿生系統以實施精準熱管理的物理前提。
3. 數字孿生架構下高保真電-熱耦合模型的重構
為了有效監控固態變壓器內部組件的健康狀態,AI-DT系統首先需要建立一個能夠實時反映物理實體動態過程的高保真虛擬鏡像。數字孿生的核心在于其雙向數據流:物理空間通過傳感器網絡向虛擬空間傳輸狀態數據,虛擬空間通過模型推演向物理空間下發控制和優化指令 。

3.1 解析開關模型與寄生參數的精準提取
電力電子系統的高頻開關過程極其短暫(通常在百納秒級別),且伴隨著劇烈的電壓和電流振蕩。為了在數字孿生中重構這一瞬態過程,研究人員開發了基于數據手冊參數和數值計算的解析模型(Numerical-Analytical Model, NAM)。
該解析模型將一次完整的開關瞬態劃分為多個細觀子階段。例如,在SiC MOSFET的導通階段,被細分為輸入電容充電、溝道形成、電流上升、電壓下降以及體二極管反向恢復等連續過程 。為了保證模型的保真度,必須將封裝和印刷電路板(PCB)的寄生參數納入狀態方程中。在先進的DT解析模型中,不僅考慮了外部柵極電阻,還提取了模塊封裝內的寄生電阻(如 Rp1?,Rp2? 約在毫歐級別)和寄生電感(如 Lp1?,Lp2?,Ls? 約在數十納亨級別)。
更為關鍵的是,模型引入了非線性結電容(Ciss?,Coss?,Crss?)的動態變化方程,并結合上述物理章節提到的溫度敏感方程:
Vth?=k1??Tvj2?+k2??Tvj?+k3?
RDS(on)?=k4??Tvj2?+k5??Tvj?+k6?
通過在MATLAB等環境中采用隱式Runge-Kutta等高階數值求解算法,數字孿生系統能夠高精度地預測每一次開關過程的導通損耗與動態開關損耗,為后續的熱流計算提供精確的發熱功率源(Heat Flux)輸入 。
3.2 虛擬傳感器:基于TSEP的實時結溫觀測
由于SiC芯片直接被絕緣硅膠和外殼密封,外部NTC熱敏電阻(通常集成在底板或陶瓷基板邊緣)只能測量到具有較大延遲和衰減的宏觀殼溫或基板溫度,無法捕捉到毫秒級的芯片結溫(Tvj?)波動 。AI-DT架構通過部署“虛擬傳感器(Virtual Sensor)”徹底解決了這一痛點 。
虛擬傳感器技術不依賴于侵入式的物理探頭,而是利用高頻電壓、電流傳感器捕捉設備的溫度敏感電參數(TSEP)。在最前沿的實時結溫估算方法中,多變量線性回歸(MLR)及卷積神經網絡(CNN)被廣泛應用于特征映射。研究表明,關斷電流下降時間(tfi?)和下降能量損耗(Efi?)作為互補的TSEP,能夠有效克服單一參數在寬負載范圍內的靈敏度衰減問題 。此外,導通集電極電流(Ic?)的暫態振蕩特征以及準閾值電壓(Quasi-threshold voltage)也被提取為深層特征,饋入至經過預訓練的深度學習模型中,實時推斷出當前工況下的真實結溫分布 。
3.3 物理信息神經網絡(PINN)與熱場降階重構

雖然結溫觀測解決了最高溫度的獲取問題,但要實現全模塊范圍內的疲勞應力分析,還必須獲取連續的三維溫度場分布。傳統的有限元方法(FEM)受限于網格劃分的數量,計算一次瞬態溫度場通常需要數十分鐘甚至數小時,完全無法匹配數字孿生的實時性要求 。
物理信息神經網絡(Physics-Informed Neural Network, PINN)的引入,在AI-DT體系中掀起了一場革命。PINN的本質在于它打破了傳統神經網絡純粹依靠數據擬合的“黑盒(Black-box)”局限,將物理定律(即偏微分方程,如三維熱傳導方程和對流換熱方程)作為軟約束條件直接嵌入到深度學習的損失函數中 。
在一個典型的用于熱分析的PINN架構中,損失函數被定義為預測誤差與物理殘差的加權和:
Loss=Lossdata?+λ?LossPDE?+γ?LossBoundary?
其中,Lossdata? 用于最小化神經網絡預測值與實際NTC傳感器觀測值之間的誤差;LossPDE? 要求神經網絡的輸出梯度嚴格遵循傅里葉熱傳導定律;LossBoundary? 則約束邊界條件(如底板與散熱器之間的接觸熱阻)。
為了處理固態變壓器在連續開關操作下的時空動態演化,研究者將卷積長短期記憶網絡(ConvLSTM)與PINN相結合,利用殘差卷積架構提取熱交叉耦合(TCC)的空間特征,同時利用自注意力機制(Attention Mechanism)調整不同特征的權重 。
結合本征正交分解(Proper Orthogonal Decomposition, POD)等模型降階(Model Order Reduction, ROM)技術,PINN能夠將包含百萬級自由度的三維有限元熱場壓縮為一個計算極其輕量化的替代模型 。這種降維重構技術使得數字孿生系統僅需百毫秒乃至微秒級的計算時間,即可在邊緣計算平臺(Edge AI)或微控制器上精確渲染出整個模塊的內部熱點分布及溫度梯度變化,其相對計算誤差通常控制在5%以內 。

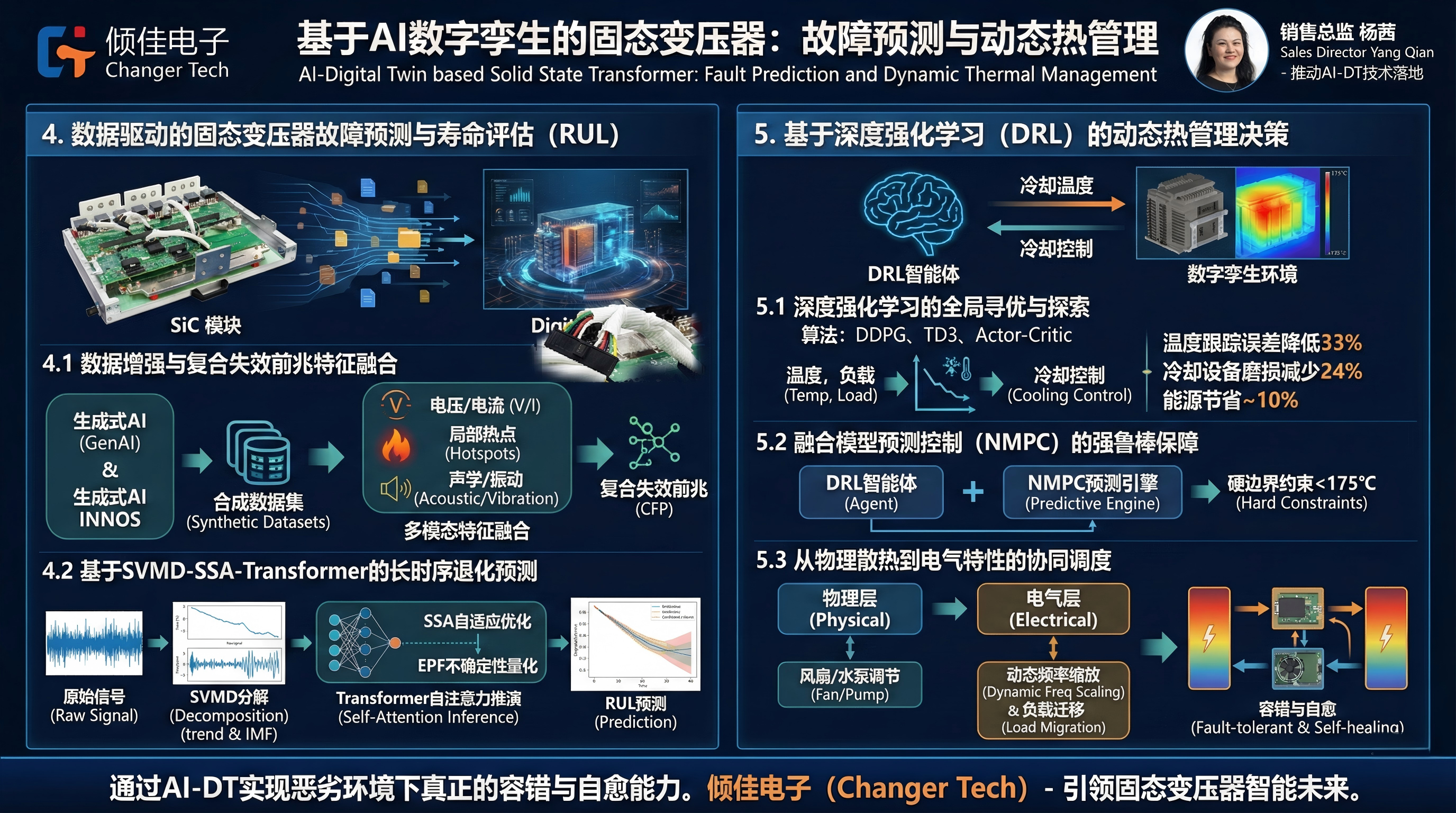

4. 數據驅動的固態變壓器故障預測與壽命評估(RUL)
建立高保真映射狀態后,AI-DT系統的進一步核心功能是走向預測性(Predictive)甚至處方性(Prescriptive)層級,即從“當前發生了什么”躍升至“未來會發生什么,應該如何預防” 。

4.1 數據增強與復合失效前兆特征融合
在工業現場,固態變壓器的全生命周期長達十余年,收集新型SiC MOSFET直至完全失效的真實歷史數據是不切實際的 。為克服“數據饑荒”和樣本不平衡(Imbalanced small sample)問題,AI-DT系統引入了生成式人工智能(Generative AI, GenAI)和迭代最近鄰過采樣(INNOS)等技術。通過高保真仿真環境生成大量針對極端邊界和罕見失效場景的合成數據集,大幅提高了訓練質量 。
同時,由于任何單一電參數都難以全面反映復雜的封裝疲勞機制,現代故障預測架構強調多模態特征融合。通過主成分分析(如SPCA)以及核極限學習機(KELM)算法,系統整合電壓、電流、局部熱點溫度以及聲學/振動特征,構建出更具魯棒性的“復合失效前兆(Composite Failure Precursor, CFP)”指標 。
4.2 基于SVMD-SSA-Transformer的長時序退化預測
在壽命評估的算法前沿,針對SiC MOSFET閾值電壓(Vth?)或導通電阻長期漂移的時序數據,研究提出了一套高效的SVMD-SSA-Transformer聯合預測架構 。
信號清洗與分解: 首先應用連續變分模態分解(Successive Variational Mode Decomposition, SVMD)算法,將包含大量電網高頻開關噪聲的原始狀態序列,分解為一個平滑的全局退化趨勢分量和若干個表征局部波動的本征模態函數(IMF)。這一步驟極大降低了數據維度上的復雜度,為后續預測提供了純凈的物理特征軌跡。
Transformer自注意力推演: 提取的IMF序列被送入Transformer深度學習模型中。利用Transformer強大的全局多頭自注意力機制(Multi-head Self-Attention),模型能夠有效克服傳統循環神經網絡(RNN/LSTM)在處理極長壽命周期數據時的梯度消失和記憶遺忘問題,精準捕捉早期隱蔽損傷與晚期加速退化之間的長程依賴關系 。
自適應參數優化: 由于不同批次、不同安裝位置的模塊存在參數離散性,系統采用麻雀搜索算法(Sparrow Search Algorithm, SSA)等仿生優化算法對Transformer的超參數進行自適應尋優調校,確保模型在未知工況下的泛化能力和預測精度 。
此外,為了進一步量化預測的不確定性,工業界也廣泛應用擴展卡爾曼粒子濾波(Extended Kalman Particle Filter, EPF)算法,結合實時的在線觀測數據對系統狀態概率密度分布進行貝葉斯更新。實驗數據表明,相較于傳統的粒子濾波算法,EPF能夠將剩余使用壽命(Remaining Useful Life, RUL)的預測誤差從20.5%大幅削減至11.5%,顯著提升了維護計劃制定的置信度 。
基于上述預測結果,數字孿生系統能夠對設備不同位置的疲勞程度進行分級。如果發現某一隔離變換單元的絕緣壽命或某一模塊的鍵合線壽命逼近失效閾值,系統將提前發出預警,并無縫切入主動干預策略。
5. 基于深度強化學習(DRL)的動態熱管理決策
獲取了精準的實時熱場與未來的健康趨勢后,如何在不中斷固態變壓器系統運行的前提下,主動規避潛在的熱應力超載并延緩設備老化,是動態熱管理(Dynamic Thermal Management, DTM)的核心使命 。
由于固態變壓器系統涉及多維度的控制目標(如能效最大化、電網頻率支撐、節點熱限值約束)以及多層級的執行機構(包括液冷泵速調節、風扇矩陣控制以及電氣層的PWM發波調整),其控制過程構成了一個典型的高維、非線性且包含顯著延遲的隨機動態系統 。傳統的比例-積分-微分(PID)反饋控制或基于查找表的靜態規則控制,由于缺乏對系統未來演化狀態的預測能力,極易導致散熱系統的頻繁劇烈震蕩,甚至在極端負載跳變下引發過溫停機 。

5.1 深度強化學習的全局尋優與探索
為應對這一復雜挑戰,深度強化學習(Deep Reinforcement Learning, DRL)被深度集成至數字孿生決策層架構中 。DRL智能體(Agent)不依賴于精確的預設規則,而是將數字孿生平臺作為環境(Environment),通過數以百萬計的蒙特卡洛試錯循環(Exploration and Exploitation),自主學習最優的熱控制策略 。
在這一體系中,最先進的算法如深度確定性策略梯度(DDPG)、雙延遲深度確定性策略梯度(TD3)以及基于Actor-Critic架構的離軌學習(Off-policy)模型展現出了卓越的性能 。這些算法能夠接收由數字孿生輸出的海量特征向量(如各層變壓器繞組溫度、環境流體分布、負載預測曲線),并輸出連續的控制動作(如精確控制冷卻液流速或冷板閥門開度)。實際研究表明,相比于傳統的規則控制器,基于DRL的系統能夠減少系統約束越限情況,在復雜的動態負載下將溫度跟蹤誤差降低33%,減少24%的冷卻設備磨損波動,并實現約8.84%至10%的整體能源節省 。
5.2 融合模型預測控制(NMPC)的強魯棒保障
盡管DRL具備極為強大的全局逼近與尋優能力,但在高度強調安全性的電網關鍵基礎設施中,純數據驅動的RL算法面臨著“試錯過程可能導致系統崩潰”以及“對罕見邊界條件泛化性不足”的嚴峻挑戰 。
為了彌補這一短板,最新的控制架構將DRL與非線性模型預測控制(Nonlinear Model Predictive Control, NMPC)進行有機融合 。在這個混合框架中,數字孿生系統提供的高保真降階模型被用作NMPC的預測引擎,用于在前瞻時間域內計算物理狀態的演進。NMPC提供嚴苛的硬邊界約束(如結溫絕對不得超過 175°C),確保系統運行的絕對安全底線;而DRL智能體則在這些物理硬約束構成的可行域內,調整優化目標函數的權重,適應外部環境漂移與傳感器老化帶來的不確定性。這種結合兼顧了傳統控制的穩定性保障與AI的動態自適應能力 。
5.3 從物理散熱到電氣特性的協同調度
前沿的AI-DT決策邏輯不僅停留在調節風扇和水泵,更深入到了電力電子控制架構的內核。當數字孿生監測到固態變壓器內部某一個H橋子模塊因為散熱通道受阻或局部材質老化而出現異常熱點時,系統能夠下達“電氣熱重分配”指令:
動態頻率縮放(Dynamic Frequency Scaling): 在保證電能質量的前提下,局部降低該高溫模塊的開關頻率,以此換取開關損耗的驟減 。
負載遷移與均流控制(Load Migration): 利用MMC或CHB拓撲天然的冗余特性,通過重構上層環流控制算法,將部分有功功率負荷從衰老模塊轉移至健康度較高、溫度更低的并聯支路上,實現系統級的三維熱均衡 。
這種橫跨熱力學硬件與微觀PWM邏輯的協同調度,賦予了固態變壓器在惡劣環境下真正的容錯(Fault-tolerant)與自愈(Self-healing)能力。
6. 填平“智能-安全鴻溝”:底層門極驅動硬件防護的協同保障
在完整的AI-DT體系中,盡管深度學習與云端算力展現了驚人的預測與調度能力,但電力電子領域的工程師仍不可回避一個極為現實且致命的系統矛盾——“智能-可靠性鴻溝(Intelligence-Reliability Gap)” 。
6.1 軟件智能的時間延遲與硬件確界保護的需求
無論深度學習模型如何優化,數字孿生系統從數據采集、通信傳輸(跨越物聯網層)、云端/邊緣端模型推理,再到指令下發,整個反饋回路的延遲通常在幾十毫秒至數百毫秒級別 。然而,在固態變壓器的實際運行中,諸如橋臂直通(Shoot-through)、相間短路或負載側突發絕緣擊穿等致命的電氣故障,其電流上升率(di/dt)極高,留給系統的響應窗口僅僅只有微秒(μs)甚至幾十納秒(ns)量級 。
如果將這種極速的致命故障全權交由上層的AI進行判斷和阻斷,巨大的通信與計算延時將毫無疑問地導致SiC晶體管的熱擊穿與爆炸。此外,AI模型內在的黑盒非確定性(Non-deterministic behavior)極難通過諸如ISO 26262等嚴格的功能安全行業標準認證 。因此,確保SST安全穩定運行的最后且最重要的底座,是具備確定性極速響應能力的底層智能門極驅動硬件網絡 。
以業界領先的基本半導體子公司青銅劍技術(Bronze Technologies)開發的專為寬禁帶半導體和高壓IGBT設計的驅動器(如應用于1200V和1700V模塊的 2CP0220T12-ZC01 及 2CP0225Txx-AB)為例,這類底層執行硬件內部集成了高性能定制ASIC和CPLD芯片,將關鍵的保護邏輯全部固化在硅片硬件之中,實現了與上層AI指令的解耦以及納秒級極速響應 。
其核心底層硬件保護機制及參數特征詳見下表:
| 硬件保護機制 | 物理原理解析與功能作用 | 典型閾值與性能參數 (參考青銅劍系列驅動) |
|---|---|---|
| VDS 短路保護 (DESAT) | 實時監測SiC MOSFET導通狀態下的漏源電壓。當發生短路導致大電流時,器件脫離飽和區進入線性區,VDS?急劇抬升。驅動器檢測到越限后立刻封鎖門極發波信號。 | 響應時間 < 1.7 μs;短路比較器觸發閾值 (VREF?) 通常設定在 10V ~ 10.2V 。 |
| 軟關斷 (Soft Shutdown) | 當觸發短路保護時,由于此時回路中電流巨大,如果以常規速度極速關斷門極,雜散電感將產生破壞性的 L?di/dt 電壓尖峰。軟關斷通過控制門極放電回路的阻抗,緩慢泄放門極電荷。 | 軟關斷斜率時間被精確控制在 2.1 μs ~ 2.5 μs 之間,保障關斷軌跡處于安全工作區內 。 |
| 有源鉗位 (Active Clamping) | 在器件集電極(或漏極)與門極之間并聯TVS(瞬態抑制二極管)。當關斷尖峰過電壓超過TVS擊穿電壓時,雪崩電流注入門極使器件微導通,將過剩能量在器件內部安全耗散,抑制電壓過沖。 | 針對800V/1200V母線電壓,擊穿鉗位閾值一般硬件固化為 1020V、1060V 或 1320V 。 |
| 米勒鉗位 (Miller Clamping) | SiC極快的關斷會產生極高的 dv/dt。該電壓變化率通過寄生米勒電容(Cgd?)產生位移電流,若流經關斷電阻產生的壓降超過閾值,將導致上下管直通。米勒鉗位電路檢測到門極電壓下降后,直接開啟低阻抗旁路將門極死區鉗位至負電源軌。 | 典型鉗位峰值電流吸收能力 10A;動作壓降極低,僅為 7mV ~ 10mV 。 |
| 雙側欠壓保護 (UVLO) | 防止因驅動電源異常跌落導致門極驅動電壓不足,使得功率器件無法充分導通而進入高耗散區燒毀。驅動器對原邊DC/DC電源與副邊電源實施雙重實時監控。 | 原邊保護點約 4.7V / 2.5V;副邊全壓保護點約 11V,并設有防抖動的滯回區間(Hysteresis)。 |
6.2 軟硬件協同反饋體系(Co-design Synergy)
真正的AI-DT架構決非剝奪底層硬件的控制權,而是構建一層“硬件托底保安、軟件探索尋優”的完美協同閉環(Hardware-Software Synergy)。
在正常運行或緩慢的退化周期中,部署在云端及控制核中的數字孿生模型根據提取的TSEP和PINN物理模型,綜合評估整個固變SST集群的健康度,動態規劃各模塊的最優負載比例與冷卻流體分配方案。DTM系統向底層下發優化好的宏觀控制指令(例如限制某老化模塊的PWM最高工作頻率、調整開關死區時間、修改最大輸出功率包絡限值等)。
然而,當發生由于絕緣突發擊穿或電網雷擊引發的納秒級雷暴電磁瞬態時,底層的門極ASIC驅動器瞬間接管最高控制權,獨立、無條件地在微秒內執行VDS短路保護與軟關斷,確保SiC半導體免受毀滅性物理損傷 。
在硬件驅動器切斷故障回路的同時,其將立刻通過獨立的故障狀態輸出引腳(如SO1、SO2)向上位機發送故障報錯信號,并將觸發保護瞬間的電氣應力數據反饋給上層AI 。數字孿生系統在接收到這些硬核觸發事件的數據后,利用深度學習模型重新校準其內部的疲勞損傷累積模型,對該經歷短路沖擊的模塊的剩余使用壽命(RUL)進行降級修正,并在隨后生成包含該模塊退化狀態的全新拓撲重構方案和熱管理策略 。這種由高頻底層硬件安全攔截和低頻上層AI智能調度深度交織的體系,徹底跨越了復雜的“智能-可靠性鴻溝”,使得現代固態變壓器在效率與安全性上達到了前所未有的高度平衡。
7. 結論
固態變壓器作為未來智能電網與大功率直流系統的中樞神經,其在追求極致高頻、高壓與高功率密度的進程中,必然面臨由海量半導體器件堆疊及劇烈熱-電交叉耦合引發的深層次可靠性危機。傳統割裂的電氣保護與靜態熱設計已經無法應對這一系統性挑戰。
傾佳電子楊茜闡釋了基于人工智能與數字孿生(AI-DT)的突破性解決方案。在感知與建模層面,通過非侵入式的溫度敏感電參數(TSEP)提取與高保真的物理信息神經網絡(PINN),AI-DT能夠克服“黑盒”局限,在微處理器上實現毫秒級的芯片三維熱流場重構;在診斷與預測層面,融合多模態特征的SVMD-SSA-Transformer等前沿數據驅動算法,使系統具備了精準的退化軌跡洞察力和壽命(RUL)評估能力;在控制執行層面,結合非線性模型預測(NMPC)硬約束的深度強化學習(DRL)模型,摒棄了遲滯的傳統規則響應,實現了具備前瞻性的全系統動態熱管理(DTM)和負載重構。
最為核心的洞見在于,通往絕對高可靠性的途徑不能僅依賴于云端算力與AI算法,必須正視算法的非確定性鴻溝。通過將具備微秒級確定性響應的智能門極驅動硬件(內置VDS短路、軟關斷、米勒及有源鉗位機制)作為堅實的物理安全底座,并與上層AI-DT的高維智能調度形成全閉環協同,構筑起了無縫對接微觀物理防御與宏觀策略尋優的雙層防護體系。這種軟硬結合、跨尺度協同的新一代工程架構,徹底打通了電力電子設備走向自治化、自愈化運行的關鍵路徑,為固態變壓器在嚴苛工業環境下的全面鋪開掃清了最后的技術障礙。
