產品描述

• 極簡電路設計：無需復雜外圍配置，僅需外接 2 個電阻即可構成完整恒流驅動電路，大幅簡化 PCB 布局，節省空間與物料、調試成本，適配汽車燈具緊湊安裝環境；
• 精準溫控防護：內置 120℃過溫保護電路（支持靈活切換 ——HLT 腳懸空為 135℃、接地為 120℃），通過間接檢測基板溫度，各類散熱條件下均能將 LED 燈珠溫度控制在 130℃以內，避免光衰過快，延長使用壽命；
• 高壓沖擊耐受：內置高壓保護電路，輸入電壓 VIN 達到 15V 時自動減小輸出電流，防止高壓燒毀；VIN 端口耐壓出廠測試標準為 200V，抗車載電路浪涌能力強勁，適配汽車電瓶冷啟動、負載突降等電壓波動場景；
• 高集成低損耗：內置 15A/100V 功率 MOS 管，無需額外外接功率器件，簡化設計流程；采用低壓差驅動架構，輸出電流達 2.5A（最大應用電流）時，壓降僅 0.6V，功耗低、發熱小；
• 穩定封裝適配：采用 ESOP8 封裝，底部焊盤導熱性能優異，兼容同系列產品設計，便于方案迭代。

關鍵參數

• 電壓范圍：工作電壓 7-200V，VIN 最大耐壓 200V（極限值），DR 端口最大電壓 100V，完美適配 12V 汽車供電系統電壓波動；
• 電流性能：最大輸出電流 2.5A（經 3A 電流長時間驗證，2.5A 應用批量出貨近兩年），電流精度達 3%（Io=1A 時），基準電壓 VREF_CS 為 300mV，輸出電流可通過公式 Io=0.3V÷Rcs 精準設定；
• 環境適配：工作溫度范圍 - 20℃~150℃，存儲溫度 - 40℃~150℃，耐受汽車高溫引擎艙、低溫戶外等極端工況；ESD 防護等級達 2000V（人體模型），滿足車載電子裝配靜電防護要求；
• 功耗與熱阻：ESOP8 封裝最大功耗 6W，熱阻（PN 結 - 底盤）6℃/W，散熱效率穩定，保障長時間工作可靠性。

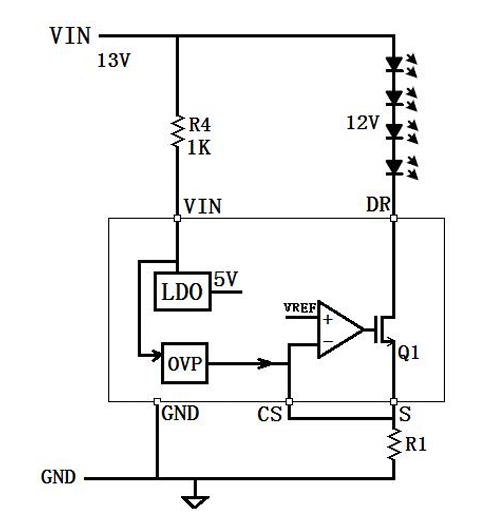

典型應用

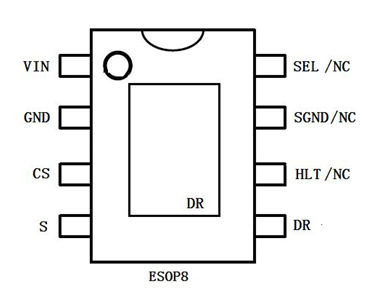

芯片腳位

應用領域

汽車燈、汽車小燈、汽車示寬燈、汽車尾燈、 摩托車燈，其他DC類LED燈（12V燈珠）。
