穩定可靠S7?1200Profinet轉EtherCAT標準化部署方案

作為車間一線運維人員，我們新增精密輸送線，需用現有西門子S7-1214CPLC通過PNS-ECATM網關對接匯川IS620N

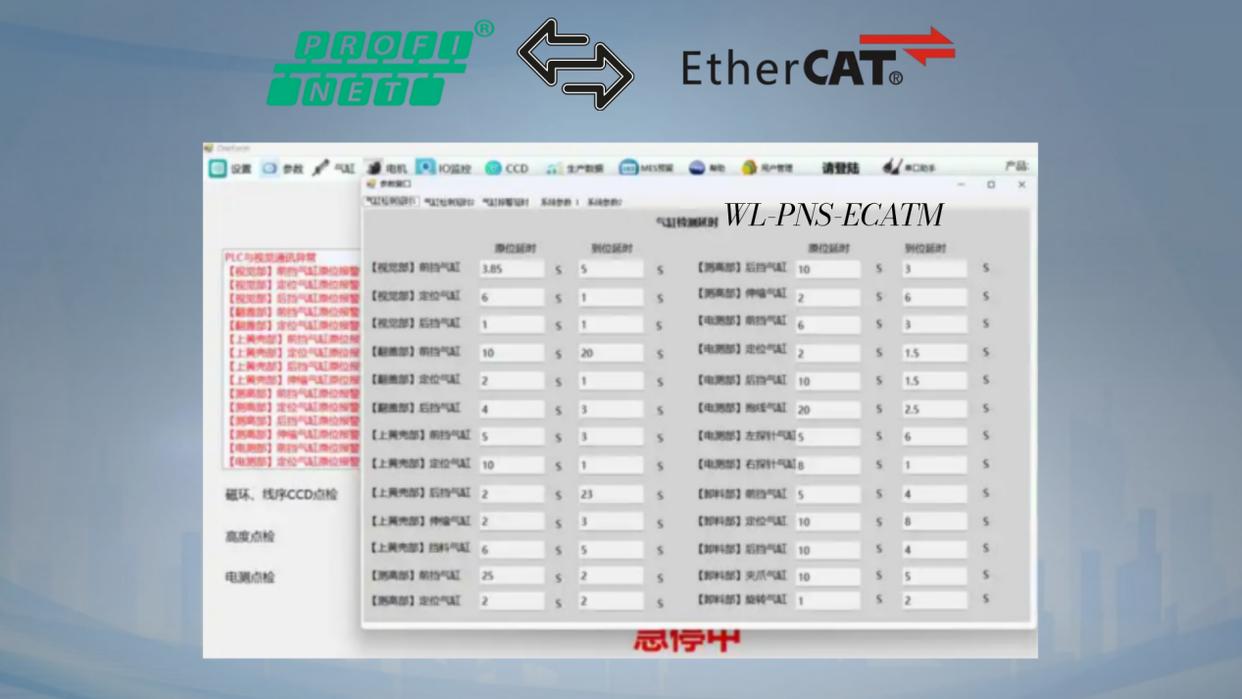

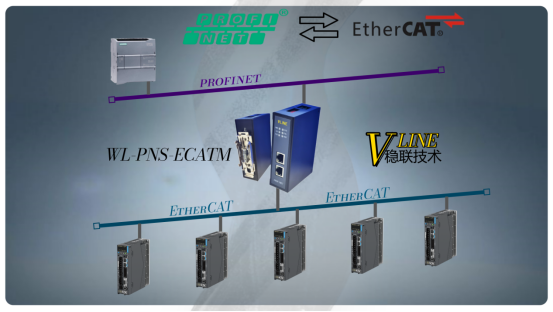

EtherCAT伺服。此前擔心非專業團隊難操作，實際選用入門級高性價比硬件及TIAPortalV17、GCS網關配置軟件，核心需求是快速完成聯動、方便后續運維。系統拓撲簡潔：PLC（192.168.1.1）→交換機→網關（192.168.1.10）→伺服（從站1，192.168.1.20）。

全流程配置實操

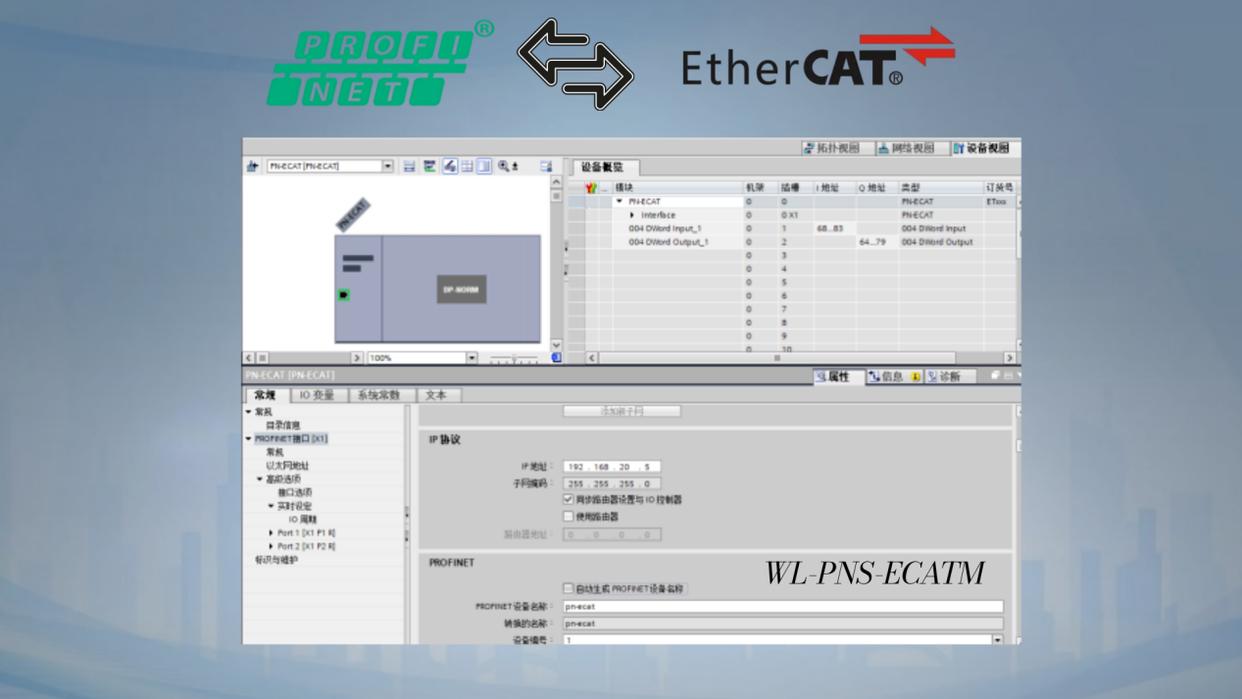

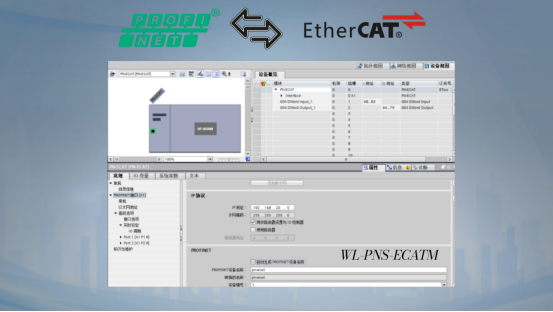

（一）PLC組態（TIAPortalV17）

軟件可視化界面友好，無技術門檻。新建項目后添加對應型號PLC，配置ProfinetIP及設備名，導入WL-PNS-ECATM網關GSD文件并添加網關，核對IP避免沖突，設置50ms通信周期，綁定IW68-IW71（讀伺服數據）、QW64-QW67（發指令）的過程數據區，下載組態即可完成。

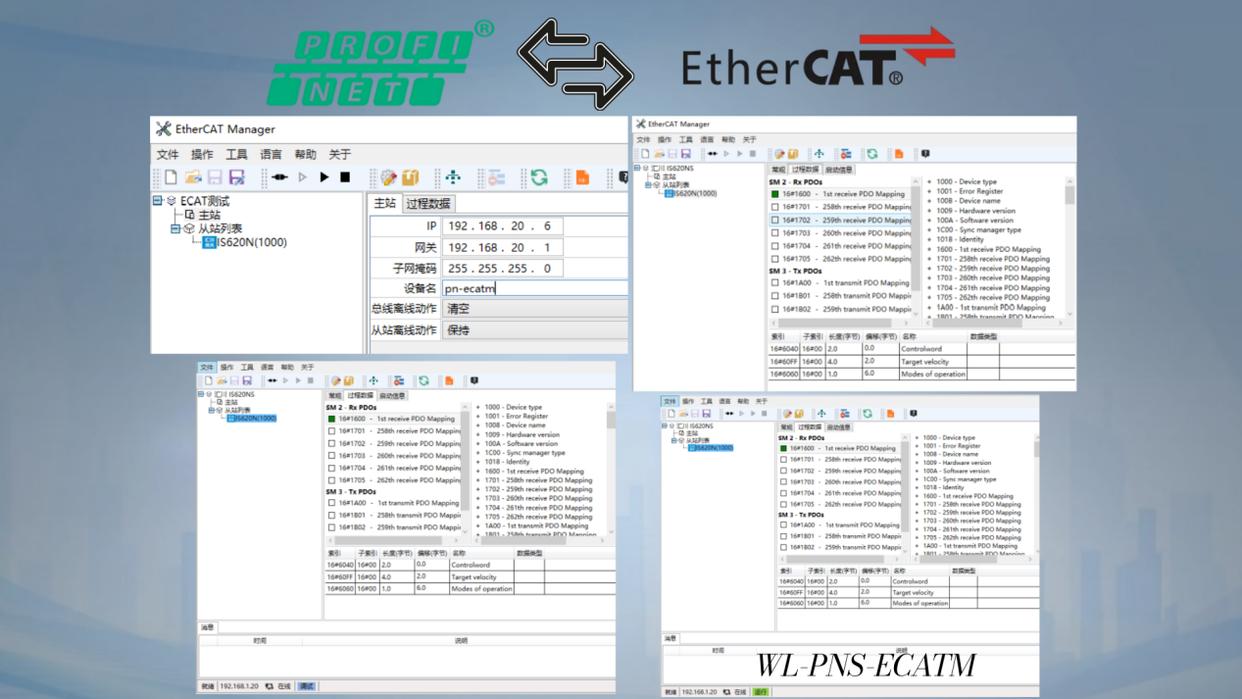

網關及EtherCAT配置（EtherCATManager軟件）

流程精簡易上手，電腦改同網段IP后，打開軟件導入從屬設備ESI文件，添加到從站列表。修改WL-PNS-ECATM網關IP地址，添加從站設備PDO參數并且對映射做偏移，掃描到伺服后完成數據映射，搜索網關下載配置再重啟網關，狀態由調試轉換到運行，即網關連通從屬設備。

伺服配置及驗證

伺服面板操作便捷，通電后切換為EtherCAT從站模式，設對應從站地址，啟用遠程控制并保存重啟。測試中，PLC下發指令后伺服啟停、調速響應及時，在線監控數據正常，故障碼可同步上傳，滿足使用需求。

總結

整套配置上手難度低，適配非專業運維人員。依托兩款簡易軟件，重點核對參數一致性即可規避常見問題，伺服面板配置進一步降低門檻。配置后設備聯動穩定，指令響應及時，兼顧實用性與便捷性，無需大量人力物力，性價比高，適合中小型企業自動化產線新增或升級部署，輕松實現跨協議互聯。
