案例背景與核心問題

某汽車零部件生產線需新增EtherCAT視覺傳感器，現有控制系統為西門子S7-1200 PLC（Profinet主站），因協議異構無法直接對接。本次配置以“解決通信中斷、數據錯亂、指令無響應”三大常見故障為導向，通過WL-PNS-ECATM網關實現互聯，最終達成視覺傳感器數據采集與PLC指令下發需求。

核心硬件：S7-1212C PLC、WL-PNS-ECATM網關、巴斯勒EtherCAT視覺傳感器、屏蔽EtherCAT電纜、工業級電源。

帶故障排查的配置過程

PLC組態：規避“設備無法識別”故障

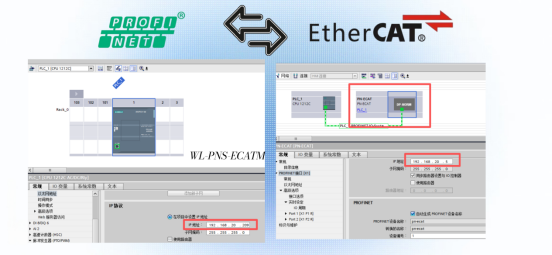

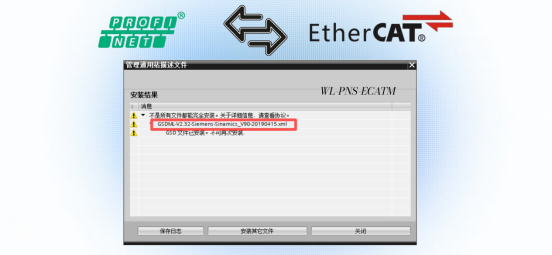

1. 項目搭建：打開TIA Portal V17，新建項目并添加S7-1212C PLC，配置PLC IP為192.168.20.209。初始導入網關GSD文件后，PLC無法識別網關，排查發現為GSD文件版后綴帶有非法符號——升級網關固件至V2.3后，重新導入對應版本GSD文件，設備識別成功。
2.
3. 網關參數配置：設置網關名稱“GW-PNS-ECATM”，IP 192.168.20.5，通信周期30ms。此處需注意：若網關IP與PLC不在同一網段，會導致Profinet鏈路中斷，需手動調整網段并重啟PLC。
4.
5. 數據區配置：規劃輸入區IB68-IW83（接收視覺傳感器數據）、輸出區QB64-QW79（下發觸發指令），避免與PLC原有設備地址沖突（初始因地址重疊導致數據錯亂，調整地址后恢復正常）。

網關配置：解決“從站掃描失敗”問題

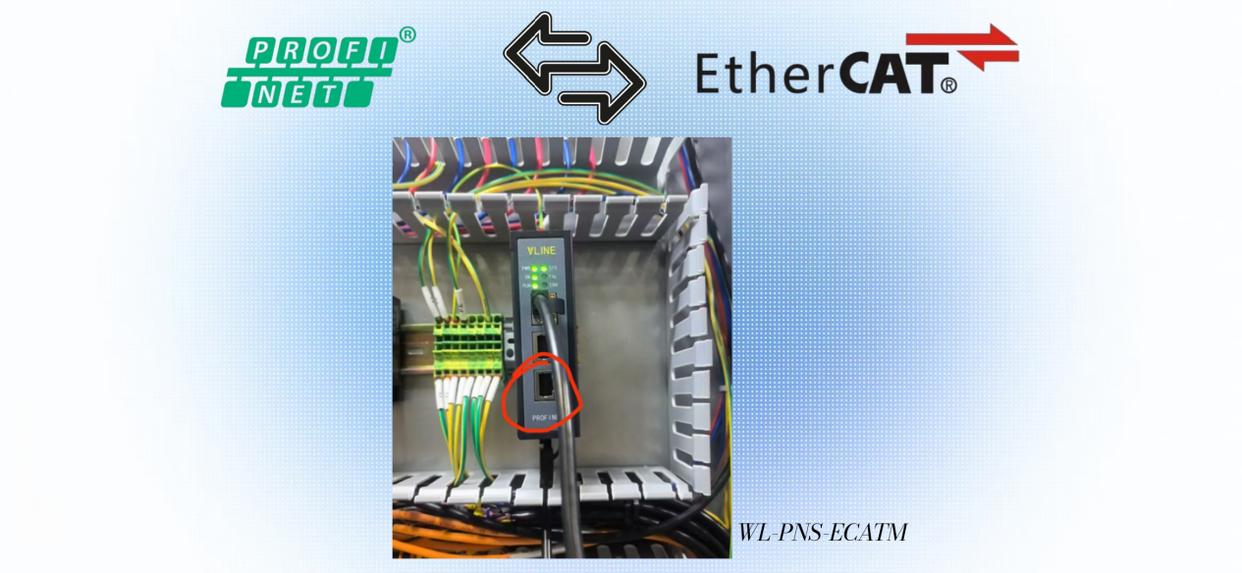

網線連接：網關由上至下，有三個網口上、中為profinet網關，下為網關的配置口。如果在使用配置軟件時沒有將網線插在下網口是無法將配置下載到網關也無法通過配置軟件連接到EtherCAT從站設備更無法掃描到網關，調整接線后掃描成功。

從屬設備配置：排除“指令無響應”故障

傳感器配置：通過傳感器配套軟件“Basler pylon”，啟用EtherCAT從站模式，從站地址設為2，與網關掃描地址一致。初始傳感器不響應PLC觸發指令，排查發現傳感器“本地控制優先級”高于EtherCAT指令，修改為“EtherCAT指令優先”后解決。

反饋參數設置：勾選“識別成功信號、坐標數據”等反饋項，設置數據上傳周期30ms（與網關、PLC通信周期一致），避免因周期不匹配導致數據延遲。

最終調試：驗證故障解決效果

PLC下發視覺觸發指令，傳感器快速響應并上傳坐標數據，連續運行48小時無通信中斷、數據錯亂現象，三大核心故障均已解決，滿足生產線視覺檢測需求。

總結語

本案例從現場常見故障出發，揭示了跨協議互聯配置中“參數匹配、接線規范、優先級設置”的核心要點。多數通信問題源于配置細節疏漏，而非設備兼容性問題——GSD文件與固件版本對應、總線拓撲符合EtherCAT規范、數據類型與周期同步，是規避故障的關鍵。該配置思路適用于既有產線的改造升級，可幫助工程師快速定位并解決問題，提升項目部署效率。
