在JEDEC-JESD51-14標準中提到：“First a constant heating current Ih shall be applied to the chip of the DUT to heat up the device until thermal steady-state is reached, i.e. until the junction temperature remains constant.”翻譯為：“首先，應在被測件的芯片上施加恒定的加熱電流Ih，使器件加熱，直到達到熱穩態，即直到結溫保持恒定。”這里提到的其實就是根據靜態法進行熱測試時對器件加熱的一個過程，并且指出了加熱要達到的一個節點——熱穩態。那么，什么是穩態？我們又該如何去判斷是否達到了熱穩態呢？

首先，我們來明確一下穩態的概念。穩態指的是在一個系統中，當輸入不隨時間發生變化時，輸出也不隨時間的變化而變化的狀態。

如何判斷是否達到了熱穩態？JEDEC-JESD51-1標準中提到了一種判斷是否達到穩態的方法:

穩定狀態的確定過程如圖一所示分為三個步驟：

第一步發生在穩態條件似乎已經達到的時候，加熱時間和熱阻值都記錄下來，以便后續比較使用；

第二步是在加熱時間增加10%后，記錄新的熱阻值。然后將該值與初始值進行比較，如果兩個熱阻值的差值小于等于初始值的百分之一，則進行第三步；

第三步再次將加熱時間增加10%。之后再次記錄熱阻值，如果該熱阻值與初始值的差值同樣小于等于初始值的百分之一，則判斷達到穩態。

可以發現標準中判斷是否達到穩態的方法，是以整個系統為研究對象的。

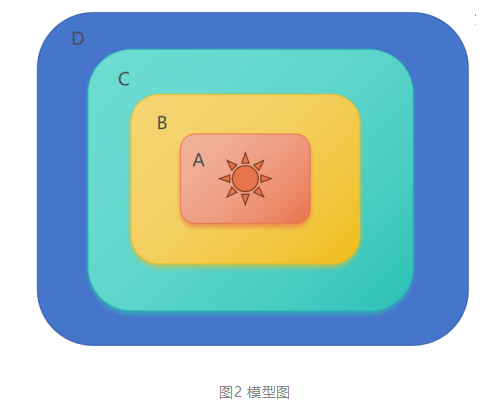

現實很多測試情況下，我們直接將整個實驗模塊加熱、冷卻到了穩態，而沒有考慮要分析的是結到哪一層的熱結構。比如我們只想知道器件內的散熱特性，那么只需要加熱到器件內部達到熱穩態就可以了，外部的熱沉等部分可以不予考慮，也就是不需要加熱到整個散熱系統達到熱飽和。為了簡單的證明這個結論，這里我們通過圖2這樣一個簡易模型來說明。這里紅色部分為熱源，外面包裹著三層結構，環境溫度設為25℃。

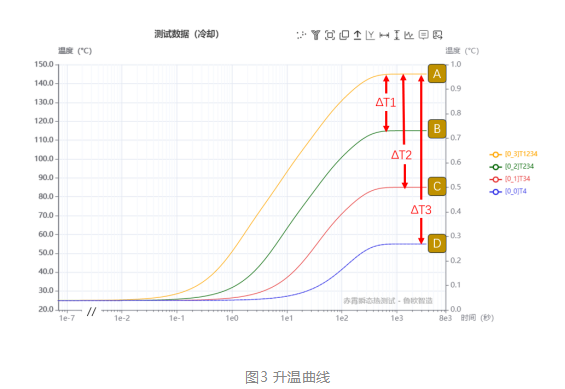

下圖為對熱源進行加熱時，使用公式T(t)=P0*Rth*【1-EXP（-t/Rth*Cth）】，計算得到的每一層材料的升溫曲線。

達到穩態后的曲線溫度從高到低，分別對應A層材料、B層材料、C層材料、D層材料。對于這個樣品來說，總熱量從中心的熱源出發，向四面八方傳遞，形成溫度場分布。溫度場一般使用等溫線來描述其形態，也就是說，從里向外，會有一層層的溫度梯度，故上述模型每一層材料溫度上升的終點如圖3所示，是從內向外遞減的。

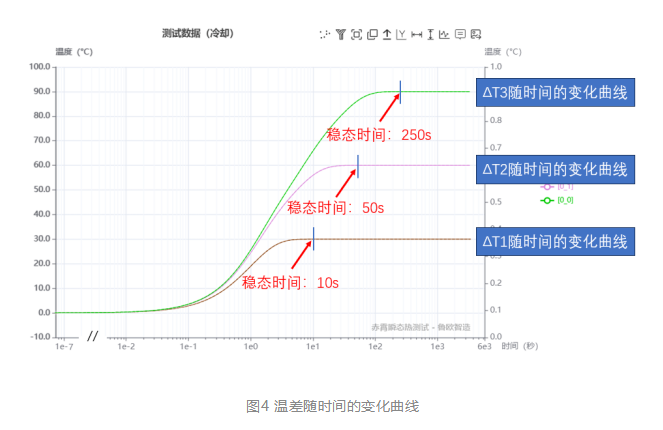

ΔT1、ΔT2、ΔT3定義如圖3所示，表示兩層材料間的溫度差值，圖4所示為ΔT1、ΔT2、ΔT3隨時間的變化曲線。

這里我們分別讀取了上圖三條曲線達到穩態的時間，其中ΔT1≈10s，可以看到，在10s左右時ΔT2及ΔT3還處于變化狀態。另外，ΔT2≈50s，ΔT3≈250s。也就是說，A材料相對于B材料、C材料、D材料達到穩態的時間分別為10s、50s、250s。到了這里，我們通過數據直觀地感受到了熱穩態的相對性，若我們想要觀察的就是A層材料的熱信息，即想讓A層材料達到穩態，那么加熱10s就足夠了（對于A層材料來說，B層材料就是它的環境），也就呼應了上文提出的“判斷是否達到熱穩態時，不要直接對整個系統下定義。”這個觀點。

為了了解合適的測試時間與時間常數（時間常數，即溫度變化量達到總溫度變化量的63.2%處的時間。在數學上常常使用的符號為：「τ」）之間的關系，設計了一組實驗，共選用三種時間常數分別為0.1s、1s、10s的材料，分別進行了熱測試，測試結果見圖5-7。

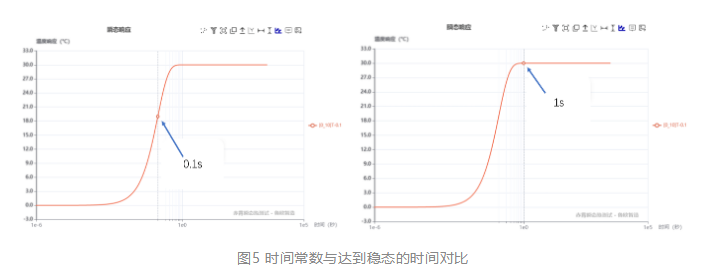

下圖是一種時間常數為0.1s的材料的升溫曲線，在1s左右到達了穩態。

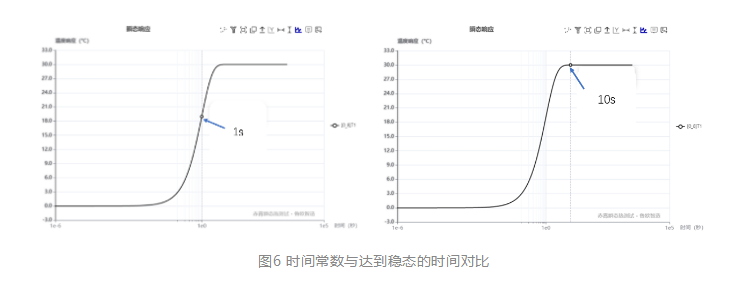

下圖是一種時間常數為1s的材料的升溫曲線，在10s左右到達了穩態。

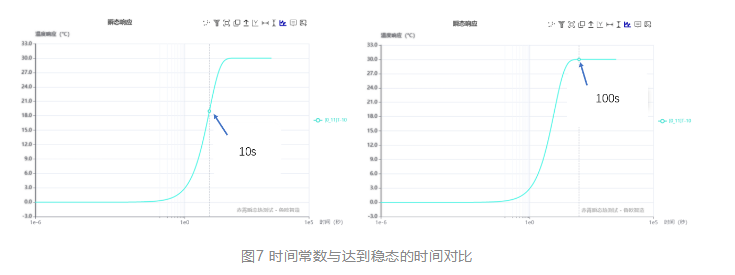

下圖是一種時間常數為10s的材料的升溫曲線，在100s左右到達了穩態。

由圖5、6、7可以發現一個規律，一般來說，在選擇熱測試的時長時，只需要考慮結到需要看到的那一層結構之間材料的時間常數便可，一般會采用這個時間常數的10倍的時長作為測試時間。

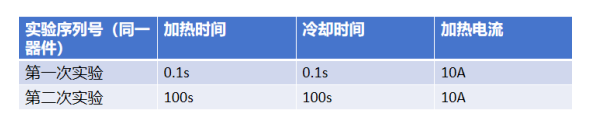

最后，為了證明縮短實驗時間的可行性，我們設計了一組實驗，實驗條件如下圖。

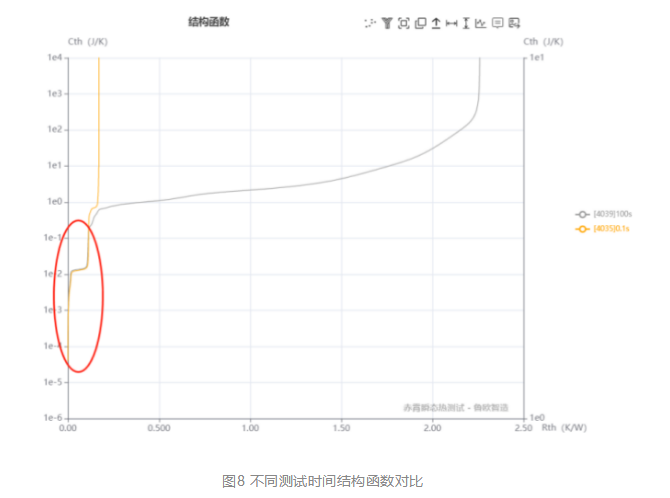

下圖是按照上述的實驗條件，同一器件同一測試條件下加熱時間分別為0.1s、100s條件下測得的數據經分析得到的結構函數。

可以觀察到曲線前端二者是重合的，也就是說，在曲線重合的部分對應的每一個位置，測試0.1s就可以得到我們想要的熱信息了。

如果我們在乎的是紅色圓圈內這一塊的熱信息，不管測試進行0.1s或是100s，對于我所關心的材料，其實它都已經達到穩態了，測試結果不會再變化。

最后，強調一下，判斷是否達到熱穩態時，要看研究對象。
