承接前兩講：

（一）穩態熱阻Rth

（二）熱容、瞬態熱阻Zth(t)、脈沖溫升

這一講進入真正工程化內容：

從器件 datasheet → 熱阻網絡 → 結溫計算 → 裕量判定 → 設計改進

一套可直接用于項目評審、仿真輸入、方案定型的完整流程。

一、功率器件完整熱路徑

實際熱路徑只有一條，串聯結構：

芯片結(J)→封裝內部→殼/基島(C)→界面層(TIM)→散熱器(H)→環境(A)

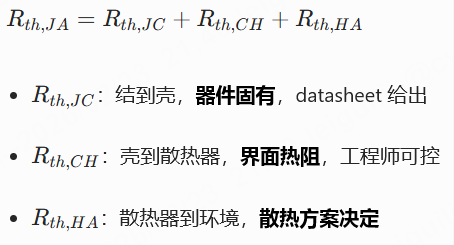

對應熱阻：

二、穩態結溫計算

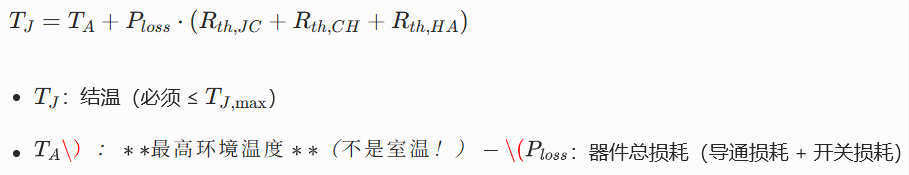

1. 核心公式

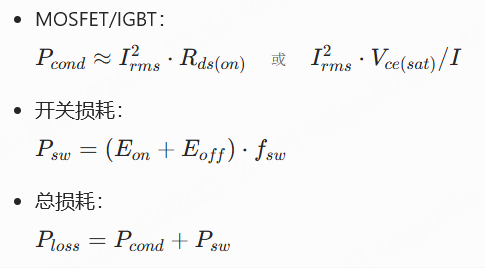

2. 損耗怎么來

熱設計第一步：先算準損耗，否則熱阻再精確也沒用。

三、界面熱阻Rth,CH工程要點

導熱硅脂、導熱墊、焊料 → 全都體現在Rth,CH。

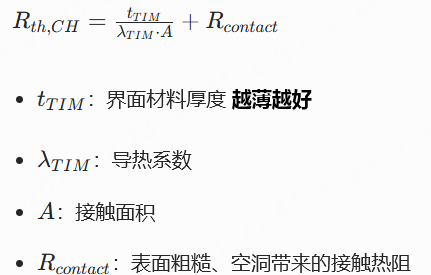

1. 界面熱阻構成

2. 工程經驗

很多系統散熱瓶頸不是器件，不是散熱器，就是界面沒做好。

四、散熱器熱阻Rth,HA快速估算

1. 自然對流

經驗公式（鋁型材、豎放）：

面積翻倍，熱阻降約30%。

2. 強制風冷

3. 水冷

典型：

功率密度極高場景（車載、儲能、工業電源）主流。

五、完整穩態結溫計算算例

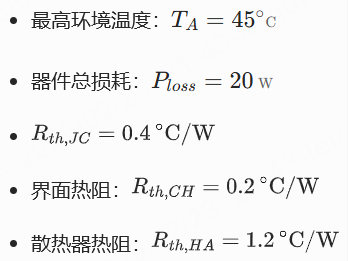

已知：

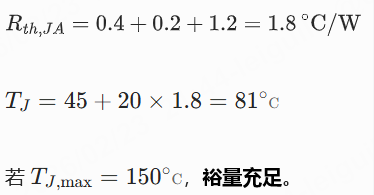

計算：

六、什么時候必須用瞬態熱阻？

滿足任一條件，不能只用穩態：

1. 脈沖工作，脈寬 < 100ms
2. 啟動 / 堵轉 / 短路等短時過載
3. PWM 頻率 > 1kHz 且關注溫度波動
4. 器件手冊明確給出Zth(t)曲線

瞬態核心結論：

• 短脈沖：熱容扛熱，溫升 ≈ 能量 / 熱容
• 長脈沖：趨近穩態，按Rth算

七、熱設計工程判定標準

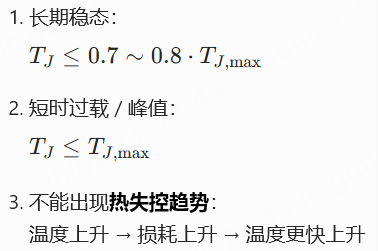

通用安全準則（工業電源 / 車載 / 光伏）：

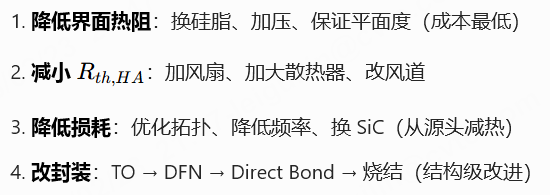

八、熱設計優化優先級

九、總結

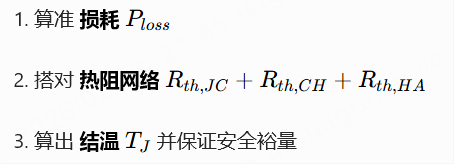

功率器件熱設計，本質就三件事：

穩態是基礎，瞬態是精細，界面是瓶頸，散熱器是落地。
