- 關于Tesla Cybertruck拆解視頻與技術方案解析- 第四次更新，補充前瞻技術方案報告- 文字原創，素材來源：Youtube、Tesla- 更多全球前瞻技術方案與深度解析在知識星球發布

導語：第四次更新：我們對Tesla Cybertruck優質的拆解視頻和技術方案解析做個系統性的梳理，包括以下幾方面內容：

第一部：Tesla Cybertruck的全面拆解：線控轉向系統、48V連接器、動力電池與組件

第二部：Cybertruck48 V整車架構的深度解析

第三部：Cybertruck動力電池的深度解析

第四部：從Cybertruck 看Tesla的技術演進（線控轉向、低壓電源、車身、鋁線、空氣懸架）

第五部：特斯拉車身結構的演變

第六部：Tesla Cybertruck整車電路圖

本次是第四次更新，補充Tesla Cybertruck 48V低壓連接器標準（LVCS）開源數據，包括連接器圖紙、.stp 3D模型、48V最新技術方案報告等。

01

Tesla Cybertruck的全面拆解：

4輪線控轉向系統、48V連接器、動力電池與組件

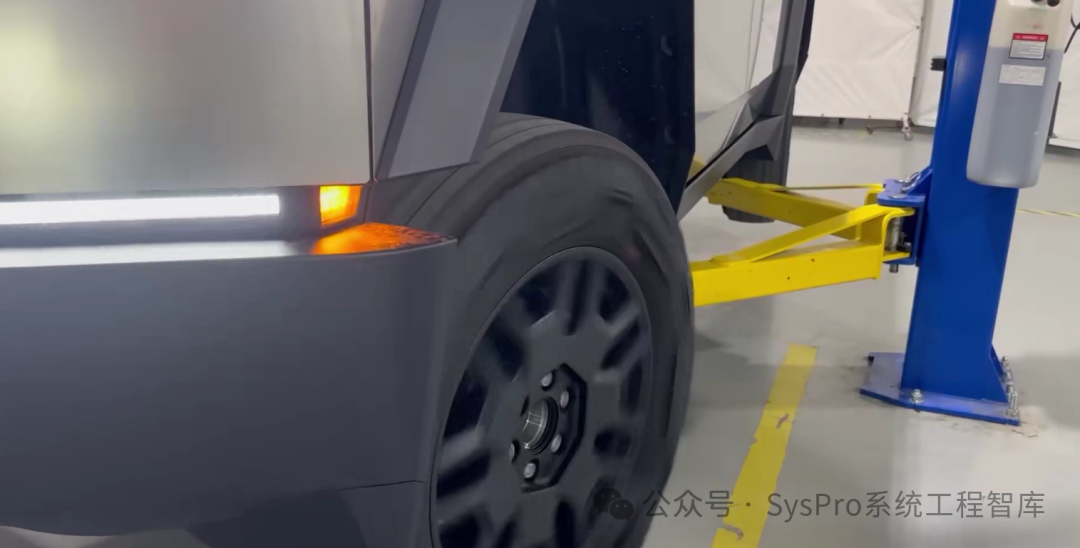

第一部，主題是Tesla Cybertruck的全面拆解，對Cybertruck的關鍵技術方案有個全覽。下面這段視頻逐一介紹了Cybertruck的電池系統、電氣架構以及車體結構，特別聚焦于其轉向系統——線控轉向（Steer-by-Wire）的運作原理及其優勢，深入分析了線控轉向系統的設計思路、工作機制。

圖片來源：Youtube

此外，重點闡述了48V電氣架構在車輛中的實際應用，以及它所帶來的好處和成本方面的考量。最后，視頻還探討了特斯拉車輛中廣泛運用的單體鑄造技術，比如后座結構的鑄造工藝，以及將電池組安裝后直接作為車輛地板的創新設計理念。

圖片來源：Youtube

看完整段視頻，我們可以對Cybertruck在設計上的獨特性有個基本、全面地了解，并幫助我們洞察未來汽車技術的發展方向和趨勢。

圖片來源：Tesla

| SysPro備注，視頻鏈接(知識星球)：

Tesla | Cybertruck | 視頻 | 01 Tesla Cybertruck的全面拆解：4輪線控轉向系統、48V連接器、動力電池與組件

02

Cybertruck 48 V整車架構的深度解析

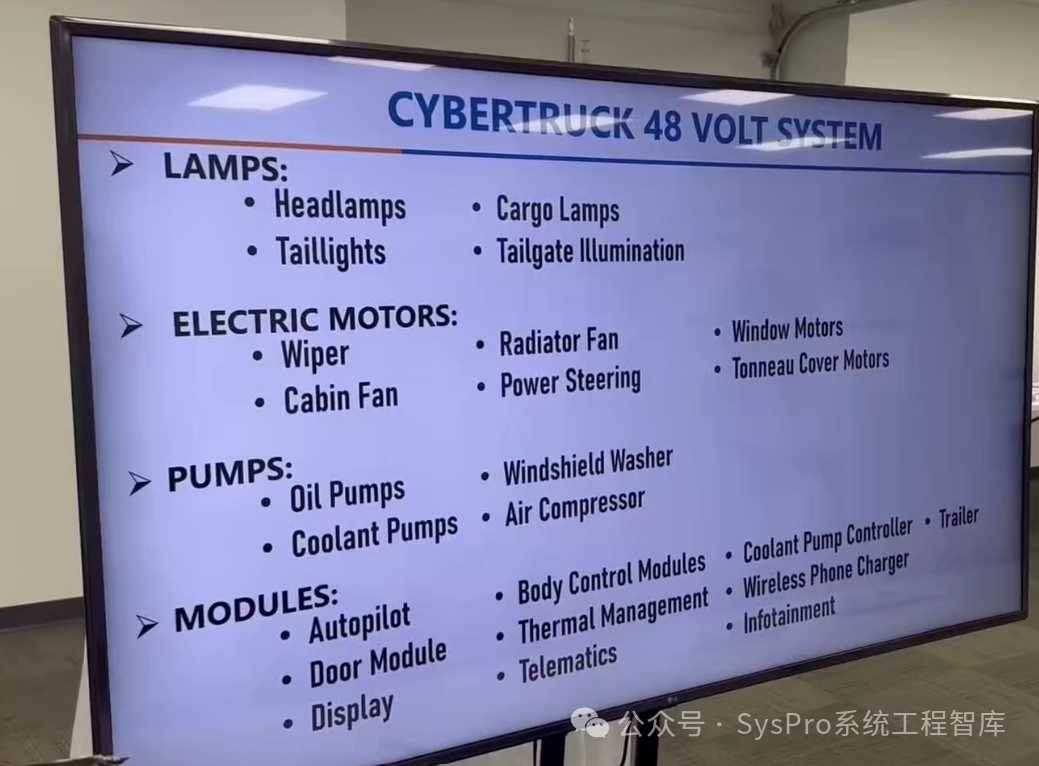

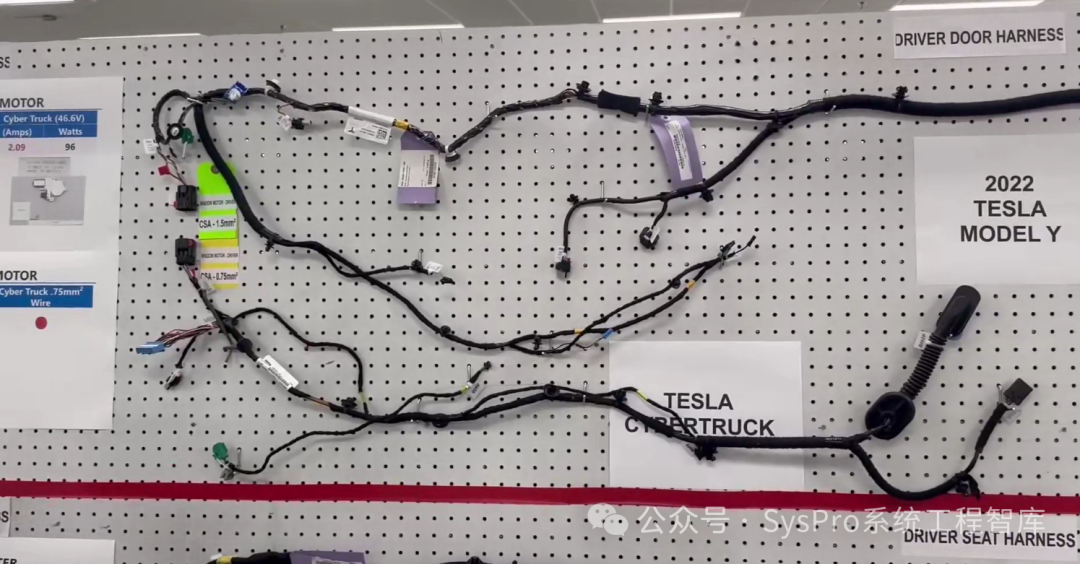

第二部，通過這個視頻，剖析下Cybertruck48V低壓電氣架構的奧秘。通過引用歐姆定律，解釋了48V系統如何通過提升電壓來降低電流，進而實現導線尺寸和成本的雙重縮減。以特斯拉Model Y和Cybertruck的線束為例，隨著電池組電壓從400V提升至800V，同時低壓系統從12V升級到48V，線纜的尺寸和重量顯著減小，成本也隨之降低。

圖片來源：Youtube

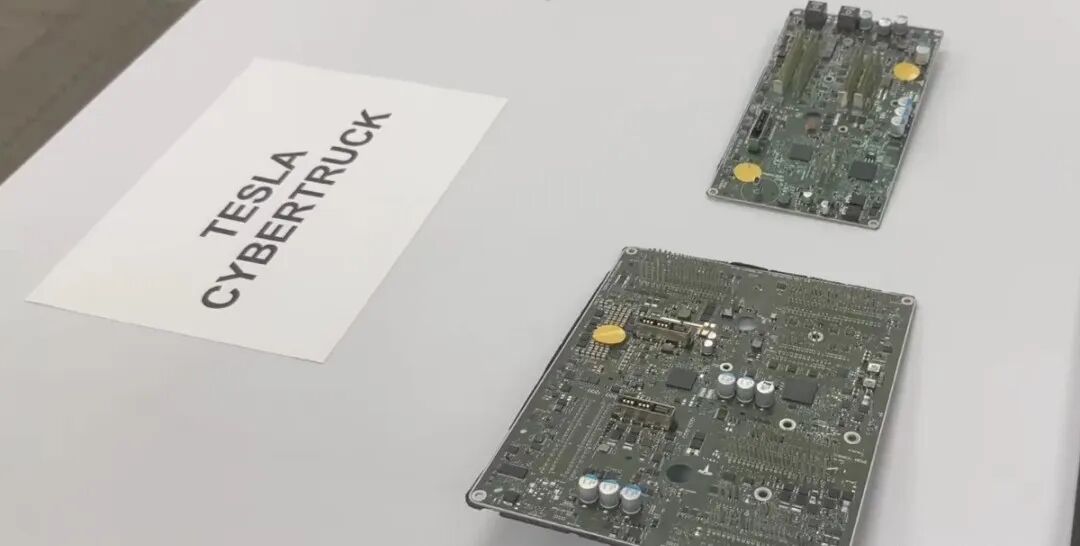

此外，Cybertruck采用了獨特的左、右車身控制模塊架構，并通過先進的芯片技術和電容/電感器組件，巧妙地將48V電壓降至15V，以滿足車輛各系統的用電需求。

圖片來源：Youtube, Caresoft

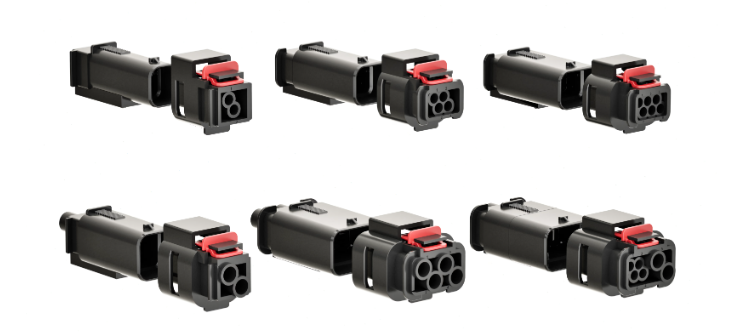

圖片來源：MOLEX

03

Cybertruck 動力電池的深度解析

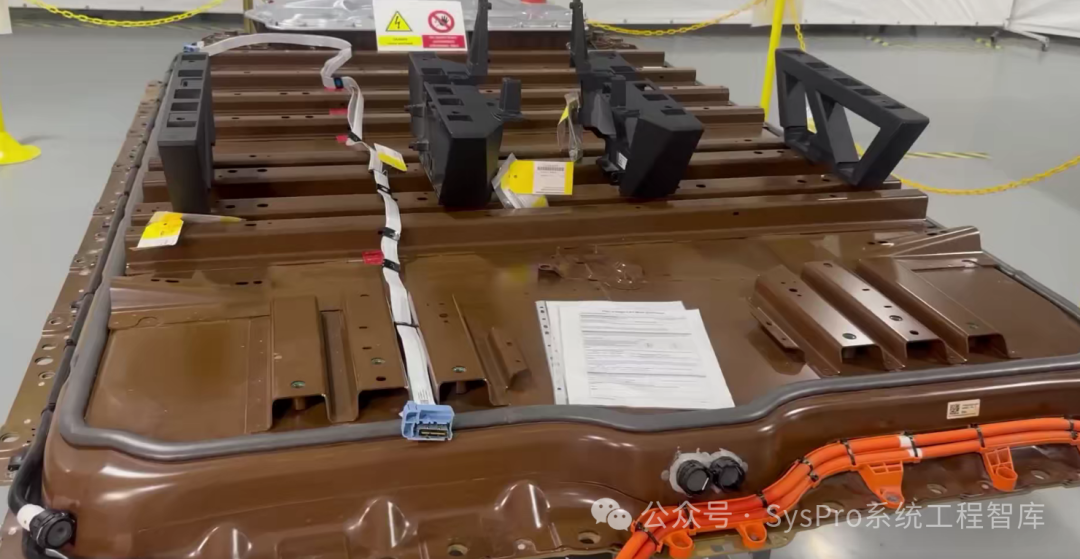

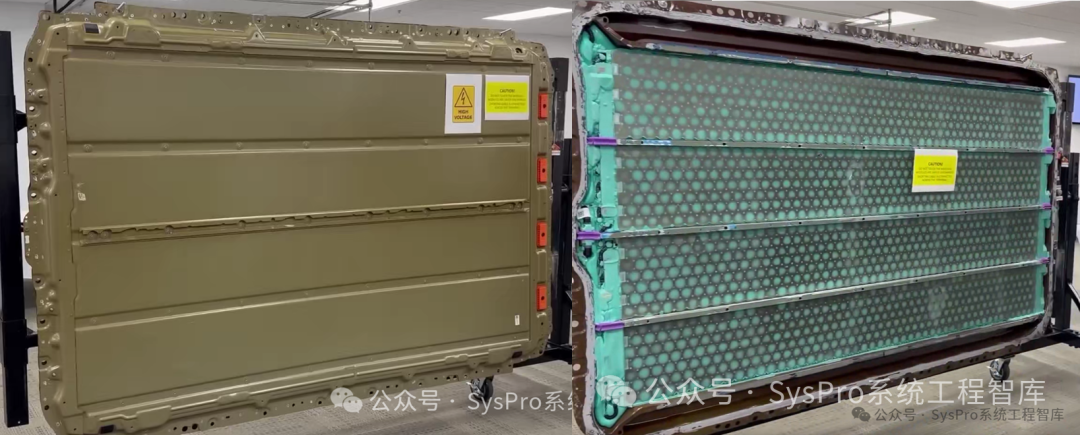

第三部，專注于對特斯拉Cybertruck電池包的深入拆解與全面分析，包括了電池包的放電過程解釋、電池管理系統的運行機制、電池單元的構成及其安全性設計理念。圖片來源：Youtube

特別值得一提的是，視頻還詳細闡述了電池包內部冷卻系統的布局與功能，揭示了這一關鍵系統如何有效維持電池組的工作溫度，確保電池性能的穩定發揮？同時，視頻還深入探討了電池組的結構性設計，強調其如何在極端條件下提供出色的穩定性和安全性？

圖片來源：Youtube此外，視頻還討論了Cybertruck電池包在極端環境下的防水性能。在"船模式"下，電池包需經過一系列準備過程，以確保其在水下環境中的正常運行。視頻還揭示了電池包內部的多重保護機制，包括安全熔斷器和特殊密封材料等，這些措施共同構成了電池包的防水屏障。

04

從Cybertruck 看Tesla的技術演進：

線控轉向、低壓電源、車身、鋁線、空氣懸架

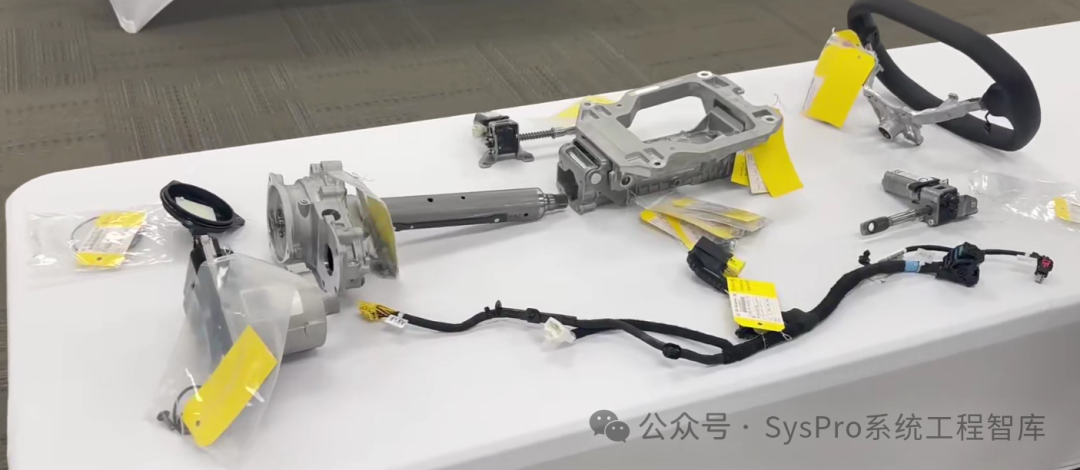

第四部，聚焦于特斯拉產品設計的技術演變歷程。特斯拉在車輛設計領域的創新技術得到了詳盡介紹，其中尤為突出的是線控轉向技術（Steer by Wire）：

圖片來源：Youtube

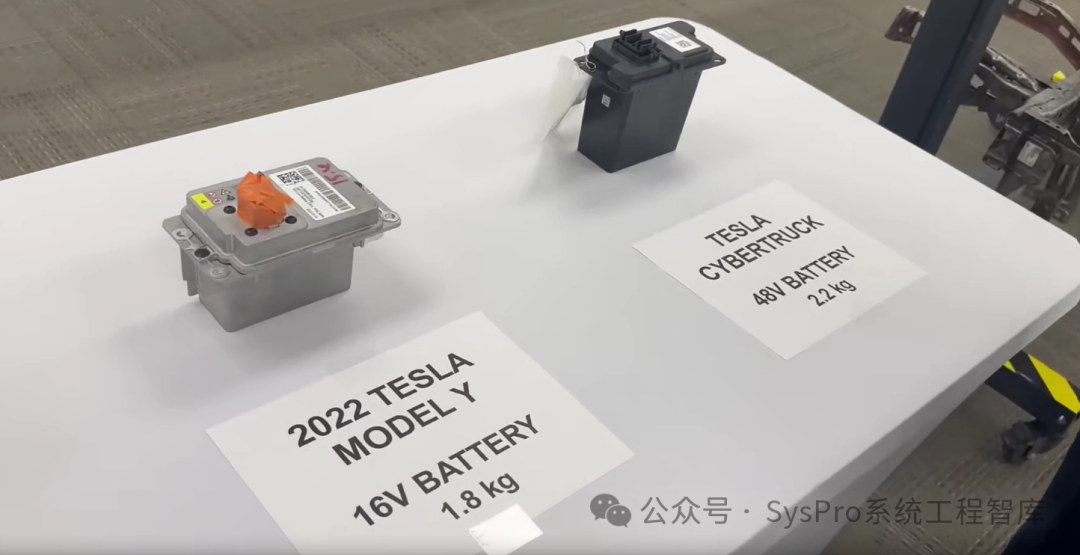

此外，視頻還闡述了特斯拉在電池技術方面的顯著進步，從傳統的12V電池系統逐步演進至高效能的48V低壓架構，這一轉變極大地提升了車輛的效率。

圖片來源：Youtube

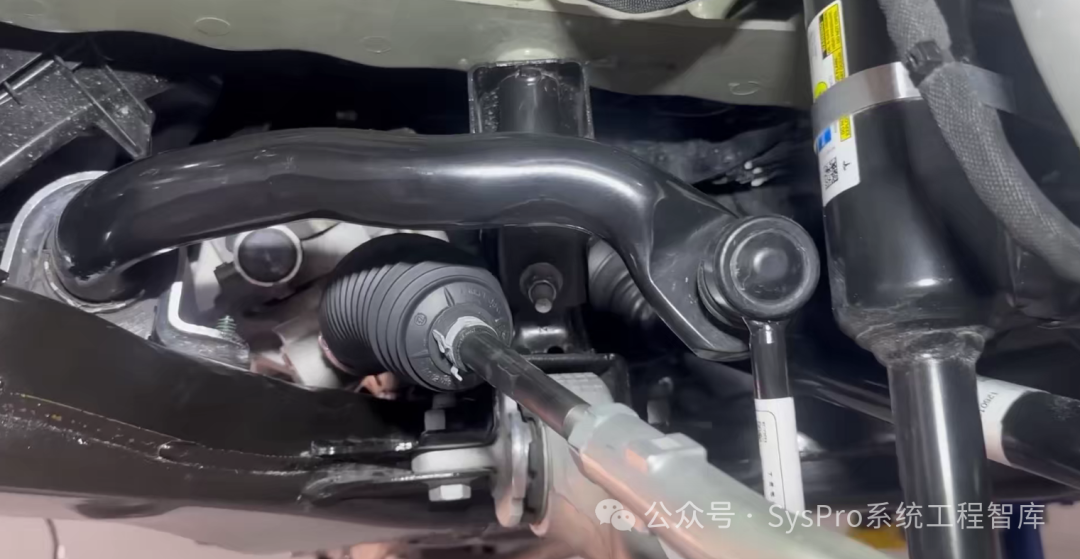

同時，對Cybertruck的內部構造進行了細致的展示，包括其先進的空氣懸掛系統以及針對極端環境設計的應對策略，這些均彰顯了特斯拉在設計上的前瞻視野與創新精神。

圖片來源：Youtube

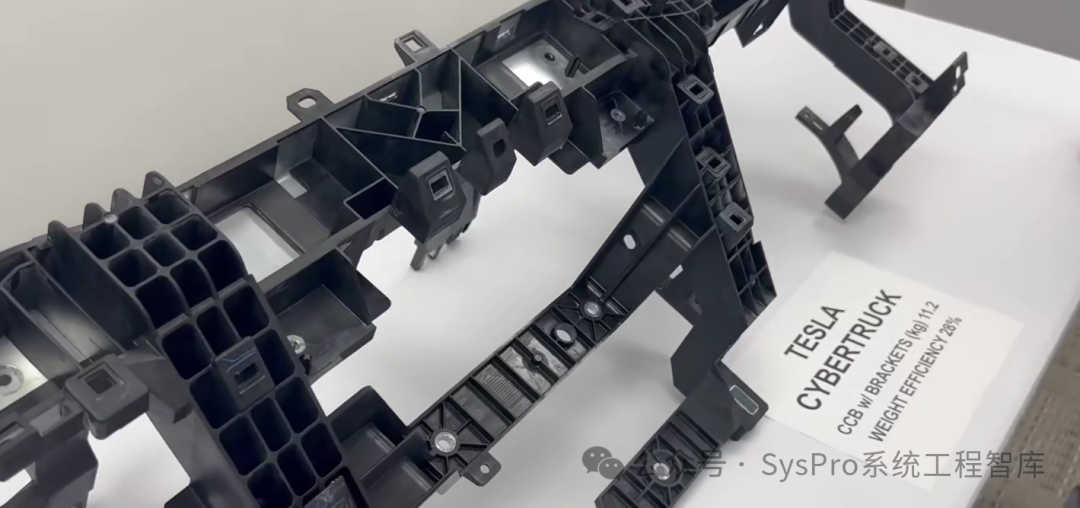

這里我們還能看到Cybertruck在輕量化方面做的努力，及其對車輛性能提升的積極作用。

圖片來源：Youtube

05

特斯拉車身結構的演變

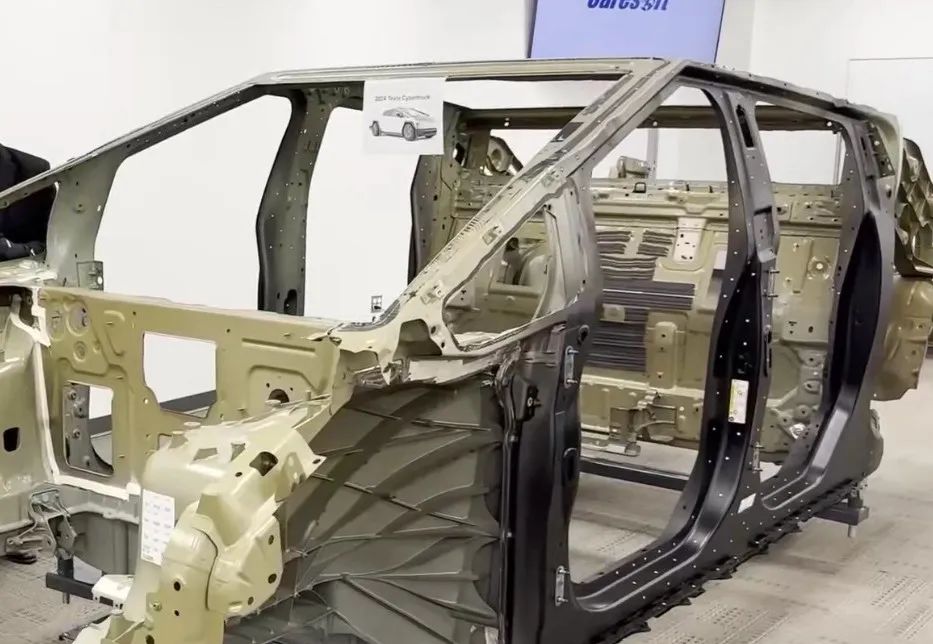

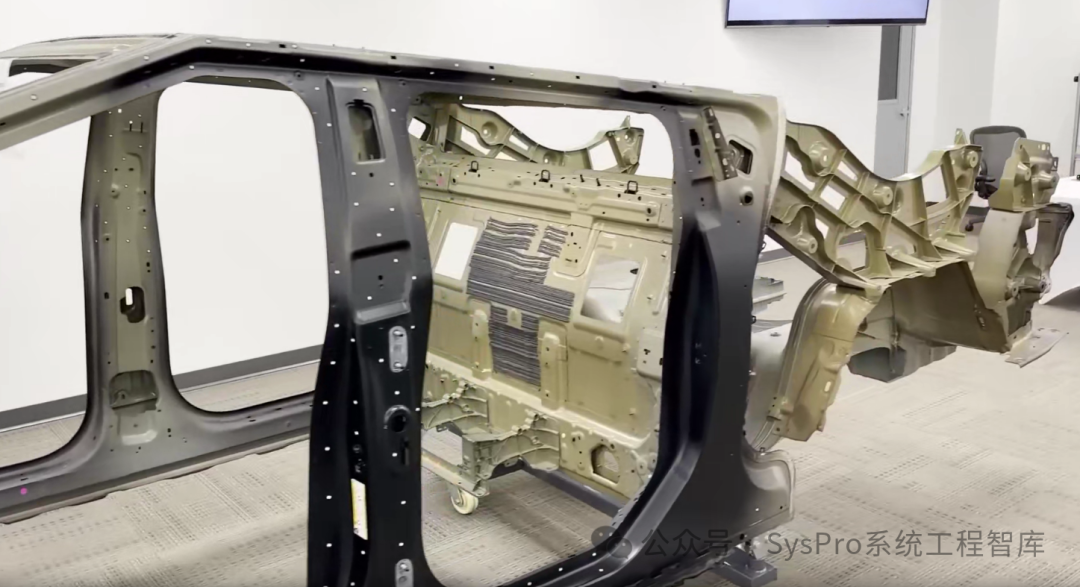

第五部，聚焦于特斯拉車身結構的演變及其制造技術的進步。其中，介紹了從Model 3到Model Y的轉型過程中，特斯拉是如何通過引入鑄件技術來精簡零部件數量，從而優化車身結構并降低成本？特別地，強調了前后鑄件的應用，這些鑄件不僅簡化了制造流程，還大幅度提升了生產效率。圖片來源：Youtube最后，我們會看到特斯拉在車身結構設計方面的創新舉措，如無地板設計、模塊化構建等，這些設計顯著增強了車輛的結構完整性。此外，視頻還提及了特斯拉在安全性方面的考量，包括采用高強度材料以及如何在保持車身美觀的同時，確保結構強度的最大化？

圖片來源：Youtube
