動力機房作為工業生產、樓宇建筑等領域的核心能源供給中樞，承擔著電力配送、流體輸送、壓力調控等關鍵職能，其內部泵、壓縮機、閥門等設備的穩定運行直接決定了整個系統的可靠性與能效。MR30系列分布式IO模塊憑借其模塊化、靈活擴展、抗干擾強、布線便捷等優勢，完美適配動力機房設備分散、工況復雜、監測點密集的應用場景，不僅保障了泵、壓縮機、閥門等核心設備的穩定運行，還實現了能源的高效利用與運維成本的大幅降低。

項目背景

某大型裝備制造企業深耕高端裝備研發、生產與集成領域十余年，業務覆蓋新能源、智能制造、重型機械等多個板塊，現有生產廠區占地面積80余畝，動力機房作為企業生產運營的“能源心臟”，承擔著全廠生產設備的電力供給、液壓系統動力輸送、循環冷卻等核心任務，是保障生產連續性的關鍵環節。

為提升動力機房自動化控制水平與運行穩定性，降低運維成本，企業經過多方調研與技術比對，最終選用MR30系列分布式IO模塊搭建新型自動化控制系統，依托其模塊化設計、靈活擴展、抗干擾強、布線便捷等優勢，實現對動力機房各類設備的精準監測與智能控制，助力企業實現能源高效利用與生產穩定運行。

該項目應用的MR30分布式IO模塊包括：MR30-FBC-PN、MR30-16DI、MR30-16DO、MR30-08AI-I4W、MR30-08AO-I等。

工藝介紹

本次應用項目所在動力機房核心工藝涵蓋循環水供給、壓縮空氣制備、液壓動力輸送三大板塊，涉及泵、壓縮機、電動閥門、氣動閥門、壓力傳感器、液位傳感器等各類設備共計42臺套，各工藝環節相互關聯、協同運行，構成完整的能源供給體系，具體工藝及設備配置如下：

循環水供給：主要負責為全廠生產設備、冷卻系統提供恒溫循環水，保障設備運行溫度穩定。工藝核心設備包括循環水泵、冷卻水泵、電動調節閥門、液位傳感器、壓力傳感器等。

壓縮空氣制備：為全廠氣動設備、氣動閥門提供穩定壓力的壓縮空氣，核心設備包括2空氣壓縮機、干燥機、氣動閥門、壓力傳感器、液位傳感器。

液壓動力輸送：為重型生產設備提供高壓液壓動力，核心設備包括液壓泵、氣動閥門、電動閥門、壓力傳感器、液位傳感器。

整個動力機房工藝運行需實現設備聯動控制、實時參數監測、故障自動報警與應急處置，要求控制系統具備高可靠性、快速響應能力與靈活擴展性，MR30系列分布式IO模塊的應用恰好契合上述工藝需求，實現了各環節設備的精準管控與協同運行。

MR30系列分布式IO應用方式

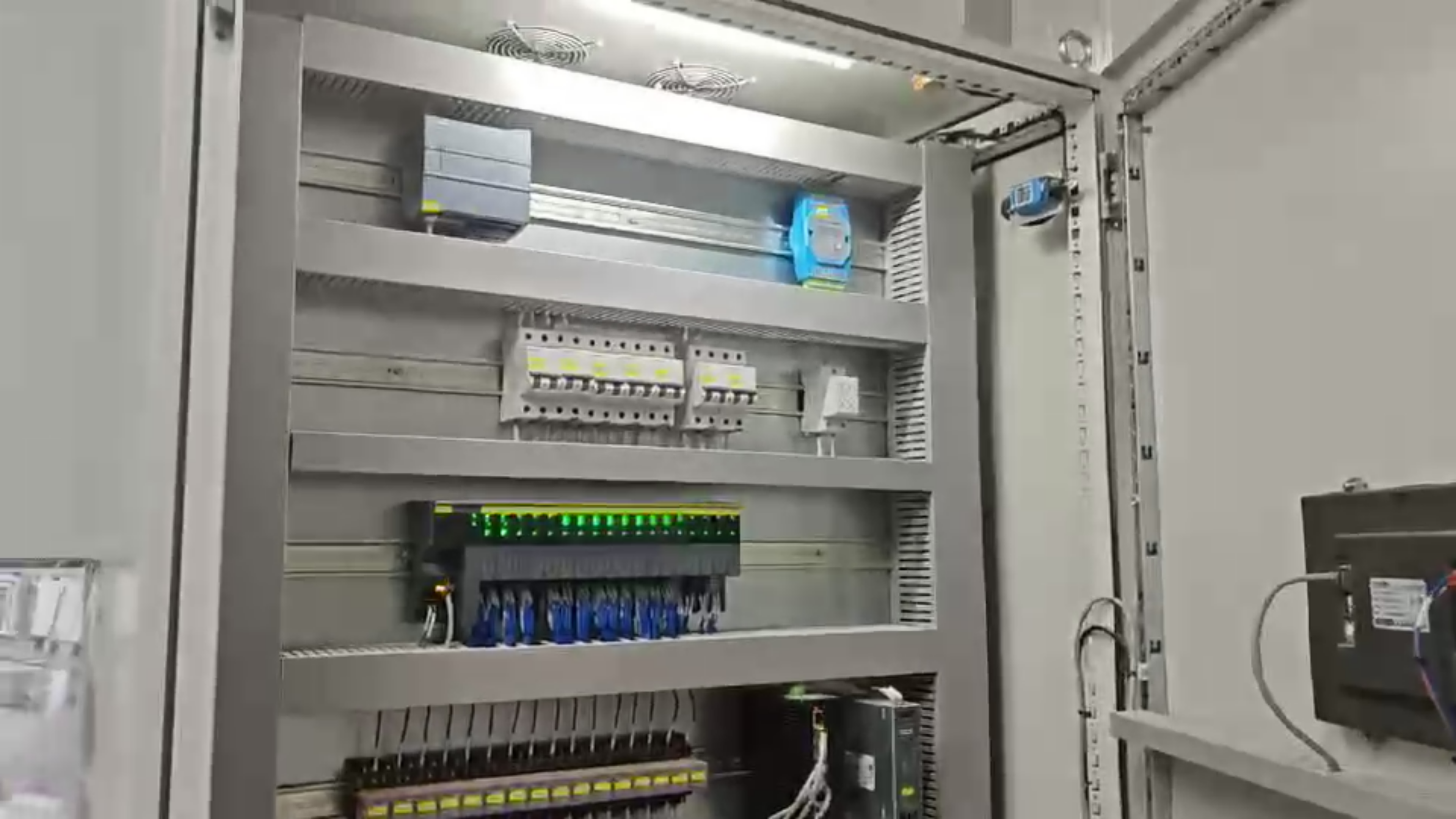

本項目基于MR30分布式IO模塊搭建動力機房自動化控制系統，采用“主控單元+分布式IO節點+現場設備”的三層架構，主控單元選用西門子S7-1200系列PLC，負責系統邏輯運算、指令下發與數據匯總；MR30分布式IO模塊作為現場信號采集與指令執行的核心，就近部署于各設備區域，實現對泵、壓縮機、閥門及壓力、液位傳感器等設備的信號接入與控制；各分布式IO節點通過Profinet工業以太網與主控單元通信，構建高速、穩定的信號傳輸網絡。

MR30分布式IO模塊支持數字量、模擬量信號的靈活接入，適配動力機房內各類設備的信號類型，具體接入與控制邏輯如下：

泵類設備接入與控制

通過MR30-16DI數字量輸入模塊采集泵的運行狀態、故障信號及限位開關信號，實時反饋至主控單元；MR30-16DO數字量輸出模塊接收主控單元下發的啟停指令，控制接觸器動作，實現泵的啟停控制。通過MR30-08AI-I4W模擬量輸入模塊采集泵出口壓力傳感器信號（4-20mA），主控單元根據壓力數據，通過MR30-08AO-I模擬量輸出模塊調節泵的變頻器頻率，實現泵的轉速調節，確保出口壓力穩定在設定范圍，避免壓力波動影響工藝運行。

壓縮機設備接入與控制

MR30-16DI數字量輸入模塊采集壓縮機的運行狀態、故障信號、加載/卸載狀態；主控單元根據儲氣罐壓力傳感器反饋的數據，通過MR30-16DO數字量輸出模塊控制壓縮機的啟停與加載/卸載；MR30-08AI-I4W模擬量輸入模塊采集壓縮機出口壓力、排氣溫度信號。

閥門設備接入與控制

氣動閥門通過MR30-16DI數字量輸入模塊采集閥門的開關狀態反饋信號，確認閥門動作到位；采用MR30-16DO數字量輸出模塊控制電磁閥動作，實現閥門的通斷控制；電動閥門通過MR30-08AI-I4W模擬量輸入模塊采集閥門開度反饋信號，通過MR30-08AO-I模擬量輸出模塊輸出4-20mA信號，調節閥門開度，實現閉環控制，確保閥門開度精準符合工藝要求。

壓力、液位傳感器接入與監測

通過MR30-08AI-I4W模擬量輸入模塊實現信號采集。壓力傳感器分別監測泵出口壓力、管網壓力、壓縮機出口壓力等關鍵參數，液位傳感器監測循環水池、冷卻水池、液壓油箱等液位數據，MR30-08AI-I4W將采集到的模擬量信號轉換為數字信號，傳輸至主控單元，主控單元對數據進行分析處理，當參數超出設定閾值時，系統立即發出聲光報警，并觸發相應的應急控制邏輯，防止設備損壞與工藝事故。

應用成效

MR30系列分布式IO模塊在動力機房設備中的成功應用，實現了動力機房自動化控制水平的顯著提升，在運行穩定性、運維效率、節能降耗等方面取得了顯著收益。

MR30系列分布式IO模塊的模塊化設計，大幅簡化了機房布線，線纜用量較傳統集中式系統減少40%以上，降低了線纜采購與施工成本；同時，模塊支持熱插拔，運維人員可通過上位機快速定位故障模塊并快速更換，故障處理時間從原來的4小時縮短至30分鐘以內，大幅提升了運維效率；該控制系統與企業MES系統、物聯網平臺對接，實現了動力機房數據的互聯互通，助力企業實現生產過程的數字化、智能化管控。
