本文基于觸覺智能RK3506核心板/開發板，介紹RK3506+OneOS低成本實時ADC采集方案。

電網ADC采集

隨著智能電網建設的加速推進，電力系統對數據采集的實時性、精度與抗干擾能力提出了前所未有的高要求。模數轉換器（ADC）作為連接“模擬世界”與“數字系統”的核心橋梁，已成為繼電保護、電能計量、狀態監測等二次設備中的關鍵器件。

觸覺智能聯合中移物聯，推出的RK3506+OneOS操作系統，為高性能ADC采集提供穩定可靠的低成本解決方案。

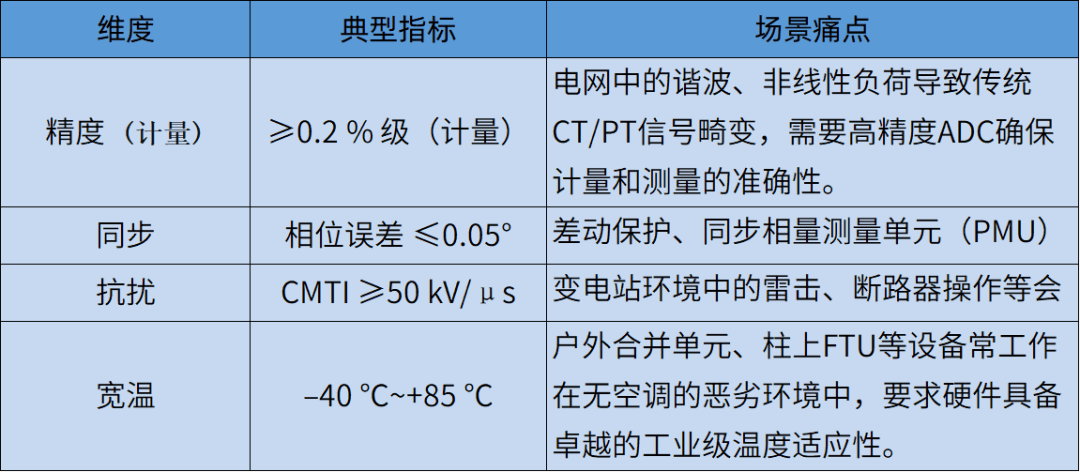

• ADC采集的關鍵需求

結合行業需求與觸覺智能方案經驗，總結了以下需求，涵蓋實時性、精度與抗干擾，并針對現場嚴苛環境增加了寬溫需求維度。

硬件方面，觸覺智能RK3506核心板通過了8KV接觸式抗靜電+15KV空氣式放電的工業高標準。

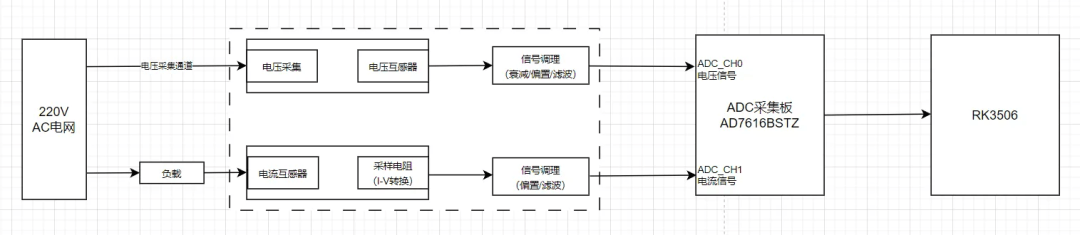

• 電力行業ADC采集系統連接示意圖

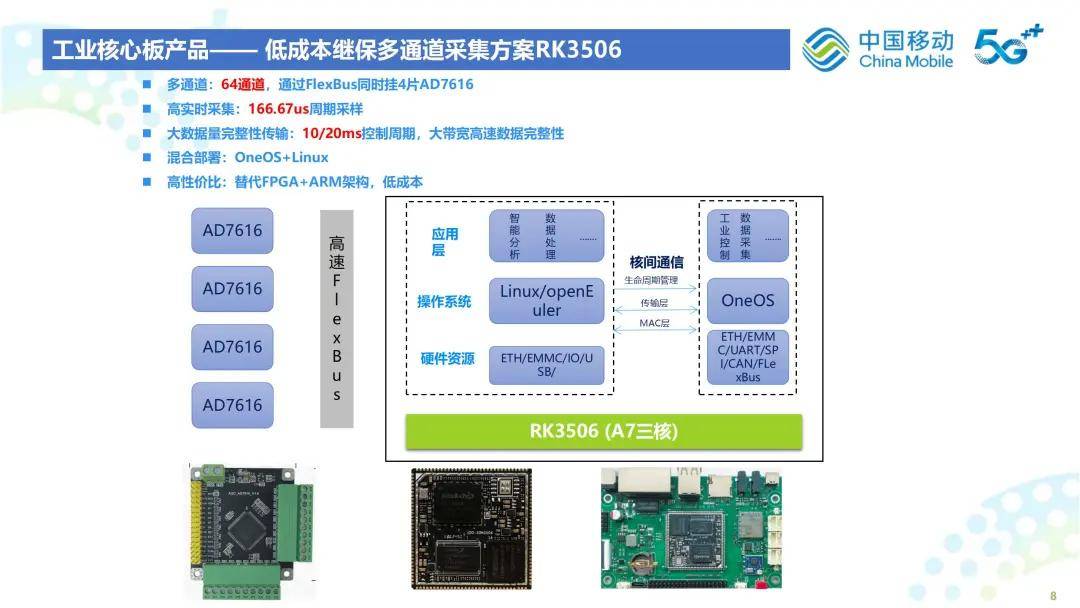

觸覺智能RK3506+OneOS低成本實時ADC采集方案

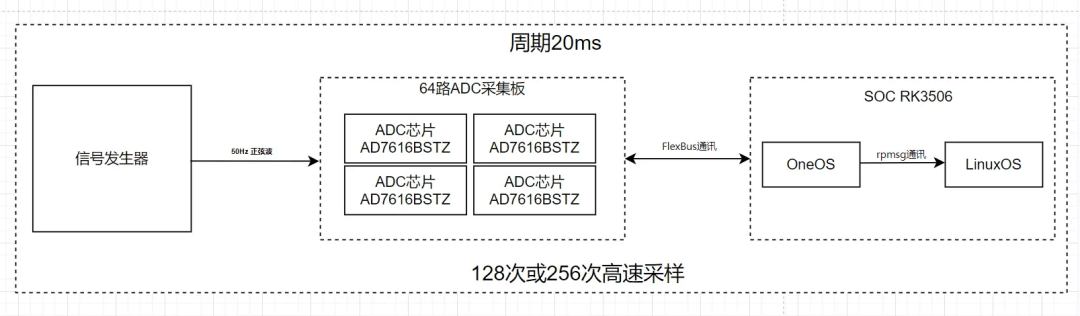

• 方案硬件連接示意框圖

Demo參考：模擬電網50Hz方波信號從信號發生器產生，經ADC采集板數字化后，由OneOS實時系統進行采集，最終通過FlexBus傳輸至Linux系統進行分析應用。

● ADC芯片詳情：測試樣品為AD7616，采樣率為1MHz，16位位深；

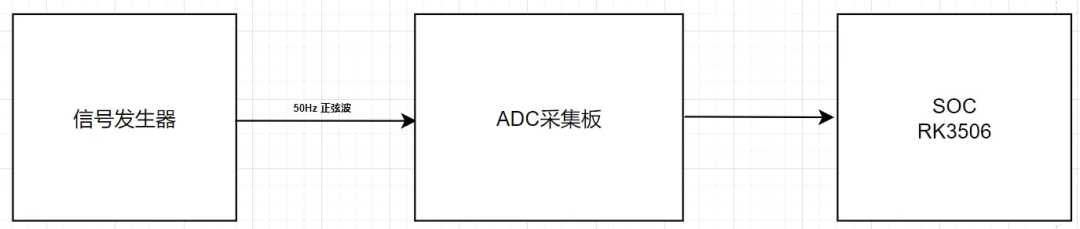

• 測試概述

使用高精度信號發生器輸出一個純凈的50Hz方波（模擬工頻電網信號），輸入至ADC采集板→ADC采集板將信號數字化后→傳輸給RK3506主板，從而全面評估采集鏈路的精度和可靠性。

● DC采集板：負責高精度、高抗擾的模擬信號采樣。

● RK3506主板：作為主控SOC，運行OneOS系統，負責控制ADC、讀取數據并進行算法處理與通信。

● 信號發生器：復制輸出一個50Hz方波（模擬工頻電網信號）。

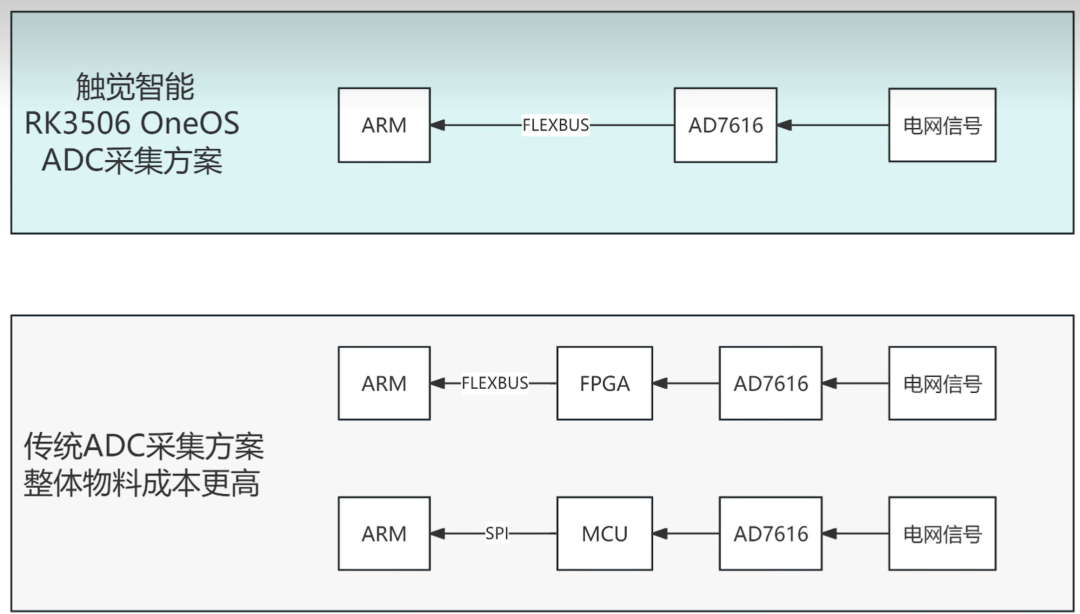

• 傳統方案對比

可以看到，對比ARM加FPGA或ARM加MCU架構，觸覺智能RK3506無需配備MCU與FPGA的物料，開發更方便，在項目中可顯著降低成本。
