1.概述

氧化鋁作為現代工業關鍵無機非金屬材料，性能優異、環境友好，廣泛應用于冶金、電子等多領域，是推動產業升級的重要支撐。其生產過程中，變電所電力系統穩定運行對生產連續性至關重要，需通過智能操控、無線測溫及局放監測等裝置保障設備安全。本次鋁工業循環經濟項目，依托海外鋁土礦資源與港口優勢，響應廣西鋁產業“兩頭在內、中間在外”發展策略，打造綠色循環經濟產業鏈，建成后將聯動下游電解鋁、光伏玻璃等產業，提升鋁資源本地轉化率。項目于2025年6月開工，將在10KV中變配電站使用安科瑞智能操控、無線測溫與局放監測產品，監測并控制開關柜內環境、接點溫度，同時監測開關柜局放情況。

2.產品需求、配置方案及

2.1產品需求

本次針對某氧化鋁項目要求為10KV開關柜配備智能操控裝置，該裝置需具備實時監測系統電參量與運行物理量的能力，涵蓋開關狀態動態模擬展示、高壓帶電顯示及閉鎖、驗電核相、無線測溫數據呈現、開關柜局放監測、環境溫濕度監測，以及電壓、電流、功率等參數的監測與可視化顯示；同時還需具備強制加熱、強制照明、人體感應、語音報警提示功能，并集成遠方/就地切換開關、分合閘開關、儲能開關等操控組件。

本項目所應用的安科瑞智能操控及局放監測產品詳情如下表所示：

2.2配置方案

本項目針對10KV高壓柜，完成智能操控產品與局放監測產品的配套配置工作。其中，智能操控裝置ASD500部署于儀表室柜門位置，單柜配置一臺；局放監測裝置APD300-L安裝在電纜室柜壁處，同樣為單柜配置一臺；每臺高壓柜均配套安裝9點無線測溫傳感器。

在本次氧化鋁項目實施過程中，共投入安科瑞智能操控裝置ASD500合計347臺，開關柜局放監測裝置APD300-L合計347臺，無線測溫傳感器則共計部署3123點，滿足項目監測與操控需求。

3.產品介紹

本次項目中使用了智能操控裝置ASD500、開關柜局放監測裝置APD300-L、以及無線測溫傳感器ATE400，下面將對項目中使用的三款裝置進行產品介紹。

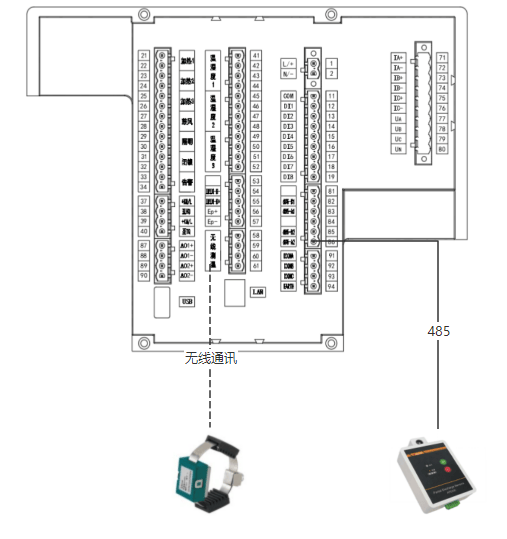

以上圖片為ASD500、ATE400、APD300-L組網圖。

3.1 智能操控ASD500

ASD500開關柜綜合測控裝置用于3~35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制，加熱回路故障告警，分合閘回路完好指示、分合閘回路電壓測量、預分預合閃光指示、電氣節點無線測溫，人體感應自動照明，語音提示，電參數測量，局放監測，RS485及以太網通訊接口等眾多功能，集操作、顯示于一體。

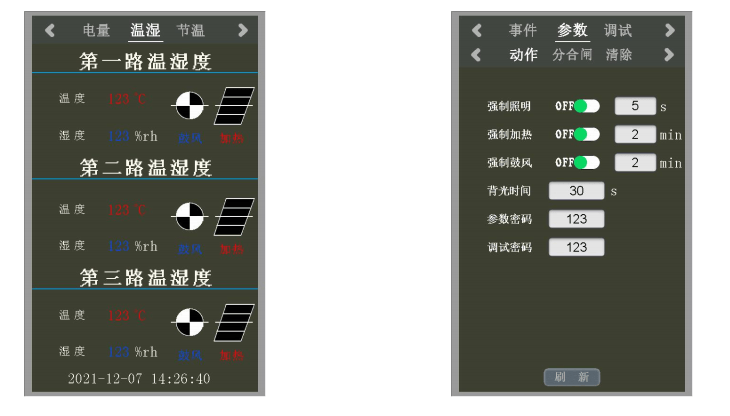

1）溫濕度顯示界面：采用數字式溫濕度控制，當環境相對濕度≥85%，啟動加熱，當相對濕度≤77%，停止加熱；當環境溫度≥40℃，啟動風扇鼓風，當溫度≤35℃，停止鼓風。當環境溫度≤5℃，啟動加熱，當環境溫度≥13℃，停止加熱。ASD500可測量并采用LCD顯示現場環境的溫度和濕度，帶有加熱、鼓風控制接點，可根據需要，自行設定加熱、除濕、鼓風的上下限。

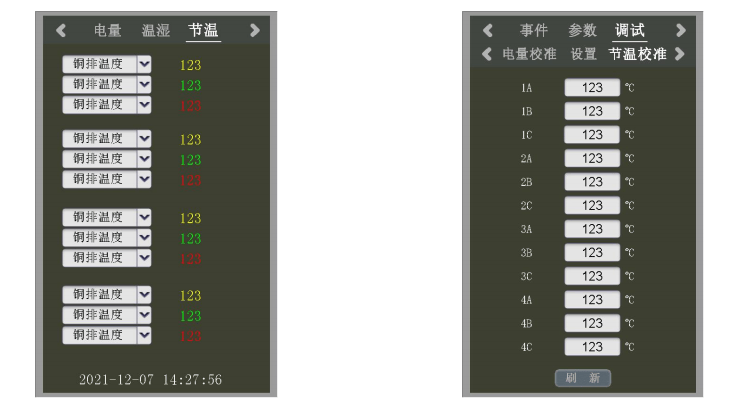

2）無線測溫顯示界面：裝置通過無線溫度接收器和各無線溫度傳感器直接進行溫度值的傳輸，并采用液晶顯示各無線溫度傳感器所測溫度。當溫度超過無線測溫的高溫定值，會產生告警記錄，提示節點高溫告警。

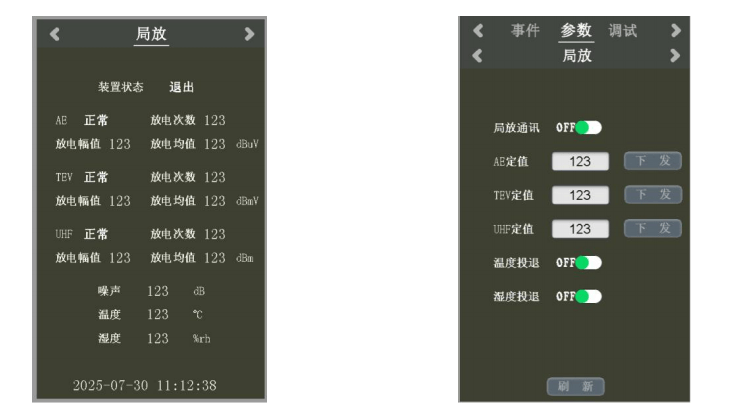

3）局放顯示界面：局放裝置APD300-L磁吸在開關柜內，再通過RS485接ASD500的第二路RS485（即背部端子85、86），測控裝置可以顯示超聲波（AE）、地電波（TEV）、特高頻（UHF）的放電幅值、均值和次數，以及環境噪聲、濕度和溫度。AE幅值超過AE報警定值同時AE放電次數超過25次，AE報警標志位致1；TEV幅值超過TEV報警定值同時TEV放電次數超過25次，TEV報警標志位致1；UHF幅值超過UHF報警定值同時UHF放電次數超過25次，UHF報警標志位致1。

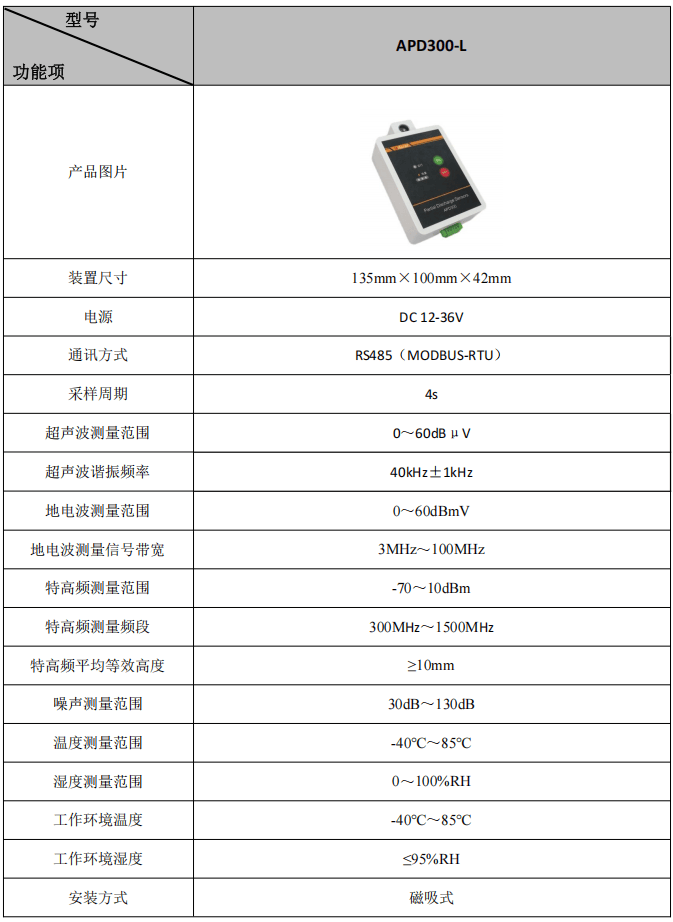

3.2 局放監測APD300-L

APD300-L中壓開關柜局部放電監測裝置通過通過特高頻傳感器（UHF）、地電波傳感器（TEV）和超聲波傳感器（AE）監測檢測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣隱患，提前預警，保障電力系統安全可靠運行。

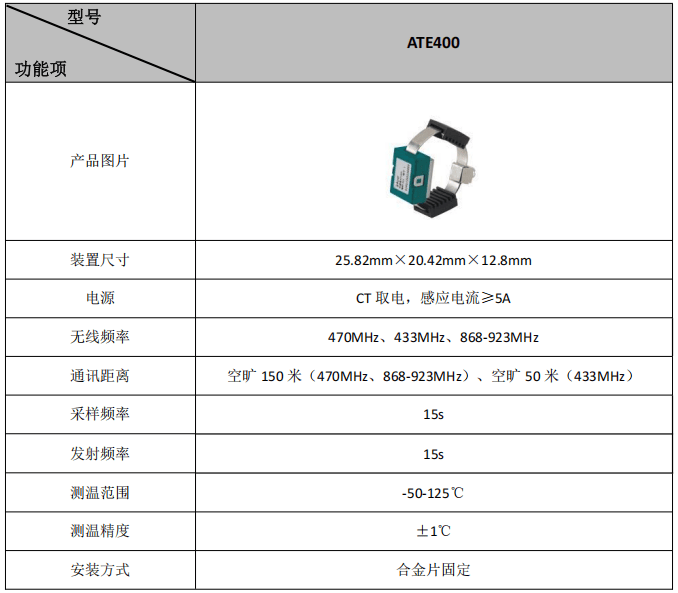

3.3無線測溫傳感器ATE400

無線測溫傳感器ATE400可用于3~35kV戶內開關柜，包括中置柜、手車柜、固定柜、環網柜等多種開關柜；也可用于0.4kV低壓柜，包括固定柜，抽屜柜等。可安裝于柜內任何發熱點上，利用無線數據傳輸技術實時發送監測數據，再通過接收裝置將溫度數據傳輸到顯示裝置或者遠程監控系統。

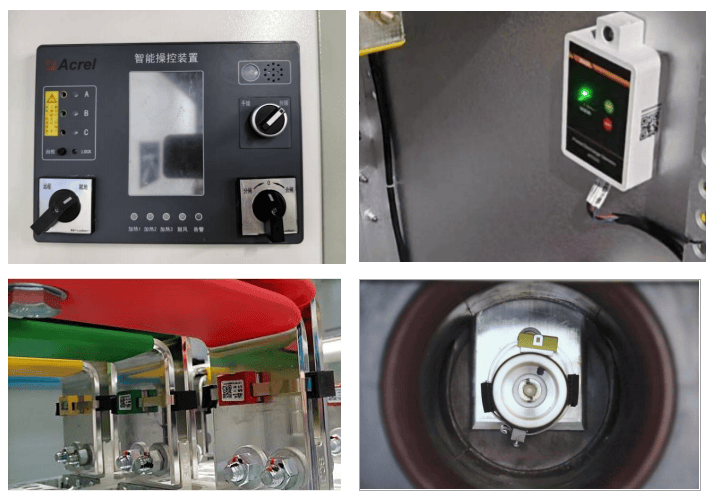

4現場安裝圖片

現場10KV開關柜儀表室柜門安裝智能操控裝置ASD500，電纜室柜壁安裝局放監測裝置APD300-L。

5結語

10KV變電所是電力分配核心，承接110KV高壓與400V低壓供電。電纜長期帶載易因絕緣老化破壞電氣穩定性，引發火災或大面積停電，局放監測可通過放電幅值與次數實時捕捉開關柜異常，為絕緣故障檢修提供依據；無線測溫裝置能實時監測電氣接點溫升，及時預警規避事故；智能操控裝置可監測并顯示柜內物理量、電氣量，兼具帶電顯示、防誤報警等安全功能，還能接入多類傳感器整合數據。三者協同發力，監測中壓開關柜設備與環境狀態，筑牢變電所安全穩定運行防線。
